Bơm - các hệ thống làm kín trục cho bơm quay và bơm ly tâm - Phần 5

6.1.2.18. Các điểm mối nối ren phải được nút kín bằng các nút có đầu tròn cứng hoặc đầu sáu cạnh cứng vững phù hợp với các yêu cầu kích thước của ASME B16.11. Các nút có đầu vuông không được dùng do nó có khả năng bị hỏng trong quá trình lắp đặt và tháo dỡ. Toàn bộ các nút phải cùng vật liệu như tấm nắp đệm. Chất bôi trơn/vật liệu bít kín phải được dùng trên các ren để đảm bảo các ren kín hơi. Hỗn hợp chống mắc kẹt hoặc chống mòn do ma sát phải không được dùng trên các mối nối của tấm nắp đệm vì có khả năng làm hỏng cụm làm kín.

Các tấm nắp đệm làm kín Loại 1 và các buồng làm kín có thể không đáp ứng được yêu cầu về nút kín của tiêu chuẩn này do sự hạn chế khoảng trống. Trong trường hợp như vậy, nút có đầu lục giác được lắp cho dòng chức năng có thể chấp nhận được.

CHÚ THÍCH 1: ASME B16.11 được tham khảo để ngăn cản việc cấp các nút rỗng hoặc có lõi; các nút này có thể bị hỏng trong các ngành công nghiệp.

CHÚ THÍCH 2: Đầu mũ của nút ống ngăn cản việc lắp đặt và khả năng lắp vừa trên nhiều bơm Loại 1 nhỏ hơn nếu đường kính trong của giá đỡ ổ trục gần với kích thước đường kính ngoài của tấm nắp đệm. Đồng thời, đầu trên tấm nắp đệm được dùng trên lỗ buồng làm kín có thể ngăn cản phía sau của tấm nắp đệm do khoảng trống dọc trục bị giới hạn

6.1.2.19. Toàn bộ các mối nối ống phải phù hợp với áp lực thử thủy tĩnh của buồng làm kín hoặc tấm nắp đệm mà chúng được lắp vào đó.

6.1.2.20. Các tấm nắp đệm và/hoặc các buồng làm kín cho các cụm làm kín ướt tiếp xúc phải được thiết kế sao cho buồng làm kín và hệ thống đường ống tự thông hơi trong quá trình khởi động và vận hành nhờ hệ thống đường ống. Các thiết kế khác Sơ đồ 23, yêu cầu có sự thông hơi buồng làm kín bằng tay phải được sự chấp thuận của khách hàng. Các yêu cầu dưới đây phải được áp dụng:

a) Trên các bơm trục ngang nhỏ nơi độ cao của vòi xả không đủ cao để đạt được sự dâng lên liên tục Sơ đồ dòng chức năng 11, khi đó mối nối có thể được đặt trong hệ thống đường ống chất lỏng công tác phía trên với van một chiều nếu được khách hàng chấp thuận.

b) Buồng làm kín hoặc tấm nắp đệm phải có một lỗ không nhỏ hơn 3 mm (1/8 in) trên các bề mặt làm kín để cho phép tháo bỏ khi bị mắc kẹt nếu cấu trúc cụm làm kín ướt tiếp xúc được định hướng thẳng đứng. Lỗ này phải ở vị trí cao nhất trong buồng (xem Hình 17). Yêu cầu này áp dụng cho các lỗ cho cả hai mặt trong Cấu trúc 2 (hệ 2CW-CW) và mặt làm kín ngoài của các cụm làm kín ướt tiếp xúc của Cấu trúc 3 khi chúng được định hướng thẳng đứng.

c) Các bơm trục ngang hoặc bơm trục đứng có Sơ đồ dòng chức năng 23 hoặc các bơm đứng có các Sơ đồ dòng chức năng 11, 21, 31 và 41 phải được cung cấp mối nối thông hơi tách biệt trong hệ thống ống. Bơm trục đứng có Sơ đồ dòng chức năng 2 phải có khớp nối thông hơi trong tấm nắp đệm. Các thiết kế, ngoài các thiết kế này, cần sự thông hơi bằng tay cho buồng làm kín phải được sự chấp thuận của khách hàng.

d) Các hệ thống dòng chức năng của cụm làm kín có thể tích thấp mà có dòng chảy dương do áp lực chênh trong bơm có thể không cần sự thông hơi bằng tay (nghĩa là Sơ đồ 11 hoặc Sơ đồ 13 ngắn trên bơm nhỏ). Khí bị mắc kẹt phải nhanh chóng loại khỏi hệ thống đường ống và buồng làm kín khi khởi động bơm.

e) Việc thông hơi buồng làm kín cho các cụm làm kín không tiếp xúc của Cấu trúc 3 trước khi khởi động và và trong quá trình vận hành có thể cần thiết để tránh sự tập trung khí trong bơm.

Figure 17 - Buồng làm kín/tấm nắp đệm cho các bơm trục đứng

6.1.2.21. Các đường dẫn được khoan phải được định cỡ cho việc áp dụng và phải có đường kính nhỏ nhất là 5 mm (3/16 in).

6.1.2.22. Khe hở dọc đường kính ở lỗ ống tiết lưu phải không được quá 0,635 mm (0,025 in) đối với ống lót có đường kính lên đến 50 mm (2 in). Đối với đường kính lớn hơn, khe hở lớn nhất hướng kính phải là 0,635 mm (0,025 in) cộng với 0,127 mm (0,005 in) cho mỗi đường kính 25 mm (1 in) thêm vào hoặc một phần nào đó.

6.1.2.23. Các ống lót tiết lưu bằng cacbon di chuyển được phải có khe hở ống lót như được cho trong Bảng 2 dưới đây:

Bảng 2 - Khe hở hướng kính của ống lót tiết lưu bằng cacbon di chuyển

• 6.1.2.24 Nếu được quy định, vỏ hoặc chi tiết làm nóng phải được lắp trên các buồng làm kín. Yêu cầu làm nóng phải được sự đồng ý giữa khách hàng, nhà cung cấp và nhà sản xuất cụm làm kín.
• 6.1.2.25 Nếu được khách hàng quy định, hoặc nếu được nhà sản xuất cụm làm kín khuyến nghị, các mối nối với dòng chức năng đến phía chất lỏng công tác của buồng làm kín phải được cung cấp theo các hệ của Cấu trúc 3. Một số hệ của Cấu trúc 3 có thể yêu cầu dòng chức năng cho phía chất lỏng công tác của buồng làm kín để cách ly chất lỏng công tác khỏi các chi tiết làm kín hoặc để giúp việc giải phóng nhiệt từ cụm làm kín trong. Những áp dụng gây độc hại và/hoặc khó khăn trong làm kín, có thể sử dụng một dòng chức năng trong buồng làm kín thêm vào cho cụm làm kín Cấu trúc 3.

6.1.2.26 Việc cấp các vòi và cửa mối nối dòng chức năng phải thỏa mãn các yêu cầu trong 5.1. Việc thiếu không gian cho các mối nối có vòi và lỗ của tấm nắp đệm có thể yêu cầu rằng các mối nối này phải nằm trong phạm vi cung cấp của nhà sản xuất bơm nếu được khách hàng chấp nhận.

6.1.3. Ống lót các hộp làm kín

6.1.3.1. Các ống lót làm kín phải được nhà sản xuất cụm làm kín cung cấp. Ống lót này phải được làm kín ở một đầu. Cụm ống lót làm kín phải kéo dài đến mặt ngoài của tấm nắp đệm của cụm làm kín.

CHÚ THÍCH: Sự rò rỉ giữa trục và ống lót không thể làm ảnh hưởng đến sự rò rỉ qua cụm làm kín cơ khí.

6.1.3.2. Nhà sản xuất cụm làm kín phải được nhà sản xuất bơm cung cấp số liệu đường kính trục và khe hở cho phép và đảm bảo chế độ lắp ghép trục với ống lót đạt F7/h6 phù hợp với ISO 286-2. Điều này có tương quan đến khe hở từ 0,020 mm (0,0008 in) đến 0,093 mm (0,003 7 in) cho phạm vi kích cỡ cụm làm kín trong tiêu chuẩn này, và thay đổi phụ thuộc vào đường kính. Mục đích là giảm nhỏ nhất độ lệch ống lót (xem Hình 18), trong khi cho phép dễ dàng lắp/tháo. Các đĩa co điển hình cho phép tạo ra khe hở làm kín hơn, và các đĩa này cần phải tuân theo tiêu chí thiết kế của nhà sản xuất đĩa co (xem Hình 19).

TCVN 7633 (ISO 13709) yêu cầu dung sai đường kính trục là h6, tuy nhiên có thể tồn tại một số trường hợp đặc biệt, bơm có dung sai đường kính trục ngoài ngoài giới hạn h6. Trong trường hợp như vậy, nhà sản xuất bơm phải đảm bảo sự lắp ráp phù hợp.

Hình 18 - Sai lệch ống lót làm kín

6.1.3.3. Các ống lót phải có vai (hoặc các vai) để định vị bộ phận chuyển động quay.

6.1.3.4. Trừ trường hợp được quy định, những thiết bị làm kín giữa trục với ống lót phải là những vòng đệm O đàn hồi hoặc vòng grafit mềm dẻo. Cơ cấu đệm kín bằng kim loại thường không đáng tin cậy, gây hư hỏng trục và khiến cho việc tháo rời khó khăn: Cơ cấu đệm kín phải mềm hơn trục.

6.1.3.5. Những vòng đệm kín O giữa trục và ống lót được định vị ở đầu bánh công tác của ống lót. Đối với những trục yêu cầu vòng đệm O để đi qua mối ren, khe hở hướng kính giữa đường kính trong của vòng đệm O và mối ren ít nhất phải là 1,6 mm (1/16 in ), và tại chỗ đường kính thay đổi phải được lượn tròn hoặc vát cạnh (xem 6.1.1.9) để tránh làm hư hỏng vòng đệm O.

CHÚ THÍCH: Vị trí này ngăn cản năng suất máy bơm từ việc bị tích tụ dưới ống lót và khó khăn trong việc tháo rời bơm.

6.1.3.6. Những thiết bị làm kín trục với ống lót tại vị trí đầu ngoài cùng của ống lót phải được định vị giữa ống lót và trục.

CHÚ THÍCH: Grafit mềm dẻo được sử dụng phổ biến trên những cụm làm kín hộp xếp bằng kim loại tại vị trí đầu ngoài cùng của ống lót.

6.1.3.7. Những ống lót phải có độ dày đường kính nhỏ nhất là 25 mm (0,100 in) tại tiết diện mỏng nhất của nó, chẳng hạn dưới những khe định vị vòng làm kín.

Độ dày ống lót trong vùng những đinh ốc hãm các chi tiết phải tương ứng với Bảng 3.

CHÚ THÍCH 1: Bề dày ống lót gần với những vị trí vít hãm ngăn ngừa sự biến dạng ống lót do việc xiết chặt vít hãm.

CHÚ THÍCH 2: Các ống lót quá mỏng có thể biến dạng một cách dễ dàng.

Bảng 3 - Độ dày ống lót nhỏ nhất trong vùng của bộ phận vít hãm truyền động

6.1.3.8. Ống lót phải được gia công và hoàn chỉnh theo suốt chiều dài của nó để đường kính lỗ trong và đường kính ngoài đảm bảo độ đồng tâm trong khoảng 25 mm (0,001 in) TIR.

6.1.3.9. Những ống lót phải được hớt lưng dọc theo chiều dài lỗ của chúng, để lại vị trí định vị lắp ngay tại cuối hoặc gần cuối mỗi ống lót.

CHÚ THÍCH: Việc hớt lưng đường kính trong làm việc lắp ráp và tháo rời dễ dàng hơn nhờ vào những mối lắp cố định yêu cầu.

6.1.3.10. Những vít có vai dưới đầu phải không thông qua những lỗ thông trừ trường hợp lỗ khoan ống lót bị hớt lưng. Đối với những bơm với ổ trục ở giữa, trục sẽ bị hớt lưng trong vùng này.

CHÚ THÍCH: Nếu những vít bị xiết chặt so với trục, nhưng lỗ khoan dát phẳng kim loại lên trên những bề mặt trục. Nếu sự hư hỏng này ở dưới ống lót, nó không thể hiệu chỉnh được trước khi sự di dời ống lót. Đối với những bơm có ổ trục ở giữa, chiều dài đầy đủ của ống lót sau đó sẽ cần được kéo ra khỏi vùng thiệt hại. Điều này có thể gây cho ống lót trượt ra với trục hoặc nếu không thì hư hỏng. Vấn đề này ít gặp với những bơm công xôn khi mà chỉ độ dài nhỏ của ống lót cần được kéo ra khỏi vùng thiệt hại.

6.1.3.11. Những vít có vai dẫn động phải có đủ độ cứng đảm bảo việc gắn an toàn vào trong trục. Nhà sản xuất máy bơm và đệm vòng kín phải đảm bảo độ cứng tương đối đầy đủ tồn tại giữa trục bơm và những vít có vai truyền động. Xem Phụ lục E.

6.1.3.12. Những kết cấu sử dụng chín vít định vị hoặc nhiều hơn để truyền động và/ hoặc định vị hướng trục ống lót đòi hỏi sự chấp thuận của khách hàng.

Sử dụng việc khoan điểm trên những trục cho những bơm công xôn không được khuyên dùng, vì điều này tạo ra sự tập trung ứng suất và có thể làm giảm tuổi thọ của trục.

Việc khoan điểm nên chỉ thực hiện ngay sau chỉnh đặt vị trí hướng trục cho trục. Phải đảm bảo các lỗ được khoan thẳng hàng với những lỗ vít định vị trên vành dẫn động để không có sự biến dạng nào của vành dẫn động hoặc ống lót có thể xảy ra khi những vít định vị được xiết chặt.

CHÚ THÍCH 1: Khi kích cỡ trục và áp suất cụm đệm kín tăng, lực hướng trục trên ống lót (áp lực nhân với điện tích) tăng. Khi số lượng vít định vị tăng lên, vành dẫn động bị yếu đi và số lượng lực bổ sung mà mỗi vít định vị sẽ phải chịu được sự giảm.

CHÚ THÍCH 2: Những rãnh bị khoan trong trục bơm để lắp vít định vị sẽ tạo ra gờ nhô ra ngoài xung quanh lỗ bị khoan trừ khi nó được vát cạnh hoặc bị loại bỏ. Gờ này sẽ gây hư hỏng những cụm đệm kín thứ cấp grafit mềm dẻo và có thể gây hư hỏng cho những vòng đệm O.

CHÚ THÍCH 3: Không được sử dụng sự khoan điểm trước cho những cụm làm kín thay thế.

6.1.3.13. Nếu được quy định, hoặc nếu được nhà sản xuất bơm hoặc cụm làm kín khuyến nghị và được khách hàng chấp thuận, những thiết bị khác ngoài vít định vị, có thể được sử dụng cho việc định vị hướng trục và truyền động ống lót. Các ví dụ bao gồm một đĩa co (xem Hình 19) hoặc một vòng tách ăn khớp một rãnh ở trục (xem Hình 20).

CHÚ THÍCH: Các thiết kế này thường có giá thành cao và thông thường được sử dụng chỉ trên bơm không dự phòng. Việc sử dụng các thiết kế này tránh sự hư hỏng trục bởi làm lõm trục đối với vít định vị điểm giá đỡ khi tải trọng hướng trục tồn tại trên ống lót

6.1.4. Vòng ăn khớp

6.1.4.1. Các thiết bị chống quay phải được thiết kế để giảm sự biến dạng của những bề mặt cụm vòng kín. Không được sử dụng các bề mặt bị kẹp trừ khi được khách hàng chấp thuận (xem Hình 21).

CHÚ THÍCH: Các bề mặt làm kín phẳng là cần thiết để đạt được rò rỉ thấp và đặc tính làm kín tốt. Các vòng bị kẹp dễ bị biến dạng.

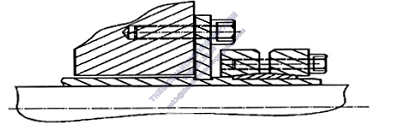

Hình 19 - Ống lót làm kín có kèm theo đĩa co

Hình 20 - ống lót làm kín có kèm theo vòng tách

Hình 21 - Các bề mặt bị kẹp

6.1.4.2. Việc sắp xếp bố trí vòng ăn khớp và sự lắp ráp vào trong tấm nắp đệm bịt kín phải được thiết kế để tạo sự thuận lợi cho việc làm mát và tránh sự biến dạng nhiệt cho vòng ăn khớp.

CHÚ THÍCH: Các vòng ăn khớp được gắn sâu vào trong tấm nắp đệm và có sự tiếp xúc nhỏ nhất với chất lỏng công tác có xu hướng không giải phóng nhiệt một cách hiệu quả. Trạng thái phân bố nhiệt độ cuối cùng có thể gây ra sự biến dạng của bề mặt

6.1.5. Các chi tiết mềm dẻo

• 6.1.5.1. Nếu được quy định, phải trang bị một lò xo đơn Kiểu A.

CHÚ THÍCH 1: Các cụm làm kín có lò xo kép có xu hướng nén lại theo hướng dọc trục hơn là những vòng đệm lò xo đơn. Điều này tạo ra những ứng dụng rộng rãi hơn khi những vòng đệm kép được xem xét sử dụng. Lò xo kép cũng có xu hướng tạo ra tải trọng lớn hơn.

CHÚ THÍCH 2: Cụm làm kín lò xo đơn thường yêu cầu cộng thêm từ 6 mm (0,25 in) đến 13 mm (0,5 in) cho không gian hướng trục của vị trí lắp cụm làm kín. Đối với ứng dụng cụm làm kín lò xo đơn, lò xo đơn có một số ưu điểm và nhược điểm. Lò xo đơn cho phép một hệ số đàn hồi thấp hơn để đạt được cùng tải trọng bề mặt. Điều này cho phép lò xo đơn có thể cho phép sai số lệch trục lớn hơn (các lỗi trong việc lắp đặt theo hướng dọc trục của cụm làm kín). Ưu điểm này hầu như không có tác dụng trong cụm lò xo kiểu hộp kín. Đối với cụm làm kín làm việc trong điều kiện bị ăn mòn, dây của những lò xo đơn có tiết diện ngang lớn hơn nhiều, để có thể tạo ra sự cho phép ăn mòn lớn hơn.

6.1.5.2 .Không được phép lắp các chi tiết mềm dẻo trên những mối nối được ghép lồng tĩnh trong cụm làm kín.

Yêu cầu này có nghĩa rằng các thiết kế như vòng làm kín quay kiều mối nối được ghép lồng bị cấm sử dụng vì chúng lắp một mối ghép lỏng và trượt vào một cụm các chi tiết mềm dẻo. Các thiết kế sử dụng vòng làm kín được lắp chế độ có độ dôi và/hoặc vòng làm kín được lắp cùng miếng đệm lót có thể được chấp nhận.

6.1.6. Vật liệu

6.1.6.1. Quy định chung

6.1.6.1.1. Trừ trường hợp được quy định trên những tờ dữ liệu, các bộ phận làm kín trục phải là các vật liệu được tham chiếu trong 6.1.6.2 đến 6.1.6.9.

CHÚ THÍCH: Việc lựa chọn vật liệu hợp lý là quan trọng với sự vận hành đáng tin cậy của một cụm làm kín cơ khí. Sự lựa chọn phụ thuộc vào những đặc điểm của chất lỏng tiếp xúc. Các nhân tố khả biến như là nhiệt độ vận hành, áp suất, tốc độ, độ bôi trơn, và sự tương thích hóa học là những thông số chính. Khách hàng hàng nên yêu cầu nhà sản xuất cụm làm kín cung cấp về các thông số đầu vào khi có nghi ngờ về sự tương thích của các vật liệu này với các điều kiện vận hành dự kiến.

6.1.6.1.2. Các vật liệu tốt hơn hoặc các vật liệu thay thế được khuyến cáo sử dụng trong điều kiện làm việc dự kiến phải được nhà sản xuất cụm làm kín ghi trong hồ sơ đề xuất.

6.1.6.1.3. Các vật liệu được nhận biết trong hồ sơ đề xuất ngoài các vật liệu được quy định trong tiêu chuẩn này hoặc các vật liệu cho một cụm làm kín đã được thiết kế, hoặc trừ các vật liệu theo tiêu chuẩn này, thì phải được nhận biết với các số áp dụng đặc điểm của chúng (ví dụ ISO, EN, ASTM,...) và cấp vật liệu. Nếu không có ký hiệu tồn tại, đặc điểm về vật liệu của nhà sản xuất, phải được cung cấp khi có yêu cầu về những đặc tính vật lý, thành phần hóa học và những yêu cầu thử nghiệm.

6.1.6.2. Bề mặt cụm làm kín

6.1.6.2.1. Mỗi cụm làm kín phải bao gồm vòng làm kín và vòng ăn khớp.

6.1.6.2.2. Ngoại trừ những yêu cầu trong 6.1.6.2.4, một trong các vòng đó phải làm bằng grafit các bít silic chống lại bọt khí, loại cao cấp, có xử lý trong khi chế tạo để giảm sự ăn mòn, cung cấp sự chống lại hóa học và giảm thiểu sự tập trung bọt xốp trong điều kiện làm việc mong muốn.

6.1.6.2.3 Đối với những cụm làm kín Loại 2 và Loại 3, một trong những vòng phải là silic cac bua tự phản ứng (RBSiC) phải được cung cấp. Nếu được quy định, vật liệu silic cac bua tự thiêu kết (SSSiC) phải được cung cấp. Vật liệu này có sẵn dưới nhiều loại vì vậy nhà sản xuất phải công bố loại silic cac bua được sử dụng cho mỗi loại thiết bị.

Đối với những cụm làm kín Loại 1, một trong những vòng phải là silic cac bua tự thiêu kết (SSSiC). Nếu được quy định, vật liệu silic cac bua tự phản ứng (RBSiC) phải được cung cấp. Vật liệu này có sẵn dưới nhiều loại vì vậy nhà sản xuất phải công bố loại silic cac bua được sử dụng cho mỗi loại thiết bị.

CHÚ THÍCH: Xem B.3 về hướng dẫn liên quan đến việc sản xuất và sử dụng RBSiC so với SSSiC.

6.1.6.2.4. Khi làm việc trong môi trường ăn mòn, độ nhớt và áp suất cao đòi hỏi hai loại vật liệu cứng. Đối với điều kiện làm việc này, trừ trường hợp được quy định, cả vòng làm kín và vòng ăn khớp phải là silic cac bua. Việc kết hợp bề mặt cứng của SSSiC, RBSiC và các bít vonfram được sử dụng rộng rãi, và được chấp nhận với sự chấp thuận của khách hàng (xem B.4 để có các hướng dẫn chi tiết hơn).

Nhà sản xuất cụm làm kín phải đưa ra các khuyến cáo nếu sự kết hợp vật liệu bề mặt được quy định, có thể xuất hiện các vấn đề không mong muốn trong suốt quá trình thử nghiệm bơm với nước. Nếu vậy, nhà sản xuất cụm làm kín phải đề xuất các vật liệu thay thế để sử dụng trong suốt quá trình thử nghiệm đặc tính của bơm.

Người sử dụng nên biết rõ sự không thích tiềm ẩn về sự kết hợp vật liệu của một vài bề mặt của cụm làm kín được sử dụng trong suốt quá trình thử nghiệm bơm tại nhà máy bởi vì thử nghiệm chất lỏng, nước.

CHÚ THÍCH: Xem B.4 về hướng dẫn liên quan việc lựa chọn sự kết hợp vật liệu bề mặt cứng tối ưu.

6.1.6.2.5. Cụm làm kín và vòng ăn khớp phải được chế tạo bởi một vật liệu đồng nhất, ngoại trừ những vật liệu vốn đã chống lại sự ăn mòn như là các bít silic hoặc các bít vonfram có thể được gia cường bởi một lớp phủ. Các lớp bọc hoặc phủ phải không được sử dụng như là những phương tiện duy nhất để chống hư mòn.

CHÚ THÍCH: Các giới hạn nhiệt độ cho vật liệu bề mặt cụm làm kín được liệt kê trong B.2.

6.1.6.3. Ống lót làm kín

Trừ trường hợp được quy định, ống lót làm kín phải là vật liệu thép không gỉ [AISI loại 316, 316L, hoặc 316Ti, hoặc vật liệu tương đương (xem B.1)].

6.1.6.4. Lò xo

Trừ trường hợp được quy định, cụm làm kín có lò xo nhiều cuộn phải là vật liệu lò xo hợp kim C-276. Lò xo đơn phải là vật liệu thép lò xo không gỉ AISI loại 316.

CHÚ THÍCH: Độ dày mặt cắt ngang của lò xo được xem xét khi lựa chọn các vật liệu lò xo. Các lò xo mặt cắt ngang lớn hơn, như là loại được tìm thấy trong cụm làm kín lò xo đan, thì không dễ bị nứt do ăn mòn ứng suất như là loại lò xo mặt cắt ngang nhỏ hơn được thấy trong cụm làm kín lò xo nhiều cuộn. Ví dụ, hợp kim C-276 là vật liệu phù hợp nhất với cụm làm kín lò xo nhiều cuộn, trong khi thép không gỉ AISI Loại 316 có thể chỉ phù hợp trong điều kiện làm việc tương tự sử dụng lò xo đơn.

6.1.6.5. Bộ phận cụm làm kín thứ cấp

6.1.6.5.1. Trừ trường hợp được quy định, vòng đệm O phải là chất dẻo đàn hồi chứa florua (FKM). Giới hạn nhiệt độ cho các vật liệu đàn hồi được liệt kê trong B.5.

6.1.6.5.2. Trừ trường hợp được quy định, nếu nhiệt độ vận hành hoặc khả năng tương thích hóa học ngăn cản việc sử dụng chất dẻo đàn hồi chứa florua (FKM), những vòng đệm O phải là vật liệu đàn hồi bị flo hóa (FFKM). Xem B.6 để biết thêm chi tiết.

Người sử dụng có thể mong muốn để xem xét những vật liệu thay thế trong trường hợp khi mà giá thành vật liệu đàn hồi bị flo hóa cao và/ hoặc tính năng của vật liệu đàn hồi bị perflo hóa có thể không được tin tưởng. Các vật liệu thay thế này bao gồm sử dụng các vật liệu thay thế thứ cấp và các thiết kế như vòng đệm O được phủ bởi tetrafloetylen (TFE), hoặc chi tiết làm kín bằng vật liệu TFE rắn (thường là lò xo nén) cao su nytry (NBR), cao su nytry đã hydro hóa (HNBR), etylen propylene/dien (EPM/EPDM), các vật liệu thay thế/ bổ sung/ gần đúng cho vật liệu đàn hồi bị flo hóa và grafit mềm dẻo. Các nhân tố tiên quyết trong việc lựa chọn vật liệu thay thế phù hợp phải đã được chứng minh và giá thành thấp hơn vật liệu đàn hồi bị flo hóa.

6.1.6.5.3. Trừ trường hợp được quy định, nếu giới hạn nhiệt độ và hóa học của vật liệu đàn hồi bị vượt quá, các cụm làm kín thứ cấp phải là graphit mềm dẻo.

6.1.6.6. Hộp xếp bằng kim loại

Trừ trường hợp được quy định, những hộp xếp bằng kim loại phải là hợp kim C-276 đối với cụm làm kín Loại B và hợp kim 718 đối với cụm làm kín Loại C.

6.1.6.7. Tấm nắp đệm

6.1.6.7.1. Tấm nắp đệm sử dụng cho những bơm bằng hợp kim phải là cùng loại vật liệu hợp kim như vỏ bơm hoặc phải là vật liệu có tính chống ăn mòn và những tính chất cơ học tốt hơn. Trừ trường hợp được quy định, tấm nắp đệm cho các loại bơm khác phải là thép không gỉ [AISI loại 316, 316L hoặc 316Ti, hoặc tương đương (xem B.1)].

• 6.1.6.7.2 Trừ trường hợp được quy định, những bộ phận làm kín thứ cấp tĩnh và động lực phải cùng vật liệu được yêu cầu trong 6.1.6.5.1 và 6.1.6.5.2. Tấm nắp đệm miếng đệm buồng làm kín phải là vòng O đối với các điều kiện làm việc dưới 175 °C (350 °F). Đối với nhiệt độ trên 175 °C (350 °F), hoặc nếu được quy định, thì sử dụng miếng đệm xoắn ốc bằng thép không gỉ chứa đầy grafit loại AISI 304 hoặc AISI 316.

CHÚ THÍCH: Các miếng đệm xoắn ốc có các yêu cầu về lực xoắn bắt bằng bulông cho độ nén hoàn toàn. Xem 6.1.6.2.7 đối với các yêu cầu bắt bằng bulông cho các miếng đệm xoắn ốc.

6.1.6.8. Buồng làm kín liên kết bu lông

6.1.6.8.1. Buồng làm kín liên kết bu lông cho các bơm bằng hợp kim phải là cùng loại vật liệu hợp kim như vỏ bơm hoặc phải là vật liệu có tính chống ăn mòn và những tính chất cơ học tốt hơn. Trừ trường hợp được quy định khác, buồng làm kín được sử dụng cho các loại bơm khác phải là thép không gỉ [AISI loại 316, 316L, hoặc 316Ti, hoặc tương đương (xem B.1)].

Người sử dụng nên xem xét các tính năng giãn nở nhiệt của các vật liệu để tránh ứng suất hoặc những vấn đề liên quan đến miếng đệm nếu các buồng làm kín liên kết bu lông được sử dụng cho điều kiện làm việc có nhiệt độ cao cho vật liệu không cùng loại với bơm hoặc vít cấy kèm theo.

6.1.6.8.2. Những yêu cầu về vật liệu của miếng đệm giữa buồng làm kín và vỏ bơm phải tuân theo 6.1.6.7.2.

6.1.6.9. Các bộ phận khác

6.1.6.9.1. Trừ trường hợp được quy định, những bộ phận giữ lò xo, chốt dẫn động, chốt chống quay và những vít hãm bên trong phải có độ bền và tính chống ăn mòn bằng hoặc tốt hơn thép không gỉ AISI loại 316 (xem B.1).

6.1.6.9.2. Nhà cung cấp bơm và cụm làm kín phải đảm bảo rằng các bộ phận dẫn động bên ngoài có tính chống lại ăn mòn phù hợp với điều kiện làm việc (xem Phụ lục E cho hướng dẫn). Nếu được sử dụng, các vít hãm phải có đủ độ cứng và thiết kế phù hợp để mang tải trọng. Các phương pháp thay thế có thể được sử dụng, như là khoan điểm, vòng tách hoặc đĩa co. Xem 6.1.3.12 và 6.1.3.13.

Nếu các vít định vị thép các bon được tôi cứng không phù hợp với điều kiện làm việc, thì phải sử dụng một vít định vị bằng thép không gỉ được tôi cứng (ví dụ, thép không gỉ được tôi thể tích 17-4).

6.1.6.10. Hàn

6.1.6.10.1. Việc hàn ống, các bộ phận chịu áp, bộ phận quay và bộ phận chịu ứng suất cao, việc sửa chữa mối hàn, và mối hàn kim loại không giống nhau phải được người vận hành thực hiện và kiểm tra bằng những quy trình được cấp chứng chỉ theo các phần phù hợp của EN 287 và EN 288, hoặc ASMEIX. Các hộp xếp kim loại được sử dụng trong Cấu trúc cụm làm kín không có cơ cấu đẩy được miễn các yêu cầu này bởi vì chúng được sản xuất bằng một quy trình hàn mà không phải thuộc quy định các quy tắc hàn thông thường hoặc các tiêu chuẩn công nghiệp.

6.1.6.10.2. Nhà sản xuất phải có trách nhiệm xem xét lại tất cả các việc sửa chữa và các mối hàn được sửa chữa để đảm bảo rằng chúng được nhiệt luyện phù hợp và được kiểm tra không phá hủy hợp lý về sự làm kín của mối hàn và tuân thủ các quy trình đã được cấp chứng chỉ đang được áp dụng. Các mối hàn được sửa chữa phải được thử nghiệm không phá hủy bằng cùng phương pháp được sử dụng để phát hiện khe nứt ban đầu. Nhỏ nhất, phải thực hiện việc kiểm tra bằng thẩm thấu chất lỏng đối với những bộ phận thép không gỉ và hạt từ tính cho vật liệu sắt.

6.1.6.10.3. Trừ trường hợp được quy định, mối hàn có Cấu trúc không giữ áp như là hàn trên tấm nắp đệm, đường ống không chịu áp, lớp cách nhiệt, bảng điều khiển, phải phù hợp với AWS D1.1.
