Đặc tính kỹ thuật của bơm ly tâm – cấp II - Phần 5

Đăng bởi Thế giới Van công nghiệp ngày 07/24/2019 05:04:52 bình luận

16A	40 đến 150	Gang
16B	40 đến 200	Thép đúc
17A	40 đến 150	Gang
17B	40 đến 200	Thép đúc

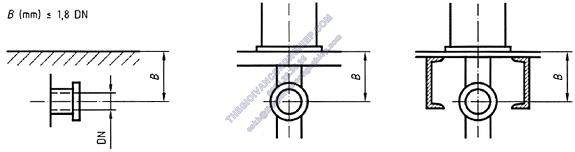

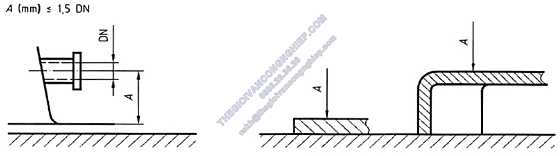

^a Các giá trị cho phép của lực và momen đối với các họ 10 đến 15 trong Bảng B.3 và Bảng B.6 chỉ có hiệu lực khi khoảng cách giữa đường tâm của các mặt bích trên đó có tác dụng của các tải trọng nằm trong các giới hạn được chỉ ra dưới đây. a) Mặt bích ở trên thiết bị hoặc mặt phẳng cố định b) Mặt bích ở dưới thiết bị hoặc mặt phẳng cố định ^b Đối với các họ 10A và 10B, các giá trị đã cho đối với các lực và momen dựa trên giả thiết rằng ống khuỷu xả liên khối với giá đỡ bộ dẫn động, giá đỡ này được dùm làm bệ đỡ cho toàn bộ thiết bị bơm. Trong trường hợp bộ phận này có kết cấu tách biệt (hai hoặc nhiều phần cấu thành), các giá trị cho trong Bảng B.6 phải chia cho 2.7

Bảng 3 – Giá trị cơ sở của lực và momen cho các bơm trục ngang và bơm trục đứng
