Hướng dẫn chi tiết thông số 1.5 150 flange dimensions theo tiêu chuẩn ASME B16.5

Why accurate 1.5 150 flange dimensions matter in piping systems

Trong thiết kế và thi công hệ thống đường ống công nghiệp, việc sai lệch dù chỉ vài milimet tại các điểm kết nối cũng có thể dẫn đến những tổn thất khôn lường. Một tình huống thực tế rất dễ bắt gặp tại các công trường là hiện tượng rò rỉ lưu chất nghiêm trọng ngay khi chạy thử tải hệ thống. Nguyên nhân gốc rễ thường bắt nguồn từ việc lựa chọn cấu kiện có kích thước hình học không đồng bộ, khiến các mặt tiếp xúc không thể ép chặt hoàn toàn vào vòng đệm làm kín.

Nguy hiểm hơn, việc nhầm lẫn về cấu trúc phân bổ lỗ bu lông (sai mẫu bolt pattern) sẽ khiến các kỹ sư không thể xỏ bu lông qua các lỗ đồng tâm để cố định mối nối. Khi cố tình dùng lực cưỡng bức để ép cơ học, ứng suất sẽ tập trung bất đối xứng tại một vài điểm, làm vênh đĩa bích và trực tiếp phá hủy liên kết chịu lực.

Những rủi ro này chủ yếu xuất phát từ việc người mua nhầm lẫn giữa các tiêu chuẩn hoặc không hiểu rõ sự khác biệt giữa các pressure class. Chính vì vậy, việc tra cứu chính xác bảng dữ liệu 1.5 150 flange dimensions trước khi đặt hàng gia công hoặc lắp đặt là bước bắt buộc. Việc nắm rõ class 150 flange dimensions giúp các kỹ sư xây dựng một hệ thống đường ống vận hành an toàn, liền mạch và tối ưu hóa chi phí sửa chữa.

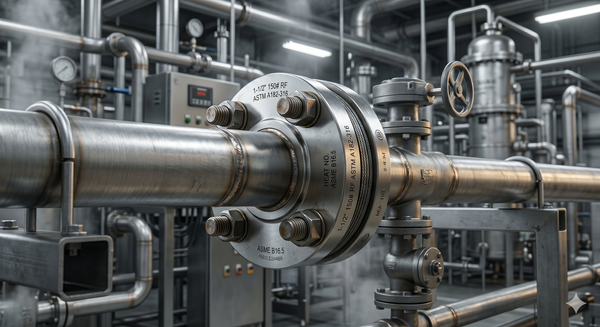

What does 1.5 150 flange mean?

A 1.5 150 flange refers to a 1.5-inch nominal pipe size flange rated for ASME Class 150 pressure applications commonly used in industrial piping systems. Đây là cách gọi tóm tắt theo thuật ngữ kỹ thuật quốc tế để định danh một loại phụ kiện kết nối đường ống bằng phương pháp bắt bu lông, được chế tạo đồng bộ với kích thước ống và áp suất vận hành quy chuẩn.

Để giải mã cụ thể ký hiệu này, chúng ta cần bóc tách thành hai thông số thành phần:

• Ý nghĩa con số 1.5: Đại diện cho kích thước danh định của đường ống (Nominal Pipe Size - NPS là 1.5 inch). Trong hệ đo mét phổ biến tại Việt Nam, kích thước 1.5 inch flange dimensions này tương đương với đường kính danh nghĩa DN40, chuyên dụng cho các đường ống có đường kính ngoài thực tế xấp xỉ 48.3 mm.

• Ý nghĩa con số 150: Đại diện cho cấp áp suất thiết kế (Pressure Class) theo tiêu chuẩn ASME B16.5 của Hoa Kỳ. Con số này không có nghĩa là áp lực làm việc tối đa là 150 psi, mà là một định danh cấp áp lực chịu tải cơ học của vật liệu ở các dải nhiệt độ vận hành tương ứng.

Về bản chất, cấu kiện này đóng vai trò là một đĩa kim loại trung gian, cho phép ghép nối hai đoạn ống độc lập hoặc liên kết đường ống với các thiết bị ngoại vi như van, bơm, bình áp lực. Bằng cách siết chặt hệ thống bu lông xuyên qua đĩa bích, mối nối sẽ đạt được sự liên kết cơ học vững chắc và kín khít tuyệt đối.

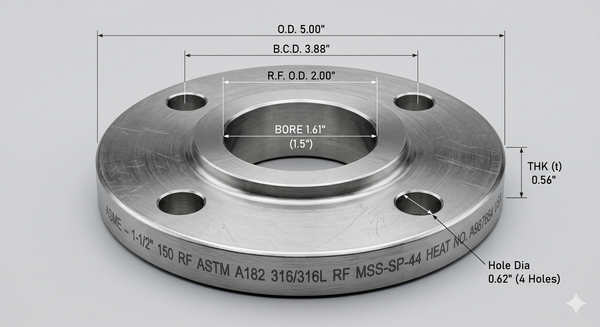

Understanding flange dimensions and bolt patterns

Một cấu kiện mặt bích tiêu chuẩn được định hình bởi nhiều thông số hình học đan xen chặt chẽ. Để đọc hiểu một tài liệu kỹ thuật về mặt bích, bạn cần nắm rõ năm thông số cốt lõi sau:

• Outside Diameter (OD): Đường kính tổng thể ngoài cùng của đĩa bích.

• Bolt Circle Diameter (BCD): Đường kính của vòng tròn tưởng tượng đi qua chính giữa tâm của tất cả các lỗ bu lông.

• Number of bolt holes: Tổng số lượng lỗ khoan phục vụ cho việc xỏ bu lông trên một đĩa bích.

• Flange thickness: Độ dày tổng thể của thân bích (không tính phần gờ raised face).

• Raised face dimensions: Chiều cao và đường kính của phần gờ nhô lên tại mặt làm kín – nơi tiếp xúc trực tiếp với gioăng đệm.

Tại sao thông số đường kính vòng tròn tâm lỗ (BCD) lại yêu cầu độ chính xác tuyệt đối? Bởi vì BCD là yếu tố quyết định tính lắp lẫn giữa hai mặt bích đối xứng. Nếu số lượng lỗ bu lông giống nhau nhưng thông số BCD sai lệch dù chỉ 1 mm, thân bu lông sẽ bị kích, không thể xỏ thẳng qua hai mặt bích và làm tê liệt hoàn toàn công tác lắp ráp.

Bên cạnh đó, số lượng lỗ khoan và độ dày đĩa bích luôn thay đổi tỷ lệ thuận theo các cấp pressure class. Ở các cấp áp lực cao hơn, đĩa bích bắt buộc phải dày hơn nhằm chống lại lực uốn cơ học phát sinh từ áp suất dòng chất lưu. Đồng thời, số lượng lỗ bu lông cũng được tăng lên nhằm phân bổ lực siết chặt đồng đều hơn, ngăn chặn hiện tượng phá hủy cục bộ tại các điểm liên kết.

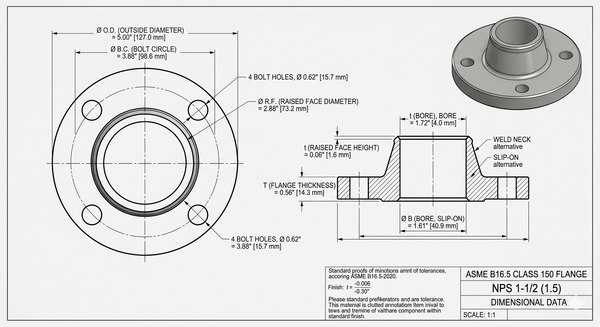

Standard 1.5 150 flange dimensions chart

Dưới đây là bảng thông số hình học quy chuẩn cho loại mặt bích kích thước 1.5 inch thuộc cấp áp suất Class 150, được trích xuất trực tiếp từ tài liệu kỹ thuật gốc của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME B16.5):

Để đọc hiểu bảng dữ liệu flange dimensions chart này một cách chính xác trong thiết kế, kỹ sư cần lưu ý các quy tắc chuyển đổi và đối chiếu hệ thống:

Đầu tiên, đường kính ngoài (OD) của đĩa bích luôn cố định ở mức 127 mm cho toàn bộ các kiểu dáng bích thuộc nhóm Class 150 kích thước 1.5 inch. Thứ hai, hệ thống flange bolt pattern quy định bắt buộc phải có đúng 4 lỗ khoan đối xứng với đường kính mỗi lỗ là 16 mm, phù hợp để sử dụng dòng bu lông kích thước đường kính thân M14 hoặc kích thước hệ inch tương đương.

Đặc biệt, giá trị đường kính vòng tâm lỗ (BCD) phải đạt đúng 98.4 mm để đảm bảo tính đồng bộ hoàn hảo khi ghép nối. Khi tiến hành chọn mua phụ kiện liên kết đi kèm, độ dày đĩa bích 14.3 mm là thông số tối thiểu cần kiểm tra để đảm bảo vật liệu không bị biến dạng uốn trong quá trình vận hành lâu dài. Để đối chiếu chi tiết hơn thông số hình học của các kích thước ống khác trong cùng phân khúc áp lực, bạn có thể tra cứu thêm tại tài liệu tổng hợp ASME B16.5 flange chart.

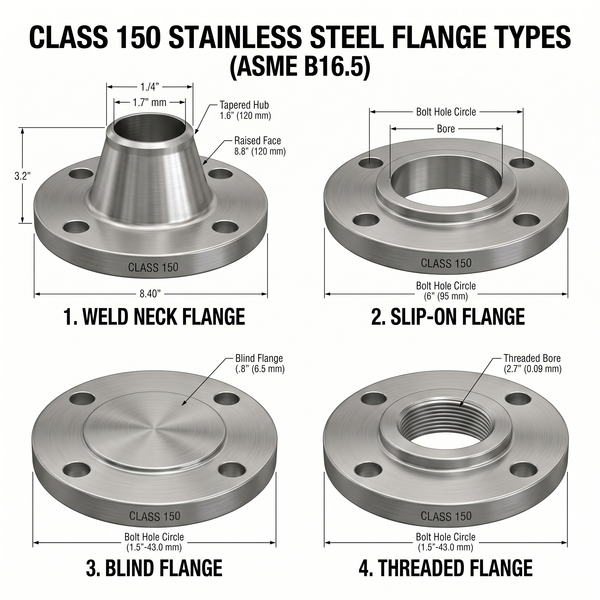

Types of 1.5 inch Class 150 flanges

Tùy thuộc vào phương thức liên kết cơ khí với đường ống và đặc thù áp suất dòng chất lưu, loại mặt bích 1.5 inch Class 150 được chia thành nhiều kiểu dáng thiết kế khác nhau:

1. Weld Neck Flange (Mặt bích cổ hàn)

Được thiết kế với một phần cổ vát thuôn dài để hàn đối đầu trực tiếp vào đầu ống. Cấu trúc này giúp chuyển tiếp ứng suất cơ học rất mượt mà, hạn chế tối đa hiện tượng tập trung áp lực tại mối hàn. Đây là lựa chọn tối ưu cho hệ thống có áp lực cao và nhiệt độ biến thiên liên tục. Bạn có thể tìm hiểu chi tiết về kết cấu này tại danh mục kỹ thuật của dòng sản phẩm weld neck flange.

2. Slip-On Flange (Mặt bích hàn trượt)

Có đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép đưa ống trượt vào sâu trong lòng bích rồi tiến hành hàn hai đường (mặt trong và mặt ngoài). Kiểu dáng slip on flange này rất dễ căn chỉnh khi thi công, có chi phí đầu tư phôi thấp nên được ứng dụng cực kỳ rộng rãi trong các hệ thống phổ thông.

3. Blind Flange (Mặt bích mù)

Là loại đĩa đặc hoàn toàn không có lỗ thông tâm, chỉ có hệ thống lỗ bu lông bao quanh rìa. Cấu kiện blind flange chuyên dụng để bịt kín các đầu đường ống tạm thời hoặc tạo các điểm chờ sẵn nhằm phục vụ cho mục đích mở rộng mạng lưới đường ống hoặc vệ sinh, kiểm tra hệ thống định kỳ.

4. Threaded Flange (Mặt bích ren)

Liên kết trực tiếp với đường ống bằng các bước ren nội vi mà không cần dùng đến thao tác hàn nhiệt. Ưu điểm lớn nhất của nó là khả năng lắp đặt an toàn tại các khu vực dễ xảy ra cháy nổ, nơi mà các thiết bị sinh nhiệt bị cấm nghiêm ngặt. Tuy nhiên, khả năng chịu tải trọng uốn của hệ ren tương đối hạn chế.

5. Socket Weld Flange (Mặt bích hàn bọc đúc)

Sở hữu một gờ chặn bên trong lòng bích. Đoạn ống được đưa vào khít với gờ chặn và chỉ cần thực hiện một đường hàn duy nhất từ phía ngoài. Đây là giải pháp phù hợp cho các hệ thống đường ống kích thước nhỏ nhưng yêu cầu độ kín khít cao hơn dòng bích hàn trượt.

ASME B16.5 vs DIN flange dimensions

Một trong những sai lầm nghiêm trọng nhất trong quản lý vật tư là cố gắng lắp lẫn một mặt bích tiêu chuẩn Mỹ với một mặt bích tiêu chuẩn Châu Âu. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt mang tính bản chất này:

Tại sao hai tiêu chuẩn thiết kế industrial flange dimensions này hoàn toàn không thể hoán đổi cho nhau? Câu trả lời nằm ở triết lý cơ học và hệ đo lường gốc của mỗi quốc gia. Ví dụ, một mặt bích 1.5 inch flange dimensions chuẩn ASME Class 150 có thông số đường kính vòng tâm lỗ BCD là 98.4 mm với 4 lỗ bu lông. Trong khi đó, một mặt bích DN40 chuẩn DIN PN16 lại có đường kính vòng tâm lỗ BCD là 110 mm với 4 lỗ bu lông.

Sự chênh lệch về khoảng cách tâm lỗ lên tới hơn 11 mm khiến việc gá ráp trực tiếp hai mặt bích này với nhau là điều không khả thi. Nếu cố tình khoét rộng lỗ khoan hoặc cắt bẻ thân bu lông để ép khớp, bạn sẽ phá hủy hoàn toàn cấu trúc chịu uốn của đĩa bích, dẫn đến hiện tượng nứt vỡ vách ngăn làm kín khi hệ thống tăng áp.

Materials used for Class 150 flanges

Vật liệu chế tạo cấu thành nên mặt bích quyết định trực tiếp đến giới hạn chịu tải, khả năng kháng ăn mòn hóa học và tổng chi phí đầu tư của toàn bộ công trình:

• Carbon Steel (Thép carbon): Phổ biến nhất là mác thép ASTM A105. Vật liệu này có giá thành rẻ, khả năng chịu lực uốn tốt, chuyên dụng cho các môi trường không có tính ăn mòn cao như đường ống dầu mỏ thành phẩm, khí nén hoặc nước công nghiệp.

• Stainless Steel 304 (Thép không gỉ 304): Có khả năng chống gỉ sét tuyệt vời trong môi trường tự nhiên, độ sạch cao, rất phù hợp cho ngành thực phẩm và xử lý nước sạch. Bạn có thể tham khảo bảng quy cách chi tiết của dòng cấu kiện này tại danh mục sản phẩm stainless steel flange.

• Stainless Steel 316 (Thép không gỉ 316): Phiên bản cao cấp hơn nhờ bổ sung nguyên tố Molypden, mang lại khả năng kháng clorua cực mạnh, chuyên dùng cho các môi trường xâm thực sâu như nhà máy hóa chất, lọc dầu hoặc công trình biển.

• Alloy Steel (Thép hợp kim): Chứa các thành phần hợp kim đặc biệt để duy trì độ bền cơ học tối đa trong các hệ thống vận hành ở điều kiện nhiệt độ siêu cao hoặc siêu thấp.

Việc lựa chọn đúng vật liệu là bài toán cân bằng giữa kỹ thuật và kinh tế. Nếu chọn thép carbon cho môi trường hóa chất, mặt bích sẽ bị ăn mòn rỗ, phá hủy hệ thống lỗ bu lông chỉ sau vài tháng vận hành. Ngược lại, việc lạm dụng inox 316 cho các đường ống dẫn nước sinh hoạt thông thường sẽ đẩy chi phí vật tư lên cao một cách lãng phí, làm giảm hiệu quả đầu tư tổng thể của dự án.

Applications of 1.5 150 flanges in industry

Nhờ sự cân bằng hoàn hảo giữa độ dày phôi cơ học và khả năng chịu lực, phân cấp áp suất class 150 flange là dòng cấu kiện xuất hiện phổ biến nhất trong các hạ tầng công nghiệp:

1. Water systems (Hệ thống nước): Lắp đặt trong các đường ống cấp thoát nước đô thị, nhà máy xử lý nước thải công nghiệp và hệ thống phòng cháy chữa cháy tòa nhà.

2. HVAC piping (Đường ống điều hòa): Kết nối mạng lưới đường ống dẫn nước lạnh, nước nóng trung tâm của hệ thống điều hòa không khí trong các khu phức hợp hoặc nhà xưởng sản xuất.

3. Food processing (Chế biến thực phẩm): Ứng dụng trên các phân đoạn ống dẫn nguyên liệu lỏng của nhà máy bia, sữa, nước giải khát nhờ tính vệ sinh cao khi sử dụng mác thép không gỉ.

4. Chemical plants (Nhà máy hóa chất): Kết nối các bồn chứa và đường ống vận chuyển chất lưu có tính axit hoặc kiềm ở dải áp suất trung bình.

5. Oil & gas (Dầu khí): Sử dụng ở các phân đoạn công nghệ phụ trợ, đường ống dẫn nhiên liệu nội vi không yêu cầu cấp áp lực quá lớn.

Lý do Class 150 trở thành phân cấp áp suất quốc dân là vì nó đáp ứng vừa đủ phần lớn các dải áp lực vận hành thực tế của các dòng chất lưu phổ thông (thường dưới 16 bar ở nhiệt độ thường). Việc lựa chọn Class 150 giúp đĩa bích có trọng lượng vừa phải, giảm tải trọng uốn lên toàn bộ hệ thống giá đỡ đường ống. Tuy nhiên, khi hệ thống yêu cầu vận hành ở các dải áp lực cao hơn hoặc trong điều kiện hơi nóng vượt ngưỡng giới hạn cho phép của Class 150, các kỹ sư bắt buộc phải nâng thiết kế lên phân cấp flange pressure classes cao hơn như Class 300 hoặc Class 600 để đảm bảo an toàn tuyệt đối.

Common mistakes when selecting flange dimensions

Để giảm thiểu tỷ lệ sai sót vật tư khi nghiệm thu công trường, các kỹ sư thu mua cần đặc biệt lưu ý 5 sai lầm kinh điển sau:

• Sai lầm 1: Nhầm lẫn giữa đường kính hệ inch và hệ danh nghĩa DN: Đặt mua mặt bích kích thước 1.5 inch nhưng lại đo đạc theo thông số của một đường ống có đường kính ngoài thực tế khác, dẫn đến lòng bích không thể đút vừa ống khi hàn trượt.

• Sai lầm 2: Sai lệch thông số khoảng cách lỗ bu lông (bolt hole spacing): Lựa chọn bích bằng cách đếm số lỗ bu lông (ví dụ cùng có 4 lỗ) nhưng không kiểm tra thông số BCD thực tế, dẫn đến việc hai mặt bích không thể gá khớp vào nhau.

• Sai lầm 3: Bỏ qua việc kiểm tra áp suất thiết kế (pressure class): Lắp đặt một đĩa bích Class 150 vào hệ thống phân phối có áp lực vận hành thực tế thuộc phân khúc Class 300, gây nguy cơ bục nổ mối nối khi tăng áp.

• Sai lầm 4: Sử dụng sai quy cách vòng đệm (flange gasket): Chọn vòng gioăng đệm có đường kính trong hoặc độ dày không đồng bộ với phần gờ raised face của bích, làm suy giảm khả năng làm kín tự nhiên của liên kết.

• Sai lầm 5: Không đối chiếu trực tiếp với tài liệu gốc ASME: Tin tưởng vào các tài liệu tóm tắt không chính thống trên mạng internet thay vì đối chiếu trực tiếp với mã tiêu chuẩn ASME B16.5, dẫn đến việc sai lệch thông số dung sai gia công.

Checklist for choosing the correct 1.5 150 flange

Trước khi tiến hành phê duyệt bản vẽ thiết kế hoặc ký kết hợp đồng mua sắm vật tư, bộ phận kỹ thuật nên áp dụng bộ checklist quy chuẩn sau để kiểm định sản phẩm:

Bộ Checklist kỹ thuật trước khi đặt hàng

• Kiểm tra thông số NPS: Xác nhận kích thước ống chính xác là 1.5 inch (tương đương định danh DN40).

•  Xác thực phân cấp áp suất: Đảm bảo sản phẩm thuộc phân cấp Class 150 theo đúng thiết kế hệ thống.

•  Đo kích thước vòng BCD thực tế: Sử dụng thước kẹp chuyên dụng kiểm tra thông số đường kính tâm lỗ đạt đúng 98.4 mm.

•  Đếm số lượng lỗ bu lông: Đĩa bích phải có chính xác đúng 4 lỗ khoan quy chuẩn.

• Kiểm định mác vật liệu: Xác nhận vật liệu chế tạo tương thích với dòng chất lưu (Thép carbon A105, Inox 304 hay Inox 316).

• Xác nhận tiêu chuẩn in trên thân bích: Sản phẩm phải có dập chìm mã tiêu chuẩn quốc tế ASME B16.5 rõ ràng.

Hướng dẫn đo đạc và chọn phụ kiện đi kèm

Khi tiến hành đo kiểm tại kho vật tư, bạn cần sử dụng thước kẹp cơ khí đo đường kính ngoài đĩa bích (đạt 127 mm) và đo khoảng cách từ tâm lỗ khoan này sang tâm lỗ khoan đối diện để xác định giá trị BCD.

Đối với việc lựa chọn vòng đệm làm kín (flange gasket), bạn bắt buộc phải chọn loại gioăng có kích thước danh định 1.5 inch Class 150 tương ứng. Nếu bề mặt bích có gờ (Raised Face), hãy ưu tiên chọn dòng gioăng vòng đệm khuyết lỗ bu lông (Ring Gasket) để đặt vừa khít vào lòng trong của hệ thống bu lông, giúp tối ưu hóa lực ép cơ học khi siết torque.

Frequently Asked Questions

What is the bolt pattern for a 1.5 Class 150 flange?

Hệ mẫu lỗ bu lông tiêu chuẩn cho dòng mặt bích này quy định bắt buộc phải có đúng 4 lỗ khoan đều nhau. Đường kính của mỗi lỗ khoan là 0.62 inch (xấp xỉ 16 mm), phân bổ đối xứng trên một đường tròn tâm lỗ (Bolt Circle Diameter - BCD) có kích thước quy chuẩn là 3.88 inch (98.4 mm) theo mã thiết kế ASME B16.5.

Is 1.5 inch flange the same as DN40?

Đúng về mặt kích thước lắp lẫn danh định. Trong ngành kỹ thuật đường ống, thông số kích thước hệ inch 1.5 inch NPS (Nominal Pipe Size) được coi là tương đương với thông số định danh hệ mét DN40 (Diameter Nominal). Cả hai cách gọi này đều dùng để chỉ các cấu kiện kết nối đồng bộ với đường ống có đường kính ngoài thực tế là 48.3 mm.

Can ASME and DIN flanges be connected together?

Thông thường là không thể kết nối trực tiếp được với nhau nếu không sử dụng các thiết bị chuyển đổi phụ trợ (như ống nối chuyển tiếp Adapter). Lý do là bởi vì hai tiêu chuẩn này có sự khác biệt hoàn toàn về kích thước đường kính ngoài (OD), độ dày đĩa bích và đặc biệt là hệ mẫu phân bổ lỗ bu lông BCD hoàn toàn không trùng khớp.

What material is best for Class 150 flanges?

Việc xác định vật liệu tối ưu hoàn toàn phụ thuộc vào bản chất của môi trường lưu chất vận hành. Đối với các ứng dụng dẫn nước công nghiệp, khí nén hoặc dầu mỏ thông thường, vật liệu thép carbon (Carbon Steel) là lựa chọn tốt nhất để tiết kiệm chi phí. Tuy nhiên, đối với môi trường hóa chất ăn mòn, thực phẩm hoặc nước biển, bạn bắt buộc phải sử dụng thép không gỉ như Inox 304 hoặc Inox 316 để đảm bảo tuổi thọ hệ thống.

Where are Class 150 flanges commonly used?

Dòng mặt bích này được ứng dụng cực kỳ phổ biến trong các mạng lưới đường ống công nghiệp có dải áp suất làm việc từ thấp đến trung bình. Các lĩnh vực tiêu biểu bao gồm hệ thống cấp thoát nước tòa nhà, đường ống công nghệ nhà máy HVAC, các dây chuyền chế biến thực phẩm, nước giải khát và các phân đoạn ống phụ trợ trong các nhà máy lọc hóa dầu.

Choosing the correct 1.5 150 flange dimensions ensures safe piping connections

Tóm lại, việc tra cứu và đối chiếu chính xác thông số 1.5 150 flange dimensions theo tiêu chuẩn ASME B16.5 là nền tảng cốt lõi để xây dựng một hệ thống cơ khí dòng chất lưu an toàn và bền bỉ. Một mối nối mặt bích được lựa chọn đúng kích thước hình học, đúng hệ lỗ bu lông và đúng mác vật liệu chịu tải sẽ loại bỏ hoàn toàn các nguy cơ rò rỉ lưu chất ra môi trường, tối ưu hóa khả năng kháng áp lực và giúp công tác bảo trì, tháo lắp định kỳ trở nên vô cùng dễ dàng. Việc tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật quốc tế chính là giải pháp bảo hiểm tốt nhất cho hiệu quả đầu tư lâu dài của toàn bộ công trình.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về 1.5 150 Flange Dimensions
