100mm Floor Flange: Giải Pháp Tối Ưu Cho Cố Định Đường Ống Và Kết Cấu

Vì Sao 100mm Floor Flange Được Sử Dụng Ngày Càng Nhiều?

Trong thực tế thi công, chúng ta thường xuyên gặp các tình huống đường ống dẫn lưu chất, đặc biệt là các đường ống trục chính, cần được cố định chắc chắn xuống sàn nhà hoặc tường để đảm bảo an toàn vận hành. Thêm vào đó, một hệ thống piping hoạt động liên tục sẽ tạo ra rung động không nhỏ, nếu thiếu đi các điểm đỡ, bệ neo ổn định, rủi ro nứt vỡ hoặc lỏng lẻo mối nối là rất lớn. Không chỉ trong công nghiệp, ngay cả các thiết kế nội thất phong cách industrial cũng đang sử dụng loại mặt bích này làm chân đế cho kệ sách, bàn ăn, hay móc treo đồ DIY.

Vấn đề nảy sinh khi người dùng, dù là kỹ sư hay người mới tập tễnh làm DIY, chọn sai kích thước hoặc vật liệu mặt bích, gây ra sự mất ổn định cho toàn bộ kết cấu và tốn kém chi phí thay thế. Chính vì vậy, 100mm floor flange nổi lên như một giải pháp phụ kiện phổ biến, đáng tin cậy cho cả hai lĩnh vực công nghiệp và dân dụng nhờ kích thước tối ưu và khả năng chịu tải tốt. Bài viết này sẽ cung cấp cái nhìn toàn diện về sản phẩm để bạn có thể đưa ra quyết định mua hàng chính xác nhất.

100mm Floor Flange Là Gì?

Trước hết, chúng ta cần hiểu rõ về định nghĩa và đặc điểm kỹ thuật của loại phụ kiện này.

Định nghĩa

100mm floor flange (hay còn gọi là mặt bích chân đế) là một loại mặt bích chuyên dụng được thiết kế để cố định một đường ống, một cột trụ cơ khí hoặc một kết cấu nào đó xuống một bề mặt phẳng như sàn nhà, tường hoặc bề mặt lắp đặt cố định. Mục tiêu chính là tạo ra một bệ neo vững chắc, chịu được tải trọng tĩnh và động của hệ thống phía trên.

Kích thước "100mm"

Thuật ngữ "100mm" trong tên gọi có thể gây ra một chút nhầm lẫn và cần được làm rõ dựa trên ngữ cảnh và tiêu chuẩn sản xuất:

• 100mm như là Đường kính Danh nghĩa (DN100): Trong các ứng dụng công nghiệp và piping, flange 100mm thường được hiểu là mặt bích dành cho đường ống có đường kính danh nghĩa DN100 (tương đương với ống 4 inch). Trong trường hợp này, đường kính ngoài thực tế của mặt bích sẽ lớn hơn 100mm rất nhiều (khoảng 220-230mm) để đảm bảo không gian cho các lỗ bu-lông.

• 100mm như là Đường kính Ngoài: Trong các ứng dụng DIY nội thất hoặc kết cấu nhẹ, "100mm" có thể chỉ đơn thuần là đường kính ngoài của tấm mặt bích tròn. Loại này thường nhỏ gọn hơn và không tuân theo các tiêu chuẩn chịu áp lực khắt khe của ngành piping.

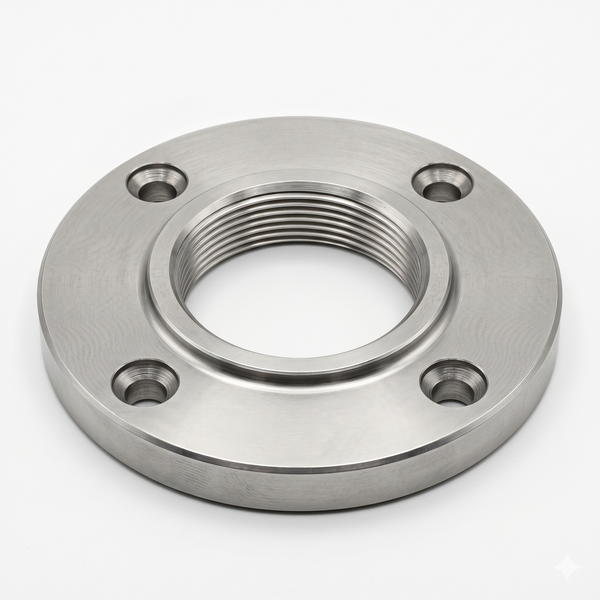

Cấu tạo

Mặc dù có nhiều biến thể, cấu tạo cơ bản của một bộ floor flange bao gồm:

1. Mặt bích tròn: Tấm kim loại phẳng, đóng vai trò bệ đỡ chính.

2. Các lỗ bu-lông: Phân bố đều trên mặt bích để cố định xuống sàn. Số lượng lỗ thường là 4, 8 hoặc nhiều hơn, tùy thuộc vào kích thước và tiêu chuẩn (JIS 10K, PN16, ANSI 150, v.v.).

3. Kết nối trung tâm: Có thể là lỗ ren trong để vặn ống vào, hoặc đầu hàn để hàn trực tiếp ống vào mặt bích.



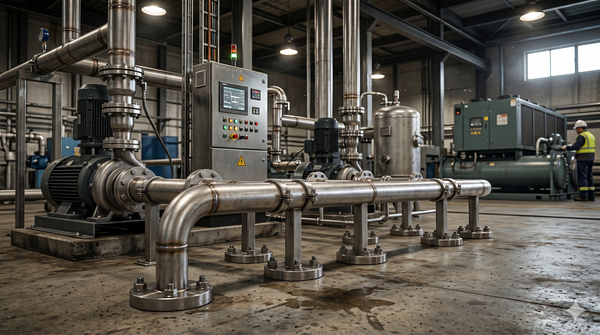

Nguyên Lý Hoạt Động Và Vai Trò Của Floor Flange

Nguyên lý hoạt động của floor flange rất đơn giản nhưng cực kỳ hiệu quả: Nó hoạt động như một bộ chuyển đổi tải trọng. Khi bạn cố định một đường ống đứng vào một floor flange, và floor flange đó được bu-lông chắc chắn xuống sàn, toàn bộ trọng lượng, lực đẩy và rung động của đường ống sẽ được truyền xuống và phân tán đều trên diện tích bề mặt của mặt bích rồi truyền vào sàn nhà hoặc tường.

Vai trò cốt lõi của phụ kiện này là:

• Tạo điểm neo cố định: Đảm bảo hệ thống đường ống luôn nằm đúng vị trí thiết kế, không bị xê dịch.

• Phân tán tải trọng: Giảm ứng suất tập trung tại một điểm, bảo vệ bề mặt sàn.

• Giảm rung lắc: Tăng độ cứng cho toàn bộ hệ thống piping, hạn chế cộng hưởng và tiếng ồn.

• Hỗ trợ lắp đặt dễ dàng: Thiết kế có sẵn các lỗ bu-lông giúp kỹ sư tiết kiệm thời gian thi công.

Tại sao mọi hệ thống piping, đặc biệt là các hệ thống vận hành liên tục và chịu áp lực cao, lại cần độ ổn định tuyệt đối? Bởi vì bất kỳ sự rung lắc hoặc xê dịch nào, dù là nhỏ nhất, theo thời gian cũng sẽ làm mỏi vật liệu, gây ra nứt vỡ các mối hàn, làm hỏng các van và thiết bị đo, thậm chí là làm sập toàn bộ kết cấu đỡ. Sử dụng 100mm floor flange là một đầu tư ban đầu nhỏ nhưng mang lại độ chắc chắn, an toàn và tuổi thọ công trình lâu dài.

Các Loại 100mm Floor Flange Phổ Biến

Dưới đây là các cách phân loại phổ biến giúp bạn dễ dàng lựa chọn sản phẩm phù hợp.

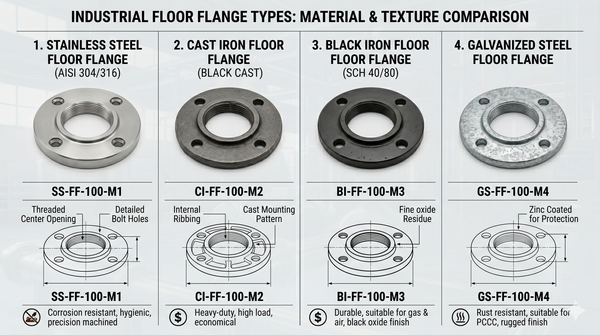

Phân loại theo vật liệu

Mỗi loại vật liệu mang lại những đặc tính khác nhau, phù hợp với các điều kiện môi trường cụ thể:

• Inox 304: Loại phổ biến nhất, chịu nhiệt tốt, chống oxy hóa và ăn mòn trong môi trường nước sạch, HVAC và PCCC. Phù hợp cho đa số các ứng dụng dân dụng và công nghiệp cơ bản.

• Floor flange inox 316: Chứa thêm Molypden, giúp kháng clorua và axit tốt hơn nhiều so với 304. Chuyên dụng cho nhà máy hóa chất, thực phẩm, dược phẩm và môi trường biển.

• Gang (Cast Iron): Giá thành rẻ nhất, chịu lực nén tốt, nhưng giòn và chống ăn mòn kém. Thường dùng trong hệ thống HVAC hoặc PCCC ở vị trí trong nhà, khô ráo.

• Thép carbon (Carbon Steel): Độ bền cơ học cao, chịu tải trọng lớn, nhưng dễ gỉ sét.

• Thép mạ kẽm (Galvanized Steel): Là thép carbon được phủ một lớp kẽm để tăng khả năng chống gỉ. Phù hợp cho các ứng dụng ngoài trời hoặc môi trường ẩm ướt nhẹ.

Tại sao các loại inox (304, 316) lại phù hợp cho môi trường ẩm? Chính là nhờ lớp màng Crôm Oxit tự phục hồi trên bề mặt, ngăn chặn sự tiếp xúc giữa thép và oxy/nước, từ đó ngăn ngừa quá trình oxy hóa. Trong khi đó, tại sao gang lại được dùng để tối ưu chi phí? Vì phôi gang có giá thành thấp và công nghệ đúc đơn giản, giúp sản xuất hàng loạt với giá rẻ, miễn là môi trường không quá khắc nghiệt.

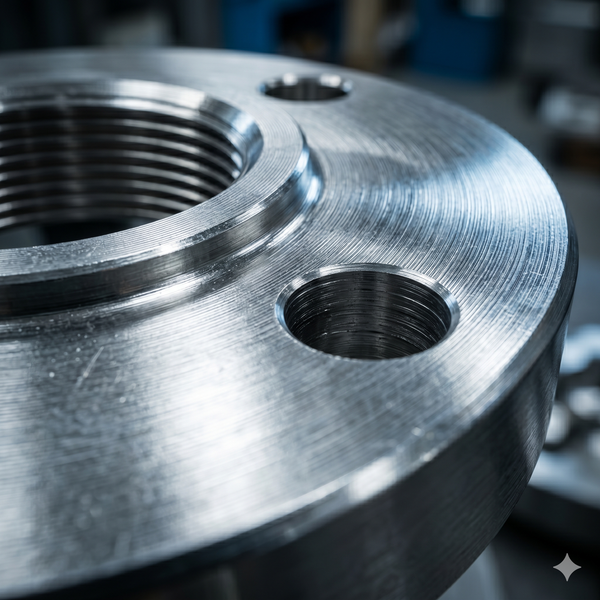

Phân loại theo kết nối

• Kết nối ren trong: Dễ dàng lắp đặt và tháo dỡ, không cần kỹ thuật hàn phức tạp. Thường dùng cho các đường ống nhỏ hoặc trong nội thất.

• Hàn trực tiếp: Tạo ra một kết nối kín tuyệt đối, chịu áp lực và tải trọng lớn hơn kết nối ren.

• Flange tiêu chuẩn: Được gia công theo các tiêu chuẩn quốc tế như JIS, DIN, ANSI để đồng bộ với các loại pipe flange khác trong hệ thống.



Thông Số Kỹ Thuật Của 100mm Floor Flange

Đây là phần quan trọng nhất để đảm bảo khả năng lắp đặt thành công.

Tại sao tiêu chuẩn lại ảnh hưởng đến khả năng lắp đặt? Vì mỗi tiêu chuẩn quốc tế (ANSI của Mỹ, JIS của Nhật, DIN của Đức) sẽ quy định một bộ thông số kích thước, số lỗ bu-lông và đường kính PCD khác nhau. Việc chọn sai tiêu chuẩn sẽ khiến các lỗ bu-lông không trùng khớp, dẫn đến không thể lắp đặt được.

So Sánh Floor Flange Inox Và Gang

Việc lựa chọn giữa inox và gang luôn là một bài toán cân đối giữa hiệu năng và chi phí.

Khi nào nên chọn inox 304? Khi hệ thống đường ống vận hành trong môi trường ẩm ướt (như trạm bơm nước sạch), ngoài trời hoặc yêu cầu thẩm mỹ cao.Khi nào gang là đủ dùng? Trong các hệ thống HVAC, PCCC trong nhà, nơi không khí khô ráo, ít bị ăn mòn, hoặc trong các thiết kế nội thất Industrial yêu cầu vẻ ngoài thô mộc, đen thẫm.

Floor Flange Và Pipe Flange Khác Nhau Thế Nào?

Đây là một sự nhầm lẫn vô cùng phổ biến, đặc biệt là với những người mới tiếp xúc với ngành piping.

100mm Floor Flange Được Dùng Trong Những Trường Hợp Nào?

Nhờ kích thước tối ưu (DN100 là kích thước ống trục chính phổ biến), 100mm floor flange được ứng dụng rộng rãi:

• Hệ thống đường ống công nghiệp: Làm bệ đỡ cho các đường ống dẫn nước, dầu, khí trục chính tại trạm bơm, nhà máy.

• Hệ thống HVAC: Cố định các đường ống nước lạnh của Chiller hoặc đường ống gió đứng.

• Hệ thống PCCC: Làm chân đế cho các trụ cứu hỏa hoặc bệ đỡ cho đường ống chính.

• Nội thất Industrial: Một chân bàn kệ sách DIY độc đáo được tạo ra bởi một floor flange thô mộc và một ống thép đen.

Tình huống thực tế: Hãy tưởng tượng một đường ống PCCC rung lắc mạnh tại đầu hút máy bơm. Nếu thiếu đi sự hỗ trợ của một flange cố định, rung động này có thể truyền đi xa và làm lỏng các van butterfly valve hay phụ kiện lân cận. Trong khi đó, floor flange industrial lại được sử dụng làm điểm nhấn thô mộc, mạnh mẽ cho các thiết kế nội thất phong cách Industrial.

Sai Lầm Thường Gặp Khi Chọn Floor Flange

Một lỗi nhỏ trong khâu lựa chọn có thể dẫn đến hậu quả lớn.

1. Chọn sai kích thước ren: Vặn một ống ren 3 inch vào một floor flange 4 inch.

2. Không kiểm tra tải trọng: Sử dụng một mặt bích gang mỏng để neo một đường ống chịu tải trọng động và rung lắc lớn.

3. Dùng vật liệu không phù hợp: Sử dụng gang ngoài trời biển.

4. Sai tiêu chuẩn bulong: Mua mặt bích tiêu chuẩn JIS nhưng dùng bu-lông tiêu chuẩn ANSI.

5. Không xử lý chống gỉ: Lắp đặt mặt bích gang trong môi trường ẩm mà không sơn phủ bảo vệ.

Hậu quả là hệ thống bị lỏng kết cấu, rò rỉ lưu chất, ăn mòn vật liệu, và giảm tuổi thọ toàn bộ công trình một cách nhanh chóng.

Checklist Chọn 100mm Floor Flange Phù Hợp

Để đảm bảo chọn đúng thiết bị ngay từ lần đầu tiên, các kỹ sư có thể áp dụng checklist 6 bước tiêu chuẩn sau:

1. Xác định ứng dụng thực tế: Công nghiệp nặng, HVAC hay nội thất DIY?

2. Kiểm tra tải trọng: Trọng lượng đường ống, áp suất vận hành và biên độ rung lắc là bao nhiêu?

3. Lựa chọn vật liệu phù hợp: Chống ăn mòn hay tối ưu chi phí?

4. Kiểm tra kích thước ren/ống: DN100 hay ống 4 inch?

5. Kiểm tra môi trường sử dụng: Ngoài trời, trong nhà hay môi trường biển?

6. Đồng bộ tiêu chuẩn lắp đặt: Đảm bảo toàn bộ hệ thống piping cùng một tiêu chuẩn (JIS, ANSI, DIN).

Ví dụ thực tế: Đối với một bệ đỡ đường ống hơi nóng DN100 ngoài trời tại một nhà máy hóa chất, checklist chọn 100mm floor flange tối ưu sẽ là: Floor flange inox 316 (để kháng axit nhẹ và môi trường ngoài trời), kết nối hàn trực tiếp (để chịu áp lực hơi nóng), tiêu chuẩn JIS 20K (để đồng bộ với hệ thống van hơi cao áp). Cấu hình này vừa đảm bảo an toàn tuyệt đối vừa tránh lãng phí ngân sách mua gang không chịu được hóa chất.

Lưu Ý Khi Lắp Đặt Floor Flange

Quá trình lắp đặt quyết định đến 50% tuổi thọ của thiết bị.

• Căn chỉnh đồng tâm: Đảm bảo trục của đường ống và floor flange thẳng hàng.

• Siết bulong đều lực: Áp dụng phương pháp siết theo hình sao hoặc đối xứng để tránh làm biến dạng mặt bích.

• Kiểm tra mặt phẳng lắp: Sàn nhà hoặc tường phải phẳng và đủ độ cứng để chịu tải trọng.

Chuyên gia lưu ý: Khoảng cách giữa các bu-lông neo và độ dày nền bê tông lắp đặt là vô cùng quan trọng để đảm bảo khả năng chịu lực nổ của nền. Nếu lắp gần máy bơm, có thể bạn sẽ cần lắp thêm các phụ kiện giảm rung chuyên dụng để hỗ trợ.

Câu Hỏi Thường Gặp Về 100mm Floor Flange (FAQ)

FAQ 1: 100mm floor flange dùng để làm gì?

100mm floor flange là phụ kiện chuyên dụng được dùng để cố định một đường ống, một cột trụ cơ khí hoặc một kết cấu nào đó (như nội thất DIY) xuống một bề mặt phẳng như sàn nhà hoặc tường, tạo ra một bệ neo chắc chắn, chịu được tải trọng tĩnh và động.

FAQ 2: Floor flange có phải flange nối ống không?

Mặc dù cùng tên gọi "flange", floor flange có chức năng và thiết kế hoàn toàn khác so với pipe flange (mặt bích nối ống). Floor flange được thiết kế với mặt phẳng đế rộng để neo xuống sàn, trong khi pipe flange được thiết kế để tạo ra một mối nối kín giữa hai đầu ống.

FAQ 3: Nên chọn floor flange inox hay gang?

Việc lựa chọn phụ thuộc vào ngân sách và điều kiện môi trường cụ thể. Nên ưu tiên chọn floor flange inox cho các ứng dụng trong môi trường ẩm ướt, hóa chất hoặc ngoài trời. Trong khi đó, floor flange gang là một lựa chọn kinh tế cho các hệ thống HVAC, PCCC trong nhà, nơi khô ráo, ít bị ăn mòn.

FAQ 4: 100mm floor flange có chịu áp lực được không?

Mặc dù floor flange DN100 được gia công theo các tiêu chuẩn chịu áp PN10, PN16, v.v., chức năng chính của nó là để chịu tải trọng cơ học và lực uốn ở chân đế, không phải là để chịu áp lực nổ nội tại như pipe flange.

FAQ 5: Floor flange có dùng cho nội thất được không?

Hoàn toàn được. Các loại floor flange thép hoặc gang thô mộc đang là một thành phần không thể thiếu trong các thiết kế nội thất phong cách Industrial hoặc Steampunk, tạo ra các chân bàn kệ sách DIY độc đáo.

Tổng Kết

100mm floor flange là một phụ kiện tối quan trọng để mang lại sự chắc chắn tuyệt đối, khả năng gia cường và bệ neo ổn định cho mọi hệ thống piping cũng như kết cấu. Việc lựa chọn đúng vật liệu, kích thước ren, độ dày mặt bích và tiêu chuẩn gia công không chỉ giúp tăng độ bền, an toàn tuyệt đối cho công trình mà còn giúp doanh nghiệp tiết kiệm tối đa chi phí bảo trì và rủi ro dừng máy do sự cố.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về 100mm Floor Flange
