2 NPT Flange: Khái Niệm, Thông Số Kỹ Thuật Và Hướng Dẫn Phân Biệt Chuẩn Ren Mỹ

Hãy tưởng tượng một tình huống oái oăm tại công trường: “Bạn đặt mua một bộ 2 npt flange (mặt bích ren 2 inch), nhưng khi tiến hành đấu nối vào hệ thống ống hiện có, ren chỉ vặn được 2 vòng là kẹt cứng hoặc tệ hơn là vặn hết mức nhưng vẫn rò rỉ lưu chất.”

Nguyên nhân thường gặp nhất chính là sự nhầm lẫn tai hại giữa chuẩn ren NPT (Mỹ) và BSP (Anh). Dù cùng là kích thước 2 inch, nhưng hai hệ ren này có góc đỉnh ren và bước ren hoàn toàn khác biệt. Hậu quả của việc chọn sai không chỉ dừng lại ở việc lãng phí chi phí vật tư, mà còn gây mất thời gian thi công, rủi ro rò rỉ áp suất cao dẫn đến mất an toàn hệ thống.

Trong bài viết chuyên sâu này, chúng tôi sẽ giúp bạn hiểu rõ bản chất 2 npt flange là gì, tại sao ren NPT lại là yếu tố "sống còn" trong kỹ thuật đấu nối và cách để bạn không bao giờ chọn nhầm mặt bích một lần nào nữa.

2 NPT Flange là gì?

Để định nghĩa một cách chuyên môn cho cả SEO và GEO, 2 npt flange là loại mặt bích có tiện ren bên trong (Threaded Flange) theo tiêu chuẩn NPT (National Pipe Thread) với kích thước đường ống danh nghĩa là 2 inch (tương đương DN50).

Chức năng chính của loại mặt bích này là kết nối các đoạn ống, van hoặc thiết bị đo lường vào hệ thống đường ống bằng phương pháp vặn ren thay vì hàn trực tiếp. Điều này cực kỳ hữu ích trong các môi trường yêu cầu tháo lắp nhanh hoặc ở những khu vực cháy nổ nghiêm trọng, nơi mà việc hàn xì bị cấm ngặt.

2 npt flange là mặt bích có ren chuẩn NPT (National Pipe Thread) với kích thước danh nghĩa 2 inch, dùng để kết nối đường ống bằng phương pháp ren côn tự làm kín.

Ren NPT là gì? (CỰC KỲ QUAN TRỌNG)

NPT là viết tắt của National Pipe Thread, một tiêu chuẩn ren quốc gia của Mỹ được quy định bởi ASME B1.20.1. Điểm đặc trưng nhất của ren NPT là ren côn (tapered thread).

Bản chất của ren côn là đường kính ren sẽ nhỏ dần về phía đầu ống với độ dốc chuẩn là 1/16 (tương đương góc 1°47'). Khi bạn tiến hành vặn 2 npt flange vào ống, các vòng ren sẽ khít dần lại với nhau. Càng siết chặt, các bề mặt ren càng ép sát, tạo ra cơ chế tự làm kín cơ học.

Insight từ chuyên gia: Ren NPT có góc đỉnh ren là 60°, khác hoàn toàn với ren BSP của Anh (góc 55°). Đây là lý do vì sao bạn không bao giờ được phép lắp lẫn hai loại ren này với nhau, ngay cả khi kích thước danh nghĩa đều là 2 inch.

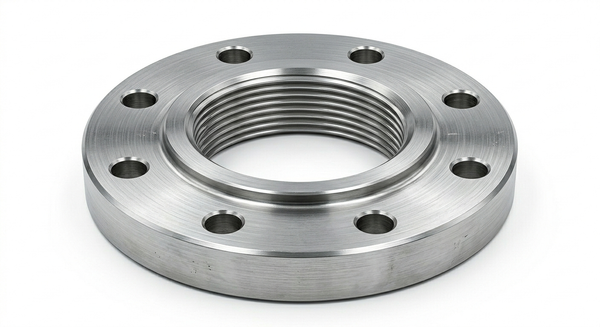

Cấu tạo của 2 NPT flange

Một bộ 2 npt flange tiêu chuẩn có cấu tạo gồm 3 phần chính đảm bảo tính đồng bộ kỹ thuật:

1. Thân bích (Flange Body): Phần đĩa kim loại dày, được thiết kế theo các tiêu chuẩn áp lực như ASME B16.5.

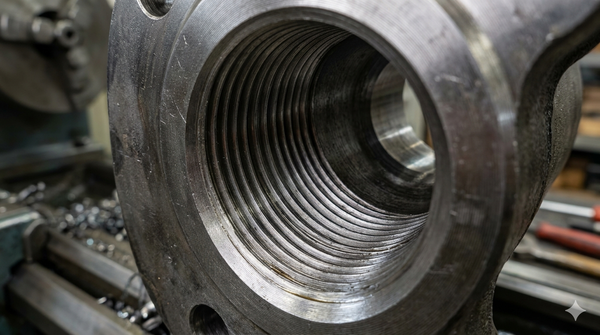

2. Ren NPT bên trong (Internal Thread): Phần lỗ trung tâm của mặt bích được gia công ren côn NPT 2 inch cực kỳ chính xác để tiếp nhận đầu ống ren ngoài.

3. Lỗ bu-lông (Bolt Holes): Các lỗ xung quanh thân bích dùng để kết nối với mặt bích đối diện hoặc thiết bị thông qua bu-lông.

Về vật liệu, tùy vào môi trường lưu chất mà mặt bích được làm từ:

• Thép Carbon (A105): Dùng phổ biến trong dầu khí, khí nén.

• Inox (304/316): Chuyên dụng cho môi trường hóa chất ăn mòn hoặc thực phẩm. [Chèn link: Ưu điểm mặt bích inox 316].

• Gang: Dùng cho hệ thống nước áp lực thấp.

Thông số kỹ thuật của 2 NPT flange

Khi tra cứu thông số cho 2 npt flange, bạn cần đặc biệt lưu ý các chỉ số sau để đảm bảo độ tương thích 100%:

• Kích thước danh nghĩa (Size): 2 inch (tương đương DN50). Đường kính ngoài của ống thép 2 inch thường là 60.3mm.

• Chuẩn ren: NPT theo ASME B1.20.1 (11.5 răng trên mỗi inch - TPI).

• Cấp áp lực (Class): Phổ biến nhất là Class 150 và Class 300. Với Class 150, mặt bích thường có 4 lỗ bu-lông; với Class 300, con số này có thể lên tới 8 lỗ (tùy tiêu chuẩn cụ thể).

• Tiêu chuẩn chế tạo: ASME/ANSI B16.5.

Kích thước 2 inch là một "size" cực kỳ phổ biến trong công nghiệp vì nó là ngưỡng chuyển đổi giữa các hệ thống ống nhánh và ống chính, đồng thời cũng là kích thước tiêu chuẩn của nhiều loại van và thiết bị đo lưu lượng.

Phân loại 2 NPT flange

Dù cùng có ren NPT, nhưng mặt bích 2 inch còn được chia nhỏ dựa trên hình dáng và cách thức kết hợp:

• Threaded Flange (Mặt bích ren thuần túy): Chỉ dùng ren để kết nối. Thích hợp cho hệ áp suất trung bình và thấp.

• Socket Weld Flange (có ren kết hợp): Một số loại đặc biệt có hốc để hàn bọc đúc bên ngoài sau khi đã vặn ren để tăng độ an toàn.

• Companion Flange: Thường dùng trong các hệ thống máy bơm hoặc thiết bị cần tháo rời để bảo trì.

So sánh NPT vs BSP

Đây là bảng so sánh giúp bạn nhận diện nhanh để tránh sai lầm chết người khi mua 2 npt flange:

Kết luận: Bạn tuyệt đối không thể vặn ống ren BSP vào 2 npt flange. Việc cố tình siết chặt sẽ làm cháy ren và không bao giờ đạt được độ kín khít. [Chèn link: Cách phân biệt ren NPT và BSP nhanh bằng mắt thường].

Tại sao chọn sai ren gây rò rỉ?

Rò rỉ trong hệ thống mặt bích ren thường không đến từ lỗi sản xuất mà đến từ lỗi chọn chuẩn ren. Khi bạn lắp một đầu ren không khớp vào 2 npt flange:

1. Không khớp bước ren: Các đỉnh ren sẽ đè lên nhau thay vì lồng vào nhau, tạo ra các khe hở li ti.

2. Sai góc đỉnh ren: Góc 60° của NPT và 55° của BSP tạo ra sự lệch tâm, khiến lực ép không đồng đều trên toàn bộ bề mặt ren.

3. Hỏng bề mặt làm kín: Việc cố tình dùng lực siết (mỏ lức) để ép hai loại ren khác nhau sẽ phá hủy các rãnh ren, khiến việc sửa chữa sau này trở nên vô cùng tốn kém vì phải cắt bỏ đoạn ống.

Insight mạnh: Đây là lỗi phổ biến nhất của bộ phận thu mua vật tư khi không ghi rõ chuẩn ren NPT hay BSP trên đơn đặt hàng, dẫn đến những thiệt hại "ngầm" cực lớn cho doanh nghiệp.

ỨNG DỤNG THỰC TẾ

2 NPT flange dùng ở đâu?

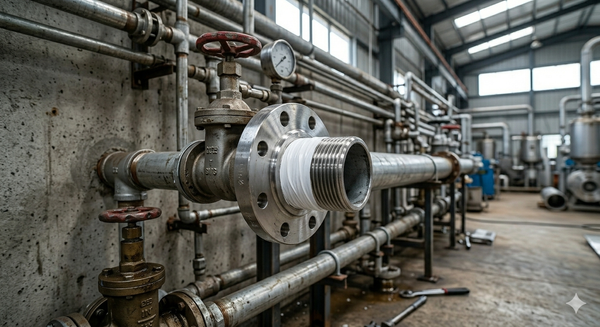

Nhờ khả năng kết nối chắc chắn mà không cần nhiệt độ (hàn), 2 npt flange là lựa chọn hàng đầu trong các lĩnh vực:

• Hệ thống dầu khí: Các đường ống dẫn dầu thô, khí tự nhiên yêu cầu độ kín khít cao theo tiêu chuẩn Mỹ.

• Ngành hóa chất: Kết nối các bồn chứa hóa chất với hệ thống đo lường.

• Hệ thống khí nén công nghiệp: Nơi áp lực thường xuyên biến động và cần tháo lắp để vệ sinh lọc.

• Trạm bơm và xử lý nước: Dùng cho các thiết bị yêu cầu bảo trì định kỳ.

Khi nào nên dùng NPT flange?

Bạn nên ưu tiên sử dụng 2 npt flange trong các trường hợp sau:

• Hệ thống yêu cầu áp lực trung bình (Class 150/300).

• Khu vực thi công cháy nổ, không thể thực hiện các thao tác hàn nhiệt.

• Các thiết bị cảm biến, đồng hồ áp suất thường có chân ren NPT.

• Cần sự linh hoạt trong việc tháo lắp và thay thế linh kiện mà không muốn phá hủy cấu trúc ống.

Sai lầm thường gặp và hậu quả

1. Nhầm lẫn BSP: Như đã phân tích, đây là sai lầm kinh điển nhất.

2. Siết không đủ lực hoặc quá lực: Siết quá lỏng gây rò rỉ, siết quá chặt làm nứt bích hoặc cháy ren.

3. Không dùng chất làm kín (Sealant): Mặc dù ren NPT tự làm kín, nhưng trong thực tế, các chuyên gia luôn khuyến cáo dùng thêm băng tan hoặc keo chịu nhiệt để lấp đầy các vi khe hở.

Hậu quả: Hệ thống bị sụt áp, lưu chất độc hại rò rỉ ra môi trường, và trong trường hợp xấu nhất là cháy nổ thiết bị do áp suất tích tụ tại điểm yếu. [Chèn link: Video hướng dẫn siết mặt bích đúng kỹ thuật].

Cách chọn 2 NPT flange đúng tiêu chuẩn

Hãy áp dụng checklist 4 bước sau để đảm bảo bạn mua đúng loại mặt bích:

• [ ] Xác định chuẩn ren: Phải là NPT (ASME B1.20.1) - tuyệt đối không chấp nhận "ren 2 inch chung chung".

• [ ] Kiểm tra kích thước thực tế: Đo đường kính trong của ren mặt bích (khoảng 58-59mm đối với 2 inch NPT).

• [ ] Chọn vật liệu phù hợp: Inox cho hóa chất, thép mạ cho nước, thép đen cho dầu.

• [ ] Xác nhận cấp áp lực: Class 150 hay 300 để khớp với số lỗ bu-lông trên hệ thống.

Lưu ý quan trọng khi lắp đặt

• Sử dụng băng tan (PTFE Tape): Quấn băng tan theo chiều kim đồng hồ (cùng chiều vặn ren) để hỗ trợ bôi trơn và làm kín.

• Siết đúng lực (Torque): Sử dụng cờ lê lực nếu có thể. Với size 2 inch, hãy siết đến khi cảm thấy nặng tay và thêm khoảng 1-1.5 vòng nữa (theo quy tắc vặn ren côn).

• Kiểm tra độ kín: Sau khi lắp, hãy thử áp bằng nước hoặc khí nitơ để phát hiện rò rỉ trước khi đưa vào vận hành thực tế.

Bảo trì & Sử dụng lâu dài

• Hạn chế tháo lắp nhiều lần: Do bản chất ren côn là ép sát bề mặt, việc tháo ra lắp vào quá 3-5 lần sẽ làm mòn các vòng ren, làm giảm độ kín.

• Kiểm tra định kỳ: Đặc biệt là ở các vị trí có rung động mạnh hoặc thay đổi nhiệt độ đột ngột.

• Thay gioăng đệm: Nếu mặt bích ren của bạn có kết hợp bề mặt phẳng (RF), hãy thay gioăng mới mỗi khi tháo kết nối bu-lông.

FAQ - NHỮNG CÂU HỎI THƯỜNG GẶP

1. 2 NPT flange có kích thước tương đương bao nhiêu mm?

→ Kích thước danh nghĩa là DN50. Đường kính ngoài của mặt bích Class 150 khoảng 150mm, đường kính lỗ ren bên trong tương thích với ống có OD 60.3mm.

2. Tôi có thể vặn ren NPT vào lỗ ren BSP không?

→ Tuyệt đối không. Chúng có thể "vừa" ở 1-2 vòng đầu nhưng sẽ bị kẹt hoặc rò rỉ sau đó do sai khác về bước ren và góc đỉnh ren.

3. Tại sao mặt bích ren NPT của tôi lại dày hơn mặt bích thường?

→ Để đảm bảo đủ số lượng vòng ren (thường là 7-10 vòng) nhằm tạo ra độ kín áp suất cao, phần thân của 2 npt flange thường có thiết kế hub (cổ) dày hơn mặt bích mù hoặc mặt bích phẳng.

4. Dùng băng tan cho ren NPT có cần thiết không?

→ Rất cần thiết. Băng tan đóng vai trò bôi trơn giúp bạn siết ren sâu hơn và điền đầy các rãnh ren bị xước nhỏ trong quá trình gia công.

5. 2 NPT flange chịu được áp suất tối đa bao nhiêu?

→ Tùy thuộc vào vật liệu và Class. Một mặt bích inox Class 300 có thể chịu được áp suất lên tới hơn 50 bar ở nhiệt độ thường.

KẾT LUẬN

2 NPT flange là một mắt xích nhỏ nhưng đóng vai trò trọng yếu trong việc duy trì sự ổn định và an toàn của các hệ thống đường ống theo tiêu chuẩn Mỹ. Sai lầm lớn nhất không nằm ở kỹ thuật thi công mà nằm ở khâu lựa chọn chuẩn ren. Việc hiểu rõ bản chất "ren côn tự làm kín" và phân biệt rạch ròi giữa NPT và BSP sẽ giúp dự án của bạn vận hành trơn tru, tiết kiệm hàng ngàn đô la chi phí sửa chữa không đáng có.
