25a Flange: Vì Sao Kích Thước Này Được Sử Dụng Phổ Biến Trong Hệ Thống Đường Ống?

Trong môi trường công nghiệp, việc thiết lập một hệ thống đường ống an toàn, không rò rỉ là yếu tố sống còn đối với hiệu suất nhà máy. Hãy tưởng tượng một mạng lưới đường ống cấp nước làm mát chằng chịt, một hệ thống khí nén áp lực cao, hay hệ thống PCCC luôn phải ở trạng thái sẵn sàng. Điểm yếu nhất của các hệ thống này thường nằm ở những vị trí khớp nối. Lúc này, kết nối mặt bích trở thành giải pháp tối ưu nhất để đảm bảo độ kín khít và chịu lực.

Trong số vô vàn các kích cỡ vật tư, 25a flange nổi lên như một quy chuẩn thiết kế cực kỳ phổ biến. Bạn sẽ dễ dàng bắt gặp kích thước này ở các đường nhánh, ống dẫn phụ, hay các điểm kết nối van bơm quy mô nhỏ. Vậy chính xác thì mặt bích 25A là gì, mang những đặc tính kỹ thuật nào và tại sao nó lại được các kỹ sư tin dùng đến vậy? Hãy cùng đi sâu vào phân tích qua lăng kính chuyên môn.

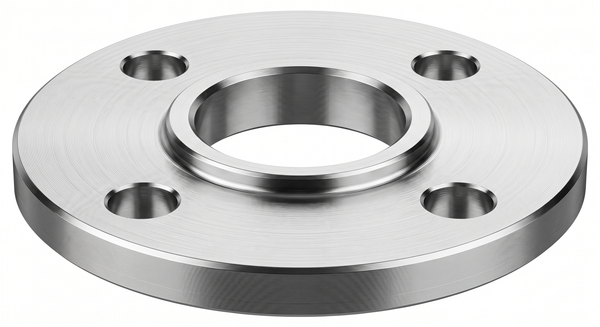

25A Flange Là Gì?

Để hiểu cặn kẽ về sản phẩm này, chúng ta cần bóc tách từ tên gọi của nó. 25A thực chất là ký hiệu kích thước danh nghĩa (Nominal Size) dựa theo hệ thống tiêu chuẩn công nghiệp Nhật Bản (JIS). Con số này tương đương với kích thước DN25 theo chuẩn Châu Âu, và có đường kính danh nghĩa quy đổi xấp xỉ 1 inch.

Vậy 25a flange là loại mặt bích công nghiệp được gia công chuyên biệt để hàn hoặc lắp ráp vào các đường ống có kích thước danh nghĩa là 25A. Chức năng chính của nó là tạo ra một mặt phẳng chịu lực, liên kết chặt chẽ hai đoạn ống, hoặc kết nối ống với các thiết bị như van, bơm, bồn chứa.

Cấu tạo cơ bản của mặt bích 25a bao gồm:

• Vành bích: Phần đĩa kim loại phẳng, đóng vai trò chịu lực chính cho toàn bộ kết nối.

• Lỗ bulong: Các lỗ được khoan xuyên qua vành bích với số lượng và đường kính chính xác theo tiêu chuẩn, dùng để xỏ bulong siết chặt.

• Bề mặt làm kín (Facing): Vị trí tiếp xúc trực tiếp với gioăng đệm, được gia công để tăng độ bám và ngăn rò rỉ.

• Cổ hàn hoặc thân bích: Tùy từng loại mà phần này sẽ có thiết kế khác nhau để liên kết với thân ống (hàn hoặc vặn ren).

Nguyên lý hoạt động của dòng phụ kiện đường ống này khá đơn giản nhưng hiệu quả tuyệt đối. Khi các bulong được siết chặt với lực đồng đều, bề mặt kim loại của hai mặt bích sẽ ép chặt vào lớp gioăng ở giữa. Lực ép này khiến gioăng biến dạng đàn hồi, lấp đầy mọi khe hở vi mô, qua đó chống rò rỉ lưu chất hoàn toàn. Đồng thời, cơ chế siết bulong cho phép thao tác tháo lắp và bảo trì cực kỳ nhanh chóng.

25A Tương Đương DN Bao Nhiêu Và Có Ý Nghĩa Gì?

Sự đa dạng về nguồn gốc thiết bị trong một nhà máy thường dẫn đến việc kỹ sư phải nắm rõ các quy đổi kích thước để tránh nhầm lẫn khi mua vật tư.

Bảng quy đổi kích thước cơ bản:

Tại sao lại tồn tại quá nhiều cách gọi cho cùng một cỡ ống?

Sự khác biệt này bắt nguồn từ các nền công nghiệp kỹ thuật lâu đời. Tiêu chuẩn JIS sử dụng hậu tố "A" (hệ mm) hoặc "B" (hệ inch) để chỉ định. Tiêu chuẩn DIN của Châu Âu chuộng dùng "DN" (Diamètre Nominal). Trong khi đó, tiêu chuẩn ANSI của Mỹ lại quen dùng hệ inch (NPS).

Ý nghĩa cốt lõi của kích thước danh nghĩa là bạn cần hiểu rằng 25A hay DN25 không phải là đường kính đo thực tế bằng thước kẹp. Ví dụ, ống chuẩn 25A thường có đường kính ngoài (OD) thực tế là 34.0 mm, chứ không phải 25 mm. Kích thước danh nghĩa chỉ là một mã định danh tiêu chuẩn hóa, làm cơ sở vững chắc để các kỹ sư lựa chọn đường ống, van, và mặt bích dn25 tương thích hoàn hảo với nhau.

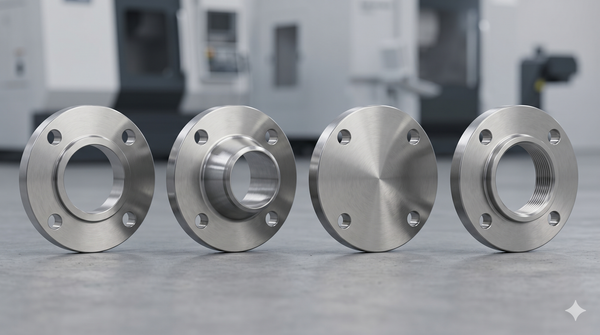

Các Loại 25A Flange Phổ Biến Hiện Nay

Dựa vào yêu cầu chịu lực và đặc thù lắp đặt của hệ thống, mặt bích 25a được thiết kế thành nhiều chủng loại khác nhau. Dưới đây là phân tích kỹ thuật về các dòng phổ biến nhất:

• Slip On Flange (SO - Mặt bích hàn trượt): Đường kính trong của bích lớn hơn một chút so với ống. Ống luồn qua bích và được hàn ở cả mặt trong lẫn mặt ngoài. Slip on flange rất dễ thi công, căn chỉnh đơn giản, chi phí sản xuất thấp. Nhược điểm là khả năng chịu sốc áp lực không bằng bích hàn cổ.

• Welding Neck Flange (WN - Mặt bích hàn cổ): Thiết kế có phần cổ dài, thon dần và hàn đối đầu trực tiếp với ống. Cấu trúc của welding neck flange giúp phân tán ứng suất, chịu được áp lực cực cao, nhiệt độ khắc nghiệt và có độ bền lớn nhất.

• Blind Flange (BL - Mặt bích mù): Không có lỗ ở tâm. Blind flange đóng vai trò như một nắp chụp để bịt kín đoạn cuối của hệ thống đường ống, cho phép mở ra dễ dàng khi cần xả đáy hoặc mở rộng hệ thống sau này.

• Threaded Flange (Mặt bích ren): Không yêu cầu kỹ thuật hàn. Mặt bích kết nối với ống thông qua các bước ren bên trong. Threaded flange là lựa chọn số một cho các khu vực dễ cháy nổ, hệ thống áp lực thấp hoặc những nơi không được phép phát sinh tia lửa hàn.

• Socket Weld Flange (Mặt bích hàn lồng): Ống được chèn vào một bậc lõm bên trong bích và chỉ cần hàn một đường bên ngoài. Rất thích hợp cho các hệ thống đường ống 25A có áp suất cao và yêu cầu dòng chảy mượt mà, ít nhiễu động.

• Lap Joint Flange (Mặt bích lỏng): Bích không gắn chết vào ống mà xoay tự do quanh một đoạn ống đệm (stub end). Loại này sinh ra dành cho các hệ thống cần tháo lắp bảo trì liên tục hoặc khó khăn trong việc căn chỉnh tâm lỗ bulong.

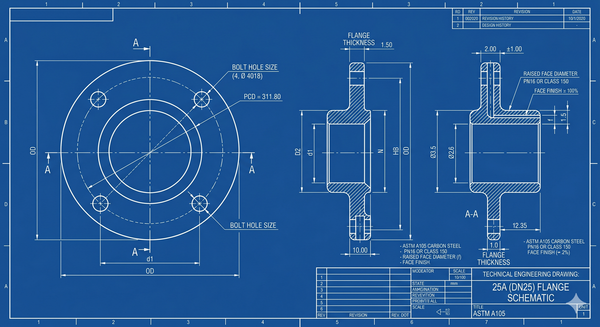

Thông Số Kỹ Thuật Quan Trọng Của 25A Flange

Khi thiết kế hoặc thay thế vật tư, việc nắm vững thông số của mặt bích 25a là điều kiện tiên quyết để đảm bảo tính an toàn.

• Tiêu chuẩn sản xuất phổ biến:

  • Hệ JIS (Nhật): Phổ biến nhất là flange jis 10k 25a (chịu áp lực 10kg/cm2) và flange jis 5k 25a (hệ thống áp lực thấp).

  • Hệ DIN (Đức): Tiêu chuẩn din flange như DIN PN10, DIN PN16.

  • Hệ ANSI (Mỹ): ansi flange Class 150, Class 300.

• Áp lực làm việc: Mỗi hệ tiêu chuẩn quy định mức áp suất riêng. 5K tương đương khoảng 5 bar, 10K/PN10 khoảng 10 bar, PN16 khoảng 16 bar. Áp suất này tính ở điều kiện nhiệt độ thường.

• Vật liệu chế tạo:

  • Thép carbon: Thép flange 25a (như SS400, A105) có giá thành tốt, dùng cho nước, khí nén.

  • Thép không gỉ (Inox): Inox flange 25a (Inox 201, 304, 316) có khả năng chống ăn mòn tuyệt vời, bắt buộc dùng trong ngành thực phẩm, hóa chất và môi trường vi sinh.

  • Gang: Dùng cho hệ thống cấp thoát nước sinh hoạt áp lực thấp.

• Kiểu bề mặt (Facing):

  • Raised Face (RF): Bề mặt có gờ nhô lên, giúp tập trung lực ép vào gioăng, phổ biến nhất.

  • Flat Face (FF): Bề mặt phẳng hoàn toàn, thường kết hợp với gioăng toàn mặt, dùng cho mặt bích gang để tránh nứt gãy.

• Kích thước cơ bản: Yếu tố sống còn bao gồm Đường kính ngoài (OD), Số lượng lỗ bulong (thường là 4 lỗ đối với size 25A) và Khoảng cách tâm lỗ (PCD).

So Sánh 25A Flange JIS, DIN Và ANSI

Một sai lầm kỹ thuật phổ biến là mặc định mặt bích 25A của chuẩn nào cũng lắp vừa cho hệ thống ống 1 inch. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt:

Tại sao không thể lắp lẫn hoàn toàn?

Như phân tích ở trên, dù cùng định danh là DN25 hay 25A, nhưng jis flange và din flange có thông số PCD (khoảng cách giữa tâm các lỗ bulong) lệch nhau hoàn toàn. Nếu cố tình lắp chéo, bạn sẽ không thể xỏ lọt bulong qua hai mặt bích. Dù có dùng biện pháp nong lỗ (cực kỳ cấm kỵ trong kỹ thuật), sự sai lệch bề mặt sẽ khiến lực ép không đều, kết quả tất yếu là hỏng gioăng và xé rách liên kết khi có áp lực.

Tại Sao 25A Flange Được Ưa Chuộng Trong Công Nghiệp?

Không phải ngẫu nhiên mà mặt bích dn25 (25A) lại có mặt trong mọi kho vật tư nhà máy. Sự ưa chuộng này đến từ những giá trị cốt lõi về kỹ thuật và bài toán kinh tế:

• Kích thước "vàng" phổ biến: 25A (~1 inch) là kích thước lý tưởng cho các đường ống phân phối nhánh, ống bypass, dẫn lưu chất vào máy móc thiết bị vừa và nhỏ. Nó không quá to gây lãng phí, cũng không quá nhỏ gây tắc nghẽn lưu lượng.

• Dễ tìm vật tư, tương thích cao: Do tính phổ dụng, bạn có thể mua 25a flange ở bất kỳ đại lý vật tư nào. Chúng dễ dàng tích hợp với các loại van bi, van góc, bẫy hơi cùng kích cỡ.

• Chi phí đầu tư hợp lý: Kích thước nhỏ gọn đồng nghĩa với việc tiêu tốn ít vật liệu kim loại hơn. Ngay cả khi nâng cấp lên inox flange 25a (Inox 304, 316), mức chi phí chênh lệch vẫn nằm trong vùng an toàn của dự án.

• Dễ bảo trì và lắp đặt: Trọng lượng nhẹ giúp kỹ sư thao tác bằng tay dễ dàng mà không cần cẩu trục. Chỉ cần một bộ cờ lê cơ bản là có thể tháo lắp nhanh chóng, rút ngắn thời gian dừng chuyền máy (downtime).

• Đa dạng vật liệu: Đáp ứng từ môi trường nước sạch thông thường (thép) cho đến hóa chất ăn mòn mạnh (Inox 316, nhựa PTFE bọc ngoài).

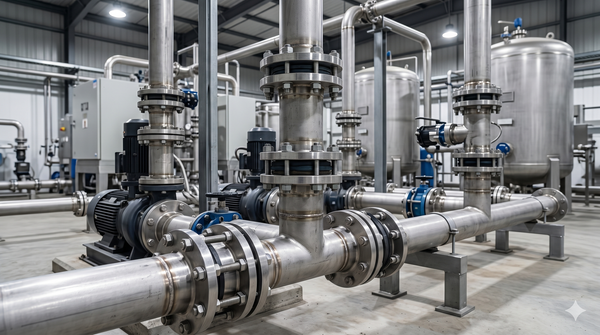

Ứng Dụng Của 25A Flange Trong Các Hệ Thống Công Nghiệp

Khả năng chịu lực và sự đa dạng tiêu chuẩn giúp mặt bích kích thước này vươn vòi đến hầu hết các ngành công nghiệp mũi nhọn:

• Hệ thống cấp nước sinh hoạt và công nghiệp: Dùng thép flange 25a mạ kẽm để kết nối các cụm van giảm áp, đồng hồ đo lưu lượng nước nhánh trước khi đưa vào các xưởng sản xuất.

• Hệ thống khí nén: Kết nối ống dẫn từ máy nén khí trung tâm đến các trạm phân phối cục bộ, cấp khí cho xilanh, máy chà nhám.

• Hệ thống PCCC: Kết nối vào các họng phun, van xả áp phụ trong mạng lưới chữa cháy vách tường. Thường dùng loại chịu áp lực cao và có chứng chỉ kiểm định PCCC.

• Nhà máy thực phẩm và đồ uống: Ứng dụng inox flange 25a (chuẩn vi sinh) trong các đường ống dẫn sữa, bia, siro. Đảm bảo không đóng cặn, chống rỉ sét và dễ dàng xịt rửa CIP (Clean In Place).

• Hệ thống HVAC: Góp mặt trong các cụm van điều khiển nước lạnh (Chiller) cấp cho các dàn lạnh AHU, FCU công suất nhỏ.

• Nhà máy hóa chất nhẹ: Liên kết các bồn chứa dung môi, đường ống chiết rót hóa chất nhờ đặc tính chống ăn mòn của thép không gỉ.



Những Sai Lầm Thường Gặp Khi Chọn 25A Flange

Mua sai vật tư không chỉ gây chậm tiến độ mà còn tiềm ẩn nguy cơ mất an toàn lao động. Dưới đây là các "bẫy" kỹ thuật phổ biến:

• Nhầm lẫn đường kính: Tưởng 25A là 25mm đường kính ngoài nên mua nhầm ống. Thực tế ống 25A có OD là 34mm.

• Chọn sai tiêu chuẩn kết nối: Van thiết kế chuẩn ANSI nhưng lại mua mặt bích bích bích hàn chuẩn JIS 10K. Hậu quả là lỗ bulong bị lệch pha, không thể lắp đặt.

• Khinh suất về áp lực làm việc: Dùng flange jis 5k 25a (5 bar) cho hệ thống lò hơi áp suất lên tới 12 bar, dẫn đến nguy cơ nổ vỡ cực kỳ nguy hiểm.

• Tiếc tiền chọn sai vật liệu: Dùng bích thép cho môi trường dẫn hóa chất có tính axit. Sau vài tháng, bích sẽ bị ăn mòn rỗ, mất khả năng chịu lực.

• Không đồng bộ phụ kiện: Bích chịu áp lực tốt nhưng lại mua gioăng cao su thường rẻ tiền, hoặc bulong cấp bền thấp.

Hậu quả: Nhẹ thì rò rỉ lưu chất gây bẩn nhà xưởng, nặng thì giảm tuổi thọ toàn hệ thống, gây gián đoạn sản xuất và kéo theo chi phí sửa chữa khắc phục cao gấp nhiều lần so với việc đầu tư đúng ngay từ đầu.

Checklist Chọn 25A Flange Phù Hợp

Để hệ thống hoạt động hoàn hảo, kỹ sư cần thực hiện đúng quy trình 6 bước cốt lõi sau:

• Bước 1: Xác định tiêu chuẩn hệ thống: Kiểm tra catalog của van/bơm hiện có để biết thiết bị dùng chuẩn JIS, DIN hay ANSI.

• Bước 2: Kiểm tra áp suất làm việc (PN/Class/K): Đối chiếu áp suất cao nhất của đường ống để chọn mặt bích có khả năng chịu lực lớn hơn hoặc bằng.

• Bước 3: Lựa chọn vật liệu: Tùy thuộc vào môi chất (nước, hơi nóng, hóa chất) để chọn thép carbon, Inox 304 hay Inox 316.

• Bước 4: Kiểm tra nhiệt độ môi trường: Nhiệt độ quá cao (trên 200°C) sẽ làm giảm áp suất làm việc cho phép của mặt bích kim loại.

• Bước 5: Lựa chọn kiểu mặt bích: Cần hàn chết (Slip On, Welding Neck) hay liên kết ren (Threaded), hay bịt ống (Blind).

• Bước 6: Đồng bộ phụ kiện: Tính toán độ dài và cấp bền bulong tương ứng, chọn gioăng không amiăng hoặc gioăng teflon phù hợp.

Checklist mua hàng nhanh:

 Đảm bảo đường ống là size 25A / DN25.

 Khớp tiêu chuẩn bích và tiêu chuẩn thiết bị.

 Áp lực bích ≥ Áp lực max của hệ thống.

 Vật liệu chống chịu được lưu chất.

 Gioăng làm kín đúng kích cỡ và vật liệu.

 Bulong siết chuẩn cấp bền.

Câu Hỏi Thường Gặp Về 25A Flange

25A flange có phải DN25 không?

Có. Trong ngôn ngữ kỹ thuật, 25A (theo tiêu chuẩn JIS/Nhật Bản) tương đương hoàn toàn về kích thước danh nghĩa với DN25 (theo tiêu chuẩn DIN/Châu Âu).

25A flange tương đương bao nhiêu inch?

Kích thước 25A tương đương với 1 inch (NPS 1). Tuy nhiên, cần lưu ý đây là đường kính danh nghĩa, không phải đo đường kính ngoài thực tế.

25A flange có những vật liệu nào phổ biến?

Tùy vào yêu cầu công trình, các vật liệu được dùng nhiều nhất bao gồm thép carbon, inox 201, inox 304, inox 316 và gang.

Nên chọn JIS hay DIN cho 25A flange?

Không có quy chuẩn nào tốt hơn tuyệt đối. Việc chọn tiêu chuẩn nào phụ thuộc hoàn toàn vào hệ thống van, máy bơm hiện hữu của dự án đang thiết kế theo chuẩn JIS hay DIN để đảm bảo tính đồng bộ lắp ghép.

25A flange dùng được cho hệ thống PCCC không?

Hoàn toàn được, miễn là bạn lựa chọn đúng chuẩn mặt bích chịu được áp lực cao (thường từ PN16 hoặc 10K trở lên) và tuân thủ các quy định kiểm định vật liệu PCCC tại Việt Nam.

Tổng Kết

Trải qua bài phân tích chi tiết, có thể khẳng định 25a flange là một trong những thành phần cơ khí không thể thiếu, đóng vai trò kết nối sinh tử cho các mạng lưới đường ống công nghiệp cỡ nhỏ. Dù bạn gọi nó là mặt bích DN25, bích 1 inch hay 25A, thì điều quan trọng nhất vẫn là hiểu rõ nguồn gốc tiêu chuẩn (JIS, DIN, ANSI), tính chất vật liệu và khả năng chịu lực. Việc áp dụng đúng kỹ thuật không chỉ triệt tiêu rủi ro rò rỉ mà còn giúp hệ thống vận hành bền bỉ, giảm thiểu tối đa ngân sách bảo trì, thay thế.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về 25A Flange
