300 RF Flange: Kiến Thức Chuyên Sâu & Hướng Dẫn Chọn Mua Chuẩn Xác

Trong quá trình thiết kế, thi công hoặc bảo trì các hệ thống đường ống công nghiệp phức tạp, chẳng hạn như đường ống hơi nóng (steam), đường ống dẫn dầu, khí hóa lỏng hay hóa chất ăn mòn, bạn sẽ thường xuyên bắt gặp ký hiệu technical trên bản vẽ hoặc trên chính thiết bị là 300 RF flange. Tuy nhiên, một thực tế phổ biến là nhiều kỹ sư mới vào nghề hoặc nhân viên thu mua vật tư thường cảm thấy lúng túng khi đối mặt với ký hiệu này.

Họ thường thắc mắc: Con số “300” thực sự đại diện cho thông số gì? Ký tự “RF” có ý nghĩa như thế nào đối với khả năng làm kín của hệ thống? Việc thiếu hiểu biết cặn kẽ có thể dẫn đến những sai lầm tai hại: nhẹ thì không thể lắp đặt đồng bộ, nặng thì gây ra tình trạng rò rỉ lưu chất, dẫn đến mất an toàn nghiêm trọng cho toàn bộ nhà máy và tiêu tốn chi phí sửa chữa khổng lồ. Bài viết này được viết ra để giải quyết triệt để vấn đề đó, giúp bạn hiểu rõ từ A–Z về 300 RF flange dưới góc nhìn của một chuyên gia ngành.

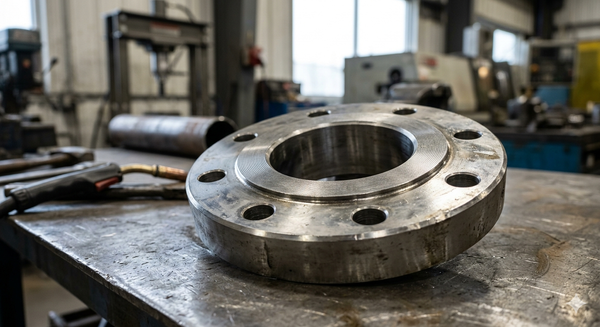

300 RF Flange là gì?

Để hiểu rõ 300 RF flange, chúng ta cần phân tích ký hiệu này thành hai phần định nghĩa kỹ thuật cốt lõi:

1. "300" - Cấp áp lực (Pressure Class): Con số này đại diện cho Class 300 theo tiêu chuẩn của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME), cụ thể là ASME B16.5. Đây không phải là áp suất làm việc tối đa tính bằng psi hay bar ở mọi nhiệt độ, mà là một cách phân loại cấp áp lực định danh. Hiểu đơn giản, nó cho biết mặt bích này được thiết kế để chịu đựng mức áp suất ở phân khúc trung bình đến cao trong ứng dụng công nghiệp.

2. "RF" - Kiểu bề mặt (Face Type): Viết tắt của Raised Face (Mặt nhô). Đây là kiểu thiết kế bề mặt tiếp xúc của mặt bích có một phần gờ nhô lên so với phần vòng tròn bắt bu-lông. Phần gờ này chính là nơi tập trung áp lực để ép chặt gioăng (gasket), đảm bảo độ kín khít.

Tóm lại, 300 RF flange là loại mặt bích tiêu chuẩn quốc tế (ASME), được thiết kế chuyên biệt cho các hệ thống đường ống yêu cầu khả năng chịu áp lực trung bình–cao, đồng thời sở hữu kiểu bề mặt nhô giúp tối ưu hóa hiệu quả làm kín bằng gioăng.

Nguyên lý làm kín của RF flange

Nguyên lý làm kín của 300 RF flange (Raised Face) dựa trên sự tập trung áp lực (stress concentration). Không giống như loại Flat Face (FF - Mặt phẳng) nơi áp lực được phân bổ trên toàn bộ bề mặt, phần mặt nhô của RF flange cho phép toàn bộ lực siết từ các bu-lông tập trung vào một diện tích gioăng nhỏ hơn, nằm gọn trong gờ nhô đó.

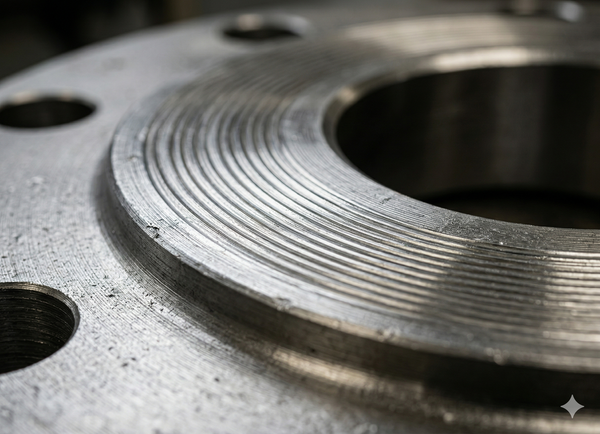

Khi kỹ sư siết chặt bu-lông theo đúng mô-men xoắn quy định, lực này sẽ ép gioăng biến dạng và điền đầy vào các rãnh răng cưa siêu nhỏ trên mặt nhô RF. Điều này tạo ra một rào cản cực kỳ chắc chắn, ngăn chặn lưu chất rò rỉ ra ngoài. Chính khả năng tạo ra áp lực tiếp xúc gioăng cực cao này làm cho 300 RF flange có độ kín vượt trội so với FF flange, đặc biệt là trong các ứng dụng có áp lực thay đổi hoặc nhiệt độ cao, nơi sự giãn nở nhiệt có thể làm nới lỏng các mối nối nếu không được thiết kế tốt.

Thông số kỹ thuật 300 RF flange

Về mặt kỹ thuật, một mặt bích Class 300 chuẩn RF phải tuân thủ nghiêm ngặt các thông số được quy định trong tiêu chuẩn ASME B16.5 (cho kích thước lên đến DN600/24 inch). Nếu kích thước lớn hơn, nó sẽ tuân theo tiêu chuẩn ASME B16.47.

• Khả năng chịu áp lực (Pressure-Temperature Rating): Đây là thông số quan trọng nhất. Một mặt bích 300 RF flange làm từ thép carbon A105 có thể chịu được áp lực khoảng 50 bar (725 psi) ở nhiệt độ phòng (khoảng 38°C). Tuy nhiên, khi nhiệt độ tăng lên, khả năng chịu áp sẽ giảm đi đáng kể. Do đó, kỹ sư luôn phải tra bảng "Pressure-Temperature Ratings" trong ASME B16.5 để chọn đúng loại vật liệu cho nhiệt độ vận hành thực tế.

• Vật liệu phổ biến:

  • Thép Carbon (Carbon Steel): Ví dụ ASTM A105, phù hợp cho hệ thống nước, hơi nóng không ăn mòn.

  • Thép không gỉ (Stainless Steel): Ví dụ SS304, SS316, phù hợp cho môi trường hóa chất, ăn mòn hoặc thực phẩm.

• Kích thước định danh (Nominal Size): Rất đa dạng, từ nhỏ nhất như DN15 (1/2 inch) cho các đường ống nhánh, lên đến lớn như DN600 (24 inch) hoặc hơn cho các đường ống chính.

Dưới đây là một vài thông số kích thước ví dụ minh họa (chỉ mang tính tham khảo, luôn tra tiêu chuẩn gốc):

Lưu ý: Đối với Class 300, độ dày gờ nhô RF tiêu chuẩn là 1.6mm (1/16 inch).

Phân loại 300 RF flange theo kiểu kết nối

Bên cạnh cấp áp lực Class 300 và mặt RF, mặt bích còn được phân loại dựa trên cách nó kết nối với đường ống. Việc chọn sai kiểu kết nối có thể làm ảnh hưởng đến độ bền mối nối và độ phức tạp của việc thi công.

• Mặt bích cổ hàn (Welding Neck - WN): Có cổ dài được hàn vát mép với ống. Đây là loại mạnh nhất, chịu được áp lực, nhiệt độ cao và rung động tốt nhất.

• Mặt bích trượt (Slip On - SO): Ống được đút vào trong mặt bích và hàn cả bên trong lẫn bên ngoài. Dễ lắp đặt hơn nhưng chịu tải kém hơn WN. [Chèn link đến bài viết SO Flange]

• Mặt bích mù (Blind - BL): Dùng để bịt kín đầu ống hoặc đầu van.

• Mặt bích ren (Threaded - TH): Kết nối với ống bằng ren, không cần hàn. Phù hợp cho hệ thống áp thấp hơn và nơi không được phép hàn.

Bảng so sánh nhanh các loại kết nối Class 300 RF:

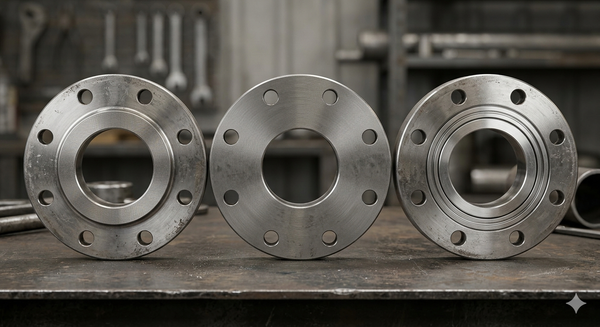

So sánh RF vs FF vs RTJ

Để đưa ra quyết định tối ưu, bạn cần hiểu vị trí của RF flange so với các loại bề mặt khác:

• RF (Raised Face): Đây là loại phổ biến nhất trong phân khúc Class 150 và Class 300. Nó tạo ra sự cân bằng hoàn hảo giữa chi phí sản xuất, độ dễ lắp đặt và hiệu suất làm kín tuyệt vời cho phần lớn các ứng dụng công nghiệp thông thường.

• FF (Flat Face): Bề mặt hoàn toàn phẳng. Nó được sử dụng chủ yếu cho các hệ thống áp lực thấp (thường là Class 150 trở xuống) hoặc khi kết nối mặt bích thép với các thiết bị làm từ gang (cast iron) hoặc đồng để tránh ứng lực làm nứt thiết bị giòn đó khi siết bu-lông.

• RTJ (Ring Type Joint): Có một rãnh được cắt sâu vào mặt bích để đặt một gioăng kim loại dạng vòng (ring gasket). Loại này tạo ra độ siêu kín, chịu được áp lực cực cao và nhiệt độ khắc nghiệt. Tuy nhiên, nó đắt nhất và khó lắp đặt hơn. Nó thường dùng cho Class 600 trở lên trong ngành dầu khí.

Kết luận: Nếu hệ thống của bạn yêu cầu cấp áp lực trung-cao như Class 300, 300 RF flange gần như luôn là lựa chọn hợp lý nhất về chi phí và hiệu suất làm kín.

Tại sao chọn Class 300 thay vì Class 150?

Câu hỏi này liên quan trực tiếp đến biên độ an toàn (safety margin) và điều kiện vận hành của hệ thống.

1. Chịu áp lực cao hơn: Hệ thống của bạn hoạt động ở áp suất, ví dụ 25 bar ở nhiệt độ cao. Class 150 có thể không còn đủ khả năng chịu tải một cách an toàn (dựa trên bảng Ratings). Bạn bắt buộc phải nâng cấp lên Class 300.

2. An toàn hơn: Ngay cả khi áp suất hoạt động nằm trong giới hạn của Class 150, các kỹ sư thường chọn 300 RF flange cho các đường ống dẫn lưu chất nguy hiểm (hơi nóng, dầu khí, hóa chất độc hại) để tăng biên độ an toàn, phòng ngừa các tình trạng sốc áp (water hammer) hoặc sự cố bất ngờ.

3. Dùng cho hơi nóng: Hệ thống steam thường vận hành ở nhiệt độ và áp suất cao. Class 300 là lựa chọn tiêu chuẩn cho các đường ống hơi nhánh và hơi chính áp trung bình trong các nhà máy.

300 RF flange dùng trong trường hợp nào?

Nhờ sự kết hợp giữa cấp áp lực trung-cao và khả năng làm kín ưu việt, 300 RF flange là vật tư không thể thiếu trong nhiều ngành công nghiệp:

1. Hệ thống hơi (Steam Systems): Phổ biến trong đường ống hơi dẫn từ lò hơi đến các thiết bị công nghệ (bộ trao đổi nhiệt, turbine). Nó chịu được sự thay đổi nhiệt độ và áp suất liên tục.

2. Ngành Dầu khí (Oil & Gas): Sử dụng trong các nhà máy lọc dầu, trạm bơm, và đường ống dẫn dầu/khí trung thế, nơi lưu chất dễ cháy nổ yêu cầu độ kín tuyệt đối.

3. Công nghiệp Hóa chất: Kết hợp với vật liệu thép không gỉ, 300 RF flange dùng để dẫn các hóa chất ăn mòn dưới áp lực.

4. Nhà máy nói chung: Hệ thống nước cấp lò hơi (feedwater), hệ thống phòng cháy chữa cháy (PCCC) công suất lớn, hệ thống khí nén áp lực cao.

Trong việc thiết kế đường ống dẫn hơi nóng (saturated steam) ở áp suất 20 bar, nhiệt độ khoảng 215°C, các kỹ sư đã chọn loại Mặt bích cổ hàn WN 300 RF flange làm từ thép A105. Lựa chọn này đảm bảo mối nối mối hàn bền vững nhất, và mặt RF cùng gioăng phù hợp sẽ ngăn chặn hoàn toàn rò rỉ hơi nóng, tránh lãng phí năng lượng và nguy cơ bỏng cho nhân viên.

Sai lầm thường gặp khi chọn mua và sử dụng

Việc không hiểu rõ có thể dẫn đến những sai lầm nghiêm trọng khi thu mua hoặc lắp đặt 300 RF flange:

• Nhầm lẫn Class 150 và 300: Mặc dù đường kính ống có thể giống nhau, nhưng đường kính bu-lông, số lượng bu-lông và đường kính ngoài mặt bích Class 300 thường lớn hơn. Bạn không thể lắp lẫn 2 class này.

• Chọn sai Gioăng (Gasket): Một gioăng dùng cho FF flange không thể dùng hiệu quả cho RF flange và ngược lại. Gioăng cho RF phải được thiết kế dạng vòng (ring type) nằm gọn bên trong gờ nhô. Chọn sai gioăng sẽ dẫn đến rò rỉ ngay lập tức.

• Không đồng bộ tiêu chuẩn: Đôi khi bạn kết nối một thiết bị từ châu Âu (tiêu chuẩn DIN/EN) với một đường ống theo tiêu chuẩn Mỹ (ASME). Bạn cần phải sử dụng các bộ chuyển đổi hoặc đảm bảo thiết bị đó có tùy chọn mặt bích ASME 300 RF flange.

Cách chọn 300 RF flange chuẩn

Để đảm bảo chọn đúng loại mặt bích Class 300 RF, hãy tuân theo quy trình checklist của chuyên gia:

1. Xác định áp lực và nhiệt độ làm việc thực tế: Tra bảng Pressure-Temperature Ratings trong ASME B16.5 để chắc chắn Class 300 là đủ an toàn.

2. Chọn đúng tiêu chuẩn: Đảm bảo nó là tiêu chuẩn ASME B16.5 (hoặc ASME B16.47 cho kích thước lớn).

3. Chọn vật liệu phù hợp: Thép Carbon (A105) cho nước/hơi; Thép không gỉ (304/316) cho hóa chất ăn mòn.

4. Chọn kiểu kết nối: WN cho hơi áp cao, rung động; SO cho ứng dụng thông thường, nước.

5. Xác định kích thước đường ống (Kích thước định danh): Ví dụ DN50, DN100...

6. Đồng bộ phụ kiện: Đảm bảo bạn cũng mua đúng số lượng và kích thước bu-lông Class 300, cùng loại gioăng (ví dụ: Gioăng kim loại xoắn - Spiral Wound Gasket) phù hợp với RF flange.

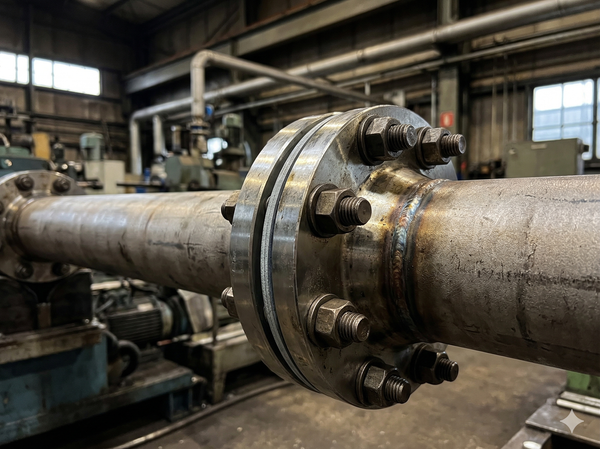

Lưu ý khi lắp đặt

• Siết bu-lông đúng mô-men xoắn (Torque): Việc siết quá lỏng sẽ gây rò rỉ. Việc siết quá chặt có thể làm Gioăng kim loại xoắn bị hỏng hoặc làm biến dạng mặt bích. Cần sử dụng cờ lê lực.

• Thứ tự siết: Siết bu-lông theo thứ tự đối xứng (như hình ngôi sao) để đảm bảo áp lực gioăng đồng đều.

• Chọn gioăng phù hợp RF: Đảm bảo gioăng có đường kính trong và ngoài nằm hoàn toàn bên trong diện tích gờ nhô RF.

• Kiểm tra độ phẳng: Trước khi lắp, hãy đảm bảo bề mặt RF phẳng, sạch sẽ, không có vết xước sâu.

FAQ - Những câu hỏi thường gặp

1. 300 RF flange chịu được áp suất bao nhiêu?

300 RF flange không có áp suất làm việc cố định. Khả năng chịu áp của nó phụ thuộc vào nhiệt độ và vật liệu. Ví dụ, một mặt bích thép carbon A105 Class 300 chịu được khoảng 50 bar ở 38°C, nhưng chỉ còn khoảng 38 bar ở 300°C. Luôn phải tra bảng ratings ASME B16.5.

2. Sự khác biệt chính giữa mặt bích RF và FF là gì?

RF (Raised Face) có một gờ nhô giúp tập trung lực bu-lông lên gioăng, tạo độ kín tốt hơn cho áp lực cao. FF (Flat Face) có mặt phẳng, dùng cho áp thấp và chủ yếu để kết nối với thiết bị gang/đồng nhằm tránh làm nứt thiết bị.

3. Khi nào tôi nên dùng mặt bích RTJ thay vì RF?

Bạn nên dùng RTJ (Ring Type Joint) cho các hệ thống có áp lực cực cao (ví dụ Class 600, 900, 1500, 2500) hoặc nhiệt độ rất cao, phổ biến trong ngành khai thác và chế biến dầu khí gốc. RTJ tạo ra độ kín siêu việt hơn hẳn RF nhưng đắt hơn.

4. Tôi có thể dùng 300 RF flange cho hệ thống nước thông thường không?

Được, nhưng thường là dư tải (over-engineered) và tiêu tốn chi phí không cần thiết. Cho hệ thống nước áp thấp-trung bình, Class 150 RF flange thường là đủ.

5. Giá của một 300 RF flange là bao nhiêu?

Giá rất đa dạng, phụ thuộc vào kích thước (DN50 vs DN300), kiểu kết nối (WN đắt hơn SO), vật liệu (Inox đắt hơn Thép Carbon) và xuất xứ. [Chèn link đến trang báo giá]

KẾT LUẬN

Hy vọng bài viết này đã cung cấp cho bạn một cái nhìn toàn diện, chuyên sâu và thực tế về 300 RF flange. Tóm lại, đây là tiêu chuẩn mặt bích phổ biến, đáng tin cậy cho các hệ thống đường ống yêu cầu khả năng chịu áp lực từ trung bình đến cao. Kiểu bề mặt nhô (RF) là một thiết kế thông minh, tối ưu hóa hiệu quả làm kín của gioăng, đảm bảo sự an toàn và hiệu suất ổn định cho toàn bộ công trình của bạn. Đừng bao giờ mix class hoặc chọn sai gioăng, vì hậu quả rò rỉ có thể rất nghiêm trọng.
