4 Blind Flange: Hướng Dẫn Chọn Mua Và Ứng Dụng Kỹ Thuật Từ Chuyên Gia

Khi nào cần sử dụng 4 blind flange trong hệ thống đường ống?

Trong quá trình vận hành và thi công các hệ thống công nghiệp như cấp thoát nước, dầu khí, hóa chất hay phòng cháy chữa cháy (PCCC), các kỹ sư thường xuyên phải đối mặt với bài toán xử lý các đầu chờ đường ống. Việc để hở hoặc sử dụng các biện pháp bịt kín tạm bợ không chỉ gây thất thoát lưu chất mà còn tiềm ẩn nguy cơ mất an toàn lao động nghiêm trọng.

Có rất nhiều vị trí cần được bịt kín hoàn toàn như điểm chờ mở rộng hệ thống trong tương lai, các nhánh ống cần cô lập để bảo trì, hoặc các cụm van cần đóng kín để tiến hành kiểm tra áp lực (test áp) trước khi nghiệm thu. Nếu sử dụng phương pháp hàn chết một nắp chụp (cap), bạn sẽ gặp vô vàn khó khăn, tốn kém chi phí cắt gọt và đối mặt với rủi ro cháy nổ khi muốn mở lại đường ống.

Đó là lý do 4 blind flange trở thành giải pháp kỹ thuật được ưu tiên hàng đầu. Với khả năng làm kín tuyệt đối, chịu được áp suất cực cao và dễ dàng tháo lắp bằng hệ thống bulong, sản phẩm này giúp các nhà thầu giải quyết triệt để bài toán đóng - mở hệ thống. Để lựa chọn đúng loại bích mù phù hợp, tránh lãng phí và đảm bảo an toàn, chúng ta cần đi sâu vào phân tích cấu tạo, nguyên lý hoạt động và các thông số kỹ thuật tiêu chuẩn.

4 blind flange là gì?

Định nghĩa

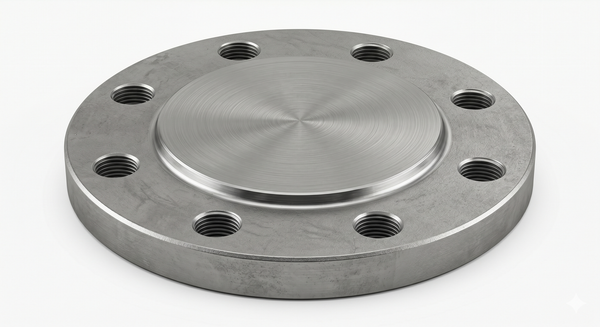

4 blind flange (hay còn gọi là mặt bích mù 4 inch, bích mù DN100) là một loại phụ kiện đường ống công nghiệp có dạng đĩa tròn, không có lỗ hổng (bore) ở khu vực trung tâm như các loại mặt bích thông thường. Chức năng duy nhất và quan trọng nhất của nó là bịt kín hoàn toàn phần đầu của một đường ống, van, hoặc miệng bồn chứa áp lực.

Cấu tạo cơ bản

Một mặt bích bịt đầu ống chuẩn kỹ thuật được cấu thành từ các yếu tố sau:

• Thân mặt bích: Là một khối kim loại đặc, đúc hoặc rèn nguyên khối, chịu toàn bộ áp lực đẩy từ lưu chất bên trong hệ thống.

• Hệ thống lỗ bulong: Được khoan ở phần rìa ngoài của mặt bích. Số lượng lỗ (thường là 4 hoặc 8 lỗ) phụ thuộc vào tiêu chuẩn sản xuất.

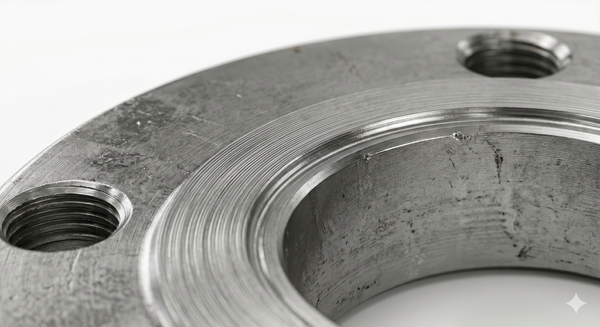

• Bề mặt làm kín: Phần mặt bích tiếp xúc với gioăng, được gia công chuẩn xác (thường có các đường rãnh đồng tâm) để tăng độ bám.

• Gioăng mặt bích (Gasket): Vòng đệm cao su, teflon hoặc kim loại nằm giữa hai mặt bích để đảm bảo độ kín khít tuyệt đối.

Nguyên lý hoạt động

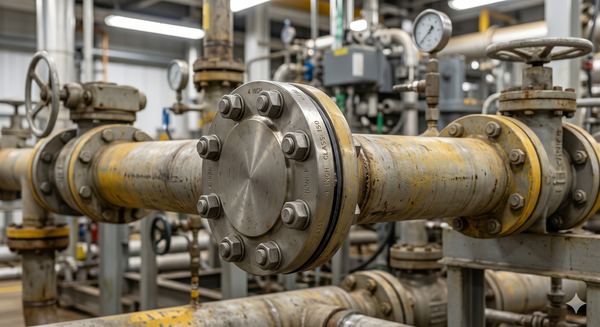

Nguyên lý làm kín của blind flange DN100 khá đơn giản nhưng mang lại hiệu quả cơ học cao. Mặt bích mù sẽ được ốp song song với một mặt bích hở (slip on, weld neck) đã được hàn vào đầu ống. Lớp gioăng đệm được đặt ở giữa hai bề mặt. Khi kỹ thuật viên siết chặt các bulong xung quanh, lực nén cơ học sẽ ép gioăng biến dạng, lấp đầy mọi khe hở vi mô, tạo ra một vách ngăn hoàn toàn kín khít trước áp lực của chất lỏng hoặc khí.

Tại sao blind flange 4 inch được sử dụng rộng rãi?

Việc ứng dụng 4 blind flange trong các bản vẽ thiết kế công nghiệp (P&ID) là một tiêu chuẩn bắt buộc nhờ những ưu điểm kỹ thuật vượt trội sau:

Khả năng làm kín và chịu áp lực lớn

Do không có lỗ khoan ở giữa, mặt bích mù là vị trí chịu ứng suất uốn lớn nhất trong toàn bộ hệ thống mặt bích. Tuy nhiên, nhờ thiết kế khối đặc, nó có khả năng phân tán lực cực tốt. Sản phẩm này ngăn chặn tuyệt đối sự rò rỉ của chất lỏng và sự thất thoát của các loại khí nén áp lực cao, đặc biệt phù hợp cho các mặt bích áp lực cao trong ngành dầu khí.

Dễ dàng bảo trì và mở rộng hệ thống

Đây là lý do chính khiến các nhà máy từ chối việc hàn nắp bịt. Khi sử dụng bích mù, nếu cần vệ sinh đường ống hoặc kết nối thêm một nhánh bơm mới, nhân viên bảo trì chỉ cần tháo lỏng bulong và lấy mặt bích ra trong vòng vài phút. Quá trình này không sinh ra tia lửa điện, an toàn tuyệt đối cho các khu vực nhạy cảm với cháy nổ.

Độ bền cao với đa dạng vật liệu

Để đáp ứng điều kiện vận hành khắc nghiệt, mặt bích mù được chế tạo từ nhiều loại vật liệu khác nhau. Hệ thống nước thông thường có thể dùng blind flange thép carbon hoặc mạ kẽm. Trong khi đó, môi trường axit, hóa chất sẽ dùng blind flange inox 304 hoặc inox 316. Sự đa dạng này giúp gia tăng tuổi thọ hệ thống lên đến hàng chục năm.

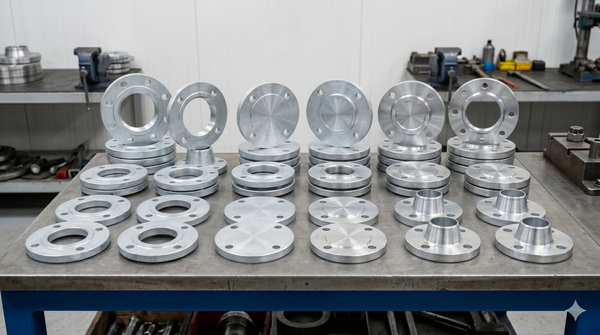

Các loại 4 blind flange phổ biến hiện nay

Việc phân loại mặt bích mù 4 inch chủ yếu dựa trên vật liệu cấu tạo, bởi đây là yếu tố quyết định trực tiếp đến khả năng chống ăn mòn và chi phí đầu tư.

1. Blind flange thép carbon

• Ưu điểm: Độ cứng cơ học rất cao, chịu được áp lực va đập lớn. Giá thành sản xuất thấp, giúp tối ưu chi phí cho các dự án quy mô lớn.

• Ứng dụng: Thường được sử dụng trong các hệ thống cấp thoát nước sinh hoạt, đường ống dẫn khí nén, và đặc biệt là hệ thống flange PCCC trong các tòa nhà cao tầng.

2. Blind flange inox 304 (SS304)

• Ưu điểm: Khả năng chống oxy hóa xuất sắc nhờ thành phần Crom và Niken cao. Bề mặt nhẵn bóng, không phôi nhiễm kim loại nặng, dễ dàng vệ sinh.

• Ứng dụng: Đây là tiêu chuẩn vàng trong ngành công nghiệp thực phẩm, sản xuất đồ uống (bia, sữa), và hệ thống đường ống vi sinh trong các nhà máy dược phẩm.

3. Blind flange inox 316 (SS316)

• Ưu điểm: Được bổ sung thêm Molybdenum giúp kháng lại các hóa chất có tính ăn mòn mạnh, đặc biệt là dung dịch chứa Clorua (muối).

• Ứng dụng: Là loại flange hóa chất chuyên dụng trong các nhà máy dệt nhuộm, lọc hóa dầu, và hệ thống đường ống trên tàu biển (hàng hải) thường xuyên tiếp xúc với nước biển.

4. Blind flange mạ kẽm

• Ưu điểm: Bản chất là thép carbon nhưng được phủ một lớp kẽm (mạ điện hoặc nhúng nóng) để tăng khả năng chống gỉ sét với chi phí rẻ hơn Inox.

• Ứng dụng: Rất phù hợp cho các đường ống cấp nước ngoài trời, hệ thống xử lý nước thải công nghiệp không chứa axit mạnh.



Thông số kỹ thuật của 4 blind flange

Để hệ thống lắp ghép đồng bộ, kỹ sư cần nắm vững các thông số kỹ thuật tiêu chuẩn của bích mù DN100. Dưới đây là bảng thông số cơ bản:

Lưu ý: Kích thước tâm lỗ bulong và số lượng lỗ sẽ thay đổi khác nhau tùy thuộc vào từng bộ tiêu chuẩn (JIS, ANSI, DIN, BS).

So sánh blind flange 4 inch với nắp bịt hàn (Welded Cap)

Nhiều nhà thầu vẫn băn khoăn giữa việc dùng bích mù hay hàn chết nắp bịt (Cap) để tiết kiệm chi phí. Bảng so sánh dưới đây sẽ làm rõ ưu, nhược điểm:

Tại sao phần lớn các nhà máy ưu tiên blind flange?

Trong môi trường công nghiệp hiện đại, thời gian ngừng máy (downtime) đồng nghĩa với việc mất đi lượng lớn doanh thu. Sự linh hoạt của bích mù giúp giảm thiểu tối đa thời gian bảo trì, dễ dàng kiểm tra áp suất định kỳ và cho phép mở rộng hệ thống một cách chủ động mà không làm ảnh hưởng đến cấu trúc đường ống hiện hữu.

4 blind flange được sử dụng trong những lĩnh vực nào?

Sự hiện diện của mặt bích công nghiệp loại mù là không thể thiếu trong các hạng mục hạ tầng quan trọng:

Hệ thống dầu khí và năng lượng

Tại các giàn khoan, đường ống dẫn dầu thô hay trạm xử lý khí tự nhiên (gas), áp suất hệ thống là cực kỳ khổng lồ. Người ta thường dùng mặt bích mù tiêu chuẩn ANSI Class 300 hoặc Class 600 với bề mặt RTJ để đảm bảo đóng ngắt an toàn các nhánh ống dự phòng, ngăn chặn thảm họa rò rỉ nhiên liệu.

Nhà máy hóa chất

Hệ thống đường ống dẫn hóa chất thường xuyên phải được súc rửa và kiểm tra sự ăn mòn. Bích mù (đặc biệt là loại Inox 316 hoặc bọc PTFE) được dùng để cô lập các bồn chứa axit, hoặc bịt kín các van xả đáy, đảm bảo an toàn tuyệt đối cho người vận hành.

Nhà máy thực phẩm và đồ uống

Trong hệ thống vệ sinh tại chỗ (CIP) của các nhà máy sữa, bia, bích mù vi sinh được lắp đặt tại các đầu chờ. Chúng đảm bảo không có "điểm chết" (dead leg) nơi vi khuẩn có thể sinh sôi, đồng thời chịu được áp lực của các luồng nước nóng và dung dịch tẩy rửa lưu thông liên tục.

Hệ thống PCCC

Các đường ống chờ dành cho việc mở rộng tầng nhà hoặc lắp thêm béc phun Sprinkler sẽ được bịt bằng bích mù thép carbon. Việc này cho phép hệ thống hiện hữu vẫn duy trì đủ áp lực nước chữa cháy trong lúc chờ thi công các hạng mục tiếp theo.

Những sai lầm thường gặp khi lựa chọn blind flange 4 inch

Việc chọn sai phụ kiện đường ống có thể dẫn đến những sự cố kỹ thuật nghiêm trọng. Dưới đây là các lỗi phổ biến cần tránh:

• Chọn sai tiêu chuẩn kết nối: Đây là lỗi kinh điển nhất. Ví dụ, đường ống đang dùng bích chờ chuẩn JIS 10K, nhưng bạn lại mua bích mù chuẩn ANSI B16.5. Hậu quả là khoảng cách tâm lỗ bulong bị lệch, không thể lắp đặt được.

• Chọn sai áp lực làm việc: Dùng bích PN10 cho hệ thống bơm áp cao vận hành ở PN25. Khi áp suất tăng đột ngột, mặt bích có thể bị cong vênh, rách gioăng và dẫn tới sự cố vỡ đường ống hoặc xì hóa chất áp lực cao.

• Chọn sai vật liệu: Sử dụng thép carbon hoặc inox 304 rẻ tiền cho hệ thống nước biển hoặc dung dịch có tính axit. Bích sẽ nhanh chóng bị ăn mòn, mỏng đi và thủng rỗ chỉ sau vài tháng vận hành.

• Không sử dụng gioăng (gasket) phù hợp: Mua bích đúng chuẩn nhưng lại dùng gioăng cao su thường cho đường ống hơi nóng (steam) trên 200 độ C. Gioăng sẽ bị chảy nát, làm mất hoàn toàn khả năng kín khít.



Checklist lựa chọn 4 blind flange đúng kỹ thuật

Để hệ thống vận hành trơn tru và an toàn, hãy áp dụng quy trình 5 bước lựa chọn sau đây:

• Bước 1: Xác định kích thước và tiêu chuẩn. Đảm bảo hệ thống cần lắp là đường kính DN100 (4 inch) và kiểm tra bản vẽ xem hệ thống đang dùng chuẩn nào (JIS, BS, DIN hay ANSI).

• Bước 2: Kiểm tra áp suất vận hành. Lựa chọn độ dày bích tương ứng với áp suất tối đa của dòng chảy (PN10, PN16, PN40 hoặc Class 150, Class 300).

• Bước 3: Lựa chọn vật liệu nền. Căn cứ vào lưu chất (nước sạch, khí, axit, thực phẩm) để quyết định dùng thép carbon, mạ kẽm, Inox 304 hay Inox 316 nhằm tối ưu độ bền và chi phí.

• Bước 4: Chọn bề mặt làm kín. Xác định xem cần dùng flange RF (phổ biến nhất, có gờ gồ lên), flange FF (mặt phẳng hoàn toàn) hay flange RTJ (có rãnh để lắp vòng đệm kim loại chịu áp cao).

• Bước 5: Yêu cầu chứng từ pháp lý. Luôn yêu cầu nhà cung cấp cung cấp đầy đủ CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng) và Mill Test Certificate để đảm bảo hàng chính hãng. [chèn link: Xem thêm cách đọc chứng chỉ CO, CQ vật tư đường ống]

Câu hỏi thường gặp về 4 blind flange

4 blind flange tương ứng DN bao nhiêu?

Trong hệ quy chiếu kích thước đường ống, 4 inch tương ứng với kích thước định danh là DN100 (đường kính ngoài ống OD là 114.3mm).

Blind flange có chịu áp cao được không?

Có, mặt bích mù là loại bích chịu áp lực tốt nhất vì thiết kế không có lỗ trung tâm. Tùy thuộc vào độ dày và tiêu chuẩn sản xuất, nó có thể chịu áp suất từ PN10 cho đến ANSI Class 2500 trong các ứng dụng dầu khí.

Blind flange và slip on flange khác nhau thế nào?

Mặt bích mù 4 inch hoàn toàn đặc và dùng để bịt kín đầu đường ống. Trong khi đó, slip on flange (mặt bích hàn trượt) có lỗ ở giữa để luồn ống qua và hàn lại, chức năng là để kết nối các đoạn ống với nhau.

Nên chọn blind flange inox hay thép?

Điều này phụ thuộc vào lưu chất bên trong. Nếu môi trường có tính ăn mòn cao, yêu cầu vi sinh (hóa chất, thực phẩm) thì bắt buộc dùng inox. Nếu là hệ thống nước cấp, PCCC hoặc khí nén thông thường, nên dùng thép carbon để tiết kiệm chi phí.

Blind flange có tái sử dụng được không?

Có, hoàn toàn được. Đây là ưu điểm lớn nhất của phụ kiện này. Bạn chỉ cần thay thế phần gioăng cao su mới để đảm bảo độ kín, còn bản thân mặt bích kim loại có thể tháo lắp và tái sử dụng rất nhiều lần.

4 Blind Flange – Giải pháp bịt kín đường ống an toàn và hiệu quả

Tổng kết lại, 4 blind flange (bích mù DN100) không chỉ là một khối kim loại đơn thuần mà là một phụ kiện đóng vai trò chốt chặn an toàn cho toàn bộ hệ thống đường ống công nghiệp. Khả năng làm kín xuất sắc, chịu áp lực cao cùng sự linh hoạt trong khâu bảo trì, tháo lắp giúp sản phẩm này đánh bại hoàn toàn các phương pháp bịt kín truyền thống.

Tuy nhiên, sự đa dạng về tiêu chuẩn và vật liệu đòi hỏi người mua phải có kiến thức kỹ thuật nhất định. Việc lựa chọn chính xác loại bích mù phù hợp với áp suất làm việc và đặc tính môi trường sẽ giúp ngăn chặn rủi ro rò rỉ, bảo vệ an toàn cho nhà máy và gia tăng tối đa tuổi thọ công trình.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về 4 Blind Flange
