Flange 4 inch: Giải pháp kết nối đường ống DN100 tiêu chuẩn công nghiệp

Trong các hệ thống hạ tầng kỹ thuật hiện nay, flange 4 inch (mặt bích 4") là một trong những phụ kiện xuất hiện phổ biến nhất, đóng vai trò then chốt tại các điểm kết nối đường ống nước, hệ thống phòng cháy chữa cháy (PCCC), hay các dây chuyền sản xuất trong nhà máy hóa chất và dầu khí. Tuy nhiên, một vấn đề thực tế mà không ít kỹ thuật viên hay nhà thầu gặp phải là sự lúng túng khi quy đổi kích thước 4" tương ứng với định danh DN bao nhiêu, dẫn đến việc chọn sai tiêu chuẩn kết nối hoặc áp lực vận hành. Việc lắp đặt không kín khít hoặc chọn vật liệu không tương thích với lưu chất không chỉ gây rò rỉ lãng phí mà còn tiềm ẩn nguy cơ mất an toàn hệ thống nghiêm trọng. Để đảm bảo vận hành ổn định và bền bỉ, việc thấu hiểu các thông số kỹ thuật và cách lựa chọn flange 4 inch phù hợp là yếu tố quyết định hàng đầu.

4 flange là gì? Khái niệm và quy đổi kích thước chuẩn

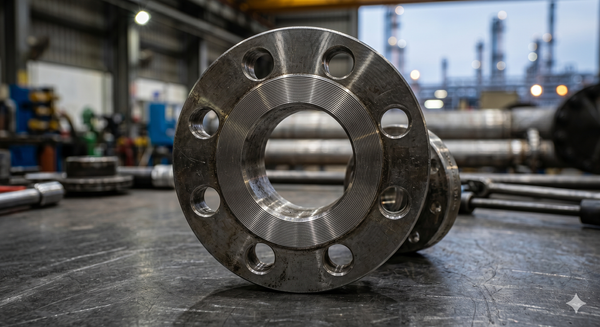

4 flange thực chất là cách gọi tắt của mặt bích có kích thước định danh là 4 inch. Đây là loại phụ kiện cơ khí dạng đĩa, được sử dụng để liên kết các đoạn đường ống với nhau, hoặc kết nối đường ống với van, máy bơm và các thiết bị công nghiệp khác thông qua hệ thống bulong.

Về mặt quy đổi kích thước kỹ thuật, 4 inch tương đương với DN100 (đường kính danh nghĩa 100mm). Đây là kích thước đường ống trung bình, được sử dụng cực kỳ rộng rãi trong cả dân dụng và công nghiệp. Việc nắm rõ hệ quy đổi giữa Inch và DN giúp người mua tránh được các sai sót khi đọc bản vẽ kỹ thuật hoặc đặt hàng từ các nhà cung cấp sử dụng hệ đo lường khác nhau.

Cấu tạo cơ bản và chức năng của flange 4 inch

Một bộ mặt bích 4 inch tiêu chuẩn được cấu thành từ các bộ phận chính nhằm đảm bảo tính liên kết và độ kín:

• Thân flange: Phần đĩa kim loại hoặc nhựa chịu lực chính.

• Lỗ bulong: Các lỗ được khoan chuẩn xác quanh viền mặt bích để xỏ bulong liên kết.

• Mặt làm kín: Phần diện tiếp xúc giữa hai mặt bích, có thể là dạng phẳng (FF) hoặc có gờ (RF).

• Vị trí gasket: Nơi đặt gioăng làm kín để triệt tiêu các kẽ hở siêu nhỏ.

Chức năng cốt lõi của flange 4 inch không chỉ là kết nối mà còn tạo ra một hệ thống có độ kín tuyệt đối. Ưu điểm lớn nhất của việc sử dụng mặt bích so với phương pháp hàn trực tiếp là khả năng tháo lắp linh hoạt, giúp quá trình bảo trì, vệ sinh hoặc thay thế linh kiện trở nên nhanh chóng và dễ dàng hơn.

Nguyên lý hoạt động và vai trò của gasket

Nguyên lý hoạt động của flange dựa trên cơ chế nén cơ học. Khi hai mặt bích được đặt đối diện, một vòng gasket (gioăng) sẽ được chèn vào giữa. Thông qua việc siết chặt hệ thống bulong đối xứng, lực ép sẽ nén gasket lại, điền đầy vào bề mặt làm kín của cả hai flange.

Trong quy trình này, gasket đóng vai trò là "chốt chặn" cuối cùng chống rò rỉ. Một gasket phù hợp với môi trường lưu chất (như cao su EPDM cho nước, teflon cho hóa chất hoặc chì cho hơi nóng) sẽ tăng cường độ kín khít cho hệ thống, đảm bảo áp suất bên trong đường ống luôn được duy trì ổn định mà không có sự thất thoát ra môi trường bên ngoài.

Các loại 4 flange phổ biến trong kỹ thuật

Tùy vào điều kiện làm việc về nhiệt độ và áp suất, flange 4 inch được chia thành nhiều chủng loại chuyên biệt:

Weld Neck Flange 4” (Mặt bích cổ hàn)

Loại này có một phần cổ dài được hàn đối đầu với ống. Thiết kế này giúp chuyển hướng ứng suất từ mặt bích sang đường ống, làm giảm nồng độ ứng suất tại chân mặt bích. Đây là lựa chọn hàng đầu cho các hệ thống hơi nóng hoặc dầu khí vận hành dưới áp lực cao.

Slip On Flange 4” (Mặt bích hàn trượt)

Sở hữu thiết kế đơn giản với lỗ trung tâm lớn hơn đường ống một chút để có thể trượt lên ống và hàn cả hai mặt (trong và ngoài). Loại này rất dễ lắp đặt, chi phí thấp và phù hợp cho các hệ thống áp lực trung bình.

Blind Flange 4” (Mặt bích mù)

Đây là loại mặt bích đặc, không có lỗ ở tâm, dùng để bịt kín đầu đường ống hoặc ngắt tạm thời một nhánh ống. Nó là thiết bị không thể thiếu trong công tác thử áp lực hoặc bảo trì hệ thống định kỳ.

Socket Weld Flange 4” (Mặt bích hàn bọc đúc)

Ống được đưa vào trong phần lỗ của mặt bích và hàn ở phần bên ngoài. Thiết kế hàn âm này tạo ra độ kín cao và dòng chảy trơn tru bên trong, thường dùng cho các đường ống áp lực kích thước DN100 yêu cầu tính thẩm mỹ và độ kín khít cao.

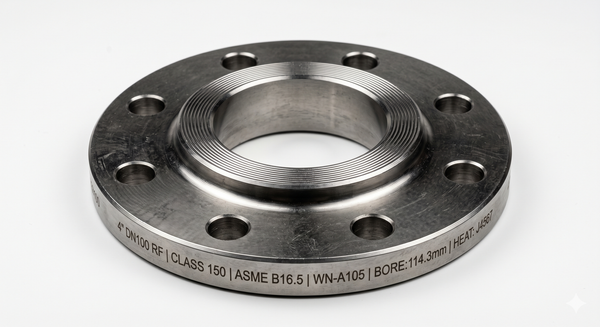

Thông số kỹ thuật tiêu chuẩn của mặt bích 4 inch

Để lựa chọn chính xác, người dùng cần đối chiếu các thông số sau với yêu cầu của hệ thống:

So sánh flange thép carbon và inox: Đâu là lựa chọn tối ưu?

Việc chọn vật liệu phụ thuộc trực tiếp vào môi trường sử dụng và ngân sách đầu tư:

• Flange thép carbon: Có giá thành thấp, độ bền cơ học cao, chịu tải tốt nhưng dễ bị gỉ sét. Thường được sử dụng trong các ngành công nghiệp nặng, hệ thống dầu khí hoặc hơi nóng thông thường.

• Flange inox: Có giá thành cao hơn nhưng khả năng chống ăn mòn tuyệt vời, chịu được hóa chất và đảm bảo vệ sinh. Đây là lựa chọn bắt buộc cho ngành thực phẩm, dược phẩm và các nhà máy hóa chất có độ ăn mòn cao.

Vì sao cần chọn đúng tiêu chuẩn flange cho hệ thống?

Mỗi khu vực địa lý và ngành công nghiệp thường áp dụng các hệ tiêu chuẩn khác nhau (như ANSI của Mỹ hay JIS của Nhật). Nếu chọn sai tiêu chuẩn, các lỗ bulong sẽ không khớp nhau, dẫn đến việc không thể lắp đặt. Thậm chí, nếu cố tình lắp lệch, hệ thống sẽ không chịu được áp lực thiết kế, gây rò rỉ và mất an toàn vận hành. Việc chọn đúng tiêu chuẩn không chỉ đảm bảo an toàn tuyệt đối mà còn giúp tăng tuổi thọ hệ thống và giảm thiểu tối đa chi phí sửa chữa phát sinh do lỗi vật tư.

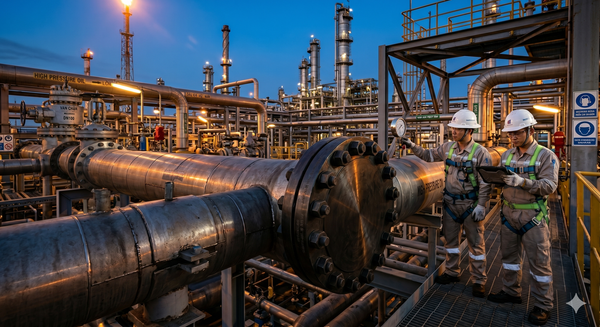

Ứng dụng thực tế của flange 4 inch (DN100)

Kích thước 4 inch là một "tiêu chuẩn vàng" trong nhiều lĩnh vực:

• Hệ thống cấp thoát nước: Kết nối các đoạn ống chính DN100 trong các tòa nhà và trạm xử lý nước.

• Hệ thống PCCC: Là khớp nối quan trọng giữa các van chặn, van một chiều và máy bơm chữa cháy công suất lớn.

• Nhà máy công nghiệp: Dùng dẫn hơi nóng, hóa chất hoặc dầu thô trong các dây chuyền sản xuất.

• Nhà máy thực phẩm: Các mặt bích inox 4 inch giúp kết nối các bồn chứa và đường ống vệ sinh đạt chuẩn.

Khi nào nên sử dụng flange 4 inch?

Bạn nên ưu tiên sử dụng mặt bích 4" khi hệ thống đường ống sử dụng định danh DN100. Đặc biệt, trong những khu vực yêu cầu việc tháo lắp bảo trì thường xuyên hoặc các đoạn ống kết nối với thiết bị (như van, máy bơm) thì mặt bích là giải pháp tối ưu nhất. Ngoài ra, với các hệ thống vận hành ở áp lực trung bình và cao, kết nối bích mang lại sự an tâm về độ bền cơ học hơn so với các mối nối ren thông thường.

Sai lầm thường gặp và hậu quả khi chọn flange 4”

Một sai lầm điển hình là việc chọn sai hệ tiêu chuẩn (ví dụ lắp lẫn giữa ANSI Class 150 và JIS 10K), dẫn đến việc lệch tâm bulong. Sai lầm khác là không kiểm tra áp lực làm việc thực tế, dẫn đến việc dùng mặt bích áp lực thấp cho hệ thống áp suất cao gây biến dạng thiết bị. Việc sử dụng gasket không phù hợp với nhiệt độ lưu chất hoặc siết bulong không đều tay cũng là nguyên nhân hàng đầu gây rò rỉ. Hậu quả nhẹ là gây thất thoát tài sản, nặng có thể dẫn đến cháy nổ và hỏng hóc toàn bộ kết nối đường ống.

Checklist chọn mua và hướng dẫn lắp đặt chuẩn kỹ thuật

Để chọn được sản phẩm ưng ý, hãy kiểm tra danh mục sau:

1. Xác nhận kích thước chuẩn DN100.

2. Kiểm tra tiêu chuẩn kết nối (ANSI, JIS hay DIN).

3. Xác định áp lực hệ thống để chọn Class/PN phù hợp.

4. Chọn vật liệu tương thích với môi trường (Thép, inox hay nhựa).

5. Chọn kiểu mặt bích (RF hay FF) phù hợp với loại gioăng đang có.

Quy trình lắp đặt:

• Làm sạch bề mặt flange, loại bỏ bụi bẩn và rỉ sét.

• Đặt gasket vào đúng tâm của mặt bích.

• Căn chỉnh các lỗ bulong sao cho đồng nhất giữa hai mặt.

• Siết bulong theo hình sao (đối xứng) để lực ép dàn đều, tránh tình trạng siết lệch gây vênh mặt bích.

Lưu ý quan trọng khi sử dụng mặt bích 4 inch

Trong quá trình vận hành, cần kiểm tra rò rỉ định kỳ tại các điểm kết nối bích. Tuyệt đối không siết lệch bulong vì sẽ làm hỏng gasket và biến dạng mặt bích. Nếu phát hiện gasket bị lão hóa hoặc hư hỏng, cần thay thế ngay lập tức để tránh sự cố. Đối với mặt bích thép dùng ngoài trời, nên có lớp sơn chống gỉ bảo vệ để duy trì tuổi thọ cho thiết bị.

FAQ – Những câu hỏi thường gặp về flange 4 inch

4 flange là DN bao nhiêu?

Mặt bích 4 inch tương đương với kích thước danh nghĩa là DN100.

Flange 4 inch dùng để làm gì?

Chức năng chính là kết nối các đoạn ống DN100 với nhau hoặc kết nối đường ống với các thiết bị như van, máy bơm, bình áp lực.

Flange 4” có những loại nào phổ biến?

Các loại thường gặp nhất là mặt bích cổ hàn (Weld Neck), mặt bích hàn trượt (Slip On), mặt bích mù (Blind Flange) và mặt bích hàn âm (Socket Weld).

Nên dùng flange inox hay thép carbon?

Điều này phụ thuộc vào môi trường lưu chất. Inox là lựa chọn tốt nhất cho môi trường ăn mòn và thực phẩm, trong khi thép carbon giúp tiết kiệm chi phí cho các hệ thống nước, dầu, khí thông thường.

Flange 4 inch có chịu được áp lực cao không?

Có, sản phẩm hoàn toàn chịu được áp lực cao nếu bạn chọn đúng tiêu chuẩn vật liệu rèn và Class áp lực (như Class 600 hoặc Class 1500) phù hợp với yêu cầu của hệ thống.

Hy vọng bài viết chuyên sâu này đã cung cấp cho bạn cái nhìn toàn diện và chính xác nhất về flange 4 inch. Việc lựa chọn và lắp đặt đúng kỹ thuật không chỉ giúp hệ thống của bạn hoạt động trơn tru mà còn tối ưu hóa chi phí vận hành trong dài hạn. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về 4 Flange
