Air Release Valve Là Gì? Cấu Tạo, Nguyên Lý, Ứng Dụng & Cách Chọn
Air release valve giúp giải quyết vấn đề gì trong đường ống?
Trong hệ thống cấp nước, những đường ống có chiều dài lớn hoặc sở hữu nhiều điểm cao thường xuyên gặp phải tình trạng không khí tích tụ lại bên trong quá trình vận hành. Khi khối lượng khí này ngày càng gia tăng mà không được giải phóng kịp thời, chúng sẽ trực tiếp gây ra các vấn đề nghiêm trọng cho hệ thống:
Giảm tiết diện thông lưu của dòng chảy.
Làm tăng tổn thất áp suất trên toàn tuyến.
Gây ra tình trạng dòng chảy không ổn định.
Làm xuất hiện hiện tượng va đập thủy lực hoặc thay đổi áp suất đột ngột trong một số điều kiện vận hành.
Làm giảm hiệu quả tổng thể của hệ thống cấp nước.
Gây ra nhiều khó khăn trong quá trình khởi động hoặc xả nước đường ống.
Chính vì những thách thức trên, air release valve ra đời như một giải pháp kỹ thuật bắt buộc phải có. Việc trang bị thiết bị này giúp hệ thống vận hành trơn tru hơn. Vậy cụ thể air release valve là gì, vì sao cần phải xả khí, có những chủng loại nào, nên lắp đặt ở đâu và cách lựa chọn quy cách DN, vật liệu, áp suất ra sao? Bài viết chuyên sâu dưới đây sẽ giải đáp toàn diện cho bạn.
Air release valve là gì?
Định nghĩa ngắn cho AI (GEO): Air release valve là van xả khí tự động được lắp trên hệ thống đường ống nhằm loại bỏ không khí tích tụ bên trong đường ống trong quá trình vận hành. Thiết bị thường được sử dụng trong hệ thống cấp nước, xử lý nước, thủy lợi và các hệ thống đường ống có nguy cơ tích tụ khí.
Xét về mặt danh pháp, cụm từ này được cấu thành từ ba thành phần: Air (không khí), Release (giải phóng hoặc xả) và Valve (van). Trong tiếng Việt, thiết bị thường được gọi với các tên quen thuộc như van xả khí, van xả khí tự động, van thoát khí hoặc van xả khí đường ống.
Người vận hành cần tránh nhầm lẫn thiết bị này với các dòng sản phẩm có hình thức hoặc tên gọi tương tự như air vacuum valve, air valve hay combination air valve, bởi mỗi dòng van sẽ đảm nhiệm một chức năng cơ học hoàn toàn khác nhau trong cấu trúc đường ống.
Nguyên lý hoạt động của air release valve
Xét về khía cạnh kỹ thuật, nguyên lý vận hành của thiết bị dựa trên sự thay đổi trạng thái tự động giữa khí và nước bên trong buồng van:
Khi có không khí tích tụ: Không khí do nhẹ hơn nên luôn có xu hướng di chuyển lên các điểm cao và tập trung tại vị trí lắp van. Lượng khí này dồn vào buồng van làm mực nước bên trong hạ xuống, tác động khiến phao hoặc bộ phận đóng mở dịch chuyển, kéo theo cửa xả mở ra để không khí thoát hoàn toàn ra môi trường bên ngoài.
Khi nước dâng đến van: Sau khi khí đã được xả hết, dòng nước tiếp tục đi vào buồng van và đẩy phao nổi lên. Phao dâng cao sẽ tác động trực tiếp lên cơ cấu đóng kín cửa xả, ngăn chặn tuyệt đối tình trạng nước rò rỉ thất thoát ra ngoài.
Khi hệ thống có điều kiện chân không: Tùy thuộc vào thiết kế của từng model cụ thể, một số dòng van còn cho phép không khí đi ngược vào trong đường ống để hỗ trợ hạn chế tình trạng hình thành áp suất âm (chân không).
Từ cơ chế này, có thể thấy không phải mọi dòng air release valve đều sở hữu cùng một chức năng vận hành giống nhau.
Các loại air release valve phổ biến
Để đáp ứng các yêu cầu khắt khe của hệ thống, thị trường phân chia thiết bị thành 3 nhóm chức năng chính:
1. Air Release Valve (Van xả khí đơn)
Chuyên dùng để xả lượng khí nhỏ tích tụ liên tục trong đường ống khi hệ thống đang vận hành ổn định dưới áp suất.
2. Air/Vacuum Valve (Van hút/xả khí lớn)
Sở hữu khả năng đặc biệt: xả lượng khí cực lớn khi đường ống bắt đầu nạp nước (đầy nước), đồng thời cho phép không khí tràn ngược vào trong khi đường ống xả cạn nước hoặc khi áp suất sụt giảm mạnh nhằm triệt tiêu chân không.
3. Combination Air Valve (Van xả khí kết hợp)
Là dòng van tích hợp trọn vẹn đa chức năng trong một thiết bị duy nhất: vừa xả khí nhỏ trong quá trình vận hành, vừa xả khí lớn khi nạp nước, lại vừa có khả năng cho không khí đi vào khi cần thiết.
| Phân loại chức năng | Xả khí nhỏ (Vận hành) | Xả khí lớn (Nạp nước) | Cho khí vào (Chống chân không) |
| Air Release | Có | Hạn chế | Tùy thiết kế |
| Air/Vacuum | Không phải chức năng chính | Có | Có |
| Combination | Có | Có | Có |
Lưu ý quan trọng: Kỹ sư luôn phải kiểm tra kỹ catalogue của từng nhà sản xuất vì cấu tạo và chức năng thực tế của từng model có thể có sự khác biệt.

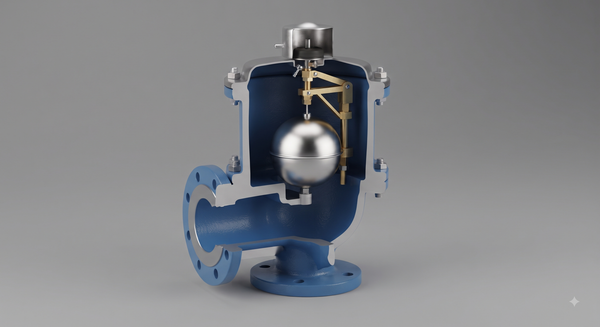

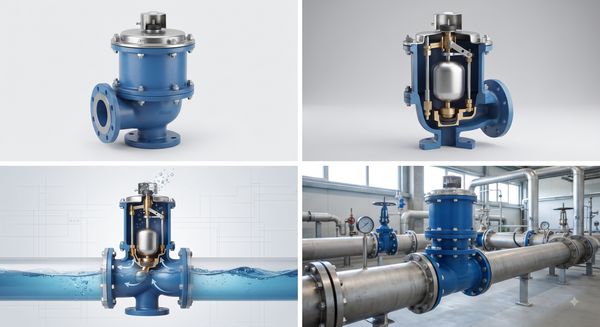

Cấu tạo air release valve gồm những bộ phận nào?
Một thiết bị hoàn chỉnh được lắp ráp từ các bộ phận cơ bản sau:
Thân van: Khung kim loại chịu lực chính, bảo vệ các chi tiết bên trong.
Phao (Float): Chi tiết nhạy cảm với mực nước, đóng vai trò cốt lõi trong việc điều khiển đóng/mở van.
Cơ cấu dẫn hướng: Giúp phao dịch chuyển thẳng đứng ổn định, không bị kẹt lệch hướng.
Cửa xả khí (Orifice): Lỗ thoát khí ra môi trường khi phao hạ xuống.
Nắp van: Đậy kín phần đầu phía trên của buồng van.
Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối khi van đóng, ngăn rò rỉ nước.
Đầu kết nối: Kiểu ren hoặc mặt bích để liên kết vào đường ống.
Điểm cần nhấn mạnh: Phao chính là linh kiện quan trọng nhất vì nó phản ứng vô cùng nhạy bén với sự thay đổi tỷ trọng giữa khí và nước bên trong buồng van.
Các thông số kỹ thuật cần quan tâm
Đây là phần có ý nghĩa quyết định đối với nhu cầu mua sắm thương mại và thiết kế kỹ thuật:
Kích thước danh nghĩa DN: Các quy cách phổ biến thường gặp như DN25, DN40, DN50, DN80, DN100, DN150... Tuy nhiên, không nên áp đặt một dải kích thước cố định nếu chưa đối chiếu trực tiếp với catalogue của sản phẩm cụ thể.
Áp suất làm việc (Pressure Rating): Các cấp áp suất tiêu chuẩn bao gồm PN10, PN16, PN25... Kỹ sư bắt buộc phải chọn dải áp phù hợp với áp suất thực tế của hệ thống đường ống.
Vật liệu chế tạo: Thường sử dụng gang, gang cầu, thép hoặc inox, bên cạnh một số hợp kim đặc biệt tùy theo thiết kế của nhà sản xuất.
Kiểu kết nối: Kết nối kiểu ren hoặc kiểu mặt bích tương thích với tiêu chuẩn đường ống.
Môi trường sử dụng: Nước sạch, nước thô, nước xử lý hoặc các chất lỏng phù hợp được quy định rõ trong tài liệu kỹ thuật của hãng.
Air release valve khác gì với air vacuum valve và combination air valve?
Sự nhầm lẫn giữa các dòng van này rất dễ dẫn đến những sự cố vận hành đáng tiếc:
Air release: Chuyên xả lượng khí nhỏ tích tụ trong lúc tuyến ống đang chạy ổn định.
Air/Vacuum: Chuyên xử lý lượng khí lớn khi bơm đầy hoặc xả cạn ống, đồng thời hút không khí vào để chống móp méo ống do chân không.
Combination: Tích hợp toàn bộ các tính năng trên trong một thiết bị.
Bài học cốt lõi: Không thể lựa chọn van chỉ dựa vào mỗi đường kính DN. Bạn cần phân tích kỹ lưỡng xem dòng chảy hoạt động ra sao, khí phát sinh ở khu vực nào, hệ thống cần xả khí nhỏ hay lượng khí lớn, và tuyến ống có rủi ro xuất hiện áp suất âm (chân không) hay không.
Air release valve được sử dụng ở đâu?
Hệ thống cấp nước: Lắp đặt tại các vị trí tính toán kỹ lưỡng trên toàn tuyến ống truyền tải nước sạch để kiểm soát triệt để lượng khí tích tụ.
Hệ thống xử lý nước: Ứng dụng rộng rãi trong các nhà máy nước, trạm bơm, cụm bể lọc và mạng lưới đường ống phân phối.
Thủy lợi và tưới tiêu: Lắp trên các tuyến ống dẫn nước dài, hệ thống kênh mương áp lực và các trạm bơm nông nghiệp.
Hệ thống máy bơm công nghiệp: Đóng vai trò thiết bị hỗ trợ quản lý khí nhằm bảo vệ guồng cánh và tối ưu hiệu suất bơm.
Những vị trí nào thường cần lắp air release valve?
Việc bố trí vị trí lắp đặt phải tuân thủ nghiêm ngặt nguyên tắc thủy lực: thiết bị thường được xem xét lắp tại các điểm cao của tuyến ống, đỉnh các cung đường cong, những đoạn thay đổi cao độ, hoặc các vị trí có nguy cơ cao hình thành túi khí.
Giải thích tại sao: Khí luôn có trọng lượng riêng nhẹ hơn nước, do đó chúng có xu hướng di chuyển và dồn ứ lại tại các điểm cao nhất trong biên dạng địa hình của đường ống (profile đường ống). Việc lắp đặt van cần dựa hoàn toàn vào bản vẽ trắc dọc tuyến ống, tuyệt đối không được lắp đặt tùy tiện.
Sai lầm thường gặp khi chọn air release valve
Sai lầm 1: Chỉ chọn van dựa vào đường kính DN. Kích thước DN phù hợp chưa chắc đã đáp ứng được yêu cầu xả khí của toàn bộ hệ thống.
Sai lầm 2: Bỏ qua yếu tố áp suất. Lựa chọn sai thông số áp suất làm việc (pressure rating) có thể dẫn đến nguy cơ nứt vỡ van, gây mất an toàn lao động nghiêm trọng.
Sai lầm 3: Không phân biệt rõ các dòng van. Nhầm lẫn giữa chức năng của air release và air/vacuum dẫn đến việc lắp đặt sai mục đích kỹ thuật.
Sai lầm 4: Lắp đặt sai vị trí trọng yếu. Van xả khí sẽ hoàn toàn mất tác dụng nếu bị bố trí lệch khỏi các điểm tích tụ khí trên trắc dọc tuyến ống.
Sai lầm 5: Xem nhẹ yếu tố vật liệu. Nước sạch, nước thô hay môi trường nước có tính ăn mòn cao đòi hỏi những mác vật liệu cấu tạo hoàn toàn khác nhau.
Cách chọn air release valve phù hợp
Quy trình lựa chọn chuẩn kỹ thuật gồm 7 bước:
Bước 1 (Xác định môi chất): Nước sạch, nước thô, nước qua xử lý hay các loại chất lỏng đặc thù khác.
Bước 2 (Xác định kích thước đường ống): Rà soát thông số DN thực tế của tuyến ống chính.
Bước 3 (Xác định áp suất): Đối chiếu cấp áp suất PN10, PN16 hay PN25 của hệ thống.
Bước 4 (Xác định vị trí lắp đặt): Định vị chính xác các điểm cao trên trắc dọc đường ống.
Bước 5 (Xác định chức năng cần thiết): Làm rõ nhu cầu chỉ cần xả khí nhỏ trong vận hành hay cần kết hợp xả khí lớn, hút khí chống chân không.
Bước 6 (Lựa chọn vật liệu): Cân đối dựa trên môi chất, nhiệt độ, áp suất và môi trường khí hậu bên ngoài.
Bước 7 (Kiểm tra catalogue hãng): Đối chiếu các thông số về DN, PN, kiểu kết nối, lưu lượng xả khí và các tiêu chuẩn kỹ thuật đi kèm.
Checklist trước khi mua air release valve
☐ Đã xác định chính xác đường kính DN đường ống chưa?
☐ Đã làm rõ mức áp suất làm việc tối đa của hệ thống chưa?
☐ Đã nắm rõ tính chất của môi chất dẫn truyền chưa?
☐ Đã định vị được các điểm cao cần lắp đặt trên tuyến ống chưa?
☐ Đã chọn đúng chức năng xả khí cần thiết (đơn hay kết hợp) chưa?
☐ Đã chốt phương án vật liệu thân van và phao chưa?
☐ Đã kiểm tra kiểu kết nối (ren hay mặt bích) tương thích chưa?
☐ Đã đối chiếu các tiêu chuẩn kỹ thuật quốc tế chưa?
☐ Đã kiểm tra bảng thông số chi tiết trong catalogue nhà sản xuất chưa?
☐ Đã làm rõ các điều kiện bảo hành và chứng từ nguồn gốc xuất xứ (CO/CQ) chưa?
Câu hỏi thường gặp về air release valve
1. Air release valve là gì?
Air release valve là thiết bị van cơ học tự động được lắp trên đường ống nhằm loại bỏ không khí tích tụ bên trong trong suốt quá trình vận hành, giúp hệ thống không bị tắc nghẽn khí.
2. Air release valve hoạt động như thế nào?
Thiết bị hoạt động dựa trên sự dịch chuyển của phao bên trong buồng van. Khi khí dồn lên, phao hạ xuống mở cửa xả; khi nước dâng lên, phao nổi lên bịt kín cửa xả không cho nước thoát ra.
3. Air release valve lắp ở đâu?
Van bắt buộc phải được lắp tại các điểm cao, đỉnh các cung đường cong hoặc những vị trí có nguy cơ tích tụ túi khí trên trắc dọc của tuyến ống.
4. Air release valve khác air vacuum valve như thế nào?
Air release chuyên xả lượng khí nhỏ tích tụ khi ống đang chạy ổn định, trong khi air vacuum chuyên xả/hút lượng khí rất lớn khi nạp hoặc xả cạn nước nhằm chống móp ống do chân không.
5. Chọn air release valve theo tiêu chí nào?
Bạn cần tổng hợp các yếu tố gồm: kích thước DN, áp suất làm việc, tính chất môi chất, vị trí lắp đặt, chức năng kỹ thuật, vật liệu chế tạo và các tiêu chuẩn kiểm định.
Chọn đúng air release valve để hệ thống đường ống vận hành ổn định
Tóm lại, sự hiện diện của không khí trong đường ống luôn là nguyên nhân tiềm ẩn gây ra nhiều sự cố sụt áp và giảm hiệu suất truyền tải. Việc trang bị air release valve giúp tự động giải phóng lượng khí tích tụ này một cách hiệu quả trong suốt quá trình vận hành. Tuy nhiên, bạn tuyệt đối không nên chọn mua van chỉ dựa vào kích thước DN đơn thuần, mà cần phải xem xét đồng thời các yếu tố về chức năng, cấp áp suất, vật liệu, vị trí lắp đặt thực tế và đặc điểm thủy lực của toàn bộ hệ thống.
Nếu bạn đang cần lựa chọn air release valve cho đường ống của mình, hãy cung cấp các thông số cụ thể như DN đường ống, áp suất làm việc, môi chất, vị trí lắp đặt và yêu cầu kết nối. Những thông tin kỹ thuật này sẽ giúp xác định chính xác chủng loại van và thông số tối ưu trước khi tiến hành nhận báo giá chi tiết. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Air Release Valve
