Tiêu Chuẩn ANSI B16.1 Class 150 Flange: Hướng Dẫn Kỹ Thuật Toàn Diện Cho Kỹ Sư

Vì Sao Tiêu Chuẩn ANSI B16.1 Class 150 Flange Được Dùng Rộng Rãi?

Trong thiết kế và thi công hệ thống cơ điện, sự đồng bộ tiêu chuẩn cơ khí là yếu tố sống còn quyết định tiến độ và độ an toàn của toàn bộ công trình. Khi đối mặt với việc kết nối các cụm bơm lớn, van công nghiệp hoặc thiết bị trong hệ thống nước, việc chọn sai tiêu chuẩn mặt bích sẽ ngay lập tức dẫn đến hậu quả nghiêm trọng: hệ thống bị rò rỉ lưu chất, hoặc các lỗ bulong bị lệch tâm khiến kỹ sư không thể lắp đặt thiết bị vào đường ống.

Một trong những vấn đề thường gặp nhất tại công trường là sự nhầm lẫn tai hại giữa hai bộ tiêu chuẩn ANSI B16.1 và ANSI B16.5. Nhiều kỹ thuật viên chưa hiểu rõ bản chất cụm từ “Class 150” nghĩa là gì, hoặc không phân biệt được khi nào bắt buộc phải dùng mặt bích bằng gang và khi nào dùng mặt bích bằng thép. Sự sai sót này không chỉ làm lãng phí chi phí vật tư mà còn tiềm ẩn nguy cơ mất an toàn áp lực cực kỳ lớn.

Để tối ưu hóa chi phí vận hành và đảm bảo kỹ thuật, tiêu chuẩn ansi b16 1 class 150 flange được ra đời như một giải pháp chuẩn hóa cho các hệ thống lưu chất áp lực trung bình. Việc thấu hiểu tường tận về thông số và bản chất của loại class 150 flange này sẽ giúp các nhà thầu đưa ra lựa chọn vật tư chính xác, loại bỏ hoàn toàn các rủi ro kỹ thuật ngay từ bước thiết kế sơ bộ.

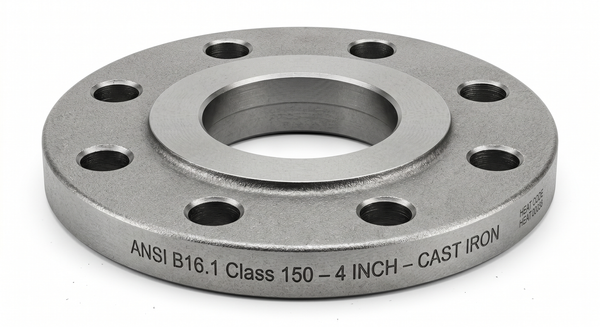

ANSI B16.1 Class 150 Flange Là Gì?

Để trả lời một cách trực diện nhất: ANSI B16.1 Class 150 flange là mặt bích gang sản xuất theo tiêu chuẩn ANSI/ASME B16.1 với cấp áp lực Class 150 dùng trong hệ thống đường ống công nghiệp.

Bộ tiêu chuẩn ANSI B16.1 do Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME) và Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI) thiết lập, chuyên quy định kỹ thuật cho dòng mặt bích gang (cast iron flange) và các phụ kiện mặt bích đi kèm. Trong đó, cụm từ "Class 150" là định danh cho cấp áp lực danh định (pressure rating) của cấu kiện, thể hiện khả năng chịu tải áp suất của vật liệu ở một dải nhiệt độ môi trường cụ thể.

Cấu tạo cơ bản của dòng ANSI flange này bao gồm ba bộ phận không thể tách rời:

• Thân Flange (Flange Body): Kết cấu chịu lực chính, được chế tạo thông qua quy trình đúc phôi.

• Lỗ Bulong (Bolt Holes): Hệ thống các lỗ khoan được định vị chính xác trên vòng tròn đồng tâm (bolt circle flange), dùng làm nơi xỏ bulong siết kết nối.

• Bề mặt làm kín (Sealing Face): Khu vực tiếp xúc phẳng với gioăng đệm để chặn dòng lưu chất.

Vật liệu sản xuất dòng mặt bích này chủ yếu gồm gang xám (Gray Iron - Class 125/250) và gang dẻo (ductile iron flange). Nhờ đặc tính giảm chấn tốt và giá thành sản xuất tối ưu, chúng trở thành lựa chọn hàng đầu cho các kết cấu cơ khí đường ống quy mô lớn.

Nguyên Lý Kết Nối Của ANSI B16.1 Class 150 Flange

Nguyên lý vận hành của mối nối gasket flange connection dựa trên việc chuyển hóa lực siết cơ học của bulong thành lực ép trực tiếp lên bề mặt gioăng đệm. Khi luồn các bulong qua hệ thống lỗ và tiến hành siết chặt đai ốc, hai mặt bích đối xứng sẽ ép chặt phần gioăng đệm nằm ở giữa. Gioăng đệm biến dạng dẻo sẽ điền đầy vào các rãnh hở vi mô trên bề mặt sealing face, từ đó tạo ra một rào cản ngăn dòng lưu chất rò rỉ ra môi trường bên ngoài.

Để mối nối này đạt độ kín tuyệt đối, thông số đường kính vòng tròn bulong (bolt circle flange) phải chính xác tuyệt đối theo tiêu chuẩn. Nếu thông số này bị sai lệch dù chỉ vài milimét, các bulong sẽ bị cưỡng bức lắp chéo, gây ra hiện tượng lực siết không đều, làm vênh mặt bích và phá hủy cấu trúc gioăng đệm ngay khi hệ thống lên áp.

Nhờ khả năng chịu áp lực ổn định và hấp thụ các xung lực rung động từ dòng chảy tốt, tiêu chuẩn ASME B16.1 flange cực kỳ phổ biến trong các hệ thống HVAC flange (điều hòa không khí trung tâm) và water pipeline flange (mạng lưới cấp thoát nước công nghiệp). Bản chất của các hệ thống này là lưu chất có nhiệt độ ổn định, áp suất vận hành không thay đổi quá đột ngột, giúp vật liệu gang phát huy tối đa hiệu năng cơ lý của mình.

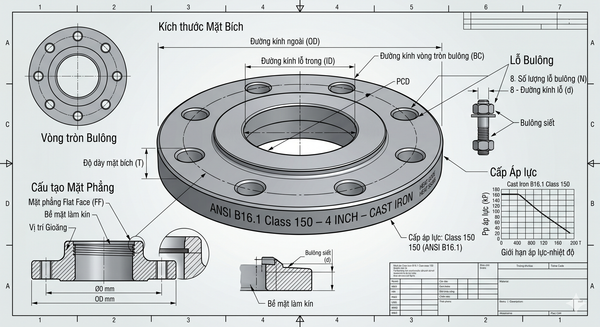

Thông Số Kỹ Thuật ANSI B16.1 Class 150 Flange

Việc nắm rõ các thông số hình học (flange dimensions) là điều kiện bắt buộc để kỹ sư lựa chọn hoặc đặt hàng chính xác vật tư cho dự án. Tiêu chuẩn này bao phủ dải kích thước rất rộng, từ DN15 cho đến DN600.

Dưới đây là các thông số hình học cốt lõi cấu thành nên một industrial pipe flange đạt chuẩn:

• Đường kính ngoài (Outside Diameter - OD): Kích thước bao vành ngoài cùng của mặt bích.

• Đường kính vòng tròn bulong (Bolt Circle Diameter - BC): Khoảng cách từ tâm lỗ bulong này đến tâm lỗ bulong đối diện.

• Số lượng lỗ bulong (Number of Bolt Holes): Thay đổi theo kích thước bích (ví dụ bích nhỏ có 4 lỗ, bích lớn có 8, 12 hoặc 16 lỗ).

• Độ dày mặt bích (Flange Thickness): Quyết định trực tiếp đến độ bền kéo và khả năng chịu ứng suất uốn của cấu kiện.

• Cấp áp lực (Flange Pressure Rating): Định mức giới hạn áp suất vận hành an toàn.

Trong kỹ thuật cơ khí, thông số lỗ bulong và độ dày phải chính xác tuyệt đối. Nếu số lượng hoặc kích thước lỗ bulong bị gia công sai lệch, bạn sẽ không thể kết nối mặt bích với các thiết bị chuẩn quốc tế nhập khẩu như van bướm, van cổng hay máy bơm. Hơn nữa, việc thấu hiểu flange pressure rating giúp kỹ sư không tính toán dư thừa vật liệu quá mức hoặc thiếu hụt gây mất an toàn hệ thống.

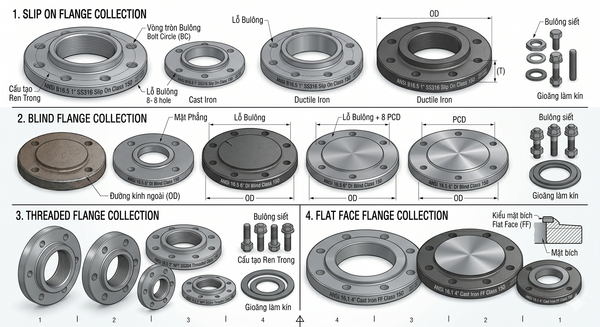

Phân Loại ANSI B16.1 Class 150 Flange Phổ Biến

Để tương thích với nhiều biện pháp thi công và thiết bị khác nhau, dòng cấu kiện này được chia nhỏ theo 3 phương thức phân loại:

1. Phân loại theo kiểu kết nối với ống

• Slip On Flange: Mặt bích hàn trượt (hoặc lồng lỏng đối với một số dòng đặc thù), ống được đút vào trong lòng bích rồi cố định.

• Threaded Flange: Mặt bích kết nối ren, lòng bích có ren trong để vặn trực tiếp vào đầu ống ren ngoài mà không cần xử lý nhiệt.

• Blind Flange: Mặt bích mù, không có lỗ thông tâm, chuyên dùng để bịt kín đầu đường ống hoặc chờ mở rộng hệ thống sau này.

2. Phân loại theo bề mặt làm kín (Sealing Face)

• Flat Face Flange (FF): Bề mặt bích phẳng hoàn toàn từ tâm ra đến rìa ngoài.

• Raised Face Flange (RF): Có một gờ cao nhô lên ở khu vực lòng trong để tập trung lực siết bulong vào vị trí đặt gioăng.

Insight từ chuyên gia: Các dòng class 150 pipe flange bằng vật liệu gang xám hầu hết đều gia công theo kiểu phẳng (flat face flange). Nguyên nhân là do vật liệu gang có độ giòn cao, nếu dùng bề mặt nhô (RF) kết nối với bích thép, lực siết bulong lớn tập trung ở gờ nhô có thể tạo ra moment uốn làm nứt, gãy phần vành mặt bích gang.

So Sánh ANSI B16.1 Và ANSI B16.5 Flange

Để tránh sự nhầm lẫn phổ biến tại các dự án, kỹ sư cần phân biệt rõ hai bộ tiêu chuẩn này qua bảng đối chiếu kỹ thuật dưới đây:

Lý do tiêu chuẩn ANSI B16.5 chiếm ưu thế tuyệt đối trong ngành dầu khí là nhờ đặc tính dẻo dai, chịu ứng suất kéo kéo dài và chịu nhiệt độ cực cao của vật liệu thép rèn. Ngược lại, đối với các công trình dân dụng hoặc hạ tầng nước sạch, sử dụng ANSI B16 flange (B16.1) bằng gang mang lại hiệu quả kinh tế vượt trội nhờ giá thành phôi rẻ mà vẫn đáp ứng hoàn hảo áp lực vận hành thực tế.

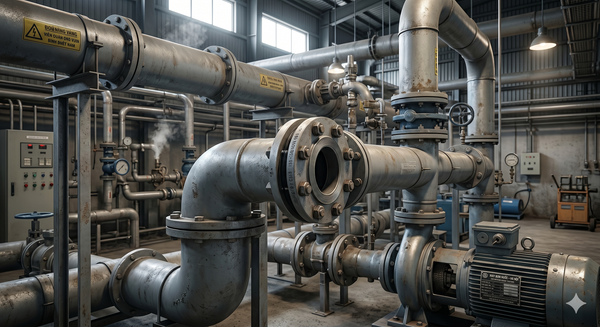

ANSI B16.1 Class 150 Flange Được Ứng Dụng Ở Đâu?

Sở hữu nhiều đặc tính cơ lý phù hợp cho các dòng lưu chất thông thường, dòng mặt bích này được ứng dụng rộng rãi trong:

• Hệ thống điều hòa trung tâm (HVAC): Lắp đặt tại các đường ống nước lạnh kết nối vào cụm Chiller (Chiller cooling water) hoặc tháp giải nhiệt (Cooling Tower).

• Hệ thống phòng cháy chữa cháy (PCCC): Đường ống trục chính (Fire fighting pipeline) dẫn nước áp lực cao đến các họng xả tòa nhà.

• Trạm xử lý và cấp thoát nước: Kết nối các van chặn, van một chiều cỡ lớn vào mạng lưới đường ống dẫn nước đô thị.

• Nhà máy sản xuất thực phẩm & đồ uống: Ứng dụng trong các khâu phụ trợ như đường ống cấp nước sạch, xử lý nước thải cục bộ.

Những Sai Lầm Thường Gặp Khi Chọn ANSI B16.1 Class 150 Flange

Trong quá trình mua sắm vật tư và nghiệm thu công trình, các lỗi kỹ thuật sau đây thường xuyên xảy ra:

1. Mua nhầm bích thép thay vì bích gang: Việc nhầm lẫn giữa mã hiệu B16.1 (gang) và B16.5 (thép) khiến ngân sách vật tư bị đẩy lên cao không cần thiết hoặc gây bất đồng bộ vật liệu.

2. Ép phẳng mặt bích RF vào mặt bích FF: Khi cố tình siết bulong để kết nối một mặt bích thép có gờ (RF) với một mặt bích gang phẳng (FF), áp lực cơ học phân bổ không đều sẽ làm gãy tai bích gang ngay lập tức.

3. Dùng sai kích thước bulong và gioăng đệm: Chọn bulong quá nhỏ so với lỗ hoặc dùng gioăng đệm (gasket) không đúng tiêu chuẩn hình học Class 150 dẫn đến hiện tượng xì hở lưu chất khi chạy thử tải áp suất.

Hướng Dẫn Chọn ANSI B16.1 Class 150 Flange Phù Hợp

Để chọn đúng cấu kiện cho hệ thống đường ống của bạn, hãy tuân thủ bảng checklist kỹ thuật chuyên gia dưới đây:

•  Xác định rõ môi chất vận hành: Lưu chất là nước sạch, nước thải hay hóa chất nhẹ để chọn lớp phủ coating bảo vệ phù hợp.

• Kiểm tra áp suất làm việc thực tế: Đảm bảo áp suất đỉnh của hệ thống không vượt quá giới hạn an toàn của class 150 flange ở nhiệt độ vận hành.

• Lựa chọn chính xác kiểu bề mặt: Ưu tiên chọn loại Flat Face (FF) nếu kết nối trực tiếp với các dòng van gang tiêu chuẩn.

• Chọn đúng chủng loại gang: Đối với các khu vực đường ống chịu va đập thủy lực hoặc có độ rung lắc nhẹ (như đầu ra của máy bơm công suất lớn), hãy ưu tiên chọn vật liệu gang dẻo (ductile iron flange) thay vì gang xám để tăng độ bền kéo.

Lưu Ý Khi Lắp Đặt ANSI B16.1 Class 150 Flange

Quy trình thi công tại công trường cần được giám sát chặt chẽ qua các bước sau để ngăn ngừa sự cố:

• Căn chỉnh đồng tâm: Trục của hai đoạn ống phải thẳng hàng tuyệt đối trước khi xỏ bulong. Tuyệt đối không dùng lực siết của bulong để cưỡng ép hai mặt bích lệch tâm lại gần nhau.

• Siết lực đối xứng: Tiến hành siết các đai ốc theo sơ đồ hình ngôi sao hoặc đối diện nhau theo từng cặp. Việc này đảm bảo lực ép lên gioăng đệm phẳng đều, không bị dập hay lệch góc.

• Kiểm soát lực siết vừa đủ: Vật liệu gang có giới hạn chịu lực uốn thấp hơn thép. Do đó, kỹ thuật viên cần sử dụng cờ lê lực để kiểm soát, tránh việc siết quá tay làm nứt vỡ thân bích.

• Test áp trước vận hành: Sau khi hoàn thiện, bắt buộc phải tiến hành thử áp tĩnh toàn bộ hệ thống bằng nước để phát hiện sớm các điểm rò rỉ vi mô tại vị trí mối nối.



Câu Hỏi Thường Gặp Về ANSI B16.1 Class 150 Flange

1. Kích thước hình học của mặt bích ANSI B16.1 và ANSI B16.5 Class 150 có lắp chung được không?

Có. Về mặt kích thước hình học như đường kính ngoài (OD), đường kính vòng tròn bulong (BC), số lượng và kích thước lỗ bulong của tiêu chuẩn ANSI B16.1 Class 150 hoàn toàn trùng khớp với tiêu chuẩn ANSI B16.5 Class 150. Bạn hoàn toàn có thể xỏ bulong kết nối hai loại bích này với nhau, nhưng lưu ý phải dùng bề mặt phẳng (Flat Face) để tránh làm gãy bích gang.

2. Mặt bích gang tiêu chuẩn ANSI B16.1 Class 150 chịu được áp suất tối đa là bao nhiêu?

Áp suất làm việc của mặt bích phụ thuộc vào nhiệt độ môi chất. Ở nhiệt độ thường (khoảng -20 đến 150 độ F tương đương dưới 65 độ C), dòng bích gang dẻo Class 150 có thể chịu được áp suất vận hành lên tới khoảng 250 psi (tương đương hơn 17 bar). Khi nhiệt độ tăng lên, khả năng chịu áp sẽ giảm dần theo bảng quy định của ASME.

3. Có được dùng mặt bích gang ANSI B16.1 cho hệ thống hơi nóng (Steam) không?

Không nên khuyến khích. Hệ thống hơi nóng thường có sự thay đổi nhiệt độ đột ngột tạo ra hiện tượng sốc nhiệt và giãn nở cơ học rất mạnh. Vật liệu gang có tính giòn và chịu ứng suất kéo kém, dễ dẫn đến nguy cơ nứt vỡ nguy hiểm. Đối với hệ thống hơi nóng áp lực cao, kỹ sư bắt buộc phải sử dụng mặt bích thép rèn theo chuẩn ANSI B16.5.

Tổng Kết

Việc ứng dụng đúng tiêu chuẩn ansi b16 1 class 150 flange vào hệ thống đường ống công nghiệp không chỉ giúp nhà thầu tối ưu hóa chi phí đầu tư vật tư mà còn bảo đảm hệ thống vận hành bền bỉ, an toàn qua nhiều năm. Bằng cách hiểu rõ các thông số kỹ thuật cốt lõi, phân biệt chính xác với tiêu chuẩn bích thép và tuân thủ quy trình siết bulong đối xứng, bạn sẽ loại bỏ hoàn toàn nguy cơ rò rỉ tại công trình.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về ANSI B16.1 Class 150 Flange
