ANSI B16 5 Blind Flange: Phân Tích Chuyên Sâu Cấu Tạo Và Hướng Dẫn Lựa Chọn

Vì Sao Blind Flange Là Thành Phần Quan Trọng Trong Hệ Thống Đường Ống?

Trong quá trình vận hành và bảo dưỡng các hệ thống công nghiệp, các kỹ sư thường xuyên đối mặt với những tình huống kỹ thuật đặc thù. Bạn có thể cần bịt kín một đầu đường ống vĩnh viễn để kết thúc chu trình dẫn lưu chất. Đôi khi, bạn lại cần đóng một đầu chờ tạm thời để phục vụ cho kế hoạch mở rộng nhà máy trong tương lai. Hoặc cấp bách hơn, bạn phải cô lập một đoạn ống để bảo trì thiết bị mà không làm gián đoạn toàn bộ dây chuyền sản xuất.

Trong những tình huống này, nếu sử dụng phương pháp hàn bít bằng thép tấm thông thường hoặc chọn sai loại mặt bích, hậu quả sẽ rất khôn lường. Hệ thống có thể bị rò rỉ lưu chất độc hại, mất áp suất đột ngột hoặc nghiêm trọng hơn là gây bục nổ, đe dọa trực tiếp đến an toàn lao động.

Đó là lý do ansi b16 5 blind flange (mặt bích mù theo tiêu chuẩn Mỹ) được sinh ra. Với thiết kế đặc chủng, nó đóng vai trò như một giải pháp đóng kín đáng tin cậy, chịu tải cực tốt, trở thành chốt chặn an toàn cuối cùng trong hàng loạt các ngành công nghiệp mũi nhọn.

ANSI B16 5 Blind Flange Là Gì?

Định nghĩa mặt bích mù

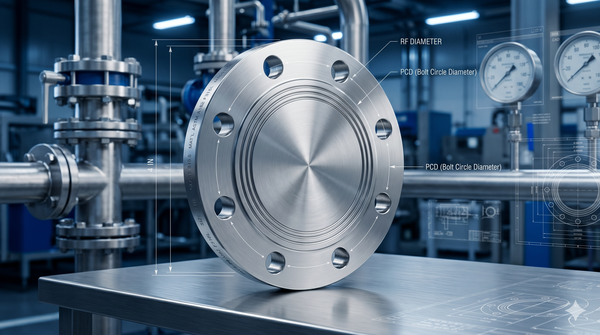

ANSI B16 5 blind flange (thường gọi tắt là mặt bích mù hoặc bích đặc) là một loại phụ kiện cơ khí được sản xuất tuân thủ nghiêm ngặt theo tiêu chuẩn của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME/ANSI B16.5). Khác với các loại mặt bích thông thường, bích mù hoàn toàn không có lỗ xuyên tâm (không có đường kính trong/bore). Nhiệm vụ duy nhất và quan trọng nhất của nó là bịt kín hoàn toàn đầu đường ống hoặc ngõ ra của các thiết bị như van, bồn chứa.

Đặc điểm nhận biết kỹ thuật

Để phân biệt dòng sản phẩm này với các loại nắp bịt (end cap) khác, bạn có thể dựa vào các đặc trưng sau:

• Không có lỗ trung tâm: Bề mặt của blind flange là một đĩa kim loại đặc nguyên khối.

• Có hệ thống lỗ bulong: Xung quanh viền bích được gia công các lỗ xỏ bulong với số lượng và khoảng cách (PCD) tuân theo bảng tiêu chuẩn ASME B16.5.

• Kết hợp gioăng làm kín: Phải luôn đi kèm với gioăng (gasket) để tạo độ kín tuyệt đối.

• Chịu áp lực cực cao: Do cấu tạo đặc, nó là loại mặt bích có khả năng chịu ứng suất cơ học cao nhất.



Nguyên Lý Hoạt Động Của Blind Flange

Quy trình làm kín cơ học

Mặc dù trông có vẻ đơn giản là một tấm kim loại chặn dòng chảy, nhưng nguyên lý làm kín của pipe blind flange lại là một hệ thống vật lý chặt chẽ:

1. Đặt gioăng: Một vòng gioăng được định vị chính xác giữa bề mặt tiếp xúc của mặt bích hở trên đường ống và mặt bích mù.

2. Siết bulong: Kỹ thuật viên tiến hành xỏ bulong và siết đai ốc theo đúng tiêu chuẩn lực quy định.

3. Tạo áp lực ép: Lực siết cơ học từ bulong ép chặt hai mặt bích lại với nhau, làm biến dạng gioăng lấp đầy mọi khe hở vi mô.

4. Khóa áp suất: Hệ thống trở nên kín tuyệt đối, ngăn chặn 100% rò rỉ dưới sức ép của lưu chất.

Bản chất kỹ thuật chịu lực

Khác với mặt bích kết nối chỉ chịu lực kéo của đường ống, blind flange phải trực tiếp gánh chịu toàn bộ lực đẩy tĩnh và động của lưu chất (internal pressure). Khi dòng chảy va đập vào bề mặt phẳng này, áp lực có xu hướng uốn cong tâm mặt bích. Do đó, thiết kế cơ khí của bích mù đòi hỏi độ dày lớn và khả năng chống biến dạng uốn vặn cực kỳ khắt khe.

Cấu Tạo Và Thông Số Kỹ Thuật ANSI B16.5 Blind Flange

Việc nắm rõ blind flange dimensions và các thông số kỹ thuật là bắt buộc để hệ thống đồng bộ và an toàn.

Tiêu chuẩn và Kích thước

• Tiêu chuẩn sản xuất: Sản phẩm được chế tạo theo tiêu chuẩn kích thước ASME B16.5 (trước đây gọi là ANSI B16.5).

• Kích thước phổ biến (NPS): Trải dài từ NPS 1/2", NPS 1", NPS 2", NPS 4", NPS 6", NPS 12" cho đến tối đa NPS 24". Với các đường ống lớn hơn 24 inch, sẽ áp dụng tiêu chuẩn ASME B16.47.

Cấp áp suất (Pressure Class)

Flange pressure class quyết định khả năng chịu lực tối đa của thiết bị. Các cấp áp suất thông dụng bao gồm:

• Blind flange class 150: Dùng cho hệ thống áp lực thấp, nước sạch, khí nén nhẹ.

• Blind flange class 300 & 600: Phổ biến trong dầu khí, hóa chất, chịu được áp suất và nhiệt độ dao động lớn.

• Class 900, 1500, 2500: Ứng dụng trong môi trường khắc nghiệt, nồi hơi áp suất siêu cao.

Kiểu mặt tiếp xúc

• RF (Raised Face): Mặt lồi, phần tiếp xúc với gioăng nhô cao hơn. Đây là kiểu rf blind flange thông dụng nhất trong công nghiệp.

• FF (Flat Face): Mặt phẳng toàn bộ, thường dùng để ghép với mặt bích gang nhằm tránh nứt vỡ khi siết lực.

• RTJ (Ring Type Joint): Có rãnh sâu để đặt vòng đệm kim loại nguyên khối. Cấu tạo này giúp rtj blind flange niêm phong tuyệt đối trong các hệ thống Class 600 trở lên.

Các Vật Liệu Chế Tạo Blind Flange ANSI B16.5

Việc chọn sai vật liệu không chỉ làm mặt bích nhanh hỏng mà còn gây ô nhiễm lưu chất. Tùy theo môi trường, asme flange standard quy định các nhóm vật liệu sau:

Thép Carbon (Carbon Steel)

• Tiêu chuẩn: Phổ biến nhất là astm a105 blind flange (thép rèn) và ASTM A350 LF2 (chuyên dùng cho nhiệt độ âm).

• Ưu điểm: Độ bền cơ học cực tốt, dễ gia công, chịu được va đập mạnh và đặc biệt là giá thành đầu tư rất hợp lý.

• Ứng dụng: Sử dụng rộng rãi cho đường ống dẫn nước, dầu, khí gas và hơi nóng không chứa hóa chất ăn mòn.

Thép Không Gỉ (Inox / Stainless Steel)

• Tiêu chuẩn: Chế tạo từ thép rèn astm a182 f304 flange hoặc ASTM A182 F316.

• Ưu điểm: Khả năng chống oxy hóa hoàn hảo, bề mặt nhẵn bóng, không phôi nhiễm kim loại vào dòng chảy, tuổi thọ sử dụng lên đến hàng chục năm.

• Ứng dụng: Bắt buộc sử dụng stainless steel blind flange trong nhà máy thực phẩm, dược phẩm, thiết bị y tế và hệ thống hóa chất.

Hợp Kim Đặc Biệt (Alloy Steel)

• Vật liệu: Inox Duplex, Super Duplex, Monel, Inconel.

• Ứng dụng: Trọng dụng trong các môi trường cực đoan như giàn khoan dầu khí ngoài khơi (nước biển ăn mòn), nhà máy lọc hóa dầu xử lý axit mạnh hoặc lưu chất có nhiệt độ lên tới hàng trăm độ C.

Blind Flange Và Weld Neck Flange Khác Nhau Như Thế Nào?

Để tránh nhầm lẫn khi lên dự toán vật tư, dưới đây là bảng phân tích sự khác biệt giữa mặt bích mù và mặt bích cổ hàn (weld neck flange):

Giải thích chuyên môn: Blind flange sinh ra để làm rào cản ngăn dòng chảy, tạo điểm dừng an toàn cho việc súc rửa hoặc mở rộng sau này. Ngược lại, mặt bích cổ hàn được thiết kế với hình nón để luân chuyển dòng chảy êm ái, giảm nhiễu loạn và kết nối vĩnh viễn các đoạn ống với nhau.

Tại Sao Blind Flange Thường Có Độ Dày Lớn Hơn?

Nhiều kỹ sư thắc mắc tại sao một chiếc carbon steel blind flange lại nặng và dày hơn nhiều so với mặt bích slip on flange cùng kích thước và cấp áp suất. Câu trả lời nằm ở nguyên lý phân bổ ứng suất cơ học.

Một chiếc mặt bích có lỗ (như Weld Neck hay Slip On) khi hoạt động sẽ truyền phần lớn ứng suất dọc theo thành ống. Tuy nhiên, mặt bích mù là một tấm kim loại đặc chắn ngang dòng chảy. Nó phải đơn độc gánh chịu toàn bộ:

• Áp suất nội bộ: Lực đẩy vuông góc của chất lỏng/khí lên toàn bộ diện tích bề mặt tròn.

• Lực tác động vật lý: Sức nặng của cột áp và hiện tượng búa nước (Water hammer).

• Dao động áp suất: Sự chênh lệch nhiệt độ làm lưu chất giãn nở liên tục.

Vì không có lỗ trung tâm để giải phóng lực, mô-men uốn sẽ tập trung tối đa tại điểm chính giữa của mặt bích. Để không bị cong vênh hay nứt vỡ dưới áp lực ngàn cân, tiêu chuẩn ASME yêu cầu độ dày của thân bích mù phải được tăng cường, khiến chúng trở thành loại phụ kiện dày dặn và nặng nhất trong hệ thống kết nối.

ANSI B16.5 Blind Flange Được Sử Dụng Ở Đâu?

Nhờ khả năng cô lập dòng chảy tuyệt vời, thiết bị này đóng vai trò không thể thay thế trong các dự án công nghiệp nặng:

Nhà máy dầu khí và hóa dầu

Tại các giàn khoan và nhà máy lọc hóa dầu, ansi blind flange được lắp đặt ở cuối các đường ống công nghệ (manifold) để khóa dòng dầu khí áp lực cao. Chúng cũng dùng để đóng các cửa xả trên bồn chứa áp lực (Pressure vessel).

Nhà máy hóa chất

Các đường ống dẫn axit, dung môi thường có các tuyến dự phòng. Kỹ sư dùng bích mù vật liệu Inox 316 hoặc PTFE lót để bịt đầu chờ, tránh cho hóa chất tiếp xúc với không khí gây phản ứng nguy hiểm.

Nhà máy thực phẩm và đồ uống

Đóng vai trò quan trọng trong việc thiết lập các nhánh ống phục vụ hệ thống làm sạch tại chỗ (CIP). Mặt bích mù inox vi sinh đảm bảo đường ống không có điểm mù đọng cặn, duy trì độ vô trùng tuyệt đối.

Nhà máy điện (Nhiệt điện, Thủy điện)

Các tuyến ống dẫn hơi nóng siêu áp hoặc hệ thống nước làm mát giải nhiệt tuần hoàn luôn cần mặt bích mù Class 900 trở lên để bít các điểm xả khí, xả cặn an toàn.

Hệ thống xử lý nước

Sử dụng phổ biến để đóng các đầu chờ của trạm bơm nước cấp, nước thải, chuẩn bị sẵn sàng cho các giai đoạn nâng cấp công suất mà không cần đập phá đường ống cũ.

Những Sai Lầm Thường Gặp Khi Chọn Blind Flange

Mua sai vật tư không chỉ tốn kém mà còn đình trệ cả dự án. Dưới đây là 5 sai lầm tai hại cần tránh:

• Sai lầm 1: Chọn sai Pressure Class. Hệ thống bơm đẩy 30 bar nhưng kỹ thuật viên lại mua blind flange class 150 (chỉ chịu được ~20 bar). Hậu quả là mặt bích biến dạng ngay khi chạy thử.

• Sai lầm 2: Chọn sai vật liệu. Dùng bích thép carbon rẻ tiền cho hệ thống nước muối hoặc hóa chất, khiến bích bị gỉ sét, mủn ra sau vài tháng.

• Sai lầm 3: Không kiểm tra tiêu chuẩn mặt bích. Đường ống dùng chuẩn JIS (Nhật) nhưng lại mua mặt bích ASME B16.5 (Mỹ). Khoảng cách lỗ bulong (PCD) sẽ không khớp, hoàn toàn không thể lắp đặt.

• Sai lầm 4: Không tính toán nhiệt độ làm việc. Ở 400°C, sức chịu áp của kim loại giảm đi một nửa. Nếu bỏ qua hệ số nhiệt độ, bích sẽ nổ vì quá tải.

• Sai lầm 5: Lắp sai loại gioăng. Dùng bích mặt RTJ nhưng lại cố tình ép gioăng cao su phẳng (FF) vào, dẫn đến hở gioăng, rò rỉ ngay lập tức.

Checklist Chọn ANSI B16.5 Blind Flange Đúng Kỹ Thuật

Để đảm bảo chọn đúng flange end cap chuyên dụng, hãy áp dụng bộ lọc 6 bước sau trước khi ra quyết định mua hàng:

• Bước 1: Xác định kích thước NPS. Đo lường chính xác đường kính danh nghĩa của ống (Ví dụ: NPS 2", NPS 4", NPS 8") để tra bảng lỗ bulong chuẩn.

• Bước 2: Xác định Pressure Class. Căn cứ vào áp suất thiết kế tối đa của hệ thống để chọn Class 150, 300, 600 hay cao hơn.

• Bước 3: Kiểm tra vật liệu chế tạo. Đánh giá tính ăn mòn của lưu chất để quyết định dùng Thép rèn A105, Inox 304, Inox 316 hay hợp kim đặc chủng.

• Bước 4: Lựa chọn kiểu mặt (Face type). Khớp nối với van mặt lồi thì chọn RF, van gang mặt phẳng chọn FF, áp lực cực cao thì chỉ định RTJ.

• Bước 5: Kiểm tra môi trường lưu chất. Tính toán nhiệt độ tối thiểu và tối đa của dòng chảy để chọn cấp vật liệu không bị suy giảm cơ tính.

• Bước 6: Đối chiếu bảng tiêu chuẩn ASME B16.5. Mở catalogue ansi flange dimensions, kiểm tra lại độ dày (Thickness), đường kính ngoài (OD) và số lượng lỗ bulong để đảm bảo đồng bộ 100%.



Lưu Ý Khi Lắp Đặt Blind Flange

Việc lắp đặt thiết bị cần sự tỉ mỉ để phát huy tối đa khả năng làm kín:

• Sử dụng đúng gioăng: Bề mặt RF cần gioăng xoắn kim loại (Spiral wound gasket), bề mặt FF dùng gioăng cao su/teflon. Tuyệt đối không tái sử dụng gioăng cũ đã bị dập nát.

• Siết bulong theo hình sao: Khi đưa bulong vào, không vặn chặt từng con theo vòng tròn. Hãy siết nhẹ, sau đó dùng cờ lê vặn theo nguyên tắc chéo góc (hình sao) để mặt bích ép đều xuống gioăng, không bị bập bênh.

• Kiểm tra mô-men siết: Sử dụng cờ lê lực (Torque wrench) để siết đúng thông số lực mà nhà sản xuất quy định, tránh siết quá tay làm đứt gãy bulong.

• Kiểm tra rò rỉ: Sau khi lắp đặt xong, phải tiến hành chạy thử nghiệm bằng nước hoặc khí nén ở mức áp suất vượt tải (Hydrotest) để đảm bảo không rò rỉ trước khi nghiệm thu.

Câu Hỏi Thường Gặp Về ANSI B16.5 Blind Flange

Blind Flange dùng để làm gì?

Sản phẩm được dùng với mục đích duy nhất là bịt kín đầu đường ống chờ hoặc nắp bít đầu các thiết bị (van, bơm, bồn chứa) trong hệ thống công nghiệp.

Blind Flange có chịu áp suất cao không?

Có, rất cao. Do thiết kế dạng đĩa đặc nguyên khối, nó là một trong những loại mặt bích có khả năng chịu ứng suất và sức ép nội bộ lớn nhất trong hệ thống đường ống.

ANSI B16.5 Blind Flange có những Class nào?

Theo chuẩn ASME B16.5, mặt bích mù được phân loại thành các cấp áp suất: Class 150, Class 300, Class 600, Class 900, Class 1500 và Class 2500.

Blind Flange RF và FF khác nhau như thế nào?

Kiểu mặt RF (Raised Face) có một vòng gờ nổi lên ở tâm để tập trung lực nén vào gioăng. Trong khi đó, FF (Flat Face) có bề mặt phẳng nhẵn toàn bộ, giúp phân tán lực siết, thường dùng để ghép với các thiết bị bằng gang dễ vỡ.

Nên chọn inox 304 hay inox 316 cho bích mù?

Nếu hệ thống dẫn nước sinh hoạt, thực phẩm thông thường thì Inox 304 là đủ an toàn và kinh tế. Tuy nhiên, nếu môi trường có hóa chất ăn mòn, axit mạnh, hoặc lưu chất là nước biển, bạn bắt buộc phải dùng Inox 316 (do có chứa Molypden) để chống rỉ sét rỗ bề mặt.

ANSI B16.5 Blind Flange Là Giải Pháp Bịt Kín Đường Ống Hiệu Quả

Tổng kết lại, ansi b16 5 blind flange không chỉ là một miếng kim loại bịt ống đơn thuần, mà là một sản phẩm cơ khí chính xác được thiết kế để bảo vệ toàn bộ an toàn của nhà máy. Khả năng chịu áp lực vượt trội, kết hợp cùng cơ chế làm kín an toàn giúp nó trở thành giải pháp đóng kín đầu đường ống ưu việt nhất hiện nay.

Được sản xuất tuân thủ khắt khe theo tiêu chuẩn ASME B16.5, sản phẩm mang đến sự đa dạng về kích thước, vật liệu và cấp áp suất (Pressure Class) cho mọi ngành nghề. Dù vậy, yếu tố cốt lõi quyết định đến độ bền của hệ thống vẫn là kiến thức chuyên môn của người mua hàng: Việc lựa chọn đúng vật liệu, khớp nối chuẩn kích thước và tính toán chính xác cấp áp suất sẽ là "chìa khóa" giữ cho dây chuyền vận hành bền bỉ hàng chục năm.
