Ansi B16 5 Rf Flange – Tiêu Chuẩn Mặt Bích Gờ Nổi Tối Ưu Cho Đường Ống Áp Lực

Trong các hệ thống đường ống công nghiệp vận hành hơi nóng, dầu khí hay hóa chất, độ kín tại các điểm kết nối quyết định trực tiếp đến sự an toàn của toàn bộ nhà máy. Chỉ một vết rò rỉ nhỏ cũng có thể dẫn đến thảm họa cháy nổ hoặc đình trệ sản xuất, gây tổn thất vô cùng lớn. Để giải quyết bài toán kỹ thuật phức tạp này, dòng sản phẩm ansi b16 5 rf flange đã ra đời và trở thành tiêu chuẩn kỹ thuật không thể thay thế nhờ khả năng chịu lực vượt trội và độ kín khít tuyệt đối.

Tuy nhiên, đối với nhiều kỹ sư vật tư và nhà thầu, việc hiểu rõ bản chất cơ lý của dòng mặt bích này vẫn là một thách thức. Cụ thể, ansi b16 5 rf flange là gì? Tại sao kiểu thiết kế gờ nổi (RF) lại chiếm ưu thế hoàn toàn so với mặt phẳng (FF) truyền thống? Tiêu chuẩn ANSI B16.5 quy định chi tiết những thông số nào cấu thành nên tính đồng bộ toàn cầu? Khi nào hệ thống công nghiệp của bạn bắt buộc phải ứng dụng dòng sản phẩm này? Mọi câu hỏi sẽ được phân tích sâu sắc dưới góc nhìn chuyên gia ngay dưới đây.

Tại Sao ANSI B16.5 RF Flange Được Sử Dụng Phổ Biến Trong Công Nghiệp?

Môi trường công nghiệp nặng luôn vận hành dưới các chu trình biến thiên áp suất và nhiệt độ liên tục. Các mối nối đường ống chính là những vị trí chịu ứng suất cơ học cao nhất. Nếu mối nối sử dụng các linh kiện không đạt chuẩn hoặc phân bổ lực siết không đều, lưu chất độc hại hoặc hơi nóng áp lực cao sẽ nhanh chóng tìm ra khe hở để xì rò ra bên ngoài môi trường.

Sự xuất hiện của ansi b16 5 rf flange chính là lời giải hoàn hảo cho điểm yếu cố hữu này. Nhờ thiết kế bề mặt gờ nổi độc đáo kết hợp cùng độ dày phôi thép chuẩn Mỹ, phụ kiện này tạo ra một điểm tựa cơ học vững chắc. Lực siết từ hệ thống bu lông cường độ cao được tập trung hoàn toàn vào diện tích bề mặt gờ, ép chặt gioăng làm kín đến mức tối đa. Sự phổ biến của dòng mặt bích này không đến từ sự ngẫu nhiên, mà đến từ năng lực bảo vệ hệ thống trước các rủi ro bục gãy một cách toàn diện.

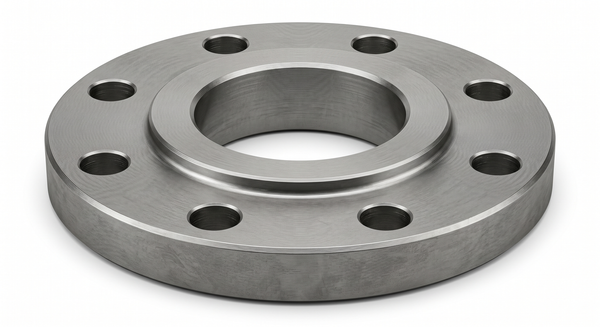

Ansi B16 5 Rf Flange Là Gì?

Định nghĩa chuẩn kỹ thuật

Ansi b16 5 rf flange là dòng mặt bích công nghiệp được thiết kế, chế tạo và thử nghiệm nghiêm ngặt theo tiêu chuẩn quốc tế ANSI/ASME B16.5 của Mỹ, sử dụng kiểu bề mặt kết nối gờ nổi – viết tắt là RF (Raised Face). Tiêu chuẩn này đồng bộ hóa hoàn toàn các thông số hình học từ đường kính ngoài, tâm lỗ bu lông cho đến độ dày phôi kim loại, giúp các thiết bị sản xuất từ khắp nơi trên thế giới có thể kết nối với nhau một cách chính xác tuyệt đối.

Ý nghĩa cốt lõi của thiết kế RF (Raised Face)

Điểm nhận diện đặc trưng của dòng raised face flange này là phần bề mặt làm kín tiếp xúc trực tiếp với gioăng được gia công nhô cao hơn hẳn so với phần rìa ngoài (nơi đục lỗ bu lông). Đối với các cấp áp lực Class 150 và Class 300, phần gờ này thường nhô cao 2mm (0.06 inch), còn từ Class 600 trở lên gờ nổi sẽ dày khoảng 7mm (0.25 inch).

Thiết kế nhô cao này mang một dụng ý kỹ thuật cực kỳ quan trọng: khi người thợ tiến hành siết chặt đai ốc, toàn bộ lực ép nén từ bu lông không bị phân tán ra toàn bộ bề mặt đĩa bích mà được dồn trọng tâm vào vùng diện tích gờ nổi nhỏ hẹp này. Lực nén tập trung cao độ sẽ ép chặt lớp spiral wound gasket (gioăng quấn kim loại) hoặc gioăng PTFE, điền đầy các rãnh răng cưa siêu nhỏ trên bề mặt bích, tạo ra một rào cản cơ học không thể xuyên thủng đối với lưu chất.

Tiêu Chuẩn ANSI B16.5 Quy Định Những Gì?

Phạm vi áp dụng khắt khe

Tiêu chuẩn ANSI B16.5 (được phát triển bởi Hiệp hội Kỹ sư Cơ khí Hoa Kỳ - ASME) là bộ quy chuẩn bao quát toàn bộ các yêu cầu kỹ thuật đối với mặt bích đường ống và phụ kiện có mặt bích. Bộ tiêu chuẩn này đưa ra các giới hạn nghiêm ngặt về tỷ lệ thành phần hóa học của vật liệu, biểu đồ tương quan giữa áp suất và nhiệt độ vận hành (Pressure-Temperature Ratings), dung sai kích thước hình học, và các phương pháp thử nghiệm áp lực thủy tĩnh tại nhà máy.

Quy định về dải kích thước và áp suất

Hệ thống asme b16.5 flange được chuẩn hóa để phục vụ từ các đường ống công nghệ siêu nhỏ cho đến các trục ống dẫn chính trong công nghiệp nặng:

• Kích thước danh nghĩa: Quy chuẩn áp dụng từ size NPS 1/2 (tương đương DN15) cho đến tối đa NPS 24 (tương đương DN600).

• Cấp áp lực danh định (Pressure Ratings): Được chia thành các Class chuyên dụng bao gồm class 150 flange, class 300 flange, class 600 flange, Class 900, Class 1500 và Class 2500.

Bất kỳ một sản phẩm ansi flange nào xuất xưởng cũng phải tuân thủ chính xác từng milimet về khoảng cách giữa các tâm lỗ bu lông, đường kính lỗ xỏ bu lông, đường kính ngoài của đĩa và độ dày tấm phôi kim loại. Nhờ sự khắt khe này, một chiếc van sản xuất tại Đức theo chuẩn ANSI hoàn toàn có thể lắp khớp nối vừa vặn với một mặt bích sản xuất tại Hàn Quốc hoặc Việt Nam mà không sợ lệch lỗ xỏ bu lông.

Cấu Tạo Và Nguyên Lý Làm Kín Của ANSI B16.5 RF Flange

Các thành phần cấu tạo nên mối nối mặt bích

Một cụm kết nối mặt bích tiêu chuẩn ANSI B16.5 RF là sự phối hợp đồng bộ của 5 thành phần cốt lõi:

1. Thân mặt bích: Được rèn từ phôi thép đặc chịu lực.

2. Mặt gờ nổi (Raised Face sealing surface): Được tiện các đường vân đồng tâm hoặc xoắn ốc (Phổ biến là kiểu Serrated Finish) để tạo độ bám cho gioăng.

3. Hệ thống bu lông, đai ốc: Thường sử dụng bu lông thanh ren cường độ cao mã ASTM A193 B7 để chịu lực siết cực lớn.

4. Gioăng làm kín (Gasket): Gioăng kim loại chứa graphite hoặc gioăng cao phi kim tùy môi trường.

Nguyên lý hoạt động và lý do RF vượt trội hơn FF

Khi hệ thống đường ống đi vào vận hành, áp suất lưu chất bên trong luôn có xu hướng đẩy hai mặt bích ra xa nhau và len lỏi qua khe hở để thoát ra ngoài. Khi ta siết bu lông, lực căng của thân bu lông chuyển hóa thành lực nén vuông góc lên bề mặt rf flange.

Lý do bề mặt RF có độ kín vượt trội hoàn toàn so với bề mặt phẳng FF (Flat Face) là nhờ áp lực cục bộ. Với bề mặt FF, lực siết bị dàn trải ra một diện tích rất lớn bao gồm cả vùng đục lỗ bu lông, dẫn đến lực nén trên một đơn vị diện tích bị sụt giảm. Ngược lại, bề mặt RF cô lập vùng làm kín, ép gioăng với một áp lực tập trung cao hơn gấp nhiều lần. Điều này giúp mối nối RF có khả năng chịu được sự rung sụt, giãn nở nhiệt của đường ống mà không bị biến dạng hay xì hở, duy trì trạng thái hoạt động ổn định trong thời gian dài.

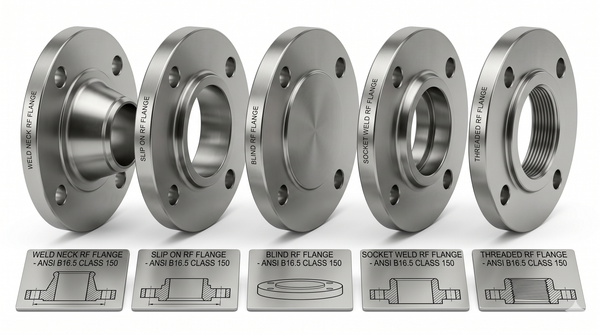

Các Loại ANSI B16.5 RF Flange Phổ Biến

Để tương thích với các phương pháp thi công và vị trí lắp đặt khác nhau trên tuyến ống, tiêu chuẩn ANSI B16.5 RF được chia thành nhiều kiểu thiết kế thân bích:

• Weld Neck RF Flange (Mặt bích hàn cổ gờ nổi): Thiết kế có một phần cổ dài vát hình nón nối liền với đĩa bích, dùng để hàn đối đầu trực tiếp vào ống. Đây là dòng bích có độ bền kết cấu cao nhất, chuyên dùng cho các môi trường khắc nghiệt như dầu khí, hơi nóng áp lực cao vì phần cổ vát có khả năng phân tán ứng suất uốn cực tốt.

• Slip On RF Flange (Mặt bích hàn trượt gờ nổi): Đường kính trong của bích lớn hơn đường kính ngoài của ống một chút. Người thợ sẽ luồn ống vào trong lòng bích và thực hiện hai đường hàn góc ở cả mặt trong lẫn mặt ngoài. Ưu điểm của slip on rf flange là chi phí phôi thấp, dễ dàng căn chỉnh đường ống và thi công nhanh chóng trong các hệ thống nước sạch, HVAC.

• Blind RF Flange (Mặt bích mù gờ nổi): Là loại mặt bích đặc, hoàn toàn không có lỗ thông tâm ở giữa. Dòng blind rf flange này đóng vai trò như một chiếc nắp chặn chịu lực, được lắp đặt ở cuối đường ống hoặc các đầu chờ để chặn dòng lưu chất, phục vụ công tác thử áp hoặc cô lập tuyến ống khi bảo trì.

• Socket Weld RF Flange (Mặt bích hàn lồng): Có một hốc bậc bên trong lỗ tâm. Đầu ống được đưa vào kịch sàn hốc rồi rút ngược ra khoảng 1.6mm để tạo khoảng trống giãn nở nhiệt trước khi hàn một đường viền phía ngoài. Loại này chuyên dùng cho hệ thống đường ống kích thước nhỏ nhưng đòi hỏi áp lực làm việc cao.

• Threaded RF Flange (Mặt bích ren gờ nổi): Lỗ tâm được gia công ren trong (thường là ren NPT theo chuẩn Mỹ). Cho phép kết nối trực tiếp với ống ren ngoài mà không cần sử dụng đến biện pháp hàn nhiệt, cực kỳ hữu ích tại các khu vực dễ xảy ra cháy nổ hoặc không gian thi công chật hẹp.



So Sánh RF Flange, FF Flange Và RTJ Flange

Để giúp người mua có cái nhìn tổng quan và lựa chọn đúng chủng loại mặt bích nhằm tối ưu chi phí vật tư, bảng so sánh dưới đây sẽ làm rõ đặc tính của ba kiểu bề mặt phổ biến nhất:

Tại sao dòng mặt bích RF lại là sự lựa chọn phổ biến nhất?

Mặt bích gờ nổi RF đạt được điểm cân bằng hoàn hảo giữa ba yếu tố quyết định: Chi phí sản xuất hợp lý – Hiệu suất làm kín tin cậy trong dải áp lực rộng – Quy trình bảo trì tháo lắp cực kỳ đơn giản. Trong khi mặt bích FF quá yếu trước áp lực cao, còn mặt bích RTJ lại quá đắt đỏ và đòi hỏi độ chính xác gia công rãnh khắt khe, thì RF chính là giải pháp "quốc dân" giải quyết được hầu hết các bài toán đường ống thông thường.

Thông Số Kỹ Thuật Quan Trọng Của ANSI B16.5 RF Flange

Khi tiến hành tra cứu catalog hoặc gửi yêu cầu đặt hàng cho các đơn vị cung ứng vật tư, bạn cần cung cấp đầy đủ các thông số ansi b16 5 rf flange cốt lõi sau để tránh mua sai chủng loại:

• Kích thước đường ống (Nominal Pipe Size): Đo bằng inch, trải dài từ các size nhỏ như 1/2", 3/4", 1", 2" cho đến các size trung bình và lớn như 4", 6", 8", 12", 24".

• Cấp áp lực (Pressure Rating): Phải ghi rõ Class 150, Class 300, Class 600 hay Class 900. Thông số này quyết định trực tiếp đến độ dày của đĩa bích và số lượng lỗ bu lông (Ví dụ: Mặt bích NPS 2 Class 150 có 4 lỗ bu lông, nhưng NPS 2 Class 300 lại có tới 8 lỗ bu lông).

• Vật liệu chế tạo vật tư (Material Grade):

  • Thép carbon (Carbon Steel): Tiêu chuẩn astm a105 flange (Thép rèn áp lực cao chuyên dụng), thích hợp cho môi trường dầu khí, khí nén, nước không ăn mòn.

  • Thép không gỉ (Stainless Steel): Tiêu chuẩn ASTM A182 F304/F304L hoặc F316/F316L (stainless steel flange), chuyên dùng cho ngành hóa chất độc hại, thực phẩm sạch, môi trường muối biển ngoài khơi.

  • Thép hợp kim (Alloy Steel): Mác ASTM A182 F11, F22 dùng trong các hệ thống hơi siêu nhiệt độ cao của nhà máy nhiệt điện.

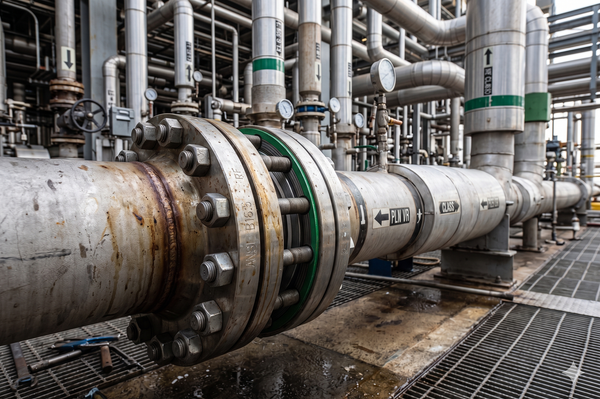

Ứng Dụng ANSI B16.5 RF Flange Được Sử Dụng Trong Những Ngành Nào?

Sở hữu những đặc tính kỹ thuật vượt trội chuẩn Mỹ, các dòng sản phẩm thuộc danh mục ứng dụng ansi b16 5 rf flange đóng vai trò xương sống trong nhiều công trình trọng điểm:

• Ngành công nghiệp dầu khí và lọc hóa dầu: Lắp đặt trên các tuyến ống truyền dẫn dầu thô, khí tự nhiên từ giàn khoan vào đất liền, kết nối các tháp chưng cất áp lực cao của nhà máy lọc dầu.

• Ngành công nghiệp hóa chất và dung môi: Vận hành trong các môi trường luân chuyển axit, kiềm mạnh. Tại đây, các mặt bích inox RF kết hợp gioăng PTFE bảo vệ hệ thống tuyệt đối khỏi nguy cơ rò rỉ hóa chất ra môi trường.

• Hệ thống năng lượng và nhiệt điện: Sử dụng để kết nối các đường ống dẫn hơi nước bão hòa, nước cấp lò hơi chịu nhiệt độ và áp suất cao, nơi mà các mối nối lỏng lẻo có thể gây bục nổ nguy hiểm.

• Hệ thống xử lý nước và trạm bơm công suất lớn: Ứng dụng tại các nhà máy xử lý nước thải công nghiệp, trạm bơm cấp nước thô thành phố, nơi hệ thống đường ống phải chịu áp lực thủy lực lớn và rung động liên tục từ động cơ bơm.

Những Sai Lầm Thường Gặp Khi Chọn RF Flange

Việc thiếu kinh nghiệm trong khâu bóc tách bản vẽ kỹ thuật hoặc mua sắm vật tư có thể dẫn đến những hậu quả nghiêm trọng khi lắp đặt thực tế:

1. Lựa chọn sai cấp áp lực (Pressure Class)

Sử dụng mặt bích Class 150 cho một tuyến ống dẫn hơi có áp suất vận hành vượt quá 20 Bar ở nhiệt độ cao. Khi hệ thống tăng áp, đĩa bích quá mỏng sẽ bị uốn cong, làm hở gioăng và gây xì hơi nóng trực tiếp, đe dọa đến tính mạng công nhân vận hành.

2. Tiết kiệm chi phí sai lầm bằng cách chọn sai vật liệu

Đưa mặt bích thép carbon mạ kẽm thông thường vào lắp đặt cho hệ thống đường ống dẫn lưu chất có tính axit nhẹ hoặc môi trường ven biển vì thấy giá rẻ. Chỉ sau vài tháng, lớp mạ kẽm bị bong tróc, mặt bích bị rỉ sét ăn mòn sâu, buộc phải dừng hoạt động toàn nhà máy để thay thế.

3. Kết hợp sai loại gioăng làm kín cho mặt RF

Sử dụng loại gioăng cao su phẳng dày bản lớn vốn dành cho mặt bích FF để lắp vào mặt bích RF. Phần gờ nổi của mặt bích RF sẽ cắt đứt gioăng cao su khi siết mạnh bu lông, hoặc lực siết không thể nén đều gioăng, dẫn đến hiện tượng rò rỉ lưu chất ngay khi chạy thử nghiệm.

4. Cố tình lắp ghép sai lệch tiêu chuẩn hệ thống

Nhiều nhà thầu cố tình cưỡng ép lắp mặt bích tiêu chuẩn ANSI (Mỹ) vào van hoặc thiết bị đang sử dụng tiêu chuẩn DIN (Đức) hoặc JIS (Nhật Bản) vì cho rằng kích thước ống tương đương nhau. Thực tế, khoảng cách tâm lỗ bu lông của các tiêu chuẩn này hoàn toàn khác nhau. Việc khoan khoét lại lỗ bu lông để cố lắp vừa sẽ làm phá hủy kết cấu chịu lực của mặt bích, gây mất an toàn nghiêm trọng cho công trình.

Checklist Lựa Chọn ANSI B16.5 RF Flange

Để đảm bảo quy trình mua sắm vật tư diễn ra chuẩn xác, không bị đổi trả hàng và đáp ứng hoàn hảo tiêu chuẩn an toàn kỹ thuật, hãy áp dụng checklist 6 bước chuyên nghiệp sau:

• Bước 1: Xác định kích thước danh nghĩa. Đo đạc chính xác kích thước NPS (inch) của đường ống hoặc thiết bị cần kết nối để chọn size mặt bích tương ứng.

• Bước 2: Kiểm tra thông số áp suất và nhiệt độ. Tra cứu biểu đồ kỹ thuật của hệ thống để xác định áp lực vận hành thực tế tại nhiệt độ làm việc, từ đó đưa ra quyết định chọn Class phù hợp.

• Bước 3: Chọn kiểu Class áp lực chuẩn xác. Lựa chọn giữa các phân khúc Class 150, Class 300, Class 600... dựa trên kết quả tính toán ở Bước 2.

• Bước 4: Chọn mác vật liệu chế tạo phù hợp. Chốt phương án vật liệu: Thép rèn ASTM A105 cho ứng dụng thông thường, hoặc Inox F304/F316 cho ứng dụng chống ăn mòn.

• Bước 5: Lựa chọn chủng loại gioăng đi kèm. Đảm bảo gioăng mua kèm (như gioăng quấn kim loại có vòng định tâm) được thiết kế chuyên dụng cho bề mặt gờ nổi RF.

• Bước 6: Kiểm định và yêu cầu hồ sơ pháp lý. Yêu cầu đơn vị phân phối cung cấp đầy đủ bộ chứng từ CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng) và phiếu kiểm định thành phần vật liệu (Mill Test Certificate) của lô hàng.

Câu Hỏi Thường Gặp Về ANSI B16.5 RF Flange

Mặt bích RF có lắp lẫn được với mặt bích FF không?

Về mặt nguyên tắc kỹ thuật, không nên lắp lẫn. Nếu bắt buộc phải lắp mặt bích thép RF với mặt bích gang FF (như ở một số dòng van gang), xung quanh phần gờ nổi RF sẽ tạo ra một khoảng trống khi siết bu lông. Lực siết quá mạnh có thể làm ứng suất tập trung làm nứt vỡ tai bích gang FF. Trường hợp này yêu cầu phải mài phẳng gờ RF hoặc dùng gioăng đệm đặc biệt.

Tiêu chuẩn ANSI B16.5 quy định kích thước gờ nổi RF là bao nhiêu?

Đối với Class 150 và Class 300, chiều cao gờ nổi mặc định là 1.6mm (1/16 inch). Đối với các cấp áp lực cao hơn từ Class 400 đến Class 2500, chiều cao gờ nổi bắt buộc phải đạt 6.4mm (1/4 inch).

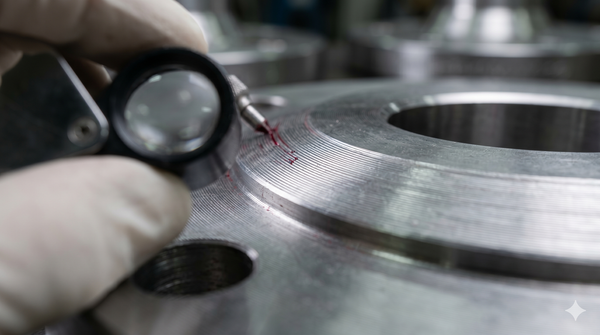

Bề mặt serrated finish trên mặt bích RF có tác dụng gì?

Đó là các đường rãnh răng cưa siêu nhỏ được tiện trên mặt gờ nổi. Khi siết bu lông, vật liệu gioăng mềm sẽ bị ép lún vào các đường rãnh này, tạo ra các đường ngăn chặn dòng lưu chất rò rỉ theo phương ngang, nâng cao đáng kể hiệu quả làm kín.

Vật liệu ASTM A105 có dùng được cho hệ thống nước biển không?

Không nên. ASTM A105 là thép carbon rèn, rất dễ bị ăn mòn rỉ sét khi tiếp xúc với nồng độ muối cao của nước biển. Đối với môi trường biển hoặc cận biển, bạn bắt buộc phải sử dụng mặt bích inox mác ASTM A182 F316/F316L để đảm bảo tuổi thọ công trình.

Vì Sao ANSI B16.5 RF Flange Là Lựa Chọn Hàng Đầu Cho Hệ Thống Đường Ống?

Tổng kết lại, sản phẩm ansi b16 5 rf flange chính là giải pháp kỹ thuật tối ưu hàng đầu cho mọi hệ thống đường ống công nghiệp hiện đại nhờ vào cơ chế tập trung lực làm kín thông minh, sự đa dạng về chủng loại cấu tạo (weld neck, slip on, blind) và tính tương thích toàn cầu theo chuẩn Mỹ. Việc đầu tư đúng chủng loại mặt bích gờ nổi chất lượng cao ngay từ giai đoạn thiết kế ban đầu không chỉ giúp triệt tiêu hoàn toàn nguy cơ sự cố rò rỉ lưu chất, mà còn giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí nhân công bảo trì và tổn thất thời gian dừng máy về sau.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về ANSI B16.5 RF Flange
