ANSI Flanges 150: Tiêu chuẩn vàng cho hệ thống kết nối đường ống hiện đại

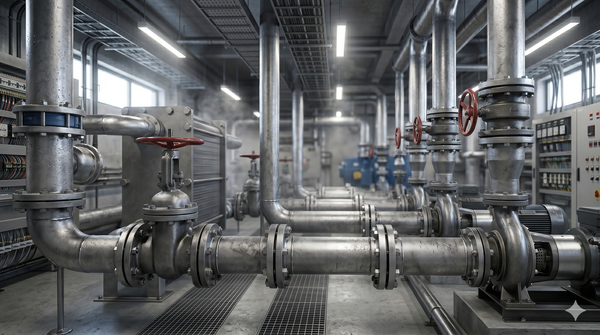

Vai trò cốt lõi của mặt bích trong hạ tầng công nghiệp
Trong các hệ thống đường ống công nghiệp, mặt bích (flange) không đơn thuần là một phụ kiện kết nối, mà là chi tiết sống còn giúp đảm bảo sự vận hành liên tục và an toàn. Một hệ thống mặt bích tiêu chuẩn giúp kết nối các đoạn đường ống một cách chắc chắn, tạo liên kết bền vững giữa van và các thiết bị máy móc, đồng thời duy trì độ kín khít tuyệt đối cho toàn hệ thống.
Thực tế cho thấy, việc lựa chọn sai tiêu chuẩn hoặc cấp áp lực có thể dẫn đến những thảm họa vận hành như rò rỉ lưu chất gây thất thoát tài nguyên, sụt giảm áp suất hệ thống làm ảnh hưởng đến hiệu suất máy móc, hoặc nghiêm trọng hơn là sự không đồng bộ giữa các thiết bị gây đình trệ sản xuất. Đó là lý do tại sao ANSI Flanges 150 đã trở thành tiêu chuẩn mặt bích phổ biến bậc nhất, được ưu tiên sử dụng trong nhiều ngành công nghiệp trọng điểm hiện nay. Tuy nhiên, để ứng dụng hiệu quả, người dùng thường đặt ra các câu hỏi: ANSI Flanges 150 thực tế là gì? Khả năng chịu tải áp lực Class 150 ra sao và nó khác biệt thế nào so với tiêu chuẩn DIN hay JIS phổ thông?
Kiến thức nền tảng: ANSI Flanges 150 là gì?
Định nghĩa và Nguồn gốc
ANSI Flanges 150 là dòng mặt bích được sản xuất nghiêm ngặt theo tiêu chuẩn của Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI) và Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME) với cấp áp suất danh nghĩa là Class 150. Trong đó:
ANSI/ASME: Là bộ tiêu chuẩn kỹ thuật mặt bích của Mỹ, có tầm ảnh hưởng toàn cầu.
Class 150: Là cấp áp lực phổ biến nhất cho các ứng dụng áp suất trung bình.
Loại mặt bích này xuất hiện rộng khắp trong các hệ thống cấp thoát nước, hệ thống điều hòa thông gió trung tâm (HVAC), ngành khai thác dầu khí và các nhà máy công nghiệp nặng.
Nguyên lý hoạt động và Cấu tạo
Mặt bích hoạt động dựa trên cơ chế kết nối cơ học: hai mặt bích được ép chặt vào nhau qua các đầu ống hoặc thiết bị bằng hệ thống bulong và gioăng (gasket) để tạo độ kín. Ưu điểm vượt trội của phương thức này là khả năng dễ dàng tháo lắp, cực kỳ thuận tiện cho công tác bảo trì định kỳ và tạo ra một kết nối chịu lực vô cùng chắc chắn.

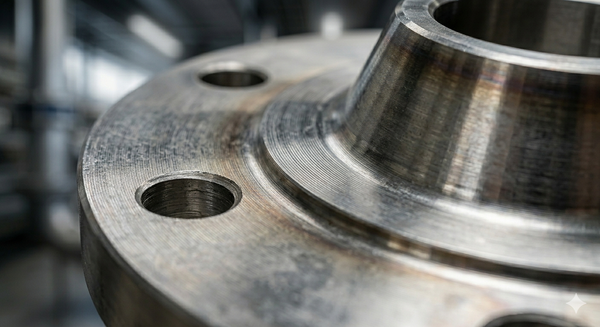

Cấu tạo cơ bản của một mặt bích ANSI 150 bao gồm:
Thân mặt bích: Thường được gia công tỉ mỉ từ thép carbon hoặc thép không gỉ (inox) với các lỗ bulong được định vị chính xác tuyệt đối theo chuẩn ANSI.
Bề mặt làm kín: Phổ biến nhất là kiểu RF (Raised Face - mặt lồi) giúp tăng áp lực lên gioăng, hoặc kiểu FF (Flat Face - mặt phẳng) dùng cho các ứng dụng áp thấp.
Lỗ bulong: Số lượng và khoảng cách tâm lỗ được tiêu chuẩn hóa theo ASME B16.5, đảm bảo tính lắp lẫn trên toàn thế giới.
Phân tích chuyên sâu: ANSI Flanges 150

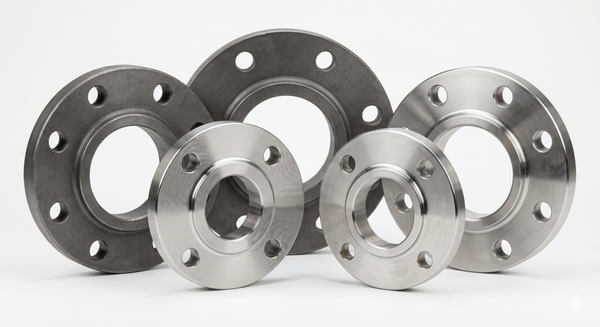

1. Phân loại theo thiết kế và vật liệu
Để đáp ứng các yêu cầu kỹ thuật khác nhau, ANSI Flanges 150 được đa dạng hóa về kiểu dáng:
Slip On Flange: Loại mặt bích trượt, dễ lắp đặt và có giá thành hợp lý.
Weld Neck Flange: Có phần cổ dài để hàn đối đầu, chịu được áp lực cao và có độ bền cơ học tốt nhất.
Blind Flange: Mặt bích mù dùng để bịt kín các đầu ống chờ.
Threaded Flange: Kết nối bằng ren, phù hợp cho các khu vực không được phép dùng lửa hàn.
Socket Weld Flange: Chuyên dùng cho các đường ống có kích thước nhỏ nhưng yêu cầu áp lực cao.
Về vật liệu:
Carbon Steel (Thép carbon): Phổ biến nhất nhờ giá tốt và khả năng chịu tải ổn định.
Stainless Steel (Inox): Chống ăn mòn tuyệt vời, là tiêu chuẩn cho ngành thực phẩm và hóa chất.
Galvanized (Mạ kẽm): Giải pháp chống gỉ hiệu quả cho các công trình ngoài trời.
2. Thông số kỹ thuật và So sánh liên chuẩn
Áp suất Class 150 tương đương với khoảng $150 \text{ psi}$ (xấp xỉ $10.3 \text{ bar}$) trong điều kiện nhiệt độ vận hành tiêu chuẩn. Các thông số kích thước phổ biến trải dài từ $1/2"$ đến $12"$ và lớn hơn thế nữa, đáp ứng mọi quy mô đường ống.
Khi đặt ANSI 150 cạnh tiêu chuẩn DIN PN16 của Châu Âu, sự khác biệt trở nên rõ nét:
| Tiêu chí | ANSI Class 150 | DIN PN16 |
| Tiêu chuẩn | Mỹ (ASME/ANSI) | Châu Âu (DIN/EN) |
| Đơn vị áp lực | Class (psi) | PN (bar) |
| Khoảng cách bulong | Khác biệt hoàn toàn | Khác biệt hoàn toàn |
| Khả năng thay thế | Rất hạn chế (Cần bộ chuyển đổi) | Rất hạn chế (Cần bộ chuyển đổi) |
Phân tích: Một sai lầm phổ biến là cố gắng lắp mặt bích ANSI vào một van tiêu chuẩn DIN. Do khoảng cách tâm lỗ bulong khác nhau, việc lắp đặt trực tiếp là bất khả thi.
Tại sao ANSI Flanges 150 là lựa chọn hàng đầu?
Sự phổ biến toàn cầu và tính đồng bộ
Nhờ vào tầm ảnh hưởng của các tiêu chuẩn công nghiệp Mỹ, ANSI Flanges 150 được sử dụng rộng rãi từ các giàn khoan dầu khí đến hệ thống HVAC của các tòa nhà chọc trời. Điều này mang lại lợi thế cực lớn trong việc thay thế và bảo trì: bạn có thể dễ dàng tìm mua bulong, gioăng và mặt bích tương thích ở bất cứ quốc gia nào.
Đáp ứng hoàn hảo hệ thống áp lực trung bình
Class 150 là "điểm ngọt" về mặt kinh tế và kỹ thuật cho các hệ thống dẫn nước, khí hóa lỏng hoặc dầu nhẹ. Nó cung cấp đủ độ an toàn cần thiết mà không làm đội chi phí vật tư lên quá cao như các dòng Class 300 hay 600.
Ứng dụng thực tế và Checklist chuyên gia
Ứng dụng tiêu biểu
Hệ thống cấp nước: Sử dụng tại các nhà máy xử lý nước và hạ tầng cấp nước cho các khu chung cư.
Hệ thống lạnh (Chiller/Cooling Tower): Đảm bảo sự kín khít cho các vòng tuần hoàn nước lạnh.
Dầu khí và Hóa chất nhẹ: Dùng cho các đường ống dẫn dầu thô và hệ thống xử lý nước thải công nghiệp.
Checklist chọn lựa và lắp đặt
Xác định môi trường: Chọn Inox cho hóa chất, thép carbon cho nước.
Chọn kiểu flange: Slip on cho tính kinh tế, Weld Neck cho sự bền bỉ.
Kiểm tra ASME B16.5: Đảm bảo sản phẩm đúng áp lực Class 150.
Trước khi lắp: Kiểm tra bề mặt làm kín không được trầy xước; sử dụng gioăng và bulong đúng chuẩn; siết lực đều tay và thực hiện test áp sau khi hoàn thiện.
FAQ - Câu hỏi thường gặp
1. ANSI Flanges 150 chịu được áp suất bao nhiêu?
Trong điều kiện tiêu chuẩn, nó chịu được khoảng $150 \text{ psi}$ (tương đương hơn $10 \text{ bar}$).
2. Mặt bích ANSI 150 có lắp chung với DIN PN16 được không?
Không. Khoảng cách lỗ bulong khác nhau nên không thể lắp đồng bộ.
3. Nên dùng mặt bích thép hay inox cho hệ thống nước sạch?
Với hệ thống nước thông thường, thép carbon là đủ tiết kiệm. Tuy nhiên, nếu yêu cầu độ bền và vệ sinh cao, Inox là sự lựa chọn tốt hơn hẳn.
Kết luận:
Đầu tư vào ANSI Flanges 150 chính là đầu tư vào tính ổn định và sự chuẩn hóa quốc tế cho công trình của bạn. Hiểu rõ sự khác biệt giữa các cấp áp suất và vật liệu sẽ giúp bạn tối ưu hóa chi phí mà vẫn đảm bảo an toàn tuyệt đối cho hệ thống đường ống.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về ANSI Flanges 150
