Armatury valve: Giải pháp van công nghiệp cao cấp cho hệ thống áp lực cao

Vì sao các hệ thống công nghiệp cần sử dụng armatury valve?

Trong vận hành nhà máy, hệ thống hơi nóng công nghiệp luôn đòi hỏi các dòng van chịu nhiệt cao và hệ thống đường ống áp lực phải duy trì được độ kín ổn định tuyệt đối. Tuy nhiên, một thực tế đáng lo ngại tại nhiều công trình là việc sử dụng van chất lượng thấp, dẫn đến tình trạng rò rỉ lưu chất liên tục và thiết bị xuống cấp, hỏng hóc nhanh chóng.

Khi một chiếc van gặp sự cố bục vỡ hoặc hở gioăng, hậu quả kéo theo vô cùng nặng nề. Doanh nghiệp phải đối mặt với chi phí bảo trì lớn, lãng phí năng lượng nghiêm trọng và làm gián đoạn toàn bộ tiến độ sản xuất. Đáng nguy hại hơn, hiện tượng rò rỉ áp lực cao còn tiềm ẩn nguy cơ mất an toàn hệ thống, đe dọa trực tiếp đến tính mạng của công nhân vận hành. Để giải quyết triệt để bài toán này, armatury valve nổi lên như một giải pháp cứu cánh hàng đầu. Đây là dòng van công nghiệp armatury được giới kỹ sư đánh giá rất cao về độ bền vật liệu, khả năng chịu tải khắc nghiệt và tính năng vận hành ổn định lâu dài. Đầu tư vào van armatury chính là cách tối ưu giúp bảo vệ hạ tầng kỹ thuật của bạn khỏi các sự cố vận hành không đáng có.

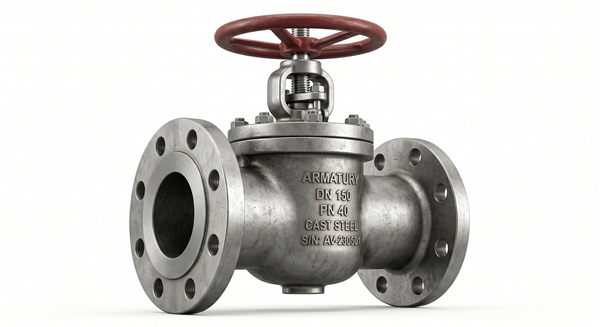

Armatury valve là gì?

Armatury valve là dòng van công nghiệp có xuất xứ châu Âu (Armatury valve Europe), chuyên dùng để kiểm soát, điều tiết và quản lý dòng chảy của các loại lưu chất trong hệ thống đường ống áp lực cao.

Về mặt chức năng, dòng valve công nghiệp này đảm nhận ba nhiệm vụ cốt lõi trong sơ đồ công nghệ: đóng mở hoàn toàn lưu chất để cách ly phân đoạn đường ống, điều tiết chính xác lưu lượng dòng chảy theo nhu cầu vận hành, và ngăn chặn tuyệt đối hiện tượng dòng chảy ngược gây búa nước. Với dải vật liệu cao cấp, van được ứng dụng cực kỳ hiệu quả trong các môi trường kỹ thuật khắt khe như nước sạch, hệ thống hơi nóng công nghiệp, mạng lưới khí nén áp lực cao, và các đường ống dẫn dầu nóng lưu thông liên tục.

Nguyên lý hoạt động của armatury valve

Nguyên lý hoạt động tổng quát của van công nghiệp armatury dựa trên cơ chế tịnh tiến hoặc xoay vị trí của bộ phận đóng mở (đĩa van, bi van, cánh bướm) để làm thay đổi diện tích mặt cắt dòng chảy. Khi bộ phận điều khiển truyền lực, đĩa van sẽ ép chặt vào ghế van (valve seat) để chặn đứng dòng lưu chất hoặc nhấc lên để mở dòng. Tùy thuộc vào yêu cầu tự động hóa của nhà máy, cơ chế này có thể vận hành linh hoạt bằng tay quay cơ học, bộ truyền động khí nén tác động nhanh, hoặc mô-tơ điện thông minh điều khiển từ xa thông qua tủ PLC.

Tại sao van công nghiệp cần khả năng chịu áp và chịu nhiệt cao? Trong các hệ thống truyền tải năng lượng, lưu chất như hơi nước bão hòa hoặc dầu tải nhiệt thường chuyển động dưới áp suất hàng chục bar và nhiệt độ vượt ngưỡng 300°C. Nếu vật liệu chế tạo thân van không có khả năng chống biến dạng cơ học và chịu nhiệt tốt, van sẽ lập tức bị nứt gãy, cong vênh trục hoặc mài mòn điện hóa do hiện tượng xâm thực. Độ linh hoạt và khả năng chịu tải cao giúp van đứng vững trước các cú sốc thủy lực (búa nước) khi đóng mở đột ngột.

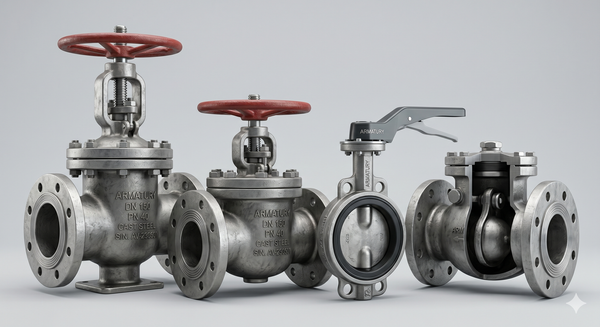

Các loại armatury valve phổ biến hiện nay

Mỗi loại van trong hệ sinh thái Armatury được tối ưu hóa cho từng vị trí kỹ thuật riêng biệt trên sơ đồ đường ống.

Van cổng Armatury

Dòng van cổng armatury (Gate Valve) được thiết kế chuyên dụng cho các nhiệm vụ đóng hoặc mở hoàn toàn dòng chảy. Khi mở, đĩa van được nâng lên hoàn toàn khỏi lòng ống, giúp giảm thiểu tối đa lực cản dòng chảy và hiện tượng tụt áp. Loại van này là lựa chọn lý tưởng cho các đường ống trục chính có lưu lượng lớn, nhưng không được dùng cho mục đích tiết lưu vì dòng chảy tốc độ cao sẽ nhanh chóng làm mòn đĩa van.

Van cầu Armatury

Khác với van cổng, van cầu armatury (Globe Valve) là "ông vua" trong việc điều tiết lưu lượng và kiểm soát áp suất dòng chảy. Với cấu trúc dòng chảy đi qua van dạng chữ S, đĩa van hình côn cho phép kỹ sư căn chỉnh lưu lượng cực kỳ chính xác. Dòng van hơi armatury này sở hữu năng lực chịu nhiệt độ cao và áp lực sụt giảm lớn vô cùng ấn tượng, thường xuất hiện tại các vị trí đầu nguồn lò hơi.

Van một chiều Armatury

Để bảo vệ an toàn cho các thiết bị đắt tiền như máy bơm hay máy nén khí, van một chiều armatury (Check Valve) là phụ kiện bắt buộc. Van hoạt động hoàn toàn tự động dựa trên áp lực dòng chảy, chỉ cho phép lưu chất đi theo một hướng duy nhất và tự động đóng sập lại khi dòng chảy có xu hướng đảo ngược, ngăn chặn tình trạng nước va phá hủy buồng bơm.

Van bướm Armatury

Nếu hệ thống yêu cầu một thiết bị đóng mở nhanh, có kết cấu gọn nhẹ và tiết kiệm không gian lắp đặt thì van bướm armatury (Butterfly Valve) là giải pháp hoàn hảo. Với đĩa van dạng đĩa tròn xoay 90°, van bướm giúp tối ưu hóa chi phí vật tư và nhân công lắp đặt, đặc biệt phù hợp cho các đường ống đường kính lớn trong hệ thống cấp thoát nước và HVAC.

Van bi Armatury

Van bi armatury (Ball Valve) nổi tiếng với khả năng đóng mở cực nhanh chỉ bằng một thao tác gạt 90° và mang lại độ kín khít tuyệt đối nhờ gioăng làm kín cao cấp bao quanh quả bi đục lỗ. Van bi chịu được áp suất vận hành rất cao và dòng chảy thẳng không bị tổn hao áp lực khi mở hoàn toàn.

Thông số kỹ thuật cần quan tâm khi chọn armatury valve

Để chọn đúng model thiết bị phù hợp với bản vẽ thiết kế, các kỹ sư cơ điện cần bám sát bảng dải thông số kỹ thuật tiêu chuẩn dưới đây:

So sánh armatury valve với các dòng van công nghiệp khác

Việc cân nhắc giữa chi phí đầu tư ban đầu và hiệu quả vận hành lâu dài luôn là bài toán khó của các nhà quản lý dự án. Hãy cùng phân tích bảng so sánh thực tế sau:

Góc nhìn kinh tế: Mặc dù số vốn đầu tư ban đầu cho dòng van công nghiệp châu Âu này cao hơn van thông thường, nhưng với tuổi thọ vận hành dài gấp 3 - 4 lần, tần suất phải dừng máy để sửa chữa gần như bằng không. Điều này giúp doanh nghiệp tiết kiệm tối đa chi phí bảo trì ròng và tối ưu hóa lợi nhuận vận hành tổng thể của nhà máy.

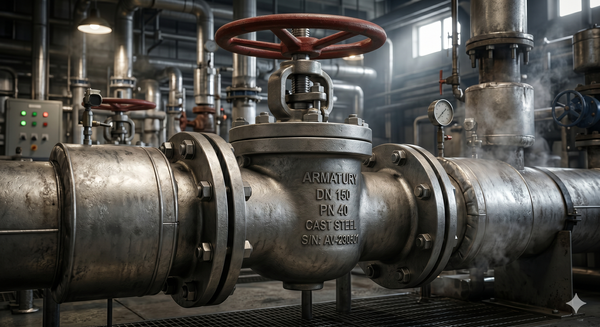

Tại sao armatury valve được dùng nhiều trong hệ thống hơi nóng?

Hệ thống hơi nước nóng (steam) là một trong những môi trường khắc nghiệt nhất đối với các thiết bị đường ống vì sự kết hợp giữa nhiệt độ cực cao, áp suất lớn và độ ăn mòn mài mòn của bọt khí tốc độ cao. Van hơi nóng thuộc dòng Armatury được tin dùng tuyệt đối tại các vị trí này nhờ sở hữu những ưu thế công nghệ vượt trội:

• Vật liệu van thép chịu nhiệt siêu việt: Thân van được làm từ thép đúc lò hơi hoặc inox chịu nhiệt cao cấp, giữ nguyên đặc tính cơ học, không bị chảy dẻo hay biến dạng ở mức nhiệt 300°C - 450°C.

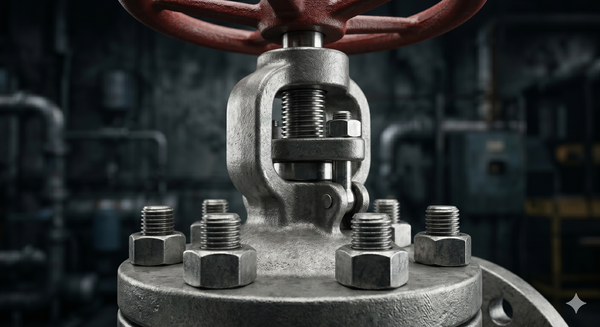

• Thiết kế trục van có độ kín vượt trội: Hệ thống đệm kín (packing) bằng graphite chịu nhiệt giúp ngăn chặn triệt để hiện tượng rò rỉ hơi nước ra môi trường bên ngoài, đảm bảo an toàn tuyệt đối cho công nhân.

• Chống ăn mòn xâm thực: Đĩa van và ghế van được tôi cứng hoặc phủ lớp hợp kim chống mài mòn, không bị phá hủy bởi dòng hơi áp lực cao di chuyển tốc độ lớn.

Các ứng dụng thực tế điển hình bao gồm: lắp đặt tại cụm van đầu ra của lò hơi công nghiệp (boiler), trạm giảm áp phân phối hơi trong các nhà máy nhiệt điện, và các đường ống truyền tải nhiệt trung tâm của hệ thống điều hòa không khí HVAC quy mô lớn.

Armatury valve được sử dụng trong những hệ thống nào?

Nhờ dải sản phẩm đa dạng và độ tin cậy cơ khí cao, các dòng van này phủ sóng trong hầu hết các hạ tầng kỹ thuật trọng yếu:

• Hệ thống cấp thoát nước: Van cổng và van bướm cỡ lớn kiểm soát dòng chảy tại các nhà máy xử lý nước sạch đô thị.

• Hệ thống hơi nóng & dầu khí: Van cầu và van bi chịu áp lực cao điều tiết dòng năng lượng trong các nhà máy hóa chất, lọc dầu, dệt nhuộm và sản xuất giấy.

• Hệ thống HVAC và PCCC: Điều khiển dòng nước chiller làm mát tòa nhà và hệ thống bơm cứu hỏa áp lực cao yêu cầu van phải hoạt động ngay lập tức khi kích hoạt.

Những sai lầm thường gặp khi lựa chọn armatury valve

Rất nhiều sự cố đường ống xảy ra do lỗi chọn sai model thiết bị ngay từ bước lập cấu hình:

• Chọn sai áp lực thiết kế: Lắp van tiêu chuẩn PN10 vào đường ống có áp suất vận hành đỉnh lên tới 12 bar, gây nứt vỡ thân van.

• Chọn sai vật liệu theo lưu chất: Dùng van gang công nghiệp thông thường cho lưu chất là hóa chất axit hoặc kiềm, khiến van bị ăn mòn thủng thân chỉ sau một thời gian ngắn.

• Không đồng bộ tiêu chuẩn mặt bích: Mua van tiêu chuẩn DIN (Châu Âu) nhưng đường ống có sẵn lại hàn mặt bích tiêu chuẩn JIS (Nhật Bản), dẫn đến tâm lỗ bu-lông không khớp nhau và không thể lắp đặt.

Dấu hiệu van công nghiệp sắp hỏng

Hãy lên kế hoạch thay thế hoặc bảo trì khẩn cấp nếu bạn phát hiện: Tay quay bị kẹt cứng hoặc lỏng lẻo quá mức; Có tiếng rít nhẹ của dòng khí rò rỉ qua cổ van; Có hiện tượng rỉ nước hoặc đọng sương dính giọt quanh phần gioăng mặt bích kết nối; Van đã đóng hết cỡ nhưng lưu chất vẫn chảy qua đường ống phía sau.

Hướng dẫn chọn armatury valve phù hợp

Hãy sử dụng checklist 6 bước tiêu chuẩn dưới đây để đảm bảo bạn chọn được sản phẩm chuẩn xác nhất:

• Bước 1: Xác định môi trường lưu chất - Lưu chất là nước sạch, nước thải, hơi nước nóng, khí nén hay hóa chất ăn mòn?

• Bước 2: Kiểm tra nhiệt độ làm việc - Nhiệt độ tối đa của dòng lưu chất là bao nhiêu để chọn vật liệu phù hợp (Hơi nóng chọn thép/inox; Nước sạch chọn gang/inox).

•  Bước 3: Xác định áp lực hệ thống - Áp suất vận hành thực tế là bao nhiêu bar để chọn dải PN10, PN16, PN25 hay PN40.

• Bước 4: Chọn vật liệu thân van - Môi trường hóa chất ăn mòn bắt buộc dùng van inox công nghiệp (Inox 316).

•  Bước 5: Chọn kiểu kết nối vật lý - Chọn van kết nối nối ren cho kích thước nhỏ hoặc van mặt bích cho kích thước lớn cần độ kín cao.

•  Bước 6: Kiểm tra tiêu chuẩn mặt bích - Đối chiếu kỹ tiêu chuẩn mặt bích của van (DIN, BS, ANSI) với hệ thống ống có sẵn tại công trình.

Lưu ý khi lắp đặt và bảo trì armatury valve

Để thiết bị đạt tuổi thọ tối đa, quy trình lắp đặt và bảo trì cần tuân thủ nghiêm ngặt các nguyên tắc sau:

1. Lắp đúng chiều dòng chảy: Đối với van cầu và van một chiều, bắt buộc phải lắp theo hướng mũi tên được đúc nổi trên thân van. Lắp ngược sẽ làm mất hoàn toàn chức năng điều tiết và gây hỏng van.

2. Không siết quá lực bu-lông: Khi bắt mặt bích, hãy siết đều lực các góc đối xứng. Việc dùng thanh nối dài bóp siết quá lực sẽ làm biến dạng mặt bích hoặc nứt cổ van gang.

3. Vệ sinh và kiểm tra gioăng làm kín định kỳ: Xả cặn bẩn đường ống trước khi lắp van vì xỉ hàn, cát sỏi có thể làm xước đĩa van. Định kỳ 6 tháng cần tra mỡ bôi trơn vào trục ren tay quay và kiểm tra độ rò rỉ của gioăng.



Câu hỏi thường gặp về armatury valve (FAQ)

Armatury valve có xuất xứ từ đâu?

Dòng sản phẩm Armatury valve chính hãng được nghiên cứu, thiết kế và sản xuất tại các nhà máy cơ khí hiện đại thuộc các quốc gia Châu Âu (như Cộng hòa Séc, Đức, Ba Lan). Thiết bị đáp ứng toàn bộ các tiêu chuẩn kiểm định an toàn áp lực khắt khe nhất của liên minh EU trước khi xuất xưởng.

Van Armatury có chịu được nhiệt độ cao không?

Có. Các dòng van cầu và van cổng chế tạo từ vật liệu van thép chịu nhiệt (WCB) hoặc thép hợp kim đặc biệt của Armatury có dải chịu nhiệt vô cùng ấn tượng, vận hành an toàn và liên tục trong các hệ thống hơi nóng công nghiệp ở mức nhiệt độ từ 300°C đến hơn 450°C.

Nên chọn van bi hay van cổng Armatury?

Lựa chọn phụ thuộc vào mục đích sử dụng và không gian lắp đặt. Bạn nên chọn van cổng nếu cần lắp cho đường ống kích thước lớn, yêu cầu dòng chảy thẳng hoàn toàn và không đòi hỏi đóng mở liên tục. Ngược lại, hãy chọn van bi khi cần đóng mở dòng chảy cực nhanh, yêu cầu độ kín khít cao tuyệt đối và kích thước đường ống ở mức vừa và nhỏ.

Bao lâu nên bảo trì van công nghiệp một lần?

Theo khuyến cáo từ các chuyên gia kỹ thuật, hệ thống van công nghiệp vận hành trong môi trường chuẩn nên được kiểm tra trực quan định kỳ 6 tháng một lần và tiến hành bảo dưỡng tổng thể (thay gioăng đệm bôi trơn trục van) sau mỗi 12 - 24 tháng vận hành liên tục để phòng ngừa rủi ro sự cố.

Tổng kết

Nhìn chung, armatury valve chính là giải pháp đỉnh cao trong phân khúc van công nghiệp chất lượng cao hiện nay. Với năng lực kiểm soát dòng chảy vượt trội, khả năng chịu tải áp lực cao và chịu nhiệt xuất sắc, thiết bị này là mảnh ghép không thể thiếu giúp nâng tầm tuổi thọ hệ thống đường ống, triệt tiêu hoàn toàn rủi ro rò rỉ và tối ưu hóa chi phí vận hành cho nhà máy của bạn.
