ASME Flange Standard Là Gì? Tiêu Chuẩn Mặt Bích ASME Chi Tiết

Vì Sao Cần Tuân Thủ ASME Flange Standard Trong Hệ Thống Đường Ống?

Trong môi trường vận hành công nghiệp, việc một mối nối đường ống đột ngột bị rò rỉ lưu chất ra ngoài không đơn thuần chỉ là một sự cố cơ khí nhỏ. Đó có thể là khởi đầu của một chuỗi thảm họa: từ việc dây chuyền sản xuất phải dừng hoạt động đột ngột gây tổn thất hàng trăm triệu đồng, cho đến các nguy cơ cháy nổ mất an toàn nghiêm trọng. Khảo sát kỹ thuật cho thấy, phần lớn các sự cố rò rỉ này xuất phát từ việc sử dụng các cấu kiện mặt bích không đồng bộ về tiêu chuẩn, hoặc tính toán sai giới hạn chịu lực của áp suất thiết kế hệ thống.

Để giải quyết triệt để bài toán đồng bộ và an toàn kết cấu, việc tuân thủ nghiêm ngặt ASME Flange Standard (tiêu chuẩn mặt bích ASME) là điều kiện tiên quyết. Đây là bộ khung pháp lý kỹ thuật giúp đảm bảo mọi chi tiết từ độ dày, số lỗ bulong cho đến khả năng chịu nhiệt của mặt bích đều đạt sự chính xác tuyệt đối. Hệ tiêu chuẩn này giữ vai trò cốt lõi trong các ngành công nghiệp nặng như:

• Ngành dầu khí và lọc hóa dầu: Nơi lưu chất có áp suất phá hủy cực cao.

• Hệ thống hơi nóng (Steam) và nhà máy điện: Đòi hỏi khả năng chịu ứng suất nhiệt độ liên tục.

• Công nghiệp hóa chất và thực phẩm: Đảm bảo độ kín tối đa, chống rò rỉ hóa chất độc hại và đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt.

ASME Flange Standard Là Gì?

ASME Flange Standard là bộ tiêu chuẩn kỹ thuật do Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME) ban hành, quy định chi tiết về kích thước hình học, dung sai chế tạo, vật liệu, ký hiệu và phương pháp kiểm tra áp suất cho các loại mặt bích công nghiệp. Bộ tiêu chuẩn này giúp các nhà sản xuất trên toàn cầu có một hệ quy chiếu đồng nhất để chế tạo các dòng industrial flange chất lượng cao.

Trong thực tế, khi nhắc đến tiêu chuẩn mặt bích ASME, giới kỹ sư sẽ sử dụng hai bộ quy chuẩn cốt lõi dựa trên kích thước đường ống danh định:

1. ASME B16.5: Tiêu chuẩn áp dụng cho các loại mặt bích có kích thước từ kích cỡ đường ống danh định NPS 1/2 đến NPS 24.

2. ASME B16.47: Tiêu chuẩn áp dụng cho các dòng mặt bích có kích thước lớn hơn, cụ thể là từ kích cỡ đường ống danh định NPS 26 đến NPS 60.



Nguyên Lý Và Bản Thiết Kế Của Tiêu Chuẩn ASME Flange

Bản chất của hệ tiêu chuẩn asme pipe flange dựa trên nguyên lý "Tiêu chuẩn hóa toàn diện để đạt khả năng lắp lẫn tuyệt đối". Khi một mặt bích được đóng dấu đạt chuẩn ASME, điều đó có nghĩa là các thông số như đường kính ngoài bích, độ dày vành bích, số lượng lỗ bulong (bolt hole), đường kính vòng tim bulong (bolt circle) và kiểu bề mặt làm kín (sealing face) đã được định hình cố định theo một phom chuẩn kỹ thuật chính xác đến từng milimet.

Chính nhờ tính đồng bộ này, một chiếc van được sản xuất tại châu Âu theo tiêu chuẩn ASME hoàn toàn có thể kết nối khít khao, không một vết hở với một đoạn ống thép được sản xuất tại châu Á cũng theo chuẩn ASME.

Tại sao không nên dùng các dòng bích lệch chuẩn hoặc tự gia công sai tiêu chuẩn?

Khi hệ thống vận hành, áp lực dòng chảy sẽ phân bổ đều lên bề mặt bích. Nếu bạn sử dụng một mặt bích tự gia công sai lệch thông số tim lỗ hoặc độ dày, lực siết từ hệ thống bulong sẽ bị lệch trục. Dưới tác động của áp suất nén và sự giãn nở nhiệt của kim loại, điểm siết yếu nhất sẽ bị xé rách, làm biến dạng gioăng làm kín và dẫn đến hiện tượng phá hủy mối nối chỉ sau một thời gian ngắn chạy máy.

Các Tiêu Chuẩn ASME Flange Phổ Biến Hiện Nay

Để phục vụ từ các đường ống nhánh nhỏ cho đến các trục ống dẫn đô thị khổng lồ, bộ tiêu chuẩn steel flange standard của ASME phân tách rõ ràng thành các nhánh chuyên biệt.

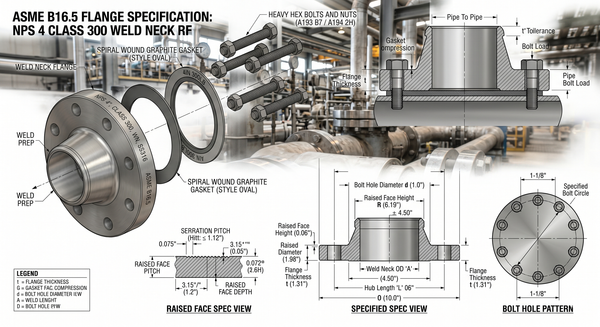

Tiêu chuẩn ASME B16.5

Đây là tiêu chuẩn phổ biến nhất trên thế giới, bao gồm các loại mặt bích đúc hoặc rèn. Dải kích thước áp dụng kéo dài từ NPS 1/2 đến NPS 24, với đầy đủ 7 cấp áp suất tiêu chuẩn (Pressure Class). Thiết bị này xuất hiện ở hầu hết các cụm van, trạm bơm trung tâm và các đường ống công nghệ nhà máy.

Tiêu chuẩn ASME B16.47 Series A

Áp dụng cho các mặt bích kích thước lớn từ NPS 26 đến NPS 60. Series A (vốn được phát triển từ tiêu chuẩn MSS SP-44 gốc) quy định các mặt bích có thiết kế dày hơn, nặng hơn, sử dụng hệ thống bulong kích thước lớn nhưng số lượng lỗ ít hơn. Dòng bích này có khả năng chịu tải trọng cơ học từ bên ngoài tốt hơn, thích hợp cho các đường ống chôn ngầm hoặc chịu lực uốn lớn.

Tiêu chuẩn ASME B16.47 Series B

Cũng áp dụng cho dải kích thước lớn từ NPS 26 đến NPS 60, nhưng Series B (phát triển từ tiêu chuẩn API 605) lại chọn hướng thiết kế mặt bích mỏng hơn, nhẹ hơn. Thay vì dùng ít bulong lớn, Series B sử dụng số lượng lỗ bulong nhiều hơn nhưng kích thước bulong nhỏ hơn. Thiết kế này giúp tối ưu không gian lắp đặt, giảm chi phí vật tư và thường dùng cho các ứng dụng dẫn khí hoặc đường ống không chịu lực uếu lớn từ bên ngoài.

Bảng so sánh các tiêu chuẩn ASME Flange cốt lõi

Pressure Class Trong ASME Flange Standard

Một trong những khái niệm quan trọng nhất của bộ tiêu chuẩn mặt bích ASME chính là cấp áp suất (pressure class flange). ASME phân định cụ thể thành 7 cấp chính bao gồm: class 150 flange, class 300 flange, Class 400, Class 600, Class 900, Class 1500 và Class 2500. Ký hiệu Class biểu thị cho độ dày thành bích và khả năng chịu lực của kết cấu bích ở một dải nhiệt độ nhất định.

Để tra cứu chính xác khả năng chịu áp thực tế, kỹ sư phải sử dụng bảng biểu đồ mối liên hệ giữa áp suất và nhiệt độ (pressure temperature rating).

Tại sao cùng một Class nhưng áp suất chịu đựng tối đa lại thay đổi mạnh theo nhiệt độ?

Bản chất cơ lý của kim loại sẽ thay đổi khi nhiệt độ biến thiên. Khi nhiệt độ dòng lưu chất tăng cao, các liên kết tinh thể trong thép bích bị nới lỏng, khiến giới hạn bền kéo của vật liệu giảm xuống. Ví dụ, một mặt bích thép carbon chuẩn Class 300 có thể chịu được áp suất vận hành an toàn là 51 bar ở môi trường bình thường. Nhưng nếu nhiệt độ dòng chất lỏng vọt lên mức 400 độ C, áp suất chịu đựng an toàn của vành bích đó sẽ tụt xuống đáng kể, chỉ còn khoảng hơn 20 bar để đảm bảo vành bích không bị biến dạng dẻo.

Phân Loại Mặt Bích Theo Thiết Kế ASME

Bộ tiêu chuẩn flange specification của ASME định hình rõ cấu tạo hình học của từng loại bích để giải quyết các bài toán ứng suất cơ học khác nhau trên hệ thống đường ống.

• Weld Neck Flange (Mặt bích cổ hàn): Thiết kế có phần cổ thon dài vát mép để hàn đối đầu với ống. Ưu điểm là phân bổ lực uốn rất đều, triệt tiêu sự tập trung ứng suất tại mối hàn. Đây là lựa chọn bắt buộc cho các hệ thống áp suất cao, nhiệt độ âm sâu hoặc cực nóng.

• Slip On Flange (Mặt bích hàn trượt): Vành bích có lỗ tâm lớn để luồn ống vào bên trong trước khi thực hiện hai đường hàn góc ở cả mặt trong và mặt ngoài. Loại bích này rất dễ căn chỉnh, chi phí vật tư thấp, thích hợp cho hệ thống áp suất thấp đến trung bình.

• Blind Flange (Mặt bích mù): Một đĩa kim loại đặc không có lỗ tâm, dùng để bịt kín đầu ống hoặc các đầu van chờ bảo trì. Thiết bị chịu áp lực cơ học dọc trục rất lớn tại điểm cuối dòng chảy.

• Socket Weld Flange (Mặt bích hàn bọc đúc): Ống được đút vào một gờ lồi định vị bên trong bích rồi hàn một đường bọc phía ngoài. Thường dùng cho các hệ thống ống kích thước nhỏ nhưng yêu cầu áp lực cao.

• Threaded Flange (Mặt bích ren): Kết nối với ống thông qua các bước ren tiêu chuẩn mà không cần mối hàn hàn cơ học, rất an toàn cho các môi trường dễ cháy nổ như kho xăng dầu.

• Lap Joint Flange (Mặt bích lỏng): Kết hợp giữa một vành bích xoay tự do và một đoạn ống ngắn có gờ (Stub End). Thích hợp cho các hệ thống cần tháo rửa, vệ sinh định kỳ liên tục.

Phân Loại Theo Kiểu Bề Mặt RF, FF Và RTJ

Bề mặt tiếp xúc của mặt bích (Flange Face) quyết định cơ chế làm kín và loại gioăng sử dụng.

• RF (Raised Face - Mặt lồi): Vùng bề mặt quanh lòng ống được nâng cao hơn vùng đặt lỗ bulong. Đây là thiết kế phổ biến nhất, giúp tập trung toàn bộ lực siết bulong vào một diện tích gioăng nhỏ để tạo ra áp lực làm kín vững chắc.

• FF (Flat Face - Mặt phẳng): Toàn bộ bề mặt bích phẳng đồng nhất, thường dùng cho bích bằng gang hoặc đồng trong các ứng dụng áp suất thấp để tránh nứt bích khi siết bulong.

• RTJ (Ring Type Joint - Rãnh vòng): Bề mặt bích được khoét một rãnh sâu hình elip. Khi lắp đặt, một vòng gioăng kim loại đặc chịu lực sẽ được đặt vào rãnh này.

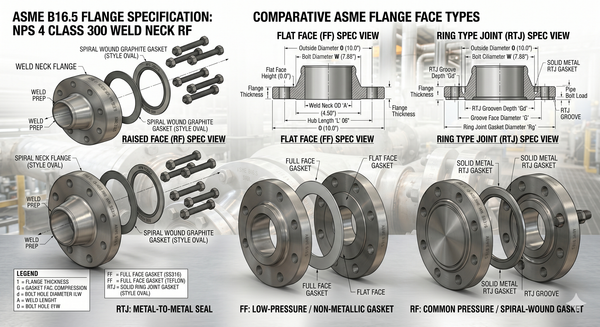

Bảng so sánh các kiểu bề mặt bích ASME

Tại sao kiểu bề mặt RTJ luôn là tiêu chuẩn bắt buộc trong ngành dầu khí áp cao?

Trong môi trường khai thác dầu thô hoặc khí hóa lỏng dưới lòng biển, hệ thống đường ống phải chịu áp lực nén từ dòng lưu chất lên tới hàng trăm bar kết hợp với các rung động địa chất liên tục. Thiết kế rãnh vòng RTJ tạo ra cơ chế làm kín "kim loại tiếp xúc kim loại". Khi áp suất dòng chảy tăng lên, chính áp lực đó sẽ đẩy gioăng vòng kim loại ép chặt hơn vào thành rãnh bích, biến áp suất phá hủy thành lực ép hỗ trợ giữ kín hệ thống, ngăn rò rỉ tuyệt đối.

So Sánh ASME Flange Standard Với DIN Và JIS

Trên thị trường cung ứng vật tư kỹ thuật công nghiệp hiện nay, sự xuất hiện đồng thời của các hệ tiêu chuẩn ASME (Mỹ), DIN (Đức) và JIS (Nhật Bản) đòi hỏi kỹ sư phải phân định cực kỳ rõ ràng để tránh lỗi mua sai vật tư.

Bảng so sánh các hệ tiêu chuẩn mặt bích quốc tế

Khuyến cáo kỹ thuật: Tuyệt đối không tiến hành lắp lẫn một mặt bích chuẩn ASME với một mặt bích chuẩn DIN hay JIS, ngay cả khi chúng có cùng kích thước đường ống danh định. Sự sai lệch về đường kính vòng tim bulong và đường kính ngoài bích sẽ khiến bạn không thể xỏ bulong qua hai vành bích. Việc cố tình dùng các biện pháp cơ học như khoét rộng lỗ bulong để ép chúng khớp nhau sẽ làm phá hủy kết cấu chịu lực, dẫn đến nguy cơ nứt gãy vành bích khi tăng áp test hệ thống.

ASME Flange Standard Được Ứng Dụng Ở Đâu?

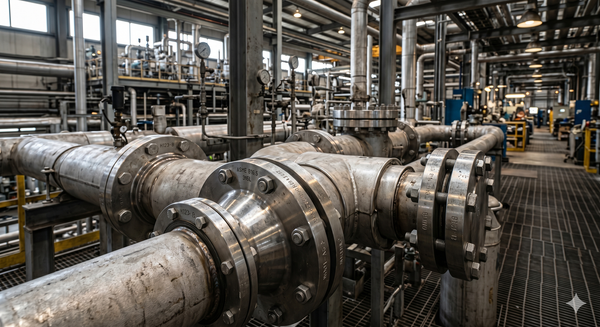

Bộ tiêu chuẩn ansi flange standard và ASME được ứng dụng tại hầu hết các công trình công nghiệp nặng yêu cầu kiểm soát dòng chảy nghiêm ngặt:

• Nhà máy dầu khí, giàn khoan: Lắp đặt cho các đường ống dẫn dầu thô, hệ thống tách khí áp lực cao sử dụng các dòng bích Weld Neck Class 600, Class 900 bề mặt RTJ.

• Hệ thống hơi nóng (Steam) công nghiệp: Sử dụng bích Class 300 tại các lò hơi, đường ống dẫn hơi bão hòa nhiệt độ cao của nhà máy dệt nhuộm, thực phẩm.

• Đường ống công nghệ nhà máy hóa chất: Ứng dụng các dòng mặt bích cấu thành từ vật liệu inox đặc biệt đạt chuẩn ASME để chống lại sự ăn mòn của axit và kiềm mạnh.

Những Sai Lầm Thường Gặp Khi Chọn ASME Flange

Việc lựa chọn sai thông số mặt bích theo tiêu chuẩn ASME là nguyên nhân phổ biến gây ra các sự cố rò rỉ và dừng máy hệ thống (leakage và downtime):

• Chọn sai Pressure Class: Lắp đặt mặt bích Class 150 vào vị trí đường ống có áp suất vận hành vượt quá 20 bar (vốn yêu cầu bích Class 300) làm vành bích bị cong vênh dưới áp lực nén.

• Không tính toán suy giảm áp suất theo nhiệt độ: Chọn bích dựa trên áp suất ở nhiệt độ thường mà quên đối chiếu nhiệt độ vận hành thực tế của lưu chất, khiến bích bị phá hủy do quá tải nhiệt.

• Lắp sai kiểu Sealing Face: Cố tình ép một mặt bích lồi (RF) kết nối với một mặt bích phẳng (FF) làm bằng gang, lực siết không đều sẽ làm nứt vỡ mặt bích gang ngay lập tức.

Hướng Dẫn Cách Chọn Flange Theo ASME Standard

Để lựa chọn chính xác mặt bích đạt chuẩn ASME, tránh lãng phí chi phí đầu tư vật tư, bạn hãy thực hiện theo quy trình checklist 5 bước sau:

• Bước 1: Xác định đặc tính môi chất: Đo lường tính ăn mòn của lưu chất để chọn vật liệu bích (thép carbon A105, inox 304, inox 316).

• Bước 2: Kiểm tra áp suất và nhiệt độ đỉnh: Xác định áp suất vận hành tối đa đồng thời với nhiệt độ cao nhất của hệ thống.

• Bước 3: Tra bảng chọn Pressure Class: Đối chiếu biểu đồ Pressure-Temperature Rating để chọn cấp áp suất phù hợp (Class 150, 300, 600...).

• Bước 4: Chọn kiểu bề mặt và thiết kế thân bích: Lựa chọn kiểu bích (Weld Neck, Slip On, Blind...) và kiểu bề mặt (RF, FF, RTJ) dựa trên yêu cầu kết cấu chịu lực.

• Bước 5: Tra cứu kích thước hình học chuẩn: Đối chiếu các thông số độ dày, số lỗ bulong theo tài liệu ASME B16.5 hoặc ASME B16.47 để đặt hàng nhà máy chế tạo.



Hướng Dẫn Kiểm Tra Thông Số ASME Flange

Để đảm bảo sản phẩm mua về đạt chuẩn kỹ thuật, kỹ sư cần thực hiện quy trình đọc hiểu các ký hiệu đóng dấu (marking) dập nổi trực tiếp trên vành mặt bích:

Quy trình đọc thông số marking trên vành bích:

1. Logo nhà sản xuất: Xác định nguồn gốc xuất xứ của thương hiệu sản xuất.

2. Tiêu chuẩn áp dụng: Thường dập nổi chữ "ASME B16.5" hoặc "ASME B16.47".

3. Kích thước đường ống (Size): Ví dụ dập chữ "4"" tức bích dùng cho ống kích thước NPS 4.

4. Cấp áp suất (Class): Ví dụ dập chữ "150LB" hoặc "300LB" (tương đương Class 150, Class 300).

5. Mã vật liệu (Material): Ví dụ chữ "A105" (Thép carbon rèn) hoặc "F316" (Inox 316 rèn).

6. Mã số lô sản xuất (Heat Number): Dùng để truy xuất chứng chỉ chất lượng vật lý và hóa học (CO/CQ) của phôi thép tại nhà máy.

Câu Hỏi Thường Gặp Về ASME Flange Standard

1. Tiêu chuẩn ASME Flange Standard khác tiêu chuẩn ANSI Flange thế nào?

Về mặt bản chất kỹ thuật hiện nay, kích thước hình học của hai hệ tiêu chuẩn này hoàn toàn trùng khớp nhau. ANSI là tổ chức phê duyệt ban đầu, sau đó tổ chức ASME chịu trách nhiệm biên soạn chuyên sâu và cập nhật kỹ thuật. Do đó, bích ANSI Class 150 và ASME B16.5 Class 150 có chung kích thước tâm lỗ và độ dày bích.

2. Tiêu chuẩn ASME B16.5 áp dụng cho dải kích thước ống nào?

Tiêu chuẩn ASME B16.5 chỉ áp dụng cho các mặt bích công nghiệp có kích thước đường ống danh định từ size nhỏ nhất NPS 1/2 cho đến size lớn nhất là NPS 24. Các kích thước lớn hơn phải tra cứu theo chuẩn ASME B16.47.

3. Mặt bích Class 150 và Class 300 khác nhau cơ bản ở điểm nào?

Mặt bích Class 300 có thiết kế vành bích dày hơn đáng kể, đường kính ngoài lớn hơn, số lượng lỗ bulong nhiều hơn hoặc kích thước bulong lớn hơn so với mặt bích Class 150 cùng size ống, từ đó cho khả năng chịu áp suất vận hành cao hơn gấp nhiều lần.

4. Có thể dùng kết hợp mặt bích ASME chung với mặt bích DIN được không?

Không thể kết hợp trực tiếp do sai lệch hoàn toàn về hệ thống kích thước tim lỗ bulong. Nếu bắt buộc phải kết nối hai hệ thống này, bạn phải sử dụng một ống nối chuyển đổi trung gian hàn một đầu bích ASME và một đầu bích DIN.

5. Khi nào hệ thống công nghiệp nên sử dụng mặt bích kiểu bề mặt RTJ?

Mặt bích RTJ nên được sử dụng khi áp suất vận hành của hệ thống đường ống vượt quá mức 60 bar (thường từ Class 600 trở lên) kết hợp với điều kiện nhiệt độ dòng lưu chất thay đổi liên tục hoặc lưu chất có tính chất nguy hiểm cao cần chống rò rỉ tuyệt đối.

Tổng Kết Về ASME Flange Standard

Tóm lại, ASME Flange Standard đóng vai trò là một bộ quy chuẩn kỹ thuật nền tảng, đảm bảo tính chuẩn hóa, khả năng chịu lực vượt trội và độ an toàn cơ học tối đa cho mọi hệ thống đường ống công nghiệp. Việc thấu hiểu tường tận các thông số kỹ thuật, cách phân định Pressure Class và lựa chọn đúng thiết kế kiểu bề mặt bích (RF, FF, RTJ) là yếu tố quyết định giúp công trình của bạn vận hành bền bỉ, loại bỏ hoàn toàn các nguy cơ rò rỉ lưu chất nguy hiểm.
