Ball Valve DN50 Có Phải Là Loại Van Phổ Biến Nhất Trong Hệ Thống Đường Ống 2 Inch?

Trong quá trình thi công và vận hành hệ thống đường ống công nghiệp, việc kiểm soát dòng chảy luôn là bài toán cốt lõi. Hãy tưởng tượng: hệ thống cấp nước nhà máy của bạn cần một giải pháp khóa nhanh, hay đường ống PCCC yêu cầu kích thước tiêu chuẩn để đảm bảo áp lực nước. Trong những tình huống như vậy, ball valve DN50 luôn là cái tên được các kỹ sư nhắc đến đầu tiên.

Tuy nhiên, thực tế vận hành lại phát sinh không ít vấn đề. Nhiều nhà thầu chọn sai vật liệu khiến van bị ăn mòn trong môi trường hóa chất. Một số khác lại chọn sai kiểu kết nối, hoặc đơn giản là nhầm lẫn không biết DN50 thực chất tương đương với bao nhiêu inch, dẫn đến việc lắp ráp không đồng bộ. Hậu quả là van rò rỉ, kẹt bệ đỡ chỉ sau một thời gian ngắn sử dụng, gây gián đoạn dây chuyền.

Bài viết này sẽ cung cấp cho bạn góc nhìn chuyên sâu, rõ ràng và logic nhất về ball valve DN50. Từ định nghĩa, phân tích kỹ thuật đến cách lựa chọn chính xác, giúp bạn tối ưu chi phí và đảm bảo độ bền tối đa cho hệ thống.

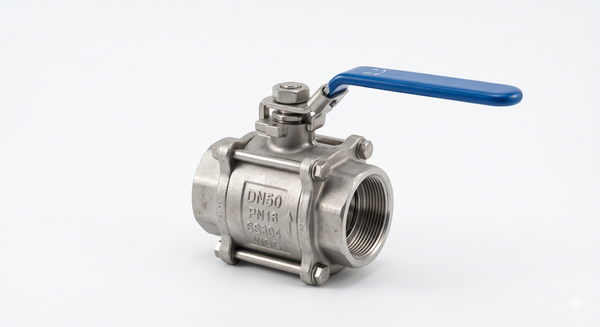

Ball Valve DN50 Là Gì?

Ball valve DN50 (hay van bi DN50) là dòng van công nghiệp có đường kính danh nghĩa quy định là 50 mm, tương đương với kích thước đường ống 2 inch, sử dụng một viên bi rỗng ruột (có đục lỗ xuyên tâm) có thể xoay góc 90 độ để đóng, mở hoặc điều tiết lưu lượng dòng chảy của môi chất.

Để hiểu rõ hơn, chúng ta cần bóc tách các thuật ngữ kỹ thuật đi kèm:

• Ball Valve: Tiếng Việt gọi là van bi, lấy tên từ bộ phận chặn dòng chảy có hình cầu.

• DN (Diameter Nominal): Đường kính danh nghĩa, chuẩn kích thước ống của Châu Âu.

• DN50: Kích thước danh nghĩa 50 mm.

• 2 inch: Tương đương với chuẩn ống kích thước 2", có đường kính ngoài (OD) thực tế của ống thép rơi vào khoảng 60.3 mm.

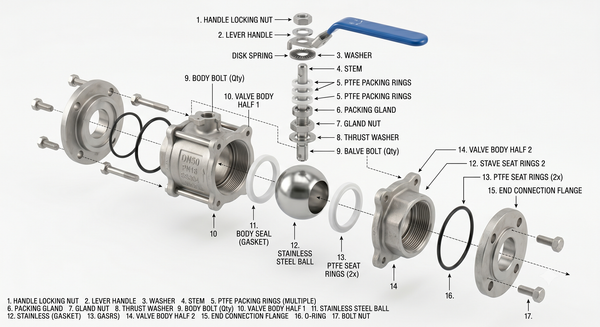

Cấu tạo cơ bản của một chiếc van bi DN50 bao gồm 5 bộ phận chính:

• Thân van: Lớp vỏ bảo vệ bên ngoài, thường đúc từ inox, gang, đồng hoặc nhựa.

• Bi van (Ball): Quả cầu kim loại hoặc nhựa được đục lỗ xuyên tâm.

• Trục van (Stem): Thanh kim loại kết nối bi van với bộ phận điều khiển.

• Gioăng làm kín (Seat/Seal): Thường làm từ PTFE hoặc EPDM, giúp van đóng kín tuyệt đối, chống rò rỉ.

• Tay gạt hoặc bộ truyền động: Bộ phận trợ lực để người dùng thao tác (có thể là tay gạt cơ, bộ điều khiển điện hoặc khí nén).



Nguyên Lý Hoạt Động Của Ball Valve DN50

Nguyên lý vận hành của ball valve 2 inch cực kỳ đơn giản nhưng lại mang đến hiệu quả đóng mở vượt trội.

Mô tả quá trình hoạt động:

• Trạng thái mở: Khi thao tác tay gạt xoay góc 90°, trục van truyền lực làm bi van xoay theo. Khi lỗ xuyên tâm của bi van nằm song song và trùng khớp với hướng đi của dòng chảy, lưu chất sẽ đi qua van với lưu lượng tối đa.

• Trạng thái đóng: Khi gạt tay quay ngược lại 90°, lỗ xuyên tâm sẽ nằm vuông góc với dòng chảy. Lúc này, phần thân đặc của bi van chặn kín đường ống, ngăn không cho môi chất đi qua.

Ưu điểm vượt trội của cơ chế bi xoay:

• Đóng mở cực nhanh: Chỉ cần thao tác 1/4 vòng quay là có thể đóng/mở van hoàn toàn.

• Tổn thất áp suất thấp: Khi mở hoàn toàn (đặc biệt ở dòng full port), lưu lượng đi qua van không bị cản trở, tránh hiện tượng sụt áp.

• Độ kín tuyệt đối: Lực ép của môi chất kết hợp với gioăng PTFE giúp van bi có độ kín cao nhất trong các dòng van công nghiệp.

• Ít bảo trì: Cấu tạo đơn giản, ít chi tiết chuyển động phức tạp giúp giảm thiểu hao mòn cơ học.

Vì sao ball valve lại được sử dụng rộng rãi hơn các loại van khác?

Nguyên nhân cốt lõi nằm ở sự cân bằng tuyệt vời giữa chi phí hợp lý và hiệu suất cao. Van bi DN50 rất dễ lắp đặt, tuổi thọ vận hành dài hạn và có thể tùy biến vật liệu để phù hợp với vô số loại môi chất khác nhau từ nước sạch, khí nén đến hóa chất độc hại.

Các Loại Ball Valve DN50 Phổ Biến Hiện Nay

Để đáp ứng các điều kiện làm việc đa dạng, van bi DN50 được sản xuất với nhiều loại vật liệu khác nhau. Việc hiểu đặc tính vật liệu là yếu tố sống còn để hệ thống không bị phá hủy từ bên trong.

Phân loại theo vật liệu

Van bi inox DN50 (Inox 304, Inox 316)

Đây là dòng van cao cấp và bền bỉ nhất.

• Ưu điểm: Khả năng chống ăn mòn cực tốt, chịu nhiệt độ cao và áp lực lớn. Bề mặt sáng bóng, ít bám bẩn.

• Ứng dụng: Chuyên dùng cho ngành thực phẩm, dược phẩm, vi sinh, hoặc các dây chuyền hóa chất có tính axit/bazơ mạnh.

Van bi gang DN50

Giải pháp tối ưu về mặt kinh tế cho các dự án quy mô lớn.

• Ưu điểm: Giá thành thấp hơn nhiều so với inox, cấu trúc đúc nguyên khối chịu áp lực cơ học khá tốt.

• Ứng dụng: Chủ yếu dùng trong hệ thống HVAC, mạng lưới cấp thoát nước sạch đô thị và hệ thống PCCC.

Van bi đồng DN50

Loại van truyền thống, dễ dàng tìm thấy ở mọi công trình nhỏ.

• Ưu điểm: Gọn nhẹ, dễ gia công, ren cắt chuẩn xác giúp việc lắp đặt diễn ra nhanh chóng. Chống rỉ sét tốt trong môi trường nước thông thường.

• Ứng dụng: Phổ biến trong các công trình dân dụng, hệ thống nước sinh hoạt gia đình hoặc tòa nhà quy mô nhỏ.

Phân Loại Theo Kiểu Kết Nối

Bên cạnh vật liệu, kiểu kết nối quyết định cách van gắn vào đường ống.

Ball Valve DN50 Nối Ren

• Đặc điểm: Thân van được tiện ren trong (thường là ren NPT hoặc BSPT).

• Khi nào nên dùng? Thi công cực nhanh, dễ dàng tháo lắp để bảo dưỡng. Phù hợp cho các hệ thống nhỏ, áp suất thấp đến trung bình và những vị trí cần kiểm tra, vệ sinh thường xuyên (như van bi ren DN50 bằng đồng hoặc inox).

Ball Valve DN50 Mặt Bích

• Đặc điểm: Hai đầu van được đúc liền bích (tiêu chuẩn JIS, DIN, ANSI). Cần dùng bulong và gioăng đệm để siết chặt với mặt bích của ống.

• Khi nào nên dùng? Là lựa chọn bắt buộc cho môi trường chịu áp lực cao, độ rung lắc mạnh. Tính ổn định của van bi mặt bích DN50 rất phù hợp cho nhà máy công nghiệp nặng, đường ống hóa chất và hệ thống hơi nóng.

Ball Valve DN50 Hàn

• Ưu điểm: Van được hàn trực tiếp vào đường ống, mang lại độ kín tuyệt đối, triệt tiêu hoàn toàn rủi ro rò rỉ tại điểm nối.

• Nhược điểm: Thi công đòi hỏi kỹ thuật cao. Rất khó thay thế, cắt bỏ khi van bị hỏng. Thường chỉ dùng trong hệ thống áp lực cực cao hoặc đường dẫn khí đốt.

Thông Số Kỹ Thuật Quan Trọng Của Ball Valve DN50

Trước khi quyết định mua hàng, kỹ sư cần nắm vững bảng thông số kỹ thuật để đảm bảo van tương thích 100% với hệ thống thực tế.

Giải thích ý nghĩa các thông số chuyên sâu:

• Tại sao áp suất PN (Pressure Nominal) quan trọng? PN biểu thị áp lực làm việc tối đa mà thân van chịu được ở nhiệt độ tiêu chuẩn (đơn vị thường tính bằng bar hoặc kg/cm2). Nếu hệ thống bơm của bạn tạo ra áp lực 15 bar, bạn bắt buộc phải dùng PN16 ball valve trở lên để tránh hiện tượng nổ vỡ thân van.

• Nhiệt độ ảnh hưởng thế nào đến tuổi thọ gioăng? Thân kim loại có thể chịu hàng ngàn độ, nhưng gioăng PTFE (Teflon) thông thường chỉ chịu được tối đa 180°C. Nếu vượt ngưỡng này, gioăng sẽ nóng chảy, gây rò rỉ lập tức. Ở nhiệt độ cao hơn, phải dùng gioăng kim loại (Metal seat).

• Full Port và Reduced Port khác nhau ra sao? Full port ball valve (van bi toàn khẩu) có kích thước lỗ bi bằng đúng đường kính trong của ống, không gây sụt áp. Reduced port có lỗ bi nhỏ hơn một bậc, gây giảm lưu lượng nhưng có giá thành rẻ hơn.



So Sánh Ball Valve DN50 Với Các Loại Van Khác

Việc cân nhắc giữa van bi và các dòng van khác luôn là quyết định đau đầu. Dưới đây là phép so sánh dựa trên thực tiễn vận hành.

Ball Valve vs Gate Valve (Van Cổng)

• Độ kín: Ball valve vượt trội nhờ gioăng ôm sát bi xoay. Gate valve dễ bị kẹt rác ở rãnh gây hở.

• Tốc độ đóng mở: Ball valve thao tác rất nhanh (góc 90°). Gate valve tốn nhiều thời gian quay tay vô lăng nhiều vòng.

• Bảo trì & Chi phí: Van cổng dễ bảo trì hơn nhưng tuổi thọ thao tác kém hơn van bi. Ở kích thước DN50, chi phí hai loại khá tương đương, nhưng van bi được chuộng hơn nhờ tính linh hoạt.

Ball Valve vs Butterfly Valve (Van Bướm)

• Kích thước & Trọng lượng: Butterfly valve mỏng, nhẹ và chiếm ít không gian hơn ball valve rất nhiều.

• Tổn thất áp suất: Đĩa van bướm luôn nằm trong dòng chảy, gây cản trở và sụt áp. Ball valve (full port) tạo ra dòng chảy thẳng hoàn toàn.

• Tuổi thọ & Giá thành: Ở kích thước DN50, van bướm rẻ hơn. Nhưng xét về độ kín và tuổi thọ đóng mở liên tục, van bi chiếm ưu thế tuyệt đối.

Bảng Lựa Chọn Nhanh Theo Nhu Cầu:

• Cần đóng/mở cực nhanh, không giảm lưu lượng, chống rò rỉ 100% $\rightarrow$ Chọn Ball Valve.

• Cần điều tiết lưu lượng lớn, không gian lắp đặt hẹp, chi phí rẻ $\rightarrow$ Chọn Butterfly Valve.

• Đường ống cắt ngang dòng chảy thẳng, đóng/mở ít tần suất $\rightarrow$ Chọn Gate Valve.

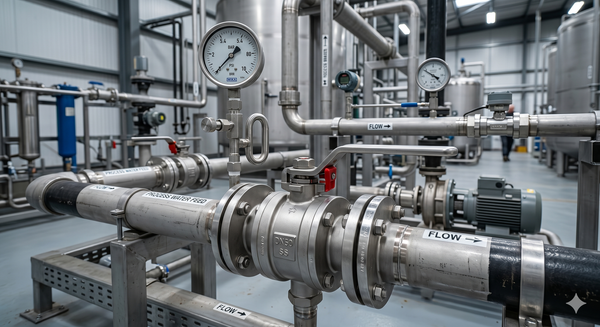

Ball Valve DN50 Được Sử Dụng Trong Những Hệ Thống Nào?

Với tính đa dụng cao, van công nghiệp DN50 dòng van bi xuất hiện trong hầu hết các hạng mục hạ tầng kỹ thuật.

Hệ thống cấp thoát nước:

Là thành phần không thể thiếu tại các trạm bơm chung cư, nhà máy xử lý nước và khu công nghiệp. Van bi giúp cách ly các đoạn ống nhanh chóng để phục vụ công tác sửa chữa, bảo dưỡng định kỳ.

Hệ thống PCCC (Phòng cháy chữa cháy):

Trong mạng lưới đường ống cứu hỏa và cụm trạm bơm, ball valve DN50 thường được dùng làm van khóa tổng hoặc van xả áp nhờ khả năng chịu được áp lực nước đột ngột (water hammer) rất tốt.

Hệ thống HVAC (Nhiệt, Thông gió, Điều hòa không khí):

Được lắp đặt dày đặc tại các cụm Chiller, đường ống dẫn nước lạnh (Cooling Tower). Thông thường van bi gang hoặc đồng được sử dụng nhiều ở phân khúc này.

Hệ thống hóa chất:

Trong các nhà máy xi mạ, giấy, sản xuất phân bón, các dòng van bi inox 316 DN50 được tin dùng để dẫn axit nhẹ, dung môi hữu cơ. Lớp gioăng PTFE chống lại sự ăn mòn hóa học một cách hoàn hảo.

Hệ thống thực phẩm, y tế:

Đường ống dẫn sữa, nước giải khát, bia rượu hoặc dây chuyền dược phẩm yêu cầu tiêu chuẩn vi sinh khắt khe. Các dòng van bi vi sinh DN50 (đánh bóng bề mặt) đảm bảo không có điểm lưu trữ cặn bẩn, ngăn chặn vi khuẩn sinh sôi.

Những Sai Lầm Phổ Biến Khi Chọn Ball Valve DN50

Dù là một sản phẩm cơ khí cơ bản, nhưng kỹ sư dự án vẫn thường xuyên mắc phải những sai lầm gây tổn thất nghiêm trọng.

• Sai lầm 1: Chỉ quan tâm giá rẻ. Mua van bi trôi nổi, mác inox 304 nhưng tỷ lệ pha tạp cao. Kết quả là van bị gỉ sét chỉ sau vài tháng tiếp xúc với nước, gây kẹt tay gạt.

• Sai lầm 2: Chọn sai vật liệu. Dùng van bi đồng cho đường ống hóa chất nhẹ, dẫn đến phản ứng oxy hóa làm thủng thân van, rò rỉ hóa chất nguy hiểm.

• Sai lầm 3: Không kiểm tra áp suất làm việc. Đưa van PN10 vào hệ thống nồi hơi áp suất lên tới 16 bar. Điều này có thể dẫn đến hiện tượng nổ thân van, đe dọa an toàn lao động.

• Sai lầm 4: Dùng van ren cho hệ thống rung động lớn. Tại các cụm bơm công suất cao có độ rung lắc mạnh, bước ren sẽ bị lỏng dần theo thời gian gây rỉ nước. Bắt buộc phải dùng van bích.

• Sai lầm 5: Không kiểm tra tiêu chuẩn mặt bích. Mua van bi mặt bích DN50 chuẩn DIN (Châu Âu) nhưng đường ống đang dùng bích chuẩn JIS 10K (Nhật Bản). Hậu quả là lỗ bulong không khớp, không thể lắp đặt.

Checklist Chọn Ball Valve DN50 Phù Hợp

Để hệ thống vận hành trơn tru và tuổi thọ van kéo dài, hãy áp dụng ngay bộ 5 bước checklist tiêu chuẩn của chuyên gia:

• Bước 1: Xác định môi chất. Hệ thống của bạn đang dẫn lưu chất gì? (Nước sạch, hơi nóng, khí nén hay hóa chất ăn mòn). Đây là yếu tố định đoạt loại van.

• Bước 2: Xác định nhiệt độ hoạt động.

  • Dưới 80°C: Có thể dùng van nhựa, đồng, gang.

  • Từ 80°C – 180°C: Bắt buộc dùng thân kim loại, gioăng PTFE/Teflon.

  • Trên 180°C: Yêu cầu van inox, gioăng kim loại (Metal to Metal).

• Bước 3: Xác định áp suất thực tế. Hãy kiểm tra áp lực thiết kế lớn nhất của trạm bơm. Chọn PN16 ball valve, PN25 ball valve hoặc PN40 sao cho áp lực định mức của van luôn lớn hơn áp lực max của hệ thống ít nhất 20%.

• Bước 4: Lựa chọn vật liệu phù hợp ngân sách.

  • Đồng/Gang: Phù hợp hệ thống nước thường, chi phí thấp.

  • Inox 304/316: Bắt buộc cho hóa chất, thực phẩm, môi trường ngoài trời khắc nghiệt.

• Bước 5: Lựa chọn kiểu vận hành. Nếu vị trí hẹp, lắp trên cao hoặc cần điều khiển tự động hóa, hãy cân nhắc nâng cấp từ tay gạt cơ lên van bi điều khiển điện DN50 hoặc van bi khí nén DN50.



Hướng Dẫn Lắp Đặt Và Bảo Dưỡng Ball Valve DN50

Sở hữu một chiếc van tốt là chưa đủ; thi công đúng kỹ thuật chiếm 50% độ bền của sản phẩm.

Các bước lắp đặt chuẩn kỹ thuật:

1. Vệ sinh đường ống: Xả trôi toàn bộ xỉ hàn, cát đá, mạt sắt trong ống trước khi lắp van. Rác kẹt vào bi van sẽ làm xước bề mặt bi và rách gioăng ngay lần gạt đầu tiên.

2. Kiểm tra hướng dòng chảy: Dù đa số van bi DN50 có thể lưu thông 2 chiều, nhưng một số dòng đặc thù có mũi tên chỉ hướng đi của dòng chảy. Hãy tuân thủ tuyệt đối.

3. Căn chỉnh mặt bích: Đối với van bích, cần đảm bảo 2 mặt bích của ống song song tuyệt đối. Việc ép bích đang bị lệch sẽ làm nứt thân van gang.

4. Xiết bulong đúng lực: Siết bulong theo hình chữ thập (chéo góc) đều tay, không siết chặt từng con một.

Quy trình bảo trì định kỳ:

• Kiểm tra rò rỉ: Quan sát xung quanh trục van (stem) xem có dấu hiệu rỉ nước không. Nếu có, cần siết nhẹ lại đai ốc trục hoặc thay thế bộ chèn (packing).

• Vận hành thử định kỳ: Đối với các van làm nhiệm vụ khóa khẩn cấp (ít khi thao tác), cần tiến hành đóng/mở thử ít nhất 3-6 tháng/lần để tránh bị kẹt cứng do cặn bẩn bám vào khe bi.

Câu Hỏi Thường Gặp Về Ball Valve DN50 (FAQ)

Ball valve DN50 tương đương bao nhiêu inch?

Trong hệ đo lường công nghiệp, kích thước danh nghĩa DN50 hoàn toàn tương đương với đường kính ống 2 inch. Đường kính ngoài (OD) thực tế của ống thép 2 inch là 60.3 mm.

Ball valve DN50 chịu được áp suất bao nhiêu?

Tùy thuộc vào thiết kế thân và độ dày vật liệu, van bi DN50 thông thường chịu được áp suất từ PN10 (10 bar) đến PN40 (40 bar). Một số dòng đặc chủng dùng trong thủy lực có thể chịu áp lên đến hàng trăm bar.

Nên chọn van bi inox hay van bi gang?

Điều này phụ thuộc hoàn toàn vào môi trường. Inox (van bi inox 304 DN50) là lựa chọn hoàn hảo cho môi trường ăn mòn, thực phẩm, hóa chất. Trong khi đó, van gang là giải pháp kinh tế nhất cho các hệ thống cấp nước PCCC và HVAC thông thường.

Ball valve DN50 có thể dùng cho hơi nóng không?

Hoàn toàn có thể. Tuy nhiên, bạn bắt buộc phải chọn van bi sử dụng vật liệu thân thép hoặc inox, kết hợp với gioăng chịu nhiệt (như PTFE pha carbon hoặc gioăng kim loại) để chịu được nhiệt độ từ 150°C đến hơn 200°C.

Tuổi thọ ball valve DN50 bao lâu?

Nếu được chọn đúng vật liệu, lắp đặt chuẩn và bảo dưỡng định kỳ, tuổi thọ của van bi công nghiệp có thể kéo dài từ 5 đến 15 năm tùy thuộc vào tần suất đóng mở và tính khắc nghiệt của môi chất.

Ball Valve DN50 – Giải Pháp Đóng Mở Hiệu Quả Cho Hệ Thống Đường Ống Công Nghiệp

Tóm lại, ball valve DN50 (van bi 2 inch) là thiết bị không thể thiếu nhờ cơ cấu đóng mở nhanh chóng góc 90°, khả năng chịu áp lực tốt và độ kín tuyệt đối không gây sụt áp lưu lượng. Bằng việc nắm vững các kiến thức nền tảng về vật liệu (inox, gang, đồng), đối chiếu chính xác các thông số nhiệt độ, áp lực (PN) và lựa chọn kiểu kết nối chuẩn (ren, bích), bạn có thể ứng phó với bất kỳ rủi ro nào từ hệ thống hóa chất phức tạp đến các mạng lưới cấp nước thông thường. Tránh được những sai lầm cơ bản trong việc "ham rẻ" hay bỏ qua bước làm sạch đường ống sẽ giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí thay thế và khắc phục sự cố.
