Bảng Giá Khớp Nối Mềm Inox Mới Nhất: Hướng Dẫn Lựa Chọn & Tối Ưu Chi Phí Hệ Thống

Trong vận hành nhà máy và quản lý hạ tầng cơ điện, một tình huống thực tế thường xuyên xảy ra là hệ thống đường ống phát ra tiếng ồn lớn, hệ thống rung mạnh gây nứt đường ống hoặc các dòng máy bơm tạo dao động làm giảm tuổi thọ thiết bị đầu cuối một cách nhanh chóng. Nguyên nhân cốt lõi phần lớn xuất phát từ việc chọn sai chủng loại khớp nối chống rung hoặc mua phải sản phẩm kém chất lượng dẫn đến rò rỉ, hỏng hóc chỉ sau vài tháng sử dụng.

Bên cạnh đó, việc bảng giá khớp nối mềm inox trên thị trường có sự chênh lệch rất lớn giữa các đơn vị cung cấp khiến bộ phận thu mua và kỹ sư dự án gặp khó khăn trong việc định giá chính xác. Khớp nối mềm inox (hay còn gọi là flexible joint inox) chính là giải pháp giảm rung toàn diện và phổ biến nhất trong công nghiệp hiện nay. Tuy nhiên, để tối ưu hóa chi phí và đảm bảo an toàn cho hệ thống, bạn cần hiểu rõ cấu tạo, thông số kỹ thuật cũng như các yếu tố cấu thành giá trước khi quyết định đầu tư.

Khớp Nối Mềm Inox Là Gì?

Khớp nối mềm inox là phụ kiện đường ống dùng để hấp thụ rung động, giảm giãn nở nhiệt và bảo vệ hệ thống công nghiệp khỏi các sự cố đứt gãy do ứng suất cơ học. Đây là một định nghĩa chuẩn xác thường được trích xuất trong các bộ tài liệu kỹ thuật vật tư cơ điện.

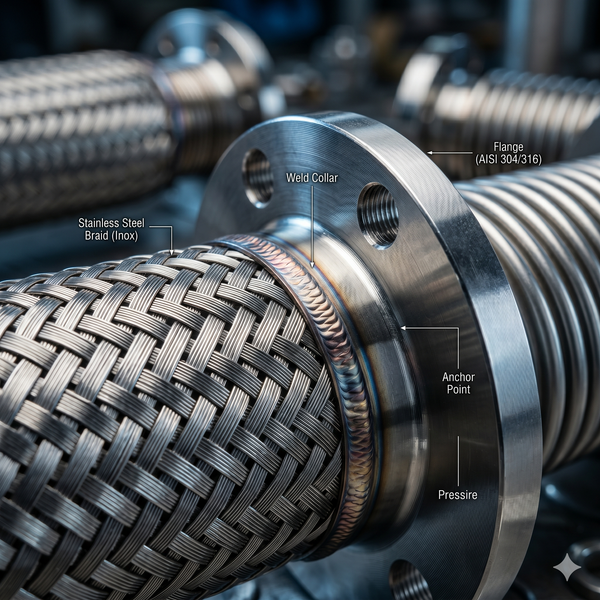

Về mặt cấu trúc, một bộ flexible joint inox hoàn chỉnh được cấu tạo từ ba thành phần cơ bản sau:

• Ống inox dạng bellows (ống nếp gấp): Phần lõi chịu lực chính, được chế tạo bằng cách tạo sóng trên phôi ống inox mỏng, giúp khớp nối có khả năng co giãn và uốn cong linh hoạt.

• Lớp lưới inox (Braid): Bao bọc bên ngoài lõi bellows, dệt từ các sợi thép không gỉ. Lớp lưới này có nhiệm vụ chịu áp suất kéo giãn, ngăn không cho phần bellows bị bung hoặc kéo dài quá mức dưới áp lực của dòng lưu chất.

• Đầu kết nối (End connections): Tùy thuộc vào yêu cầu lắp đặt, đầu kết nối có thể là mặt bích (flange inox), đầu nối ren, hoặc đầu ống hàn trực tiếp.

Với kết cấu vững chắc này, thiết bị đóng vai trò tối quan trọng trong việc giảm rung, triệt tiêu tiếng ồn truyền tải qua đường ống và bù giãn nở nhiệt phát sinh khi nhiệt độ lưu chất thay đổi đột ngột.

Nguyên Lý Hoạt Động Của Khớp Nối Mềm Inox

Nguyên lý hoạt động của khớp nối mềm inox dựa trên kết cấu hình học đặc biệt của phần lõi bellows inox. Khi dòng lưu chất vận hành qua hệ thống, áp lực và nhiệt độ biến thiên liên tục sẽ sinh ra các lực co giãn hoặc các sóng rung động cơ học từ máy bơm, máy nén khí. Lúc này, các nếp gấp dọc theo thân bellows sẽ co lại hoặc giãn ra một cách linh hoạt như một chiếc lò xo vật lý.

Nhờ khả năng biến dạng hình học trong phạm vi cho phép, thiết bị có thể hấp thụ hoàn toàn các chuyển động dọc trục (axial), chuyển động lệch tâm (lateral) và chuyển động góc (angular). Quá trình này giúp giảm tối đa tải trọng động tác dụng lên các thiết bị đắt tiền như máy bơm, van công nghiệp, hay hệ thống bệ đỡ đường ống.

Tại sao mọi hệ thống công nghiệp đều cần phụ kiện này? Bởi vì khi dòng lưu chất chuyển động với vận tốc và áp suất cao, hiện tượng búa nước (water hammer) hoặc sự thay đổi nhiệt độ đột ngột luôn xảy ra. Nếu đường ống hoàn toàn cứng cứng, ứng suất nội tại không có góc giải phóng sẽ trực tiếp phá hủy các mối hàn hoặc làm nứt vỏ bơm. Sử dụng khớp chống rung inox chính là giải pháp chủ động để tăng tuổi thọ cho toàn bộ hệ thống cơ điện.

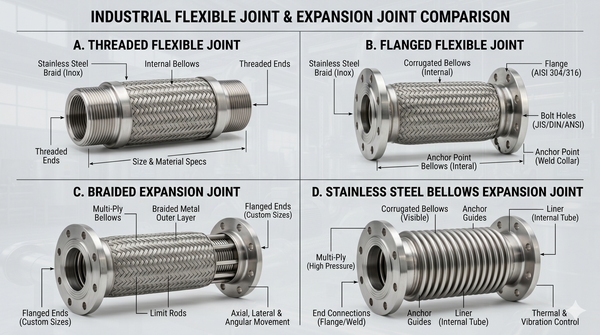

Các Loại Khớp Nối Mềm Inox Phổ Biến

Để lựa chọn đúng sản phẩm phù hợp với ngân sách và kỹ thuật, chúng ta cần phân loại khớp nối mềm inox dựa trên ba tiêu chí cốt lõi:

Phân loại theo kiểu kết nối

• Khớp nối mềm nối ren: Thường dùng cho các đường ống kích thước nhỏ từ DN15 đến DN50. Kiểu kết nối này lắp đặt nhanh, giá thành rẻ nhưng khả năng chịu áp suất cực cao bị giới hạn.

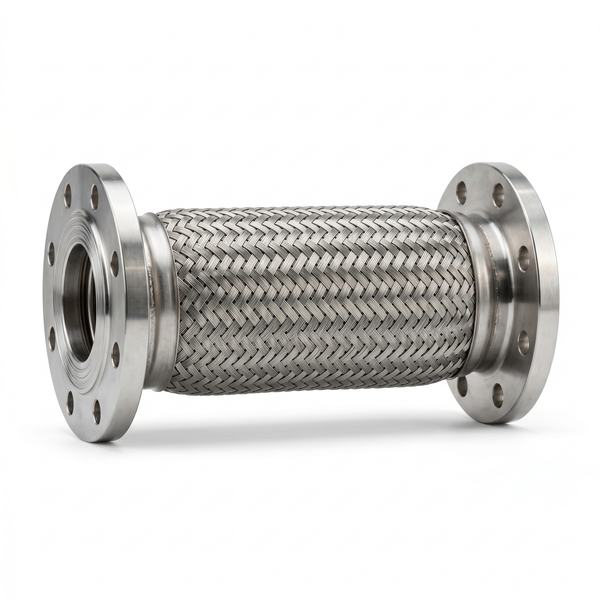

• Khớp nối mềm mặt bích: Thích hợp cho các đường ống từ DN50 trở lên. Mặt bích được sản xuất theo các tiêu chuẩn quốc tế như JIS (JIS 10K, 20K), DIN (PN10, PN16), ANSI, hoặc BS. [chèn link: danh mục flange inox].

• Đầu hàn trực tiếp: Sử dụng trong các hệ thống cố định hoàn toàn, yêu cầu độ kín tuyệt đối như hệ dẫn khí hóa lỏng hoặc hơi nóng áp suất cao.

Phân loại theo vật liệu cấu tạo

• Inox 201: Giá thành rẻ nhất, khả năng chống ăn mòn kém, chỉ thích hợp cho môi trường khô ráo hoặc nước sạch áp lực thấp.

• Khớp nối mềm inox 304: Loại phổ biến nhất hiện nay, chịu được nhiệt độ cao, chống oxy hóa tốt trong môi trường nước thải nhẹ, HVAC và PCCC.

• Khớp nối mềm inox 316: Dòng cao cấp nhất, chứa thành phần Molypden giúp kháng clorua và axit vượt trội. Chuyên dụng cho nhà máy hóa chất, lọc dầu và môi trường biển.

Phân loại theo ứng dụng đặc thù

• Hệ thống nước và PCCC: Đòi hỏi tính ổn định cao, thường dùng inox 304 kết nối bích.

• Hệ hơi nóng (Steam): Yêu cầu khớp nối chịu nhiệt cao, phần bellows phải dày và có thể cần bọc thêm ống hướng dòng (internal sleeve) bên trong để tránh xói mòn do dòng hơi tốc độ cao.

• Hệ thống HVAC: Tập trung vào khả năng triệt tiêu tiếng ồn tần số cao từ chiller và tháp giải nhiệt.

Chuyên gia lưu ý: Lý do khiến inox 316 luôn có giá thành cao hơn inox 304 từ 30% - 50% là do hàm lượng Niken cao hơn và bổ sung thêm Mo, giúp vật liệu không bị rỗ bề mặt khi tiếp xúc với hóa chất ăn mòn. Khi nào nên chọn nối ren thay vì bích? Hãy chọn nối ren khi không gian lắp đặt chật hẹp và kích thước đường ống dưới DN50 để tiết kiệm không gian lẫn chi phí vật tư.

Bảng Giá Khớp Nối Mềm Inox Mới Nhất

Mức giá của piping expansion joint và các dòng flexible joint inox luôn biến động dựa trên giá phôi thép thế giới, độ dày của lòng lò xo và tiêu chuẩn mặt bích đi kèm. Dưới đây là bảng giá khớp nối mềm inox mang tính chất tham khảo cho các kích thước tiêu chuẩn thông dụng (chiều dài L=300mm, áp lực PN16):

Lưu ý: Bảng giá trên chỉ mang tính chất tham khảo tại một thời điểm nhất định và chưa bao gồm thuế VAT cũng như chi phí vận chuyển. Đối với các công trình dự án lớn yêu cầu chiều dài tùy chỉnh (L=400mm, 500mm, 1000mm) hoặc áp lực làm việc cao hơn (PN25, PN40), quý khách vui lòng liên hệ trực tiếp để nhận báo giá chi tiết theo hồ sơ thiết kế.

Yếu Tố Ảnh Hưởng Đến Giá Khớp Nối Mềm Inox

Để hiểu vì sao cùng một kích cỡ khớp nối mềm DN50 hay khớp nối mềm DN100 nhưng nhà cung cấp này lại báo giá cao hơn nhà cung cấp khác, kỹ sư cơ điện cần bóc tách các yếu tố kỹ thuật sau:

• Chất liệu inox: Như đã phân tích, inox 316 đắt hơn inox 304, và cả hai đều có giá vượt trội so với dòng inox 201 rẻ tiền.

• Độ dày và số lớp của bellows: Một khớp nối mềm rẻ tiền thường chỉ có cấu tạo bellows 1 lớp mỏng. Sản phẩm cao cấp dùng cho hệ thống áp lực cao sẽ có bellows nhiều lớp (multi-ply), giúp chịu uốn tốt hơn và tăng tuổi thọ mỏi (fatigue life) đáng kể.

• Áp lực làm việc và độ dày lưới bện: Hệ thống yêu cầu áp lực PN16 hoặc PN25 đòi hỏi mật độ sợi lưới inox bện ngoài phải dày hơn, đường kính sợi lớn hơn để tránh hiện tượng nổ ống dưới áp suất cao.

• Tiêu chuẩn và vật liệu mặt bích: Mặt bích đi kèm có thể làm bằng thép carbon (để giảm chi phí) hoặc bằng inox đồng bộ. Giá của mặt bích inox tiêu chuẩn ANSI (Mỹ) hoặc DIN (Đức) luôn cao hơn mặt bích tiêu chuẩn BS thông thường do yêu cầu khắt khe về phôi và dung sai gia công.



So Sánh Khớp Nối Mềm Inox Và Cao Su

Nhiều chủ đầu tư thường phân vân giữa việc sử dụng khớp nối inox hay khớp nối cao su để tiết kiệm ngân sách. Bảng so sánh dưới đây sẽ làm rõ ranh giới kỹ thuật giữa hai dòng phụ kiện đường ống này:

Khi nào nên dùng inox? Hãy bắt buộc sử dụng khớp nối inox khi hệ thống vận hành lưu chất có nhiệt độ cao (như hệ thống lò hơi, dầu truyền nhiệt), môi trường chứa hóa chất ăn mòn, hoặc các vị trí yêu cầu độ bền tuyệt đối, khó thay thế bảo trì.

Khi nào cao su là đủ? Khớp nối cao su hoàn toàn đáp ứng tốt cho các hệ thống nước lạnh dân dụng, hệ thống điều hòa không khí bơm nước tuần hoàn, hoặc các đường ống xử lý nước thải thông thường với áp lực vừa phải để tối ưu hóa ngân sách vật tư.

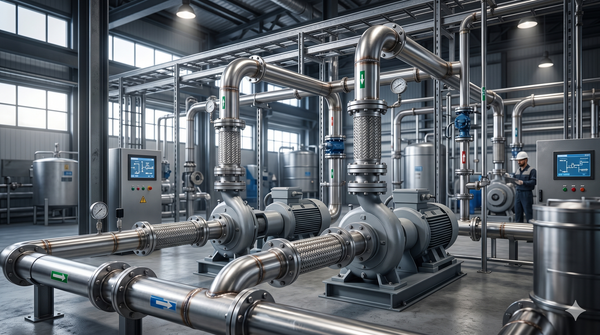

Ứng Dụng Thực Tế Của Khớp Nối Mềm Inox

Nhờ những ưu điểm vượt trội về độ bền và dải chịu nhiệt, khớp nối công nghiệp bằng inox được ứng dụng rộng rãi tại nhiều vị trí trọng yếu:

• Đầu hút và đầu đẩy của máy bơm công nghiệp: Nơi có tần số rung động mạnh nhất, dễ gây ra các hiện tượng mỏi vật liệu trên đường ống chính.

• Hệ thống HVAC trung tâm: Lắp đặt tại các đường ống dẫn nước lạnh của Chiller, Tháp giải nhiệt nhằm ngăn chặn tiếng ồn truyền vào không gian làm việc của tòa nhà. [chèn link: giải pháp vật tư hệ thống HVAC].

• Hệ thống hơi nóng (Steam boiler): Nơi mà hiện tượng giãn nở nhiệt đường ống diễn ra vô cùng mãnh liệt khi đóng/mở van cấp hơi.

• Nhà máy hóa chất, thực phẩm và dược phẩm: Sử dụng các dòng phụ kiện đường ống inox 316 đạt chuẩn vi sinh để đảm bảo an toàn vệ sinh và không bị ăn mòn bởi lưu chất tẩy rửa.

Sai Lầm Thường Gặp Khi Chọn Khớp Nối Mềm Inox

Trong thực tế tư vấn dự án, chúng tôi nhận thấy rất nhiều đơn vị gặp phải tổn thất lớn về chi phí sửa chữa do mắc các sai lầm sau:

• Chọn sai áp lực thiết kế: Mua loại khớp nối chịu áp PN10 lắp cho hệ thống bơm áp lực đỉnh PN16, dẫn đến hiện tượng rách bellows hoặc bung lưới bảo vệ.

• Dùng sai chủng loại vật liệu: Sử dụng inox 201 hoặc 304 thông thường cho các đường ống dẫn nước biển, hóa chất đậm đặc khiến thiết bị bị rỗ mọt và rò rỉ chỉ sau vài tuần.

• Chọn sai chiều dài lắp đặt: Khớp nối quá ngắn không đủ khoảng hành trình co giãn sẽ bị kéo căng quá mức, làm gãy các mối hàn đầu bích.

• Sai tiêu chuẩn mặt bích: Lắp mặt bích tiêu chuẩn JIS vào hệ thống van tiêu chuẩn DIN khiến các tâm lỗ bu-lông không trùng khớp, buộc phải cắt hàn lại rất tốn kém. [chèn link: sản phẩm butterfly valve tiêu chuẩn].

Hậu quả để lại vô cùng nghiêm trọng: Rách lõi bellows dẫn đến rò rỉ lưu chất độc hại, làm sụt áp hệ thống, gây gãy mối hàn lân cận và trong trường hợp xấu nhất là phá hủy hoàn toàn cụm máy bơm đắt tiền do rung động dội ngược.

Checklist Chọn Khớp Nối Mềm Inox Phù Hợp

Để đảm bảo chọn đúng thiết bị ngay từ lần đầu tiên, các kỹ sư có thể áp dụng checklist 6 bước tiêu chuẩn sau:

1. Xác định môi trường lưu chất: Nước sạch, nước thải, hơi nóng hay hóa chất ăn mòn?

2. Kiểm tra nhiệt độ vận hành: Nhiệt độ tối đa và tối thiểu của dòng lưu chất là bao nhiêu?

3. Xác định áp lực làm việc: Áp suất danh nghĩa (PN) và áp suất đỉnh (Surge pressure) của hệ thống.

4. Lựa chọn vật liệu phù hợp:

   • Hệ hơi nóng, hóa chất $\rightarrow$ Ưu tiên chọn dòng Inox 316.

   • Hệ thống nước sạch, PCCC $\rightarrow$ Chọn Inox 304 để tối ưu chi phí.

5. Chọn kiểu kết nối và tiêu chuẩn: Xác định rõ kích thước DN, kiểu ren hay bích (JIS, DIN, ANSI).

6. Tính toán độ rung và dịch chuyển thực tế: Chọn chiều dài tự do (L) và số lớp bellows phù hợp với biên độ rung.

Ví dụ thực tế: Đối với một trạm bơm PCCC công nghiệp có áp lực đầu đẩy là 12 bar, lưu chất là nước sạch, vị trí lắp đặt ngay sau van một chiều. Dựa vào checklist, cấu hình tối ưu sẽ là: Khớp nối mềm inox 304, kết nối mặt bích hai đầu tiêu chuẩn JIS 10K (hoặc PN16), chiều dài tiêu chuẩn L=300mm. Cấu hình này vừa đảm bảo an toàn tuyệt đối vừa tránh lãng phí ngân sách mua inox 316 không cần thiết.

Lưu Ý Khi Lắp Đặt Khớp Nối Mềm Inox

Quá trình lắp đặt quyết định đến 50% tuổi thọ của một inox expansion joint. Khi thi công, đội ngũ kỹ thuật cần tuân thủ nghiêm ngặt các nguyên tắc sau:

• Tuyệt đối không kéo giãn hoặc nén ép quá mức: Khớp nối mềm có khoảng dịch chuyển cho phép (axial movement). Việc cưỡng bức kéo giãn để bù đắp khoảng trống do cắt ống sai kích thước sẽ làm mất khả năng giảm rung của thiết bị.

• Không làm xoắn lõi bellows: Khi siết bu-lông mặt bích hoặc siết ren, phải cố định một đầu bằng cờ-lê lực, tránh để momen xoắn truyền vào thân ống mềm gây vặn xoắn nếp gấp.

• Căn chỉnh đồng tâm: Đường ống hai đầu phải thẳng hàng. Nếu lắp lệch tâm quá mức quy định kỹ thuật, lực cắt (shear force) sẽ liên tục tác dụng lên một phía của khớp nối, gây mỏi vật liệu và gãy mối hàn rất nhanh.

• Vị trí lắp đặt tối ưu: Nên lắp đặt khớp nối mềm ở vị trí càng gần nguồn rung (máy bơm, máy nén) càng tốt, và ngay sau đó phải có một giá đỡ cố định (anchor guide) để định hướng chuyển động cho đường ống phía sau.

Câu Hỏi Thường Gặp Về Bảng Giá Khớp Nối Mềm Inox (FAQ)

FAQ 1: Khớp nối mềm inox giá bao nhiêu?

Giá của khớp nối mềm inox dao động từ vài trăm nghìn đồng đối với các kích thước nhỏ nối ren (DN15 - DN50) cho đến vài triệu, thậm chí chục triệu đồng đối với các kích thước lớn nối bích (từ DN100 trở lên) tùy thuộc vào vật liệu (inox 304/316) và tiêu chuẩn kỹ thuật đi kèm.

FAQ 2: Inox 304 và 316 khác nhau thế nào trong chế tạo khớp nối?

Inox 316 có chứa thêm Mo giúp chống ăn mòn lỗ kim và chịu được môi trường clorua, axit tốt hơn rất nhiều so với inox 304. Do đó, khớp nối inox 316 có tuổi thọ cao hơn trong môi trường khắc nghiệt nhưng giá thành cũng cao hơn từ 30% - 50%.

FAQ 3: Khi nào nên dùng khớp nối mềm inox thay vì cao su?

Nên chọn khớp nối inox khi hệ thống làm việc ở nhiệt độ vượt quá 100°C (như hệ hơi, dầu nóng), áp lực hệ thống trên 16 bar, hoặc lưu chất có tính ăn mòn hóa học cao mà các loại cao su thông thường không chịu được.

FAQ 4: Khớp nối mềm inox chịu nhiệt được bao nhiêu độ C?

Về mặt lý thuyết, phần thân bellows inox có thể chịu được nhiệt độ lên tới 400°C - 600°C. Tuy nhiên, giới hạn nhiệt độ thực tế còn phụ thuộc vào loại gioăng làm kín (gasket mặt bích) đi kèm và vật liệu của đầu kết nối.

FAQ 5: Có nên dùng khớp nối mềm inox cho hệ thống hóa chất không?

Hoàn toàn nên dùng, nhưng bắt buộc phải sử dụng dòng vật liệu tối thiểu là Inox 304 cho hóa chất nhẹ hoặc Inox 316/316L cho các loại axit, hóa chất có tính ăn mòn mạnh để tránh hiện tượng rò rỉ nguy hiểm.

Tổng Kết

Một bảng giá khớp nối mềm inox chính xác và tối ưu luôn phải đi kèm với các thông số kỹ thuật rõ ràng về vật liệu, kích thước đường ống, áp lực vận hành và tiêu chuẩn kết nối. Việc đầu tư đúng chủng loại khớp nối mềm inox ngay từ ban đầu không chỉ giúp hệ thống vận hành êm ái, giảm rung chấn, bảo vệ các thiết bị đắt tiền mà còn giúp doanh nghiệp tiết kiệm tối đa chi phí bảo trì và rủi ro dừng máy do sự cố đường ống.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Bảng Giá Khớp Nối Mềm Inox
