Báo giá bích thép D100 – Vì sao cùng một size nhưng giá chênh lệch lớn?
Trong quá trình thi công và lập dự toán cho các công trình cơ điện, nhiều nhà thầu và kỹ sư thường gặp phải một tình huống đau đầu: Khi tìm kiếm báo giá bích thép D100, mỗi đơn vị cung cấp lại đưa ra một mức giá hoàn toàn khác nhau, có khi chênh lệch gấp rưỡi đến gấp đôi. Sự hỗn loạn về giá này khiến người mua hoang mang, không rõ đâu là tiêu chuẩn kỹ thuật chuẩn, khó phân biệt được hàng dày mỏng và luôn lo ngại rước nhầm hàng gia công kém chất lượng.
Trong khi đó, mặt bích thép D100 lại là một phụ kiện đóng vai trò "sống còn" trong các mạng lưới đường ống áp lực như hệ thống cấp thoát nước, trạm bơm PCCC, hệ thống điều hòa trung tâm HVAC hay các đường ống dẫn lưu chất trong nhà máy công nghiệp.
Nếu chỉ vì ham rẻ mà chọn sai sản phẩm, bạn có thể đối mặt với những hậu quả nặng nề: mặt bích không lắp khớp lỗ bulong, hiện tượng rò rỉ áp lực xuất hiện ngay khi vận hành thử và kéo theo việc tăng chi phí bảo trì, sửa chữa lên gấp nhiều lần.
Vậy thực chất, báo giá bích thép D100 phụ thuộc vào những yếu tố kỹ thuật cốt lõi nào? Làm sao để những người làm kỹ thuật chọn đúng sản phẩm "đáng đồng tiền bát gạo" và phù hợp với đặc thù công trình? Hãy cùng phân tích chuyên sâu qua bài viết dưới đây.
Bích thép D100 là gì và vì sao được ứng dụng rộng rãi?
Khái niệm cơ bản

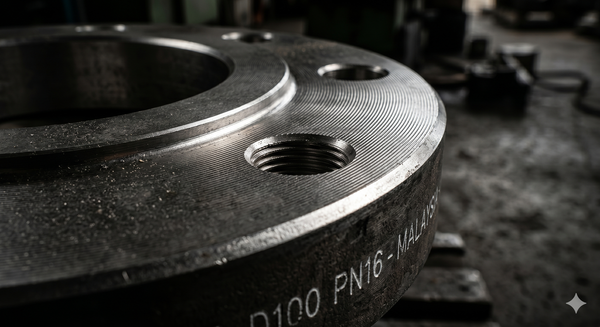

Về mặt định nghĩa kỹ thuật, bích thép D100 (còn gọi là mặt bích thép D100) là một loại phụ kiện cơ khí được sử dụng phổ biến để kết nối hai đoạn đường ống lại với nhau, hoặc dùng để liên kết van công nghiệp, máy bơm và các thiết bị cơ khí khác vào hệ thống đường ống.
Sự liên kết này không phải bằng phương pháp hàn chết, mà được thực hiện thông qua hệ thống bulong siết chặt và một lớp gioăng làm kín (gasket) chèn ở giữa. Trong các bản vẽ kỹ thuật quốc tế, D100 thường được ký hiệu tương đương với DN100 (kích thước danh định) hoặc tương ứng với ống 4 inch (đường kính ngoài khoảng 114.3 mm).
Cấu tạo và nguyên lý hoạt động

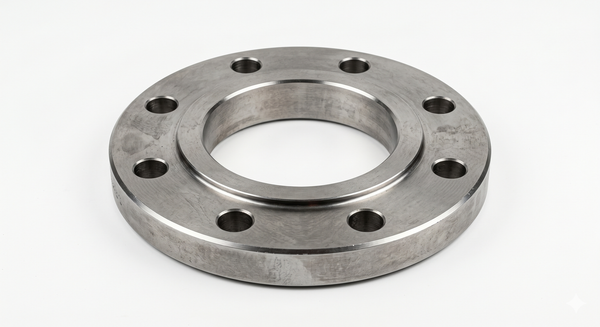

Một mặt bích thép D100 tiêu chuẩn được cấu thành từ các bộ phận gia công chính xác:
Thân bích: Phần khung đĩa chịu áp lực chính.
Lỗ bulong: Các lỗ được khoan đều xung quanh viền (thường là 8 lỗ đối với size D100) để xỏ ty ren hoặc bulong.
Mặt làm kín (Face): Bề mặt tiếp xúc với gioăng, thường là mặt phẳng (FF) hoặc mặt lồi (RF).
Vành kết nối: Phần tâm rỗng hoặc bọc kín (đối với bích mù) dùng để hàn hoặc lắp ren với đường ống.
Cách hoạt động: Khi thi công, hai mặt bích được ốp chặt vào nhau bằng lực siết của bulong. Lực ép này sẽ nén lớp gioăng ở giữa, tạo ra một liên kết kín tuyệt đối. Nguyên lý này giúp điểm nối chịu được áp lực cực lớn từ dòng lưu chất, đồng thời lại vô cùng dễ dàng tháo lắp bảo trì khi van hoặc máy bơm gặp sự cố.
Vì sao bích thép D100 được sử dụng phổ biến?
Kích thước D100 (DN100) là một size ống thuộc hàng "quốc dân", xuất hiện dày đặc trong các thiết kế mạng lưới đường ống công nghiệp. Chúng là kích thước tiêu chuẩn cho các trục đứng của hệ thống PCCC, các đường ống dẫn nước lạnh của hệ HVAC, và mạng lưới phân phối trong nhà máy sản xuất.
Ưu điểm lớn nhất khiến bích thép D100 trở thành lựa chọn ưu tiên là khả năng chịu áp lực tốt, độ bền cơ học cao chống lại va đập và sự tiện lợi, dễ dàng thay thế phụ tùng khi cần thiết.
Các loại bích thép D100 và những yếu tố quyết định báo giá

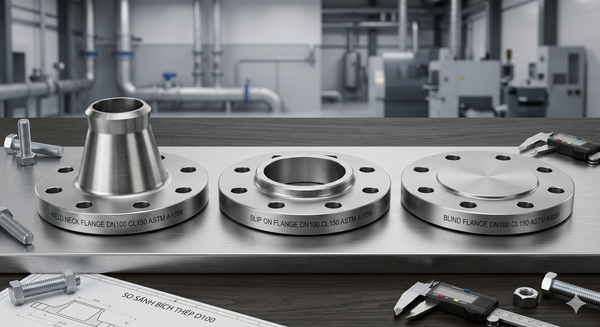

Phân loại bích thép D100 phổ biến
Trước khi tìm hiểu báo giá bích thép D100, bạn cần xác định hệ thống của mình cần loại mặt bích nào. Dưới đây là 3 dòng cơ bản nhất:
Bích thép hàn cổ (Weld Neck Flange): Đặc trưng bởi phần cổ nhô cao vát mép. Thiết kế này giúp tản ứng suất hiệu quả, mang lại ưu điểm chịu áp lực cực cao, chịu nhiệt tốt và độ bền vượt trội trong môi trường rung lắc.
Bích thép hàn trượt (Slip On Flange): Lỗ tâm lớn hơn đường kính ống một chút để trượt ống vào trong rồi hàn. Ưu điểm là rất dễ thi công căn chỉnh và có giá thành thấp hơn bích hàn cổ.
Bích thép mù (Blind Flange): Là một đĩa thép đặc không có lỗ tâm. Công dụng duy nhất của phụ kiện này là để bịt kín đầu đường ống chờ, rất hữu ích khi dùng bảo trì hệ thống hoặc thử áp (hydrotest).
Báo giá bích thép D100 phụ thuộc vào những yếu tố nào?
Sự chênh lệch về giá bắt nguồn từ 3 yếu tố kỹ thuật cốt lõi:
1. Vật liệu chế tạo (Material)
Thép đen (Carbon Steel): Đây là dòng có mức giá thấp nhất và phổ biến nhất, chuyên dùng cho nước và hơi.
Thép mạ kẽm: Được phủ lớp kẽm nhúng nóng hoặc mạ điện, giúp chống gỉ tốt hơn khi dùng ngoài trời, do đó giá cao hơn thép đen.
Inox 304 / 316 (Stainless Steel): Là vật liệu cao cấp với khả năng chống ăn mòn cao trong môi trường hóa chất, vi sinh. Dòng bích inox D100 luôn có mức giá cao nhất.
2. Tiêu chuẩn kỹ thuật (Flange Standard)
Thế giới sử dụng các hệ tiêu chuẩn khác nhau như ANSI (Mỹ), JIS (Nhật Bản), DIN (Châu Âu) và BS (Anh). Một nguyên tắc bất di bất dịch: Tiêu chuẩn càng cao, yêu cầu gia công càng chính xác (độ dày, dung sai) thì giá thành càng tăng.
3. Độ dày và áp lực làm việc (Pressure Rating)
Mặt bích được thiết kế để chịu các cấp áp lực khác nhau. Ví dụ hệ chuẩn DIN có PN10, mặt bích PN16; hệ ANSI có Class 150, Class 300. Quy luật rất đơn giản: Áp lực càng lớn, thì bích càng dày và vật liệu tốn nhiều hơn, dẫn đến giá càng cao.
Bảng giá tham khảo mặt bích thép DN100
(Lưu ý: Đây là bảng phân khúc giá để dự toán, giá thực tế thay đổi theo thị trường thép và số lượng đặt hàng của dự án).
| Loại bích D100 | Khoảng giá & Phân khúc | Đặc điểm nổi bật |
| Thép đen D100 | Giá phổ thông (Thấp nhất) | Phù hợp đường ống nước, PCCC cơ bản |
| Mạ kẽm D100 | Cao hơn thép đen | Tối ưu cho môi trường ẩm ướt, ngoài trời |
| Inox 304 D100 | Cao đáng kể | Chống ăn mòn, dùng cho thực phẩm, hóa chất nhẹ |
| Inox 316 D100 | Cao cấp (Đắt nhất) | Chống muối biển, hóa chất đậm đặc tuyệt đối |
So sánh mặt bích thép và mặt bích inox D100
| Tiêu chí | Bích thép (Carbon Steel) | Bích inox (Stainless Steel) |
| Giá thành | Rẻ hơn nhiều | Cao hơn đáng kể |
| Khả năng chống gỉ | Trung bình (cần sơn/mạ) | Rất tốt (chống oxy hóa tự nhiên) |
| Độ bền môi trường hóa chất | Thấp hơn | Cao hơn |
Giải mã chuyên sâu: Vì sao giá bích D100 chênh lệch quá nhiều?
Nhiều nhà thầu thắc mắc tại sao cùng hỏi mua mặt bích thép DN100 chuẩn BS PN16 mà chỗ bán 100k, chỗ lại báo 180k? Báo giá phụ thuộc mật thiết vào: nguồn gốc sản xuất, độ dày thật của sản phẩm so với barem, chuẩn vật liệu phôi thép, công nghệ gia công CNC hay tiện thủ công, và tiêu chuẩn kiểm định.
Sự thật là, một số sản phẩm giá siêu rẻ trên thị trường có thể bị thiếu độ dày nghiêm trọng (ví dụ bản vẽ yêu cầu dày 18mm nhưng đo thực tế chỉ 14mm), gia công sai chuẩn khoảng cách lỗ bulong, hoặc dùng thép pha tạp nhiều xỉ. Việc sử dụng những loại bích này là một canh bạc rủi ro cho toàn hệ thống.
Ứng dụng thực tế và những sai lầm chết người khi mua hàng
Bích thép D100 dùng ở đâu?
Với khả năng chịu tải ưu việt, bích thép kích thước DN100 là linh hồn của các mạng lưới:
Hệ thống cấp thoát nước trạm bơm thành phố.
Đường ống cứu hỏa PCCC tại các chung cư, nhà xưởng.
Hệ thống tháp giải nhiệt, chiller HVAC.
Nhà máy thực phẩm, nước giải khát (dùng bích inox).
Các xưởng chiết nạp hóa chất, lọc hóa dầu.
Đường ống hơi nóng (Boiler) áp lực cao.
Khi nào BẮT BUỘC nên dùng bích thép D100?
Phương pháp kết nối mặt bích được ưu tiên tuyệt đối khi:
Điểm đấu nối như cụm van, máy bơm cần tháo lắp thường xuyên để bảo dưỡng.
Hệ thống hoạt động với áp lực từ trung bình đến cao (từ 10 bar trở lên).
Các cụm đường ống công nghiệp cố định chịu độ rung lắc mạnh mà kết nối ren không thể đáp ứng.
3 Sai lầm thường gặp khi chọn báo giá bích thép D100
Chọn sai hệ tiêu chuẩn kết nối: Ví dụ điển hình là mua mặt bích chuẩn ANSI mang về lắp với van chuẩn JIS. Hậu quả là khoảng cách tâm lỗ lệch nhau, không thể xỏ khớp bulong.
Chọn sai cấp áp lực (PN): Máy bơm đẩy cao có áp suất 15 bar nhưng lại mua bích PN10. Việc dùng PN thấp hơn áp lực thực tế sẽ khiến bề mặt bích bị cong vênh, dẫn đến đứt gioăng và xì áp lực nguy hiểm.
Chỉ quan tâm đến giá rẻ nhất: Khi nhà thầu nhắm mắt chọn giá đáy, họ rất dễ gặp phải hàng thép mỏng thiếu ly, gia công sai kích thước tiêu chuẩn và làm tuổi thọ hệ thống giảm sút nghiêm trọng.
Cách chọn bích thép D100 đúng chuẩn & Hướng dẫn lắp ráp
Checklist 6 yếu tố chọn bích thép D100 chuẩn kỹ thuật
Để có được một báo giá bích thép D100 chính xác và chất lượng, hãy cung cấp đủ các thông số sau cho nhà cung cấp:
[x] Kích thước DN100 chính xác: Đảm bảo đường ống của bạn tương đương phi 114mm.
[x] Đúng tiêu chuẩn thiết kế: Xác định rõ hệ thống dùng ANSI, JIS hay DIN.
[x] Chọn đúng áp lực PN/Class: Khớp với áp lực tối đa của thiết bị (VD: PN16, Class 150).
[x] Kiểm tra vật liệu thực tế: Thép đen, mạ kẽm hay Inox 304/316.
[x] Đo độ dày bích: Yêu cầu nhà cung cấp cam kết độ dày thực tế sát với bảng tra tiêu chuẩn.
[x] Kiểm tra lỗ bulong: Xác nhận lại số lỗ (thường là 8 lỗ cho size D100) và đường kính lỗ xỏ.

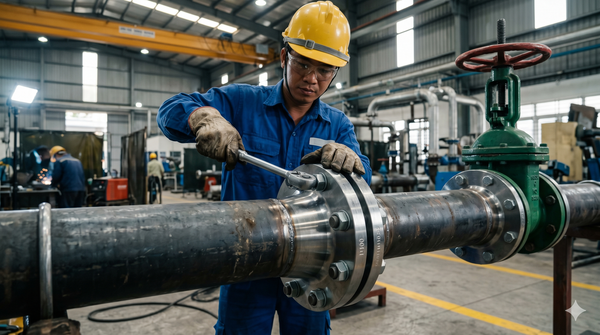

Hướng dẫn lắp ráp mặt bích cơ bản, chống rò rỉ
Kiểm tra bề mặt bích: Vệ sinh sạch gỉ sét, ba dớ trên cả 2 bề mặt kim loại.
Đặt gioăng đúng vị trí: Căn chỉnh gioăng (cao su, teflon hoặc gioăng chì) nằm ngay ngắn ở chính tâm mặt làm kín.
Căn chỉnh lỗ bulong: Xoay hai mặt bích sao cho các lỗ xỏ bulong thẳng hàng nhau hoàn toàn.
Siết bulong đối xứng: Đây là bước sinh tử. Phải dùng cờ lê lực siết theo hình ngôi sao (đối xứng chéo nhau) từng chút một. Không bao giờ siết chặt 1 ốc ngay từ đầu để tránh vênh gioăng.
Test áp lực sau lắp: Bơm nước hoặc khí nén từ từ để kiểm tra độ kín trước khi bàn giao.
Lưu ý quan trọng khi sử dụng để tăng tuổi thọ
Nên sơn chống gỉ định kỳ đối với các đường ống dùng thép carbon ngoài trời.
Tuyệt đối không dùng sai áp lực vượt quá giới hạn cho phép của Class/PN.
Thường xuyên kiểm tra rò rỉ tại các khớp nối có máy bơm rung lắc.
Lên lịch bảo trì và thay gioăng khi có dấu hiệu xuống cấp, chai cứng.
Câu hỏi thường gặp (FAQ) về báo giá bích thép D100
Bích thép D100 là phi bao nhiêu?
Trong tiêu chuẩn đường ống, mặt bích D100 tương đương với kích thước danh định DN100, dùng để hàn hoặc lắp với đường ống có đường kính ngoài (OD) khoảng 114.3 mm (hệ inch là 4").
Giá bích thép D100 hiện nay khoảng bao nhiêu?
Không có một mức giá cố định cho size D100. Báo giá bích thép D100 thay đổi linh hoạt tùy thuộc vào vật liệu (thép hay inox), tiêu chuẩn (BS, JIS, ANSI) và độ dày (áp lực PN10 hay PN16) mà giá sẽ khác nhau từ vài chục đến vài trăm nghìn đồng.
Đường ống nước thông thường nên dùng thép đen hay inox?
Nếu bạn muốn tiết kiệm tối đa chi phí đầu tư cho đường ống nước hở thông thường, thép đen là đủ đáp ứng. Tuy nhiên, nếu là nước sạch, hóa chất hoặc môi trường ngập nước, inox là bắt buộc để chống gỉ và bền hơn.
Mặt bích thép D100 thường dùng cho hệ thống nào?
Chúng cực kỳ phổ biến trong các hệ thống phòng cháy chữa cháy (PCCC), trạm bơm điều hòa trung tâm (HVAC), trạm cấp thoát nước đô thị và các mạng lưới đường ống công nghiệp nặng.
Vì sao hai mặt bích cùng size D100 lại không lắp khớp được với nhau?
Lý do chính là do khác tiêu chuẩn thiết kế. Một mặt bích chuẩn ANSI sẽ có tâm lỗ bulong hoàn toàn khác với chuẩn DIN hoặc chuẩn JIS. Do khoảng cách lỗ bulong không giống nhau, bạn không thể xỏ ty ren qua để kết nối chúng.
TỔNG KẾT
Một bảng báo giá bích thép D100 rẻ nhất chưa chắc đã là lựa chọn tốt nhất. Báo giá chuẩn xác cần đi kèm đúng tiêu chuẩn kỹ thuật.
Khi tiến hành mua sắm và lựa chọn flange thép công nghiệp cho dự án, người dùng tuyệt đối không nên chỉ quan tâm đến giá, mà cần đánh giá một cách toàn diện về vật liệu phôi thép, tiêu chuẩn mặt bích, cấp áp lực làm việc và đặc biệt là độ dày thực tế so với barem.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Báo Giá Bích Thép D100
