Bích JIS 5K: Giải Pháp Kết Nối Đường Ống Phổ Biến Trong Công Nghiệp

Trong thực tế thi công, khi tiến hành lắp đặt hệ thống cấp thoát nước, trạm bơm hay hệ thống HVAC, rất nhiều kỹ sư và nhà thầu thường gặp khó khăn trong việc lựa chọn tiêu chuẩn mặt bích sao cho phù hợp. Chỉ cần chọn sai tiêu chuẩn lỗ bulong hoặc cấp áp lực, toàn bộ quá trình lắp ráp sẽ bị đình trệ, thậm chí không thể kết nối được các thiết bị với nhau.

Trong số các tiêu chuẩn đến từ Nhật Bản, bích JIS 5K là một trong những giải pháp được sử dụng rộng rãi nhất, đặc biệt tối ưu cho các hệ thống yêu cầu áp suất thấp. Việc hiểu rõ về tiêu chuẩn này không chỉ giúp tiết kiệm chi phí vật tư mà còn đảm bảo an toàn vận hành.

Vậy chính xác bích JIS 5K là gì? Cấp áp suất làm việc thực tế là bao nhiêu? Và trong trường hợp nào chúng ta nên ưu tiên sử dụng dòng mặt bích này thay vì tiêu chuẩn JIS 10K hay PN10? Hãy cùng tìm hiểu chi tiết dưới góc độ kỹ thuật chuyên sâu trong bài viết này.

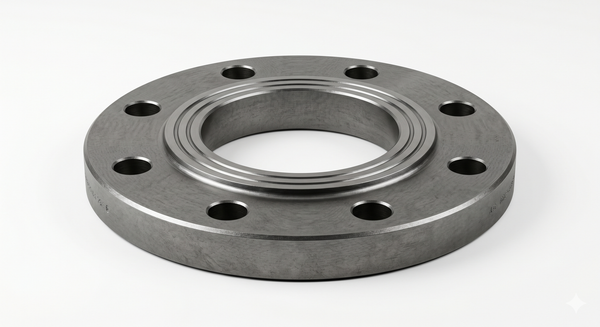

Bích JIS 5K Là Gì?

Định nghĩa chuẩn xác

Bích JIS 5K (hay còn gọi là mặt bích JIS 5K, flange JIS 5K) là loại phụ kiện kết nối đường ống được sản xuất và gia công tuân ngặt nghèo theo tiêu chuẩn JIS B2220 của Viện Tiêu chuẩn Công nghiệp Nhật Bản. Ký hiệu "5K" trong tên gọi chính là thông số thể hiện cấp áp lực danh nghĩa mà mặt bích này có thể chịu đựng được trong điều kiện hoạt động tiêu chuẩn.

Ý nghĩa của cấp áp lực 5K

Cấp áp lực 5K cho biết giới hạn áp suất an toàn của hệ thống. Cụ thể, mức 5K tương đương với áp lực danh nghĩa khoảng:

• 5 kgf/cm²

• ~0.49 MPa

• ~5 bar

Điều này đồng nghĩa với việc dòng mặt bích này được thiết kế chuyên dụng cho các môi trường có áp suất tương đối thấp, không chịu tải trọng nén quá lớn.

Cấu tạo cơ bản và nguyên lý hoạt động

Một kết nối mặt bích đường ống hoàn chỉnh sẽ bao gồm các thành phần:

• Thân bích: Phần khung kim loại hoặc nhựa tiếp xúc trực tiếp với đường ống.

• Vòng đệm (gasket): Gioăng làm kín (thường bằng cao su EPDM, PTFE) đặt giữa hai bề mặt.

• Bulong – đai ốc: Bộ phận siết chặt, giữ cố định liên kết.

• Bề mặt làm kín: Nơi tiếp xúc trực tiếp với gioăng để ngăn chặn rò rỉ lưu chất.

Nguyên lý hoạt động: Khi tiến hành kết nối, hai mặt bích được ghép lại với nhau thông qua lực siết của hệ thống bulong. Lớp gioăng làm kín nằm giữa sẽ bị ép chặt, lấp đầy các khoảng hở vi mô, từ đó tạo ra một kết nối kín khít, vững chắc nhưng vẫn cho phép tháo rời dễ dàng khi cần bảo trì, thay thế

Tiêu Chuẩn JIS B2220 Và Vai Trò Trong Ngành Đường Ống

Tiêu chuẩn JIS là gì?

JIS là viết tắt của cụm từ Japanese Industrial Standards – Bộ tiêu chuẩn công nghiệp Nhật Bản. Đây là hệ thống các tiêu chuẩn được quy định nghiêm ngặt nhằm đảm bảo chất lượng, độ chính xác và tính đồng nhất cho các sản phẩm công nghiệp, trong đó có tiêu chuẩn mặt bích Nhật Bản.

Những cấp áp lực phổ biến theo chuẩn JIS

Trong hệ thống tiêu chuẩn JIS B2220, các cấp áp lực được phân chia vô cùng rõ ràng để phục vụ cho từng nhu cầu cụ thể:

• JIS 5K: Dùng cho áp suất thấp (dưới 5 bar).

• JIS 10K: Dùng cho áp suất trung bình (dưới 10 bar) - phổ biến nhất.

• JIS 16K, JIS 20K: Dùng cho áp suất cao và nhiệt độ lớn.

• JIS 30K, 40K: Chuyên dụng cho các hệ thống siêu áp lực.

Vì sao chuẩn JIS lại được sử dụng rộng rãi?

Đặc biệt tại thị trường Việt Nam và khu vực Châu Á, kết nối mặt bích chuẩn JIS gần như chiếm ưu thế tuyệt đối bởi:

• Độ chính xác gia công cao: Đảm bảo khả năng lắp lẫn (interchangeability) hoàn hảo.

• Dễ dàng thay thế linh kiện: Rất dễ tìm mua van công nghiệp, phụ kiện cùng chuẩn JIS trên thị trường.

• Chi phí tối ưu: Cung cấp nhiều lựa chọn cấp áp lực, giúp người dùng không phải trả thêm tiền cho những mức áp lực dư thừa.

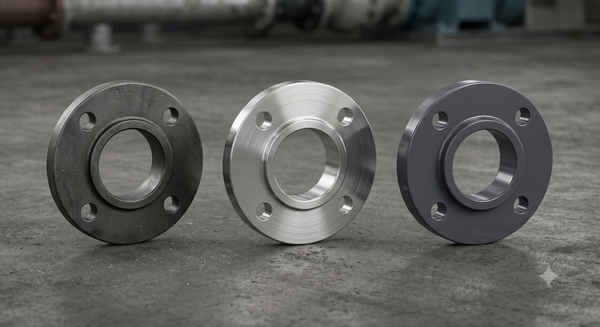

Các Loại Bích JIS 5K Phổ Biến Hiện Nay

Tùy thuộc vào lưu chất và môi trường làm việc, bích JIS 5K được chế tạo từ nhiều loại vật liệu khác nhau. Việc chọn đúng vật liệu là yếu tố sống còn để đảm bảo tuổi thọ của hệ thống.

Bích thép JIS 5K (Carbon Steel Flange)

Đây là loại mặt bích được làm từ các mác thép carbon phổ biến như mặt bích SS400, A105 hoặc Q235.

• Ưu điểm: Khả năng chịu lực cơ học tốt, độ cứng cao, giá thành đầu tư rất hợp lý và dễ dàng hàn kết nối.

• Ứng dụng: Chủ yếu dùng trong các trạm bơm, nhà máy nước sạch, hệ thống PCCC hoặc bích hệ thống HVAC không có yếu tố ăn mòn.

Bích inox JIS 5K (Stainless Steel Flange)

Các dòng bích inox JIS 5K thường sử dụng vật liệu mặt bích inox 304 (SUS304) hoặc mặt bích inox 316 (SUS316).

• Ưu điểm: Khả năng chống oxy hóa tuyệt vời, chịu được nhiệt độ khá tốt, bề mặt sáng bóng, đảm bảo vệ sinh an toàn và có tuổi thọ cực dài.

• Ứng dụng: Là lựa chọn số một cho ngành chế biến thực phẩm, nhà máy dược phẩm, bia rượu và hóa chất nhẹ.

Bích nhựa JIS 5K (Plastic Flange)

Được sản xuất từ các loại nhựa kỹ thuật cao như PVC, UPVC, PP, hoặc HDPE.

• Ưu điểm: Trọng lượng cực kỳ nhẹ, hoàn toàn miễn nhiễm với hiện tượng oxy hóa rỉ sét, chịu được một số loại hóa chất đặc thù.

• Ứng dụng: Rất phổ biến trong bích xử lý nước thải, hệ thống lọc nước RO, hồ bơi, và các trang trại nuôi trồng thủy sản công nghệ cao.

Thông Số Kỹ Thuật Của Bích JIS 5K

Để thiết kế và lắp đặt chính xác, người kỹ sư bắt buộc phải nắm rõ các thông số kỹ thuật (specs) của bích JIS 5K.

Dải kích thước phổ biến

Sản phẩm thường được sản xuất trải dài qua các kích thước tiêu chuẩn:

• Ống nhỏ: DN15, DN20, DN25, DN32, DN40, DN50

• Ống trung bình: DN65, DN80, DN100, DN125, DN150

• Ống lớn: DN200, DN250, DN300 (và có thể gia công lớn hơn theo yêu cầu).

Các thông số kích thước quan trọng

Khi đọc bản vẽ hoặc đặt hàng phụ kiện đường ống công nghiệp, bạn cần quan tâm đến 5 thông số lõi:

1. Đường kính ngoài (OD - Outside Diameter): Kích thước phủ bì của toàn bộ mặt bích.

2. Đường kính tâm lỗ bulong (PCD - Pitch Circle Diameter): Đây là thông số quan trọng nhất quyết định mặt bích có lắp vừa van hay không. Cụ thể là PCD mặt bích JIS.

3. Số lượng lỗ bulong: Thường là 4 lỗ hoặc 8 lỗ, 12 lỗ tùy thuộc vào size đường ống.

4. Đường kính lỗ bulong: Kích thước lỗ để xỏ thân bulong qua (ví dụ 15mm cho bulong M12, 19mm cho bulong M16).

5. Độ dày mặt bích (Thickness): Quyết định khả năng chịu uốn và chịu tải của bích.

Vật liệu sản xuất tiêu chuẩn

• Kim loại: SS400, A105, SUS304, SUS316.

• Nhựa: PVC, UPVC, CPVC, PP, HDPE.

Bảng Kích Thước Bích JIS 5K Thường Dùng

Dưới đây là bảng kích thước JIS 5K trích xuất từ tiêu chuẩn JIS B2220 cho các size phổ biến từ DN50 đến DN200. Bảng thông số này là công cụ đắc lực để các kỹ sư đối chiếu khi thi công.

(Lưu ý: Bảng trên mang tính chất tham khảo cho dạng bích mù/bích hàn rỗng, độ dày có thể thay đổi nhẹ tùy theo phương pháp gia công của nhà sản xuất. Vui lòng liên hệ nhà cung cấp để có bản vẽ CAD chính xác nhất).

So Sánh Bích JIS 5K Với JIS 10K Và PN10

Một sai lầm chí mạng mà nhiều người mới vào nghề hay mắc phải là cho rằng các loại mặt bích có thể thay thế chéo cho nhau miễn là cùng kích thước ống (DN). Bảng so sánh dưới đây sẽ làm rõ sự khác biệt.

Tại sao không nên thay thế tùy ý?

Khi cố tình lắp một mặt bích áp lực 5K vào hệ thống van đang dùng chuẩn 10K hoặc PN10, bạn sẽ gặp phải các vấn đề sau:

• Sai PCD: Các tâm lỗ bulong sẽ bị lệch, không thể xỏ bulong qua cả hai mặt bích.

• Sai số lượng lỗ: Một bên 4 lỗ, một bên 8 lỗ sẽ không thể đồng bộ.

• Nguy cơ rò rỉ, vỡ bích: Bích 5K mỏng hơn, nếu đưa vào hệ thống đang chạy áp lực 10 bar sẽ gây biến dạng bề mặt làm kín, làm bục gioăng và xì lưu chất ra ngoài, gây nguy hiểm khôn lường.

Tại Sao Nhiều Hệ Thống Vẫn Ưu Tiên Sử Dụng Bích JIS 5K?

Dù chỉ chịu được áp lực thấp, nhưng flange Nhật Bản chuẩn 5K vẫn là một trong những sản phẩm bán chạy nhất nhờ vào những giá trị thực tế sau:

• Chi phí đầu tư thấp hơn đáng kể: Do không cần sử dụng lượng vật liệu lớn để gia cố cho mức áp suất cao (như 10K hay 16K), giá thành của bích 5K rẻ hơn rất nhiều, giúp nhà thầu tiết kiệm ngân sách.

• Trọng lượng nhẹ hơn: Đặc tính này giúp làm giảm tổng tải trọng đè lên hệ thống giá đỡ đường ống, đồng thời giúp công nhân khuân vác, thi công trên cao dễ dàng hơn.

• Dễ dàng lắp đặt: Hoàn toàn tương thích và phù hợp với phần lớn các hệ thống bích cấp nước thông thường trong các tòa nhà dân dụng hoặc nhà máy công nghiệp nhẹ.

• Tính kinh tế cao: Việc sử dụng bích 5K cho hệ thống có áp suất thiết kế chỉ ở mức 2-4 bar là sự lựa chọn thông minh, đáp ứng vừa đủ nhu cầu kỹ thuật mà không phát sinh tình trạng "thừa thãi công năng" gây lãng phí.

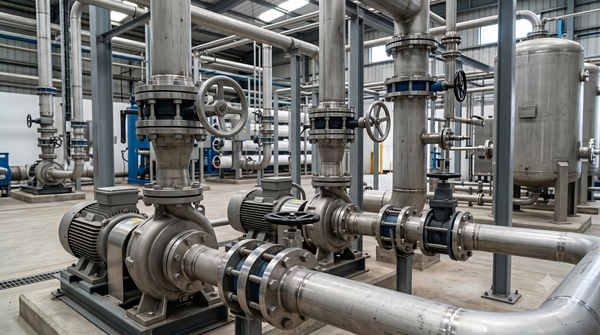

Những Hệ Thống Nào Nên Sử Dụng Bích JIS 5K?

Việc ứng dụng đúng môi trường là chìa khóa để khai thác tối đa hiệu quả của sản phẩm.

Ứng dụng điển hình mang lại hiệu quả cao

• Hệ thống cấp nước sạch: Các trạm bơm sinh hoạt, mạng lưới phân phối nước khu dân cư.

• Hệ thống xử lý nước thải: Kết nối các cụm bơm chìm, bồn hóa chất, máy ép bùn trong trạm XLNT.

• Hệ thống HVAC & Làm mát: Tháp giải nhiệt (Cooling Tower), hệ thống Chiller có áp lực bơm tuần hoàn thấp.

• Bể chứa công nghiệp: Các cổng kết nối xả đáy, đường ống đo mức bồn chứa hở.

• Nhà máy thực phẩm & Trang trại: Dùng bích inox hoặc bích nhựa để kết nối đường ống dẫn nước tưới tiêu, bơm vi sinh.

Khi nào TUYỆT ĐỐI KHÔNG sử dụng bích 5K?

• Hệ thống máy bơm có áp suất đẩy cao (trên 5 bar).

• Đường ống hơi nóng (Steam) lò hơi có áp lực và nhiệt độ lớn.

• Hệ thống lọc hóa dầu khí, khí nén cao áp.

• Các môi trường hóa chất ăn mòn mạnh có nhiệt độ cao (nếu dùng bích thép).

Các Sai Lầm Thường Gặp Khi Lựa Chọn Bích JIS 5K

Nếu không có kinh nghiệm thực tế, người mua hàng rất dễ rơi vào 4 sai lầm kinh điển sau:

• Chọn sai tiêu chuẩn kết nối: Nhầm lẫn tai hại nhất là nghĩ rằng "JIS 5K và JIS 10K lắp được cho nhau". Lời khuyên là luôn kiểm tra tem mác trên van trước khi mua bích.

• Chọn sai vật liệu chế tạo: Ví dụ, sử dụng bích thép JIS 5K (thép carbon) cho đường ống dẫn nước muối hoặc hóa chất. Chỉ sau thời gian ngắn, bích sẽ rỉ sét trầm trọng, lúc này bắt buộc phải dùng bích nhựa hoặc bích inox 316.

• Không kiểm tra kỹ PCD: Việc chỉ báo size "DN50" cho nhà cung cấp mà không nói chuẩn gì sẽ dẫn đến việc giao nhầm hàng, đem ra công trường không thể xỏ bulong.

• Bỏ qua áp suất vận hành: Không tính toán áp suất dội (búa nước) khi khởi động bơm. Nếu áp suất nền đã là 4.5 bar, khi có búa nước có thể vượt 5 bar, gây hỏng bích 5K.

Checklist Chọn Bích JIS 5K Đúng Kỹ Thuật

Để đảm bảo mua đúng, dùng bền, hãy áp dụng ngay quy trình 6 bước sau đây:

• Bước 1: Xác định chính xác kích thước đường ống (DN/Phi/Inch). Chắc chắn rằng bạn đang nối ống cỡ nào.

• Bước 2: Kiểm tra áp suất làm việc tối đa (Max Working Pressure). Đảm bảo hệ thống vận hành thực tế không vượt quá giới hạn 5 bar (0.5 MPa).

• Bước 3: Lựa chọn vật liệu phù hợp. Nước sạch dùng bích thép/inox 304; hóa chất dùng nhựa/inox 316.

• Bước 4: Đối chiếu tiêu chuẩn kết nối. Mở catalogue của van/máy bơm để xác nhận thiết bị đó đang dùng chuẩn bích nào. Nếu thiết bị là JIS 5K, hãy mua bích JIS 5K.

• Bước 5: Kiểm tra môi trường xung quanh. Môi trường ngoài trời, ven biển có hơi mặn cần ưu tiên vật liệu chống ăn mòn.

• Bước 6: Lựa chọn nhà cung cấp uy tín. Nơi có thể cung cấp đầy đủ chứng chỉ CO, CQ và bản vẽ kỹ thuật minh bạch.



Hướng Dẫn Lắp Đặt Bích JIS 5K Đúng Cách

Lắp đặt đúng kỹ thuật giúp ngăn chặn rò rỉ và kéo dài tuổi thọ cụm van.

1. Vệ sinh bề mặt: Dùng giẻ sạch lau khô bề mặt làm kín (Face) của mặt bích. Đảm bảo không dính mạt sắt, cát hay dầu mỡ.

2. Kiểm tra gioăng (Gasket): Đặt gioăng làm kín vào đúng tâm mặt bích. Lựa chọn gioăng cao su hoặc teflon tùy lưu chất.

3. Căn chỉnh tâm: Đưa 2 mặt bích áp sát vào nhau, căn chỉnh sao cho các lỗ xỏ bulong đồng tâm tuyệt đối.

4. Siết bulong đối xứng: Xỏ bulong và vặn đai ốc bằng tay. Sau đó dùng cờ lê siết theo nguyên tắc hình nến (đối xứng chéo nhau). Không siết chặt một bên rồi mới siết bên kia vì sẽ làm vênh bích và kẹt gioăng.

5. Kiểm tra rò rỉ: Bơm test áp lực dần dần. Quan sát khe hở giữa 2 mặt bích, nếu có rỉ nước, tiến hành siết đều tay thêm một chút đến khi kín hoàn toàn.

Câu Hỏi Thường Gặp Về Bích JIS 5K (FAQ)

Bích JIS 5K chịu được áp suất tối đa bao nhiêu?

Theo thiết kế danh nghĩa, mặt bích chuẩn này vận hành ổn định và an toàn ở mức áp suất khoảng 5 bar (tương đương 5 kgf/cm² hoặc 0.49 MPa) trong điều kiện nhiệt độ bình thường.

Bích JIS 5K có thay thế được JIS 10K không?

Không nên và không thể thay thế trực tiếp. Đường kính tâm lỗ (PCD) và đường kính ngoài của hai chuẩn này hoàn toàn khác nhau, việc xỏ bulong liên kết là bất khả thi.

Bích JIS 5K có những vật liệu nào phổ biến?

Sản phẩm được gia công từ nhiều dòng vật liệu đa dạng như: thép carbon (SS400, A105), thép không gỉ (mặt bích inox 304, mặt bích inox 316), và các loại nhựa (PVC, UPVC, PP, HDPE).

Dùng bích JIS 5K cho hệ thống cấp nước sạch được không?

Hoàn toàn được. Đây là một trong những ứng dụng phổ biến và tối ưu chi phí nhất, miễn là áp lực bơm tuần hoàn của hệ thống không vượt ngưỡng 5 bar.

Nên chọn bích inox 304 hay inox 316?

Hãy dùng Inox 304 cho môi trường nước sinh hoạt, nước tinh khiết thông thường. Nếu hệ thống ở môi trường ven biển (nhiều muối) hoặc hóa chất ăn mòn chuyên dụng, Inox 316 là lựa chọn bắt buộc để đảm bảo an toàn.

Tổng Kết

Có thể khẳng định, bích JIS 5K là tiêu chuẩn mặt bích áp suất thấp vô cùng lý tưởng, được tin dùng rộng rãi trong các hệ thống cấp thoát nước, trạm bơm sinh hoạt và ngành công nghiệp nhẹ. Tính kinh tế cao, dễ gia công, lắp đặt là những điểm cộng không thể phủ nhận của dòng phụ kiện này.

Việc hiểu và lựa chọn đúng kích thước, cấp áp lực, vật liệu cũng như chuẩn kết nối sẽ giúp hệ thống đường ống vận hành ổn định, ngăn chặn rủi ro rò rỉ và đảm bảo an toàn lâu dài. Trước khi quyết định xuống tiền đặt hàng, người kỹ sư cần luôn đối chiếu đầy đủ các thông số kỹ thuật (đặc biệt là chuẩn PCD) để tránh sai lệch không đáng có trong quá trình lắp đặt thực tế.
