Bích JIS10K – Tiêu chuẩn mặt bích phổ biến trong hệ thống đường ống

Trong quá trình thi công và lắp đặt các hệ thống công nghiệp như đường ống nước, cụm van công nghiệp, hệ thống điều hòa trung tâm (HVAC) hay các trạm bơm nhà máy sản xuất, các kỹ sư thường xuyên phải đối mặt với bài toán kết nối thiết bị. Dù đã đo đạc cẩn thận, một trong những tình huống rắc rối nhất thường gặp là lựa chọn sai tiêu chuẩn mặt bích.

Thực tế thi công cho thấy, dù hai mặt bích có cùng kích thước đường kính danh nghĩa (DN), nhưng nếu khác tiêu chuẩn, khoảng cách giữa các lỗ bulong (PCD) và đường kính ngoài sẽ hoàn toàn sai lệch. Hậu quả là bạn không thể lắp ráp chúng lại với nhau, gây đình trệ tiến độ và lãng phí vật tư.

Trong số các tiêu chuẩn hiện hành, bích JIS10K nổi lên như một quy chuẩn thiết yếu và được sử dụng rộng rãi nhất tại thị trường Việt Nam cũng như khu vực Châu Á. Vậy chính xác thì bích JIS10K là gì? Chúng bao gồm những chủng loại nào? Liệu tiêu chuẩn này có thể lắp lẫn với mặt bích PN16 hay không? Hãy cùng phân tích sâu hơn qua bài viết dưới đây.

Bích JIS10K là gì?

Bích JIS10K (hay mặt bích JIS 10K) là một loại phụ kiện cơ khí được sản xuất tuân ngặt nghèo theo bộ tiêu chuẩn công nghiệp Nhật Bản (JIS - Japanese Industrial Standards). Cấp áp suất danh nghĩa của dòng mặt bích này được quy định ở mức 10K.

Để hiểu rõ hơn, chúng ta có thể bóc tách ý nghĩa ký hiệu này như sau:

• JIS: Viết tắt của Japanese Industrial Standards (Tiêu chuẩn Công nghiệp Nhật Bản). Đây là bộ tiêu chuẩn uy tín, đảm bảo độ chính xác và an toàn cao cho các thiết bị cơ khí.

• 10K: Thể hiện cấp áp suất danh nghĩa (Nominal Pressure). Mức 10K tương đương với khả năng chịu áp lực khoảng 10 kgf/cm², hay xấp xỉ 10 bar (1 MPa) trong điều kiện nhiệt độ thường.

Vai trò cốt lõi của phụ kiện này trong công nghiệp bao gồm:

• Kết nối đường ống: Tạo ra các điểm nối vững chắc giữa các đoạn ống dài, cho phép tháo lắp dễ dàng khi cần bảo trì.

• Kết nối van công nghiệp: Là bộ phận trung gian để gắn van bướm, van cổng, van bi vào hệ thống đường ống chính

• Kết nối thiết bị áp lực: Dùng để lắp đặt máy bơm, bình tích áp, đồng hồ đo lưu lượng một cách an toàn.



Nguyên lý làm kín của bích JIS10K

Một mối nối bích tiêu chuẩn không thể tự nhiên mà kín khít. Nó đòi hỏi sự phối hợp đồng bộ của nhiều thành phần cơ khí.

Các thành phần tham gia trực tiếp vào quá trình làm kín bao gồm:

• Hai mặt bích (Flange faces) ở hai đầu thiết bị/đường ống.

• Một gioăng làm kín (Gasket) chèn ở giữa (có thể là cao su, PTFE hoặc graphite).

• Hệ thống bulong và đai ốc (Bolts & Nuts).

Cơ chế hoạt động cụ thể:

Khi các kỹ sư tiến hành siết lực lên hệ thống bulong, hai mặt bích sẽ bị kéo lại gần nhau. Lực ép cơ học khổng lồ này tác động trực tiếp lên bề mặt gioăng làm kín nằm ở giữa. Gioăng sẽ bị biến dạng đàn hồi, lấp đầy mọi khe hở vi mô trên bề mặt kim loại, từ đó tạo ra một độ kín tuyệt đối, ngăn chặn hoàn toàn sự rò rỉ của lưu chất dưới áp lực cao.

Tại sao việc sử dụng đúng tiêu chuẩn lại mang tính sống còn?

Nếu bạn sử dụng sai tiêu chuẩn (ví dụ ghép bích JIS10K với bích JIS5K hoặc ANSI), lỗ bulong sẽ không khớp nhau. Cố tình nong lỗ hoặc siết ép chéo sẽ làm lực phân bố không đều, gioăng làm kín bị lệch, và nguy cơ rò rỉ hay thậm chí bục vỡ hệ thống là điều chắc chắn xảy ra.

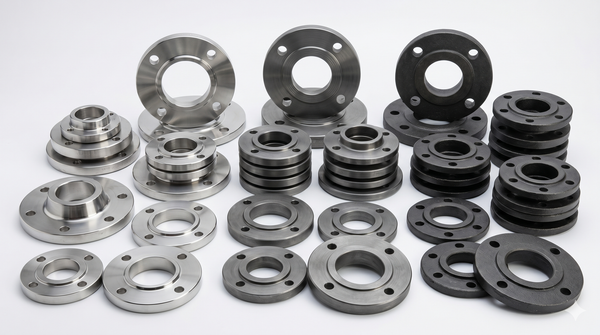

Các loại bích JIS10K phổ biến

Tùy thuộc vào yêu cầu của từng vị trí lắp đặt và đặc thù dòng chảy, hệ thống flange JIS10K được phân chia thành nhiều hình thái kết nối khác nhau.

Slip On Flange JIS10K (Mặt bích hàn trượt)

• Đặc điểm: Mặt bích có đường kính trong lớn hơn một chút so với đường kính ngoài của ống. Ống sẽ được luồn thẳng vào bên trong lỗ bích và được hàn cố định ở cả mặt trong lẫn mặt ngoài.

• Ưu điểm: Giá thành sản xuất hợp lý, thi công cực kỳ dễ dàng do có sai số cho phép khi căn chỉnh chiều dài ống. Đây là loại được dùng nhiều nhất trong công nghiệp.

Weld Neck Flange JIS10K (Mặt bích cổ hàn)

• Đặc điểm: Thiết kế đặc trưng với một phần cổ cao, vát mép (bevel) sẵn để hàn đối đầu (butt-weld) trực tiếp với đường ống.

• Ưu điểm: Mối hàn được kiểm tra X-quang dễ dàng. Sự phân bổ ứng lực từ mặt bích lên thành ống rất êm ái, giúp nó chịu được áp lực tốt và chống chịu rung động cao ở các trạm bơm lớn.

Blind Flange JIS10K (Mặt bích mù)

• Đặc điểm: Đây là loại mặt bích không có lỗ rỗng ở tâm, hình dáng như một chiếc đĩa bưng kín.

• Ứng dụng: Chủ yếu dùng để bịt kín đoạn cuối của đường ống, hoặc làm vách ngăn tạm thời để thử áp, bảo dưỡng hệ thống van phía sau [chèn link: Các loại mặt bích mù công nghiệp].

Threaded Flange JIS10K (Mặt bích ren)

• Đặc điểm: Lỗ tâm của mặt bích được gia công thành các bước ren để vặn trực tiếp vào đường ống có tiện ren ngoài.

• Ứng dụng: Lý tưởng cho các hệ thống đường ống áp lực thấp, đường ống cứu hỏa hoặc những môi trường dễ cháy nổ không cho phép thực hiện hàn sinh lửa.

Thông số kỹ thuật quan trọng của bích JIS10K

Việc nắm vững các thông số kỹ thuật (flange dimensions) là bắt buộc đối với bất kỳ kỹ sư vật tư hay thiết kế đường ống nào.

Kích thước danh nghĩa

Kích thước của mặt bích tỷ lệ thuận với kích thước đường ống, trải dài từ các size nhỏ đến cực lớn, phổ biến như:

• DN15, DN20, DN25... (Đường ống dân dụng, đo lường)

• DN50, DN100, DN200... (Hệ thống bơm, van công nghiệp)

• DN300, DN500... (Đường ống truyền dẫn chính)

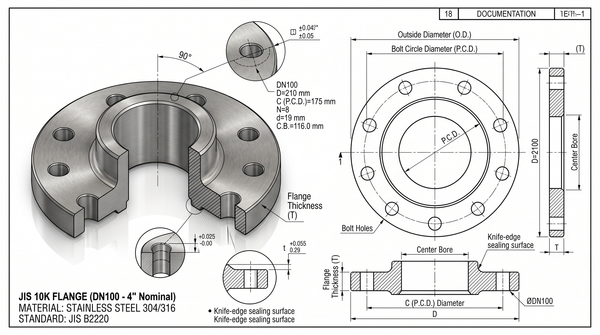

Các thông số đo lường cần quan tâm đặc biệt

Khi tra bảng tiêu chuẩn JIS10K flange, bạn cần chú ý 5 thông số sống còn:

• Outside Diameter (OD): Đường kính ngoài cùng của mặt bích.

• Bolt Circle Diameter (PCD): Đường kính tâm lỗ bulong (đây là thông số quyết định hai mặt bích có lắp được với nhau hay không).

• Bolt Hole Diameter: Đường kính của từng lỗ xỏ bulong (thường là M16, M20, M24...).

• Number of Bolt Holes: Số lượng lỗ bulong (4 lỗ, 8 lỗ, 12 lỗ... tùy theo size DN).

• Flange Thickness: Độ dày của mặt bích, quyết định khả năng chịu võng và chịu áp lực.

Vật liệu chế tạo đa dạng

Vật liệu quyết định độ bền của mặt bích trước các tác nhân hóa học và nhiệt độ.

• Carbon Steel (Thép carbon): Có giá thành tốt nhất, chịu lực tuyệt vời, phổ biến trong các hệ thống công nghiệp phổ thông (nước lạnh, khí nén, dầu).

• Stainless Steel 304 (Inox 304): Mức độ chống ăn mòn tốt, đảm bảo vệ sinh, thường dùng trong ngành thực phẩm, đồ uống.

• Stainless Steel 316 (Inox 316): Dòng vật liệu cao cấp, sinh ra để phục vụ môi trường hóa chất khắc nghiệt và đường ống nước biển.

• Ductile Iron (Gang dẻo): Tối ưu chi phí cho các hệ thống cấp thoát nước và phòng cháy chữa cháy.

So sánh JIS10K với các tiêu chuẩn mặt bích khác

Để thấy rõ sự khác biệt, chúng ta hãy đặt bích JIS10K lên bàn cân với tiêu chuẩn PN16 (Châu Âu) và ANSI 150 (Mỹ).

Tại sao tuyệt đối không nên lắp lẫn các tiêu chuẩn này?

Rất nhiều người nhầm tưởng áp suất 10 bar và 16 bar không chênh lệch quá nhiều nên có thể dùng chung. Tuy nhiên, vấn đề cốt lõi không nằm ở áp suất mà nằm ở cấu trúc hình học. Khoảng cách đường kính tâm lỗ (PCD) và kích thước lỗ bulong của JIS, DIN, ANSI là hoàn toàn khác nhau. Việc cố tình lai tạo sẽ khiến bulong bị cong vênh, tạo ra ứng suất cục bộ, dẫn đến nguy cơ rò rỉ cực cao và đe dọa an toàn lao động.

JIS10K và JIS5K, JIS16K khác nhau như thế nào?

Ngay trong cùng hệ tiêu chuẩn JIS của Nhật Bản, cấp áp suất cũng được phân chia rõ rệt:

• JIS5K: Sở hữu khả năng chịu áp suất thấp hơn (khoảng 5 bar). Mặt bích thường mỏng hơn, PCD nhỏ hơn. Dòng này chủ yếu phục vụ cho hệ thống nước dân dụng, đường ống xả không áp.

• JIS10K: Là "vua" của hệ JIS vì tính đa dụng. Thiết kế tối ưu cho công nghiệp nhẹ và trung bình (nước, khí, hơi áp lực thấp).

• JIS16K / JIS20K: Dành cho các hệ thống đòi hỏi áp suất cao hơn, nhiệt độ khắc nghiệt. Cấu trúc bích rất dày, thường xuất hiện trong hệ thống lò hơi (steam) và dẫn truyền dầu khí.

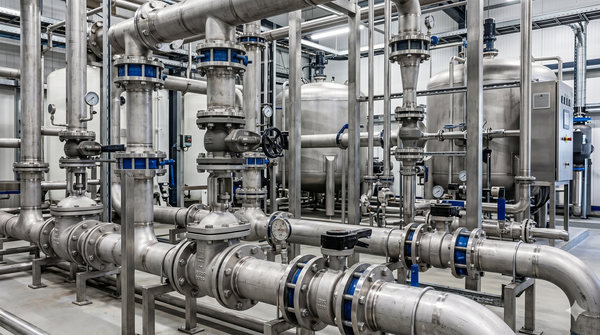

Bích JIS10K được sử dụng ở đâu?

Với tính ứng dụng linh hoạt, mặt bích JIS cấp 10K là mắt xích không thể thiếu trong nhiều phân ngành kỹ thuật:

• Hệ thống cấp thoát nước: Dùng để kết nối bơm công suất lớn, lắp đặt van cổng, van bướm tại các nhà máy nước sạch và trạm bơm xử lý nước thải.

• Hệ thống HVAC: Đóng vai trò kết nối đường ống thép với các thiết bị làm lạnh trung tâm (Chiller), cụm trao đổi nhiệt và tháp giải nhiệt (Cooling Tower).

• Nhà máy thực phẩm & đồ uống: Ứng dụng dòng stainless steel flange (bích inox) trên các đường ống dẫn sữa, bia, nước giải khát để đảm bảo chuẩn vi sinh.

• Nhà máy hóa chất: Sử dụng bích Inox 316 lót gioăng Teflon (PTFE) cho các hệ thống dẫn hóa chất ăn mòn, axit loãng.

• Nhà máy sản xuất công nghiệp: Xuất hiện dày đặc trong mạng lưới đường ống tiện ích (Utility piping) cấp khí nén, nước làm mát và đường ống công nghệ (Process piping) [chèn link: Giải pháp đường ống nhà máy công nghiệp].

Những sai lầm thường gặp khi sử dụng bích JIS10K

Sai lầm trong khâu lựa chọn mặt bích sẽ phải trả giá bằng chi phí bảo trì khổng lồ. Dưới đây là 5 "cạm bẫy" thường thấy:

• Sai lầm 1: Nhầm JIS10K với PN16. Đặt mua van PN16 nhưng đường ống lại hàn bích JIS10K. Hậu quả là lỗ bulong bị lệch, không thể lắp ráp thiết bị.

• Sai lầm 2: Không kiểm tra PCD. Chỉ quan tâm đến kích thước DN mà bỏ qua việc đo lường PCD của mặt bích đối tiếp đang có sẵn trên hệ thống.

• Sai lầm 3: Chọn sai vật liệu. Dùng bích thép carbon rẻ tiền cho đường ống dẫn nước muối hoặc hóa chất, khiến mặt bích rỉ sét và rỗ hỏng chỉ sau vài tháng.

• Sai lầm 4: Dùng gioăng không phù hợp. Chèn gioăng cao su NBR thường vào hệ thống dẫn nước nóng trên 100°C, làm gioăng chảy nhão và xì nước.

• Sai lầm 5: Siết bulong không đồng đều. Thợ lắp đặt siết chặt từng con bulong theo vòng tròn thay vì siết đối xứng (hình ngôi sao), làm mặt bích bị vênh và méo gioăng.



Cách lựa chọn bích JIS10K phù hợp

Để đảm bảo mua đúng vật tư, tránh đổi trả lãng phí, các kỹ sư cần tuân thủ quy trình 5 bước sau:

• Bước 1: Xác định kích thước DN. Đo đường kính ngoài của ống và xác định chuẩn size danh nghĩa (DN50, DN100...).

• Bước 2: Kiểm tra áp suất làm việc. Đảm bảo áp suất vận hành tối đa của hệ thống không vượt qua ngưỡng 10 bar (10K).

• Bước 3: Lựa chọn vật liệu chế tạo. Chọn thép carbon để tiết kiệm, hoặc Inox 304/316 cho môi trường yêu cầu chống rỉ và hóa chất.

• Bước 4: Xác định kiểu mặt bích. Cần hàn trượt (Slip-on), hàn cổ (Weld-neck), hay lắp ren (Threaded)? Điều này phụ thuộc vào thiết kế cơ khí của dự án.

• Bước 5: Kiểm tra tiêu chuẩn kết nối. Xác nhận lại lần cuối với thiết bị chờ (van, máy bơm) xem chúng đang dùng chuẩn JIS10K hay chuẩn khác.

Checklist trước khi mua bích JIS10K

Ghi nhớ bảng kiểm sau trước khi chốt đơn hàng vật tư:

•  Sản phẩm chuẩn hệ tiêu chuẩn JIS10K.

•  Kích thước danh nghĩa (DN) chính xác.

• Vật liệu chế tạo phù hợp môi trường.

• Đúng kiểu flange (mù, hàn trượt, cổ hàn...).

•  Kiểm tra chuẩn đường kính tâm lỗ (PCD).

• Đối chiếu số lượng lỗ bulong (rất quan trọng với các size lớn).

•  Có đầy đủ chứng chỉ vật liệu (CO, CQ, Mill Test).

Câu hỏi thường gặp về bích JIS10K (FAQ)

Bích JIS10K là gì?

Đây là dòng mặt bích cơ khí được sản xuất theo Tiêu chuẩn Công nghiệp Nhật Bản (JIS), có cấp thiết kế chịu áp suất danh nghĩa là 10K (tương đương khoảng 10 bar hoặc 1 MPa).

JIS10K có tương đương PN16 không?

Không hoàn toàn. Mặc dù áp suất có thể gần tương đương để đáp ứng cho các ứng dụng áp lực trung bình, nhưng kích thước cấu trúc, khoảng cách tâm lỗ (PCD) và đường kính lỗ bulong của chúng lại hoàn toàn khác nhau. Bạn không thể lắp trực tiếp van bích PN16 vào bích ống JIS10K.

JIS10K dùng cho môi trường nào?

Tùy thuộc vào vật liệu chế tạo, bích JIS10K có thể phục vụ cho hệ thống nước sạch, nước thải, khí nén, hệ thống hơi nóng áp lực thấp, hóa chất, công nghiệp thực phẩm và sản xuất tự động.

Inox 304 hay inox 316 phù hợp hơn?

Stainless steel JIS10K flange 304 rất phổ biến cho thực phẩm và nước sạch. Tuy nhiên, nếu môi trường có nồng độ hóa chất ăn mòn cao, ion clorua hoặc nước biển, Inox 316 là sự lựa chọn bắt buộc để chống rỗ bề mặt.

Bích JIS10K có dùng được với ANSI 150 không?

Thông thường là không nên và không thể lắp đặt trực tiếp. Cấu hình hình học (PCD, số lỗ bulong) của tiêu chuẩn JIS (Nhật Bản) và ANSI (Mỹ) không có sự đồng nhất. Lắp ép sẽ làm hỏng cấu trúc hệ thống.

Kết luận

Bích JIS10K không đơn thuần chỉ là một miếng kim loại để nối ống; nó là mắt xích chịu lực và làm kín quan trọng bậc nhất trong các hệ thống đường ống công nghiệp tại Việt Nam và Châu Á.

Việc thấu hiểu rõ ràng ý nghĩa của tiêu chuẩn JIS10K, nắm vững các kích thước kỹ thuật đo lường cốt lõi (PCD, đường kính, độ dày), biết cách chọn lọc vật liệu chế tạo, đồng thời phân biệt rạch ròi sự khác nhau với mặt bích PN16 hay ANSI sẽ giúp doanh nghiệp của bạn tối ưu hóa quá trình mua sắm. Việc chọn đúng, lắp chuẩn không chỉ giúp đẩy nhanh tiến độ thi công mà còn đảm bảo hệ thống vận hành an toàn, bền bỉ qua hàng thập kỷ, tránh những sự cố rò rỉ đắt giá.
