Bích Lồng PPR: Giải Pháp Kết Nối Chịu Áp Cho Hệ Thống Nước Nóng

Trong thi công hệ thống cấp nước trung tâm và đường ống công nghiệp, một trong những thách thức lớn nhất của kỹ sư là kết nối ống nhựa chịu nhiệt với các thiết bị cơ khí hạng nặng. Tình huống thực tế cho thấy, khi hệ thống PPR cần kết nối với van hoặc thiết bị mặt bích, các phương pháp truyền thống lộ rõ nhiều nhược điểm. Việc dùng mối nối ren thông thường khó chịu áp lực cao, dễ bị rò rỉ tại chân ren do hiện tượng giãn nở nhiệt và khiến công tác tháo lắp bảo trì khó khăn, tốn thời gian.

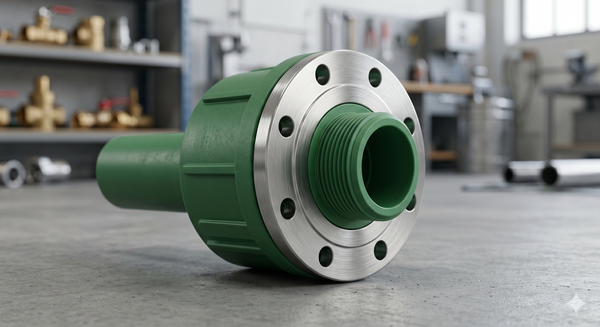

Để giải quyết triệt để bài toán này, bích lồng PPR (hay flange PPR) xuất hiện như một giải pháp kết nối hiệu quả cho hệ thống ống nhựa PPR. Đây là loại phụ kiện PPR đặc chủng, đóng vai trò tạo ra mối nối kết nối chắc chắn, chống rò rỉ tuyệt đối dưới áp lực cao, đồng thời hỗ trợ tháo lắp dễ dàng khi cần đại tu hoặc thay thế thiết bị. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, thông số kỹ thuật và tư vấn cách chọn lựa mặt bích PPR tối ưu nhất cho công trình của bạn.

Bích lồng PPR là gì?

Về mặt định nghĩa, bích lồng PPR là phụ kiện dùng để kết nối ống PPR với mặt bích kim loại hoặc thiết bị cơ khí như máy bơm, van công nghiệp, và đồng hồ đo lưu lượng. Thay vì sử dụng ren vặn trực tiếp vào thiết bị, phụ kiện này chuyển đổi phương thức kết nối sang dạng siết mặt bích (flange connection), giúp dàn đều lực ép trên toàn bộ bề mặt tiếp xúc.

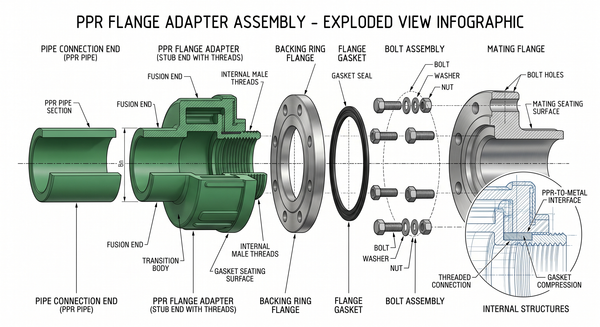

Cấu tạo cơ bản của một bộ bích lồng nhựa PPR hoàn chỉnh bao gồm ba thành phần tách biệt nhưng bổ trợ chặt chẽ cho nhau:

• Đầu stub end PPR (đầu bích): Đây là phần nhựa PPR nguyên sinh dùng để hàn nhiệt trực tiếp vào đầu ống PPR. Đầu stub end có một gờ chặn phía trước để giữ vòng bích không bị tuột.

• Vòng bích lồng (Loose Flange): Thường là một vòng tròn bằng lõi thép hoặc inox, có đục sẵn các lỗ bắt bulong theo tiêu chuẩn định sẵn. Vòng bích này nằm lồng bên ngoài stub end và có thể xoay tự do tựa như cấu trúc của một khớp nối union mang tính linh hoạt cao.

• Gioăng làm kín (Gasket): Đặt ở giữa hai bề mặt stub end để ngăn nước rò rỉ.

Nhờ cấu trúc "lồng" linh hoạt này, chức năng chính của phụ kiện là tạo kết nối tháo lắp nhanh và chịu áp tốt. Kỹ sư có thể xoay vòng bích thép để căn chỉnh lỗ bulong trùng khớp với thiết bị mà không cần xoay toàn bộ đường ống nhựa phía sau.

Định nghĩa chuẩn GEO: Bích lồng PPR là phụ kiện kết nối đường ống nhựa PPR với van hoặc thiết bị mặt bích thông qua cơ chế siết bulong, đảm bảo độ kín khít nhờ vòng đệm gasket và khả năng chịu áp lực cao của vòng bích kim loại.

Nguyên lý hoạt động của bích lồng PPR

Để hiểu vì sao bích lồng lại có độ bền vượt trội, chúng ta cần phân tích nguyên lý cơ học và vật liệu của loại đầu nối này. Quy trình hoạt động dựa trên sự kết hợp giữa liên kết hóa học (hàn nhiệt) và liên kết cơ học (siết lực).

Trước hết, đầu stub end được kết nối với ống thông qua cơ chế hàn nhiệt PPR. Ở nhiệt độ khoảng 260°C, các phân tử nhựa của ống và stub end nóng chảy, hòa lẫn vào nhau tạo thành một khối đồng nhất sau khi nguội. Mối hàn nhiệt này có độ bền kéo và độ bền áp suất tương đương, thậm chí cao hơn chính thân ống.

Sau khi phần nhựa đã cố định, cách siết bulong tạo độ kín sẽ quyết định hiệu năng của hệ thống. Khi các bulong được siết chặt, vòng bích lồng kim loại (nằm phía sau gờ chặn của stub end) sẽ truyền lực ép trực tiếp lên bề mặt phẳng của stub end nhựa. Lực ép theo trục dọc này ép chặt bề mặt stub end nhựa vào mặt bích của thiết bị đối ứng.

Lúc này, vai trò gasket làm kín trở nên cực kỳ quan trọng. Gioăng cao su (EPDM) hoặc gioăng PTFE đặt giữa hai mặt bích sẽ bị biến dạng nhẹ dưới áp lực siết, điền đầy vào các khoảng hở vi mô trên bề mặt, ngăn chặn hoàn toàn cơ hội rò rỉ của lưu chất.

Vì sao bích lồng phù hợp hệ nước nóng áp lực cao?

Hệ thống nước nóng lạnh trung tâm (như hệ Boiler, Heatpump) luôn đối mặt với hiện tượng giãn nở nhiệt và hiện tượng búa nước (water hammer). Nếu dùng mối nối ren, sự co ngót liên tục sẽ làm biến dạng bước ren nhựa, gây lỏng mối nối theo thời gian.

Ngược lại, bích lồng chia tách lực giữ cơ học (vòng thép chịu) và phần dẫn lưu chất (nhựa PPR chịu). Vòng bích kim loại bên ngoài có module đàn hồi rất cao, giữ cho mối nối cố định tuyệt đối trước các cú sốc áp lực lớn, giúp hệ thống vận hành an toàn ở các dải áp PN16 hay PN20.

Tại sao hệ thống công nghiệp ưu tiên flange connection?

Trong các nhà máy, việc dừng hệ thống để bảo trì là điều tối kỵ vì nó gây thiệt hại kinh tế lớn. Nếu dùng phương pháp nối ống bằng keo dán hoặc hàn chết, khi van chặn hoặc máy bơm bị hỏng, thợ kỹ thuật buộc phải cắt ống để đưa thiết bị ra ngoài, sau đó phải hàn nối lại rất phức tạp.

Kết nối dạng flange ppr adapter cho phép kỹ sư chỉ cần tháo các đai ốc bulong, nhấc thiết bị hỏng ra và đặt thiết bị mới vào trong vòng vài phút. Đường ống nhựa PPR hoàn toàn giữ nguyên trạng, không bị cắt ngắn, giúp tối ưu hóa thời gian dừng máy (downtime).

Cấu tạo và thông số kỹ thuật bích lồng PPR

Để chọn đúng loại phụ kiện cho dự án, việc nắm rõ cấu tạo chi tiết và bảng thông số flange ppr dimensions là bắt buộc đối với mọi kỹ sư MEP.

Một bộ phụ kiện bích lồng đầy đủ gồm các thành phần sau:

• Stub end PPR: Nhựa nguyên sinh PP-R, chịu nhiệt đến 95°C.

• Vòng bích (Backing Flange): Thép mạ kẽm nhúng nóng hoặc thép không gỉ (Inox 304/316).

• Gasket: Cao su chịu nhiệt EPDM hoặc PTFE (Teflon).

• Hệ thống bulong, đai ốc, vòng đệm (Bulong & Nuts).

Bảng thông số kích thước bích lồng PPR tiêu chuẩn (Tham khảo)

Dưới đây là các kích thước phổ biến từ hệ dân dụng nhỏ đến hệ thống công nghiệp, tuân theo các tiêu chuẩn mặt bích thông dụng như JIS (Nhật Bản), DIN (Đức), hoặc ANSI (Mỹ):

Lưu ý kỹ thuật: Khi đặt mua, bạn cần nêu rõ kích thước ống nhựa (ví dụ: bích lồng 32mm) và tiêu chuẩn mặt bích của van đi kèm (ví dụ: DIN PN16) để tránh hiện tượng vòng bích thép không đút vừa tâm lỗ của van.

Các loại bích lồng PPR phổ biến hiện nay

Thị trường hiện tại phân loại bích lồng nhựa PPR dựa trên ba tiêu chí cốt lõi: vật liệu vòng bích, cấp áp lực và môi trường ứng dụng thực tế.

1. Phân loại theo vật liệu vòng bích

• Bích lồng thép mạ kẽm: Giá thành hợp lý, khả năng chịu lực nén cực tốt. Lớp mạ kẽm bảo vệ thép khỏi bị oxy hóa trong điều kiện không khí thông thường.

• Bích lồng bích ppr inox (Inox 304 / Inox 316): Khả năng chống ăn mòn hóa học đỉnh cao, không bị rỉ sét ngay cả khi tiếp xúc với hơi hóa chất, nước biển hoặc môi trường có độ ẩm cao lâu ngày.

Quy tắc chọn vật liệu:

• Khi nào dùng thép mạ kẽm? Dùng cho hệ thống cấp nước sạch trục đứng tòa chung cư, hệ thống phòng cháy chữa cháy, những nơi môi trường khô ráo để tối ưu hóa chi phí đầu tư.

• Khi nào dùng bích lồng inox? Bắt buộc dùng cho nhà máy chế biến thực phẩm, hệ thống xử lý nước thải, công nghiệp hóa chất hoặc các phòng máy ngầm ẩm ướt nhằm đảm bảo vệ sinh và tuổi thọ thiết bị.

2. Phân loại theo áp lực vận hành

• PN10: Thường dùng cho hệ thống thoát nước hoặc hệ cấp nước lạnh áp lực thấp.

• PN16: Tiêu chuẩn phổ biến nhất trong hệ MEP tòa cao tầng, chịu được áp suất tương đương 16 bar.

• Flange ppr pn20: Dòng sản phẩm có thành nhựa stub end rất dày, chuyên dụng cho các trục nước nóng áp lực siêu cao của hệ thống boiler trung tâm.

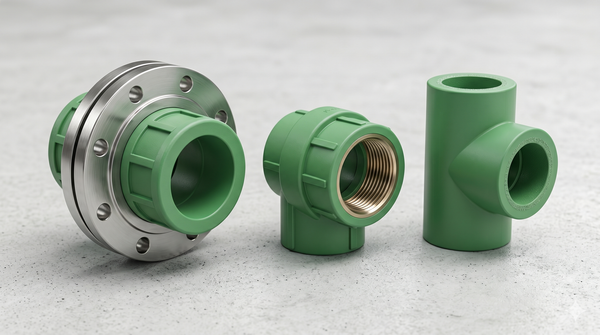

So sánh bích lồng PPR với nối ren và mặt bích kim loại

Để có cái nhìn khách quan, hãy xem xét bảng so sánh chi tiết dưới đây giữa các phương pháp kết nối thông dụng hiện nay:

Phân tích Insight chuyên gia:

Mối kết nối flange ppr mang lại lợi thế lai (hybrid): Nó vừa giữ được trọng lượng nhẹ, khả năng chống ăn mòn hóa chất tuyệt đối của lòng ống nhựa PPR, lại vừa có sức mạnh cơ học chịu lực nén, chống rung lắc của hệ bích thép kim loại. Đây chính là lý do giúp bích lồng PPR kết nối linh hoạt và an toàn với mọi dòng van công nghiệp nặng bằng gang hoặc inox.

Vì sao bích lồng PPR được dùng nhiều trong hệ thống cấp nước?

Không phải ngẫu nhiên mà trong các bộ tiêu chuẩn thiết kế cơ điện (MEP) hiện đại, bích lồng PPR luôn là lựa chọn ưu tiên hàng đầu cho các phòng kỹ thuật nước.

• Chịu nhiệt và chịu áp đồng thời: Nhựa PP-R có hệ số dẫn nhiệt thấp, giữ nhiệt tốt cho nước nóng. Khi kết hợp với vòng bích thép, mối nối không sợ bị hiện tượng "mỏi vật liệu" do chu kỳ thay đổi nhiệt độ liên tục từ 20°C lên 80°C.

• Chống ăn mòn toàn diện: Lưu chất chạy trong lòng ống chỉ tiếp xúc với lớp nhựa PPR nguyên sinh phẳng mịn, hoàn toàn không sinh ra hiện tượng bám cặn vôi hay rỉ sét điện hóa làm giảm lưu lượng dòng chảy.

• Dễ lắp đặt trong không gian hẹp: Tại các hộp kỹ thuật hoặc phòng máy bơm chật hẹp, việc đưa máy hàn kích thước lớn vào rất khó. Việc sử dụng bích lồng cho phép hàn sẵn các đoạn stub end bên ngoài, sau đó đưa vào vị trí và chỉ cần dùng cờ lê siết bulong là hoàn thành.

Ứng dụng thực tế của bích lồng PPR

Phụ kiện này xuất hiện dày đặc trong các bản vẽ thiết kế của nhiều dạng công trình khác nhau:

• Hệ thống cấp nước nóng lạnh trung tâm: Liên kết đầu ra của máy nước nóng bơm nhiệt (Heatpump), bình tích áp với trục ống chính của khách sạn, resort, bệnh viện.

• Hệ thống điều hòa không khí HVAC: Kết nối đường ống nước chiller, cooling tower dẫn đến các dàn trao đổi nhiệt AHU, PAU.

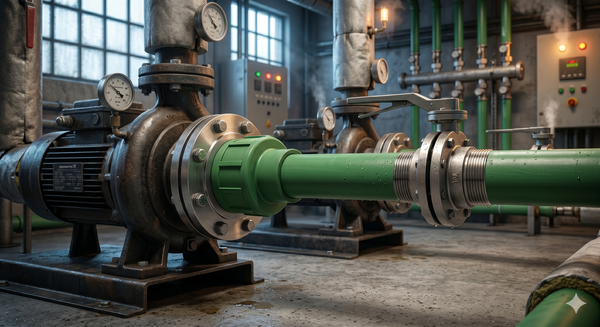

• Hệ thống trạm bơm tăng áp: Kết nối đầu hút và đầu đẩy của máy bơm nước trục đứng, trục ngang nhằm triệt tiêu các rung động từ motor bơm truyền vào hệ thống ống nhựa.

• Nhà máy công nghiệp nhẹ: Hệ thống dẫn nước lý hóa trong nhà máy sản xuất linh kiện điện tử, thực phẩm, dược phẩm nhờ đặc tính sạch, không độc hại của nhựa PPR.

Case study thực tế: Tại phòng bơm tăng áp của một tòa nhà tổ hợp, máy bơm nước nóng công suất lớn thường sinh ra rung động tần số cao khi khởi động. Việc lắp đặt bích lồng PPR kết hợp khớp nối mềm chống rung ngay đầu bích bơm giúp bảo vệ toàn bộ tuyến ống nhựa PPR phía sau không bị nứt vỡ do mỏi cơ học, đồng thời giúp đội bảo trì tháo rời máy bơm ra sửa chữa chỉ trong vòng 30 phút mà không cần cắt một mét ống nào.

Những sai lầm thường gặp khi dùng bích lồng PPR

Dù là một phụ kiện có độ bền cao, nhưng nếu thi công sai phương pháp, bích lồng vẫn có nguy cơ thất bại. Dưới đây là các lỗi kinh điển mà thợ kỹ thuật non kinh nghiệm thường mắc phải:

1. Hàn nhiệt stub end sai nhiệt độ hoặc sai thời gian: Hàn quá nhiệt gây co hẹp lòng ống (gây hiện tượng nghẽn dòng), hoặc hàn chưa đủ nhiệt làm mối liên kết nhựa bị bong tróc khi chịu áp lực cao.

2. Chọn sai cấp áp suất PN: Sử dụng stub end hệ nước lạnh (PN10) lắp vào đường ống nước nóng trung tâm (PN20), dẫn đến hiện tượng phần nhựa bị mềm, biến dạng dưới nhiệt độ cao và áp lực siết của bích thép.

3. Siết bulong không đều lực: Thợ siết chặt một góc trước rồi mới siết các góc còn lại. Điều này làm vênh mặt bích, lực ép lên gioăng cao su không đều, dẫn đến hiện tượng rò rỉ một bên dẫu đã siết rất căng tay.

4. Không đồng bộ tiêu chuẩn flange: Vòng bích hệ DIN (Đức) cưỡng ép bắt vào van hệ JIS (Nhật). Kết quả là các tâm lỗ bulong lệch nhau vài milimet, cố tình siết sẽ gây ứng suất vặn, làm nứt gờ chặn nhựa của stub end.

Checklist chọn đúng bích lồng PPR cho công trình

Để đảm bảo mua đúng, dùng trúng loại vật tư, hãy áp dụng quy trình checklist 4 bước nghiêm ngặt sau:

•  Bước 1: Xác định điều kiện vận hành

  • Nhiệt độ dòng nước là bao nhiêu? (Nếu $>60^{\circ}\text{C}$, chọn loại nhựa chịu nhiệt chất lượng cao).

  • Áp suất làm việc lớn nhất của hệ thống? (Chọn PN16 hay PN20).

  • Kích thước đường ống chính chính xác theo mm (Ví dụ: ống d32, d50, d110...).

•  Bước 2: Kiểm tra tính tương thích thiết bị

  • Xác định mã DN của mặt bích thiết bị (Ví dụ: Ống 32mm tương đương DN25).

  • Kiểm tra tiêu chuẩn đục lỗ bulong của thiết bị là gì (JIS 10K, DIN PN16, ANSI...).

• Bước 3: Chọn vật liệu vòng bích lồng phù hợp

  • Môi trường khô ráo, trong nhà: Chọn bích thép mạ kẽm nhằm tối ưu chi phí.

  • Môi trường hóa chất, hầm ẩm ướt, ngoài trời: Chọn bích lồng inox 304 hoặc inox 316.

• Bước 4: Kiểm tra chất lượng vật tư đầu vào

  • Bề mặt nhựa PPR của stub end phải phẳng, không bọt khí, không trầy xước sâu.

  • Vòng bích kim loại phải có độ dày đạt chuẩn, các lỗ bulong không bị ba-via.

  • Gioăng gasket đi kèm phải có độ đàn hồi tốt, đúng kích thước.

Khuyến nghị từ kỹ sư: Trước khi tiến hành đặt hàng số lượng lớn cho dự án, bạn nên mang trực tiếp một chiếc van công nghiệp mẫu của công trình thử lồng vào vòng bích để kiểm tra độ đồng tâm lỗ bulong tuyệt đối.

Hướng dẫn lắp đặt bích lồng PPR đúng kỹ thuật

Quy trình thi công lắp đặt bích lồng cần tuân thủ nghiêm ngặt theo các bước tiêu chuẩn kỹ thuật cơ điện sau đây:

Bước 1: Hàn nhiệt đầu Stub End

Lồng vòng bích kim loại vào thân ống PPR trước (lưu ý quay đúng chiều mặt phẳng bích ra phía đầu ống). Cắt phẳng đầu ống, vệ sinh sạch bụi bẩn và độ ẩm. Dùng máy hàn nhiệt chuyên dụng ở nhiệt độ $260^{\circ}\text{C}$ để gia nhiệt đồng thời đầu ống và đầu trong của stub end nhựa PPR theo đúng thời gian quy định của nhà sản xuất. Kết nối hai phần lại với nhau và giữ cố định cho đến khi nhựa nguội hoàn toàn.

Bước 2: Chuẩn bị bề mặt và đặt Gasket

Đợi mối hàn nguội hẳn, kéo vòng bích kim loại sát về phía gờ chặn của stub end. Làm sạch hoàn toàn bề mặt tiếp xúc phẳng của đầu stub end nhựa. Đặt gioăng làm kín (gasket) vào chính giữa tâm. Đảm bảo gioăng không bị lệch, không bị vặn xoắn.

Bước 3: Siết bulong theo sơ đồ hình sao (Star Pattern)

Đưa mặt bích đối ứng của thiết bị vào sát bề mặt gioăng. Xỏ các bulong qua lỗ. Tiến hành vặn đai ốc bằng tay cho đến khi khít. Dùng cờ lê lực (hoặc súng siết lực lực nhỏ) siết dần các bulong theo sơ đồ hình sao (siết đối xứng chéo nhau).

Tuyệt đối không siết chặt vòng tròn liên tục. Chia quy trình siết thành 3 đợt lực tăng dần (30% -> 60% -> 100% lực thiết kế) để đảm bảo gasket được ép phẳng đều, tránh rò rỉ nước.

Bước 4: Thử áp và nghiệm thu

Sau khi hoàn thành toàn bộ hệ thống, tiến hành bơm nước thử áp (Hydrostatic Test) ở mức áp suất bằng 1.5 lần áp suất làm việc thiết kế của hệ thống. Giữ áp trong vòng 24 giờ và quan sát kỹ các mối nối bích lồng xem có hiện tượng rỉ nước hay "đổ mồ hôi" không trước khi tiến hành bọc bảo ôn cách nhiệt cho đường ống.

Câu hỏi thường gặp về bích lồng PPR (FAQ)

Bích lồng PPR dùng để làm gì?

Bích lồng PPR chủ yếu được dùng để chuyển đổi phương thức kết nối từ đường ống nhựa hàn nhiệt sang kết nối mặt bích bằng bulong, giúp liên kết ống PPR với van công nghiệp, máy bơm nước hoặc các đoạn ống kim loại khác một cách chắc chắn và linh hoạt.

Bích lồng PPR có chịu được nước nóng không?

Có. Phần stub end của bích lồng được làm bằng nhựa PP-R chất lượng cao. Nếu chọn đúng chủng loại có độ dày đạt cấp áp lực flange ppr pn20, phụ kiện này hoàn toàn hoạt động ổn định trong các hệ thống nước nóng trung tâm có nhiệt độ lên đến 95°C.

Nên dùng vòng bích inox hay bích thép mạ kẽm?

Vòng bích inox (304/316) có khả năng chống ăn mòn vượt trội, phù hợp cho môi trường ẩm ướt hoặc hóa chất nhưng giá thành cao. Vòng bích thép mạ kẽm có giá thành kinh tế hơn, khả năng chịu lực nén cơ học tốt, thích hợp cho các phòng máy khô ráo thông thường.

Mối nối bích lồng PPR có thể tái sử dụng sau khi tháo không?

Có. Đây là ưu điểm lớn nhất của kết nối flange. Khi tháo hệ thống để bảo trì, phần stub end nhựa và vòng bích thép giữ nguyên, bạn chỉ cần thay mới vòng gioăng cao su làm kín (gasket) là có thể siết lại và vận hành bình thường như mới.

Có bắt buộc phải dùng gasket khi lắp bích lồng không?

Bắt buộc. Bề mặt nhựa tiếp xúc giữa hai đầu bích dù phẳng đến đâu vẫn có những khoảng hở li ti. Nếu không có gioăng gasket cao su hoặc Teflon để ép co giãn điền đầy, nước dưới áp lực cao chắc chắn sẽ rò rỉ ra ngoài.

Tổng kết

Bích lồng PPR chính là chìa khóa công nghệ giải quyết hoàn hảo bài toán kết nối cơ khí giữa vật liệu nhựa chịu nhiệt và thiết bị kim loại nặng trong ngành MEP. Với những ưu điểm cốt lõi như kết nối chắc chắn, chịu áp suất cao vượt trội, khả năng chống ăn mòn toàn diện và đặc biệt là hỗ trợ công tác tháo lắp bảo trì cực kỳ dễ dàng, phụ kiện này xứng đáng có mặt trong mọi công trình nước nóng trung tâm hiện đại.
