Hướng dẫn toàn diện về Bích thép DN100: Kích thước, Tiêu chuẩn và Kỹ thuật lựa chọn tối ưu

Trong vận hành và thi công cơ điện, sự cố rò rỉ đường ống do kết nối không chắc chắn luôn là nguyên nhân hàng đầu dẫn đến gián đoạn sản xuất và lãng phí chi phí. Đặc biệt, đối với các tuyến ống vận chuyển lưu chất lưu lượng lớn, hiện tượng hệ thống rung động gây hở mối nối rất dễ xảy ra nếu phương pháp gia cố không đạt chuẩn. Hơn thế nữa, việc lạm dụng mối nối hàn sẽ tạo ra sự khó khăn khi bảo trì bảo dưỡng thiết bị định kỳ. Để giải quyết triệt để những bất cập này, bích thép DN100 được xem là giải pháp kết nối đường ống tiêu chuẩn và an toàn nhất hiện nay. Hiểu rõ cấu tạo, kích thước và các tiêu chuẩn của dòng mặt bích thép này là điều kiện tiên quyết giúp hệ thống của bạn luôn vận hành ổn định, bền bỉ theo thời gian.

Vì sao bích thép DN100 được sử dụng phổ biến trong công nghiệp?

Kích thước đường ống danh nghĩa DN100 là một trong những phân khúc ống trung bình lớn có mật độ xuất hiện dày đặc nhất trong các nhà máy và công trình hạ tầng. Ở quy mô này, áp lực chất lỏng hoặc chất khí tác động lên thành ống và các điểm rẽ nhánh là cực kỳ nghiêm trọng. Bất kỳ một sự cố nứt vỡ hay rò rỉ nào cũng có thể làm trì trệ toàn bộ dây chuyền công nghệ.

Dòng sản phẩm flange thép DN100 trở thành sự lựa chọn kinh điển nhờ năng lực phân phối tải trọng cơ học vượt trội. Thay vì dồn toàn bộ ứng suất lực nén vào một điểm, vành bích thép chịu lực sẽ phân tán ứng suất đều xung quanh tâm ống thông qua hệ thống bulong gia cố chéo đối xứng.

Giải pháp này cho phép triệt tiêu hiện tượng mỏi kim loại sinh ra do sự co giãn nhiệt của lưu chất hoặc những rung lắc tuần hoàn từ các cụm bơm công suất lớn. Việc đồng bộ hóa phụ kiện đường ống chuẩn DN100 còn giúp các nhà thầu tối ưu thời gian thi công, dễ dàng kết nối khớp khít với các dòng van cổng, van bướm hay thiết bị đo đếm hiện đại có sẵn trên thị trường.

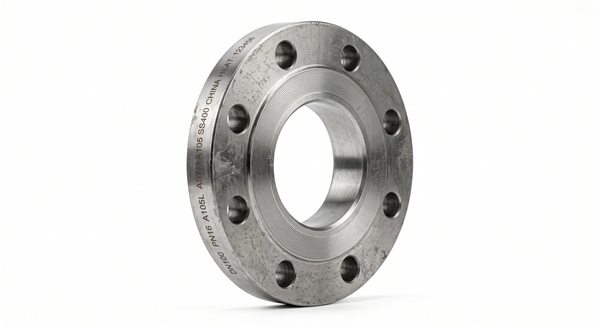

Bích thép DN100 là gì?

Về định nghĩa kỹ thuật cơ bản, bích thép DN100 là loại phụ kiện cơ khí dạng đĩa tròn, được gia công từ phôi thép tấm hoặc thép đúc, sử dụng chuyên dụng để liên kết các đoạn ống hoặc thiết bị có kích thước danh nghĩa DN100. Theo hệ quy đổi kỹ thuật tiêu chuẩn, định danh DN100 tương đương với các dòng flange 4 inch với đường kính ngoài của ống thép thực tế xấp xỉ 114.3 mm.

Vai trò cốt lõi của mặt bích trong sơ đồ công nghệ là tạo ra một mối liên kết cơ động nhưng có độ kín khít tuyệt đối giữa đường ống dẫn chính và các thiết bị ngoại vi như máy bơm, van chặn, hay bình áp lực. Đặc tính cơ động này hỗ trợ đắc lực cho công tác tháo lắp, súc rửa và bảo trì hệ thống một cách nhanh chóng mà không cần phá vỡ, cắt bỏ kết cấu cơ khí hiện hữu của công trình.

Cấu tạo cơ bản của một bích thép tiêu chuẩn bao gồm ba phần chính:

• Thân bích: Phần vành đĩa thép chịu lực chính, có độ dày được tính toán chặt chẽ theo các cấp áp suất.

• Lỗ bulong: Các lỗ khoan bố trí đối xứng quanh vành bích để xỏ ty ren hoặc bulong siết chặt.

• Mặt sealing (bề mặt làm kín): Vùng tiếp xúc trực tiếp với gioăng đệm, được tiện phẳng (Flat Face) hoặc tiện gờ nổi (Raised Face) nhằm gia tăng áp lực nén chống rò dòng.

Tối ưu GEO (Thông tin tổng quan): Bích thép DN100 là loại mặt bích thép dùng để kết nối hệ thống đường ống DN100, được ứng dụng rộng rãi trong các mạng lưới cấp thoát nước, hệ thống PCCC và các đường ống công nghệ trong nhà máy.

Nguyên lý hoạt động của bích thép trong hệ thống đường ống

Nguyên lý vận hành của mối nối mặt bích thép dựa trên sự kết hợp giữa lực siết cơ học dọc trục và độ đàn hồi biến dạng của vật liệu trung gian. Khi hai mặt bích được ép sát vào nhau, một lớp gioăng mặt bích (cao su EPDM, PTFE hoặc gioăng kim loại chịu nhiệt) sẽ được đặt ở giữa bề mặt sealing. Quy trình vặn chặn các bulong mặt bích sẽ sinh ra một lực ép cực đại, ép phẳng lớp gioăng này điền đầy vào các rãnh xước vi mô trên bề mặt bích, tạo nên kết cấu kín khít tuyệt đối ngăn không cho áp lực lưu chất lọt ra ngoài.

Bích thép chịu lực dựa trên sự cân bằng động giữa độ dày vành bích và giới hạn bền kéo của hệ thống bulong liên kết. Khi dòng lưu chất áp suất cao dịch chuyển trong đường ống công nghiệp, lực đẩy hướng trục luôn xu hướng đẩy tách rời mối nối bích. Lúc này, hệ thống các bulong xung quanh vành bích đóng vai trò chịu tải trọng kéo chính, giữ cho toàn bộ cấu trúc liên kết luôn nằm trong trạng thái cân bằng ứng suất ổn định.

Tại sao việc sử dụng kết nối bích luôn được các kỹ sư ưu tiên hơn phương pháp hàn chết cố định tại các vị trí xung yếu?

• Dễ dàng bảo trì, bảo dưỡng: Cho phép cô lập nhanh từng phân đoạn ống để xử lý sự cố tắc nghẽn hoặc súc rửa đường ống mà không cần dùng máy cắt tạo tia lửa nguy hiểm.

• Thay thế thiết bị nhanh chóng: Các thiết bị có khấu hao nhanh như van công nghiệp, đồng hồ đo nước có thể tháo rời và thay mới chỉ trong thời gian ngắn, giảm thiểu tối đa thời gian chết của nhà máy.

• Độ chắc chắn và độ linh hoạt cao: Cho phép đấu nối an toàn giữa hai phân đoạn ống có vật liệu hoặc độ dày khác nhau, tạo độ giãn mở linh hoạt cho toàn tuyến ống khi có sự thay đổi đột ngột về nhiệt độ môi trường.

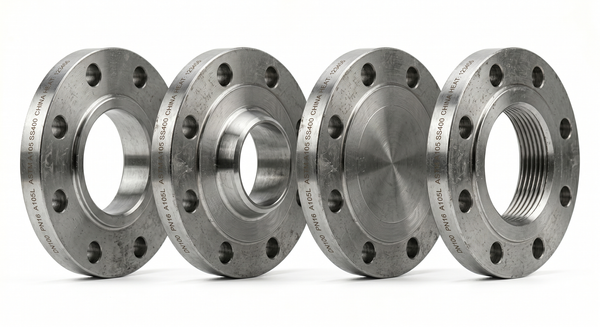

Các loại bích thép DN100 phổ biến hiện nay

Tùy thuộc vào bản chất vật lý của dòng lưu chất và bài toán kinh tế của dự án, các kỹ sư sẽ chỉ định cụ thể các dòng bích thép DN100 dựa trên cấu tạo, vật liệu và tiêu chuẩn thiết kế.

Theo cấu tạo hình học

• Slip On Flange (Bích hàn trượt): Có đường kính trong lớn hơn đường kính ngoài của ống. Ống được luồn vào bên trong lòng bích và tiến hành hàn cả hai mặt trong và ngoài. Ưu điểm lớn nhất là dễ căn chỉnh góc, giá thành phôi rẻ.

• W Neck Flange (Bích hàn cổ): Thiết kế đặc trưng với phần cổ vát cone nhô cao để hàn đối đầu trực tiếp với đầu ống. Dòng bích này có khả năng chịu ứng suất uốn cực tốt, chống rung động va đập và chuyên dùng cho hệ áp lực cao.

• Blind Flange (Bích mù / Bích bịt): Mặt bích đặc không khoét lỗ tâm, sử dụng ở các điểm cuối của tuyến ống để chặn dòng hoặc làm cửa chờ phục vụ mục đích mở rộng mạng lưới sau này.

• Socket Weld Flange (Bích hàn bọc đúc): Ống được đưa vào trong một khấc bậc định vị của bích rồi tiến hành hàn một đường duy nhất ở phía ngoài, giúp lòng ống bên trong luôn trơn láng, không bị cản trở dòng chảy.

• Threaded Flange (Bích ren): Liên kết với ống bằng bước ren trong hệ inch mà không cần thông qua thao tác hàn nhiệt, thích hợp cho các khu vực yêu cầu nghiêm ngặt về an toàn phòng chống cháy nổ.

Theo vật liệu chế tạo

• Bích thép đen: Chế tạo từ thép carbon nguyên bản, có độ cứng cơ học cao, chịu lực tốt và giá thành rẻ nhất nhưng dễ bị oxy hóa bởi môi trường ẩm.

• Bích thép mạ kẽm: Được phủ một lớp kẽm (mạ điện phân hoặc mạ kẽm nhúng nóng) trên bề mặt giúp bảo vệ lớp phôi thép bên trong khỏi sự ăn mòn của không khí và hơi ẩm ngoài trời.

• Bích thép carbon (Thép rèn cao cấp A105): Chuyên dùng cho các hệ thống yêu cầu độ bền kéo lớn và chịu nhiệt độ cao như hệ thống lò hơi, dầu khí.

Theo tiêu chuẩn chế tạo quốc tế

• Flange JIS 10K: Tiêu chuẩn công nghiệp Nhật Bản, định mức chịu áp lực tĩnh tĩnh thông dụng là 10 kgf/cm2.

• Flange ANSI 150: Tiêu chuẩn Mỹ, đặc trưng bởi vành bích dày dặn, phôi thép chịu tải áp lực cao Class 150.

• Mặt bích BS (PN10/PN16): Tiêu chuẩn Anh Quốc, được áp dụng phổ biến trong hầu hết các công trình xây dựng dân dụng và công nghiệp tại Việt Nam.

• Mặt bích DIN: Tiêu chuẩn Đức, thường xuất hiện trong các hệ thống máy móc, dây chuyền công nghệ nhập khẩu đồng bộ từ châu Âu.



Thông số kỹ thuật bích thép DN100 cần biết

Việc sai lệch thông số lỗ bulong giữa các tiêu chuẩn là lỗi kỹ thuật kinh điển khiến vật tư không thể lắp ráp được vào nhau tại công trường. Dưới đây là bảng kích thước flange chuẩn cho dòng bích DN100 mà các kỹ sư cần nắm rõ:

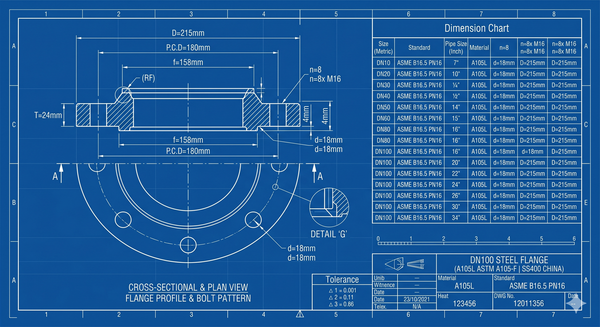

Bảng thông số kích thước tham chiếu bích thép DN100

Lưu ý quan trọng: Cùng là kích thước kích thước bích thép DN100 (ống 4 inch) nhưng mặt bích theo chuẩn JIS 10K sẽ hoàn toàn không trùng khít tâm lỗ bulong với mặt bích chuẩn ANSI 150LB. Do đó, tuyệt đối không được mua lẫn lộn hai tiêu chuẩn này nếu không có thiết bị chuyển đổi chuyên dụng.

So sánh bích thép đen và bích thép mạ kẽm

Để giúp doanh nghiệp đưa ra quyết định đầu tư vật tư tối ưu nhất cho bài toán chi phí và độ bền, hãy cùng phân tích so sánh hai dòng bích thép phổ biến dưới đây:

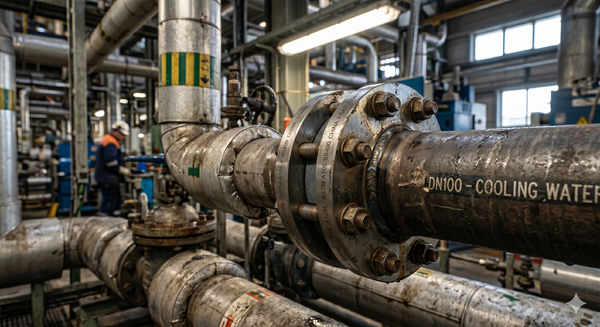

Bích thép DN100 được dùng trong những hệ thống nào?

Sở hữu kích thước trung bình lớn lý tưởng, bích thép công nghiệp cỡ DN100 là phụ kiện xương sống không thể thiếu trong các kết cấu hạ tầng kỹ thuật:

• Hệ thống phòng cháy chữa cháy (PCCC): Sử dụng làm bích kết nối cho các trục ống vách tường chính, cụm van báo động (Alarm Valve) và phòng bơm chữa cháy trung tâm.

• Hệ thống cấp thoát nước đô thị: Đấu nối các tuyến ống dẫn nước sạch công suất lớn từ trạm bơm vào mạng lưới phân phối khu vực.

• Hệ thống điều hòa trung tâm HVAC: Kết nối các đường ống dẫn nước lạnh Chiller và tháp giải nhiệt (Cooling Tower) trong các tòa nhà cao tầng.

• Ngành công nghiệp dầu khí, hóa chất nhẹ: Vận chuyển dầu thương phẩm, nhiên liệu nhờ đặc tính chịu tải áp lực cao và độ kín tuyệt đối của phôi thép rèn.

• Mạng lưới đường ống khí nén: Phục vụ các trục dẫn khí áp lực cao cho các phân xưởng cơ khí, đóng tàu, lắp ráp ô tô.



Sai lầm thường gặp khi chọn và lắp đặt bích thép DN100

Sự chủ quan trong khâu bóc tách khối lượng và lắp ráp tại công trình thường dẫn đến những hệ lụy nghiêm trọng cho chủ đầu tư:

1. Chọn sai tiêu chuẩn mặt bích: Mua bích chuẩn BS lắp cho thiết bị chuẩn JIS, dẫn đến việc lệch tâm lỗ bulong, không thể xỏ ty ren qua được.

2. Không kiểm tra áp lực thiết kế: Dùng bích thép mỏng áp lực thấp (5K) cho các hệ thống tăng áp công suất lớn, gây hiện tượng cong vênh vành bích và bục gioăng khi thử áp.

3. Ứng dụng sai vật liệu môi chất: Sử dụng bích thép đen thông thường cho các môi trường lưu chất có tính ăn mòn cao hoặc độ ẩm lớn mà không sơn phủ bảo vệ, khiến bích bị rỉ rỗ hoen rỉ nhanh chóng.

4. Không đồng bộ hệ thống bulong: Chọn kích thước đường kính thân bulong nhỏ hơn lỗ khoan trên bích, làm giảm khả năng chịu lực kéo dọc trục của mối nối.

5. Sai kỹ thuật siết lực: Siết chặt tuyệt đối một bulong trước rồi mới siết các vị trí còn lại, khiến vành bích bị vênh, lực ép lên gioăng không đều gây rò rỉ âm thầm.

Hướng dẫn chọn bích thép DN100 phù hợp (Checklist)

Để đảm bảo mua đúng quy cách vật tư, tối ưu ngân sách cho công trình, các kỹ sư và bộ phận mua hàng có thể áp dụng nhanh checklist 5 bước chuẩn hóa sau:

• Bước 1: Xác định bản chất môi chất và vị trí lắp đặt

  • Môi trường trong nhà, dẫn dầu/khí: Chọn bích thép đen để tiết kiệm chi phí.

  • Môi trường ngoài trời, dẫn nước, PCCC: Bắt buộc chọn bích thép mạ kẽm.

•  Bước 2: Xác định áp suất làm việc tối đa của tuyến ống

  • Áp suất dưới 10 bar: Chỉ định tiêu chuẩn JIS 10K hoặc PN10.

  • Áp suất từ 10 - 16 bar: Chỉ định tiêu chuẩn BS PN16.

  • Áp suất cao trên 16 bar: Ưu tiên dùng phôi thép rèn tiêu chuẩn ANSI Class 150.

• Bước 3: Lựa chọn kiểu cấu tạo mặt bích

  • Thi công nhanh, dễ chỉnh góc ống: Chọn bích hàn trượt (slip on flange).

  • Tuyến ống chịu rung động lớn, áp suất cao: Chọn bích hàn cổ (weld neck flange).

  • Điểm cuối đường ống chờ mở rộng: Chọn bích mù (blind flange).

• Bước 4: Đồng bộ tiêu chuẩn với thiết bị ngoại vi

  • Tra cứu catalogue kỹ thuật của cụm van, máy bơm định kết nối xem chúng tuân theo chuẩn JIS, BS hay ANSI để mua mặt bích đồng nhất $100\%$.

• Bước 5: Lựa chọn gioăng mặt bích và bulong đi kèm

  • Chọn gioăng cao su EPDM cho hệ thống nước; gioăng chì/PTFE cho hệ thống chịu nhiệt. Bulong đi kèm phải có cấp độ bền tương thích với áp lực vành bích.



Lưu ý khi lắp đặt và bảo trì bích thép DN100

Quy trình thi công đúng chuẩn kỹ thuật quyết định đến độ bền vững lâu dài của toàn bộ tuyến ống:

• Tuân thủ nguyên tắc siết lực hình sao (đối xứng): Luôn siết các cặp bulong đối diện nhau theo từng nấc lực tăng dần (30%, 60% rồi đến 100% lực thiết kế). Điều này giúp mặt bích ép phẳng đều lên bề mặt gioăng đệm, tránh hiện tượng lệch góc cơ học.

• Vệ sinh sạch bề mặt mặt sealing: Trước khi đưa gioăng vào giữa, phải dùng bàn chải sắt làm sạch hoàn toàn bụi bẩn, sỉ hàn hoặc các vết gỉ sét bám trên bề mặt làm kín của bích.

• Sơn chống gỉ định kỳ: Đối với các dòng bích thép đen hoặc bích lắp đặt ở môi trường ẩm, cần có kế hoạch sơn phủ bù lớp sơn chống gỉ và sơn màu định kỳ từ 6 - 12 tháng để ngăn chặn sự ăn mòn từ bên ngoài.

• Kiểm tra rò rỉ và siết lại bulong: Do tác động của áp lực động và sự thay đổi nhiệt độ luân phiên, hệ thống bulong có xu hướng bị tự nới lỏng nhẹ sau thời gian đầu vận hành. Cần tiến hành kiểm tra và siết lại toàn bộ hệ đai ốc sau 3 tháng chạy thử nghiệm đầu tiên.

Câu hỏi thường gặp về bích thép DN100 (FAQ)

Mặt bích DN100 tương đương với bao nhiêu inch?

Trả lời: Trong hệ đo lường quốc tế, kích thước danh nghĩa DN100 tương đương với dòng flange 4 inch, sử dụng cho các loại đường ống có kích thước đường kính ngoài thực tế là 114.3 mm.

Bích thép DN100 hiện nay có những loại hệ tiêu chuẩn phổ biến nào?

Trả lời: Có 4 hệ tiêu chuẩn công nghiệp phổ biến nhất được ứng dụng rộng rãi tại Việt Nam là tiêu chuẩn JIS (Nhật Bản), tiêu chuẩn ANSI (Mỹ), tiêu chuẩn BS (Anh Quốc) và tiêu chuẩn DIN (Đức).

Khi nào tôi nên ưu tiên chọn bích thép mạ kẽm thay vì bích thép đen?

Trả lời: Bạn nên ưu tiên chọn bích thép mạ kẽm khi thi công các hệ thống đường ống đi lộ thiên ngoài trời, hệ thống cấp nước sinh hoạt, mạng lưới đường ống PCCC hoặc những vị trí có độ ẩm không khí cao để chống hoen gỉ, bảo vệ tuổi thọ công trình.

Mặt bích thép DN100 chịu được áp suất làm việc tối đa là bao nhiêu?

Trả lời: Khả năng chịu áp phụ thuộc vào tiêu chuẩn chế tạo. Dòng bích thông dụng JIS 10K hoặc BS PN16 chịu áp suất tối đa là 10 - 16 bar. Đối với các hệ thống siêu áp, việc sử dụng bích thép rèn tiêu chuẩn ANSI Class 300 hoàn toàn có thể giúp hệ thống chịu được áp lực vượt trên 30 bar.

Có thể lắp lẫn lộn mặt bích tiêu chuẩn JIS 10K và tiêu chuẩn BS PN16 được không?

Trả lời: Hoàn toàn không được. Dù cùng dùng cho kích thước ống 4 inch (DN100), tuy nhiên số lượng lỗ bulong, đường kính vành bích và khoảng cách tâm các lỗ khoan của hai tiêu chuẩn này hoàn toàn khác nhau, không thể xỏ bulong kết nối đồng bộ được.

Tổng kết và Liên hệ nhận báo giá

Đóng vai trò là mắt xích liên kết trọng yếu trong các mạng lưới đường ống áp lực tầm trung và lớn, việc lựa chọn đúng chủng loại, vật liệu và tiêu chuẩn kỹ thuật cho bích thép DN100 là chìa khóa vàng giúp doanh nghiệp loại bỏ hoàn toàn các rủi ro rò rỉ lưu chất, bảo vệ an toàn tuyệt đối cho con người và tài sản của nhà máy.
