Bích Thép DN80: Thông Số Kỹ Thuật, Các Loại Phổ Biến Và Hướng Dẫn Lựa Chọn Đúng Tiêu Chuẩn

Vì sao bích thép DN80 được sử dụng phổ biến?

Trong thực tế thi công tại các nhà máy hay tòa nhà cao tầng, hệ thống đường ống luôn cần được bảo trì, tháo lắp định kỳ để vệ sinh hoặc thay thế linh kiện. Việc sử dụng phương pháp hàn chết hoàn toàn không khả thi ở những phân khúc này. Đặc biệt khi kết nối với các thiết bị như van công nghiệp DN80, đồng hồ đo lưu lượng hay máy bơm, một giải pháp kết nối cơ động nhưng bền vững là bắt buộc.

Tuy nhiên, không ít kỹ sư đã gặp phải bài học đắt giá khi thi công dòng ống này: dùng sai tiêu chuẩn flange dẫn đến các lỗ bulong không trùng khớp, gây rò rỉ áp lực lớn. Hoặc phổ biến hơn là chọn sai áp lực làm việc của mặt bích, khiến liên kết cơ khí bị mỏi, cong vênh và làm giảm tuổi thọ nghiêm trọng của toàn bộ hệ thống piping.

Để giải quyết triệt để bài toán này, bích thép DN80 (hay còn gọi là bích thép phi 90) xuất hiện như một phụ kiện kết nối tối quan trọng, định hình cấu trúc an toàn cho mạng lưới. Việc tối ưu hóa hiểu biết về mặt bích DN80 và flange thép DN80 sẽ giúp chủ đầu tư vừa tiết kiệm ngân sách, vừa đảm bảo công trình vận hành thông suốt không rủi ro.

Bích thép DN80 là gì?

Định nghĩa tổng quan: Bích thép DN80 là loại mặt bích chế tạo từ vật liệu thép carbon, thiết kế chuyên dụng để kết nối đường ống DN80 (đường kính ngoài danh nghĩa khoảng 89mm - 90mm) trong các hệ thống công nghiệp. Phụ kiện này đóng vai trò giữ độ kín khít tuyệt đối cho dòng lưu chất và giúp kỹ sư dễ dàng tháo dỡ để bảo trì, sửa chữa thiết bị.

Về mặt cấu tạo hình học, một sản phẩm mặt bích thép dn80 tiêu chuẩn bao gồm ba phần cơ bản:

• Thân bích: Một đĩa kim loại tròn (hoặc có cổ) được rèn hoặc cắt từ phôi thép đặc, tạo độ chịu lực cơ học cốt lõi.

• Lỗ bulong: Các lỗ khoan bố trí đối xứng quanh chu vi đĩa bích để xỏ bulong siết cố định.

• Bề mặt sealing (Mặt phẳng đệm): Vùng tiếp xúc trực tiếp với gioăng, có thể là dạng mặt phẳng (Flat Face - FF) hoặc mặt lồi (Raised Face - RF) để tối ưu lực ép kín.

Nguyên lý hoạt động của bích thép DN80

Nguyên lý vận hành của kết nối mặt bích dn80 dựa trên cơ chế ép cơ học. Khi hai mặt bích được đặt đối xứng với một vòng gioăng đệm (gasket) ở giữa, các bulong sẽ được luồn qua và siết chặt theo một mô-men xoắn quy chuẩn. Lực siết từ hệ thống bulong chuyển hóa thành áp lực nén, ép phẳng vòng gioăng đệm vào bề mặt sealing của bích. Sự biến dạng dẻo hoặc đàn hồi của gioăng sẽ lấp đầy các khoảng hở micro, tạo thành vách ngăn cô lập hoàn toàn lưu chất bên trong ống.

Vì sao mặt bích được dùng thay cho phương pháp hàn cố định?

Hàn nối đầu (butt-weld) cho độ kín tuyệt đối nhưng biến đường ống thành một khối cố định. Tại các vị trí lắp đặt van, lọc y, hoặc máy bơm – những thiết bị có tần suất hư hỏng và cần bảo dưỡng cao – việc dùng mặt bích giúp kỹ sư tháo rời thiết bị chỉ trong vài phút bằng cờ-lê, thay vì phải dùng máy cắt phá hủy mối hàn, gây tổn hại kết cấu và tốn kém chi phí thi công lại.

Tại sao gioăng ảnh hưởng trực tiếp đến độ kín hệ thống?

Bề mặt cơ khí của bích thép dù được gia công chính xác bằng máy CNC vẫn luôn tồn tại các vết xước nhỏ. Nếu không có gasket dn80 phù hợp (như cao su EPDM, PTFE hoặc thép xoắn chì), lưu chất áp lực cao sẽ len lỏi qua các khe hở micro này để rò rỉ ra ngoài. Gioăng đóng vai trò là "chất bù đắp hình học", quyết định trực tiếp khả năng chống thấm của mối nối.

Các loại bích thép DN80 phổ biến hiện nay

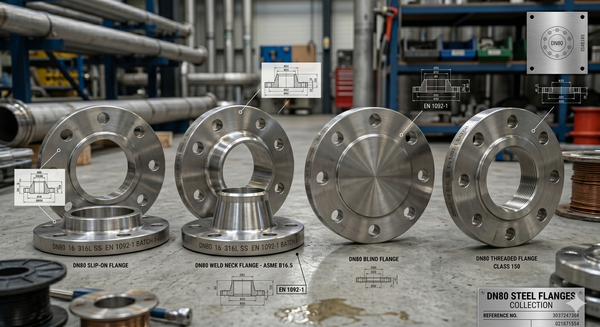

Tùy theo cấu trúc đường ống và áp lực vận hành, kỹ sư có thể lựa chọn một trong bốn kiểu kiểu thiết kế flange dn80 dưới đây:

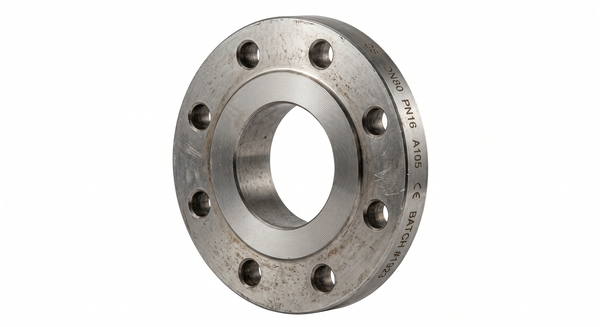

1. Slip On Flange DN80 (Mặt bích hàn trượt)

Đây là dòng bích có lỗ tâm lớn hơn đường kính ngoài của ống phi 90 một chút. Khi lắp đặt, ống được đút lọt lòng vào trong bích và tiến hành hàn hai đường: một đường bên trong lòng bích và một đường bo viền ngoài cổ bích. Slip on flange dn80 rất dễ thi công căn chỉnh, không đòi hỏi thợ hàn có tay nghề quá cao và sở hữu giá thành hợp lý nhất, chiếm hơn 60% sản lượng tiêu thụ trên thị trường.

2. Weld Neck Flange DN80 (Mặt bích hàn cổ)

Dòng sản phẩm này có thiết kế một phần cổ cao vát mép, dùng để hàn đối đầu trực tiếp vào đầu ống. Cấu trúc cổ vát giúp phân bổ đều ứng suất uốn từ mặt bích sang thành ống, đồng thời không làm thu hẹp thiết diện dòng chảy. Do đó, weld neck flange dn80 có độ bền cơ học vượt trội, chịu được áp lực cao, các va đập thủy lực và rung động mạnh của hệ thống bơm cao áp.

3. Blind Flange DN80 (Mặt bích mù)

Là loại mặt bích đặc, không có lỗ thông ở tâm. Công dụng duy nhất của blind flange dn80 là bịt kín các đầu ống chờ hoặc cô lập các phân đoạn đường ống trong quá trình kiểm tra áp lực. Khi cần mở rộng hoặc kéo dài đường ống trong tương lai, bạn chỉ cần tháo bulong mặt bích mù ra để đấu nối tiếp mà không cần cắt ống.

4. Threaded Flange DN80 (Mặt bích ren)

Loại bích này có lỗ tâm được tiện ren trong (thường theo chuẩn NPT hoặc BSPT), kết nối với ống bằng thao tác vặn xoắn cơ học mà hoàn toàn không cần dùng đến mối hàn nhiệt. Thường được sử dụng trong các khu vực đặc thù dễ cháy nổ (nơi cấm lửa hàn) hoặc hệ thống có áp lực trung bình thấp.

Thông số kỹ thuật quan trọng của bích thép DN80

Để mua hoặc thiết kế chính xác phụ kiện đường ống dn80, bạn cần làm chủ các thông số cơ bản sau:

• Kích thước danh nghĩa: DN80 (tương đương ống phi 90mm hoặc cỡ 3 inch).

• Hệ quy chiếu tiêu chuẩn: Tiêu chuẩn Nhật Bản (JIS), Tiêu chuẩn Châu Âu (DIN), Tiêu chuẩn Mỹ (ANSI).

• Cấp áp lực làm việc phổ biến: jis 10k dn80, din pn16 dn80, ansi class 150 dn80.

• Vật liệu chế tạo: Thép carbon thông dụng bích thép ss400, thép rèn cao cấp mặt bích a105, hoặc thép hợp kim.

Bảng thông số hình học mặt bích DN80 theo các tiêu chuẩn quốc tế

Vì sao cùng một cỡ ống DN80 nhưng số lỗ bulong và kích thước lại khác nhau?

Sự khác biệt nằm ở triết lý thiết kế của các quốc gia. Chuẩn ANSI Class 150 của Mỹ đối với cỡ DN80 chỉ quy định dùng 4 lỗ bulong nhưng kích thước đường kính bulong lớn và đĩa bích rất dày (23.9mm) để chịu mô-men xoắn. Ngược lại, chuẩn JIS 10K của Nhật phân bổ lực lên 8 lỗ bulong nhỏ hơn, giúp đĩa bích mỏng hơn (18mm) nhưng vẫn đạt khả năng giữ áp tương đương. Do đó, bạn không thể úp mặt bích JIS vào mặt bích ANSI để bắt bulong vì chúng hoàn toàn lệch tâm lỗ.

Tại sao cần đúng tiêu chuẩn drilling (khoan lỗ)?

Độ chính xác của drilling xác định việc bạn có thể kết nối mặt bích với các thiết bị phụ trợ (như van nhập khẩu) có sẵn trên hệ thống hay không. Sai lệch dù chỉ 1mm ở đường kính tâm lỗ (PCD) cũng khiến bulong bị kẹt, gây ứng suất xoắn phá hủy ren hoặc không thể xỏ qua được.

So sánh bích thép DN80 và bích inox DN80

Việc cân nhắc giữa hai dòng vật liệu này quyết định lớn đến bài toán kinh tế và kỹ thuật của dự án:

Phân tích ứng dụng từ chuyên gia kỹ thuật

• Khi nào nên dùng bích thép: Cho các hệ thống thông thường như đường ống phòng cháy chữa cháy, ống dẫn nước công nghiệp, hệ thống HVAC tuần hoàn kín. Đây là những môi trường dòng lưu chất không có tính ăn mòn hóa học cao, dùng bích thép giúp giảm thiểu tối đa tổng mức đầu tư cho công trình.

• Khi nào bắt buộc dùng bích inox: Đối với nhà máy chế biến thực phẩm, đường ống dẫn hóa chất, axit, dung môi hoặc nước thải chưa qua xử lý. Bích inox dn80 (inox 304, 316) ngăn chặn tình trạng thôi nhiễm oxit sắt vào dòng lưu chất và không bị mài mòn theo thời gian.



Vì sao bích thép DN80 phổ biến trong hệ thống công nghiệp?

Sản phẩm flange thép công nghiệp cỡ DN80 luôn là dòng phụ kiện có khối lượng giao dịch lớn nhất tại các kho vật tư cơ khí nhờ các lý do cốt lõi:

• Tối ưu chi phí: Phôi thép carbon dồi dào, quy trình sản xuất rèn đúc hàng loạt giúp giá thành bích thép DN80 cực kỳ cạnh tranh, rẻ hơn rất nhiều so với các dòng bích đồng hay inox.

• Độ bền cơ học cao: Thép carbon có khả năng chịu ứng suất nén và kéo cực tốt, không bị giòn gãy khi hệ thống đường ống xuất hiện các xung lực áp suất đột ngột.

• Dễ dàng gia công và kết cấu bền: Vật liệu thép bắt mối hàn rất tốt, tạo đường hàn ngấu, chắc chắn và dễ dàng mài sửa tại hiện trường công trường.

Vì sao hệ thống PCCC dùng đường ống DN80 và mặt bích thép rất nhiều?

Kích cỡ DN80 (phi 90) là kích thước tiêu chuẩn vàng cho các đường ống nhánh và trục cấp nước chữa cháy tầng của các tòa nhà, đảm bảo lưu lượng và vận tốc nước phun dập lửa theo tiêu chuẩn TCVN. Việc sử dụng mặt bích pccc dn80 bằng thép giúp chịu được áp suất cao từ bơm bù áp (thường duy trì ổn định ở mức 10 bar - 14 bar) và đảm bảo tính liên kết vững chắc khi có rung động dòng chảy cực đại.

Tại sao hệ thống nước công nghiệp ưu tiên bích thép?

Nước công nghiệp tuần hoàn thô có khối lượng lớn. Bích thép cung cấp khả năng chịu tải trọng tĩnh tốt khi treo toàn bộ hệ thống ống phi 90 lên trần nhà xưởng thông qua các giá đỡ ty ren, hạn chế hiện tượng xệ vỡ mối nối.

Ứng dụng thực tế và sơ đồ lắp đặt

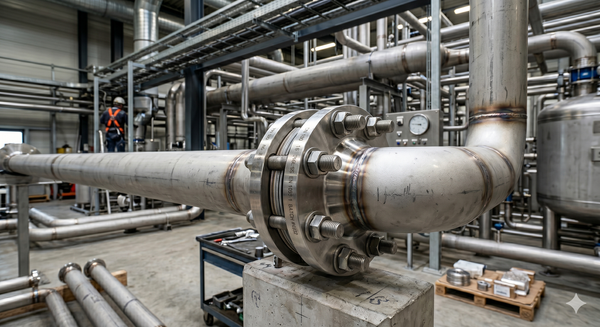

Mặt bích thép DN80 xuất hiện dày đặc trong các bản vẽ cơ điện (ME) và piping nhà máy:

• Trạm bơm tăng áp: Lắp ở đầu hút và đầu đẩy của máy bơm nước công nghiệp để nối với hệ thống đường ống trục.

• Kết nối van công nghiệp: Định vị các dòng van cổng, van bướm tay gạt/tay quay cỡ DN80 vào mạng lưới cấp nước chính.

• Hệ thống xử lý nước thải: Sử dụng bích thép mạ kẽm ở các công đoạn xử lý cơ học ban đầu để điều hướng dòng chảy áp lực trung bình.



Sai lầm thường gặp và hệ quả rủi ro khi thi công

Quá trình lắp đặt flange công nghiệp dn80 rất dễ phát sinh lỗi nếu công nhân thao tác sai quy trình:

1. Hàn mặt bích không đồng tâm: Mặt bích bị hàn nghiêng so với trục vuông góc của ống, làm bẻ cong các bulong khi siết, tạo khe hở hình chêm gây rò rỉ dòng chảy.

2. Siết bulong không đều lực: Siết chặt một lỗ bulong trước rồi mới siết lỗ bên cạnh, khiến đĩa bích bị vênh cục bộ, làm dập gioăng đệm cao su tại một điểm.

3. Dùng sai áp lực thiết kế: Lắp bích tiêu chuẩn chịu áp PN10 vào đường ống thử áp lên tới 20 bar, dẫn đến hiện tượng nứt gãy thân bích hoặc bung toàn bộ bulong kết nối.

Hệ quả là hệ thống phải dừng vận hành đột xuất để khắc phục, gây tổn thất kinh tế do gián đoạn sản xuất và nguy hiểm đến an toàn lao động tại khu vực có áp lực cao.

Hướng dẫn chọn bích thép DN80 đúng kỹ thuật

Để bộ phận thu mua hoặc kỹ thuật hiện trường chọn đúng chủng loại sản phẩm, hãy áp dụng checklist 5 bước tiêu chuẩn:

• Bước 1: Xác định tiêu chuẩn mặt bích của thiết bị hiện có: Kiểm tra xem van hoặc máy bơm đang dùng chuẩn JIS, DIN hay ANSI để mua mặt bích đồng bộ về sơ đồ lỗ lỗ khoan bulong.

• Bước 2: Xác định áp lực làm việc thực tế: Chọn cấp áp lực phù hợp (PN10, PN16 hoặc Class 150), đảm bảo áp suất làm việc tối đa của hệ thống nằm dưới giới hạn định mức của bích.

• Bước 3: Chọn vật liệu phù hợp môi trường lưu chất: Thép đen sơn chống gỉ cho môi trường khô ráo, mạ kẽm nhúng nóng cho môi trường ẩm ướt ngoài trời, hoặc đổi sang inox nếu dẫn môi chất ăn mòn.

• Bước 4: Xác định kiểu cấu tạo mặt bích: Lựa chọn bích hàn trượt (Slip-On) để dễ thi công cho các đường ống thông thường, hoặc bích mù (Blind) nếu muốn chặn cuối đường ống.

• Bước 5: Đồng bộ thông số kích thước bulong và gioăng: Chọn mua đúng size bulong (ví dụ bulong M16 cho bích JIS 10K DN80) và vòng đệm gasket có độ dày, chất liệu tương thích.

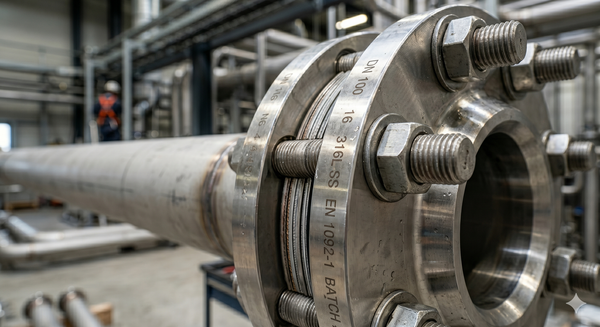

Lưu ý khi lắp đặt bích thép DN80 tại hiện trường

• Siết bulong theo sơ đồ hình sao (đối xứng): Luôn siết các cặp bulong đối diện nhau theo từng nấc tăng dần (30% -> 60% -> 100% lực) để đĩa bích ép phẳng đều lên bề mặt gioăng.

• Kiểm tra độ thẳng hàng (Alignment): Tuyệt đối không dùng lực siết của bulong để cưỡng ép kéo hai đầu ống lệch tâm lại gần nhau.

• Sơn chống gỉ mối hàn ngoài trời: Thép carbon rất dễ oxy hóa. Sau khi hàn xong, cần mài sạch xỉ hàn và sơn tối thiểu một lớp chống gỉ, một lớp sơn màu để bảo vệ gốc mối nối khỏi tác động thời tiết.

• Test áp hệ thống: Bắt buộc thực hiện thử kín bằng nước (Hydrotest) theo tiêu chuẩn kiểm định trước khi nghiệm thu bàn giao công trình.



Câu hỏi thường gặp về bích thép DN80 (FAQ)

Bích thép DN80 là gì?

Là phụ kiện cơ khí bằng thép dạng đĩa tròn, dùng để liên kết đường ống kích cỡ DN80 với các đoạn ống khác hoặc kết nối thiết bị van, máy bơm thông qua hệ thống bulong siết.

Kích thước DN80 tương đương phi bao nhiêu mm?

DN80 là đường kính danh nghĩa trong. Đối với các tiêu chuẩn ống thép hiện nay, kích thước đường kính ngoài thực tế của ống sẽ dao động trong khoảng từ 89mm đến 90mm (thường gọi là ống phi 90).

Bích thép DN80 có mấy loại tiêu chuẩn đục lỗ lỗ bulong?

Có 3 hệ tiêu chuẩn đục lỗ phổ biến nhất tại thị trường Việt Nam là tiêu chuẩn Nhật Bản (JIS 10K - 8 lỗ bulong), tiêu chuẩn châu Âu (DIN PN16 - 8 lỗ bulong khác khoảng cách tâm) và tiêu chuẩn Mỹ (ANSI Class 150 - 4 lỗ bulong).

Khi nào tôi nên đổi từ bích thép sang dùng bích inox?

Bạn nên chuyển sang dùng bích inox khi hệ thống dẫn các lưu chất có tính ăn mòn cao như axit, hóa chất tẩy rửa, nước muối hoặc trong ngành yêu cầu vệ sinh an toàn nghiêm ngặt như chế biến thực phẩm, nước giải khát, y tế.

Áp lực tối đa mà bích thép DN80 chịu được là bao nhiêu?

Tùy thuộc vào thông số dập trên thân bích. Dòng bích thông dụng DIN PN16 chịu áp tối đa 16 bar, dòng JIS 10K chịu áp tối đa 10 bar, và dòng áp lực cao Class 150 có thể vận hành ổn định ở mức áp suất lên tới xấp xỉ 20 bar trong điều kiện nhiệt độ thường.

Kết luận

Bích thép DN80 giữ vai trò mắt xích không thể thay thế trong các giải pháp thi công đường ống công nghiệp nhờ sự cân bằng hoàn hảo giữa độ bền cơ học vững chắc, tính linh hoạt khi tháo lắp bảo trì và giá trị kinh tế tối ưu. Việc thấu hiểu tường tận thông số drilling, áp lực định mức và quy trình siết lực chuẩn kỹ thuật chính là nền tảng cốt lõi giúp các kỹ sư xây dựng nên những công trình piping an toàn, bền bỉ theo thời gian.
