Bích thép rỗng DN150: Thông số kỹ thuật và cẩm nang lựa chọn tối ưu cho hệ thống công nghiệp

Vì sao bích thép rỗng DN150 được dùng phổ biến?

Trong quá trình thiết kế và thi công các mạng lưới đường ống công nghiệp, việc kết nối các phân đoạn ống có kích thước trung bình và lớn luôn đòi hỏi một giải pháp vừa chắc chắn vừa linh hoạt. Thực tế tại các nhà máy xử lý nước, trạm bơm hay các dây chuyền sản xuất, nhu cầu kết nối đường ống DN150 với các thiết bị như van công nghiệp, máy bơm hay đồng hồ đo lưu lượng là vô cùng lớn. Điểm đặc thù của các vị trí này là tần suất cần tháo lắp để bảo trì, kiểm tra định kỳ hoặc thay thế cấu kiện lỗi rất cao, khiến việc hàn chết cố định trở nên bất khả thi và kém cơ động.

Tuy nhiên, nếu người phụ trách vật tư hoặc kỹ sư hiện trường không nắm vững kỹ thuật, hệ thống rất dễ gặp phải các rắc rối nghiêm trọng. Phổ biến nhất là tình trạng đặt mua sai tiêu chuẩn hình học dẫn đến việc lệch tâm lỗ bulong, không thể kết nối hai đầu bích lại với nhau. Nghiêm trọng hơn, việc lựa chọn sai cấp áp lực chịu tải sẽ trực tiếp phá hủy cấu trúc làm kín, gây ra hiện tượng rò rỉ lưu chất, làm gián đoạn vận hành và đe dọa an toàn lao động.

Để giải quyết triệt để những bài toán này, bích thép rỗng dn150 chính là câu trả lời hoàn hảo nhất. Được thiết kế như một giải pháp kết nối cơ khí tiêu chuẩn, cấu kiện này mang đến khả năng chịu lực vượt trội cùng sự tiện lợi tối đa khi thi công. Bài viết này sẽ mang đến cho bạn góc nhìn chuyên sâu từ chuyên gia để hiểu rõ bản chất, thông số và cách ứng dụng mặt bích thép dn150 một cách chuẩn xác nhất.

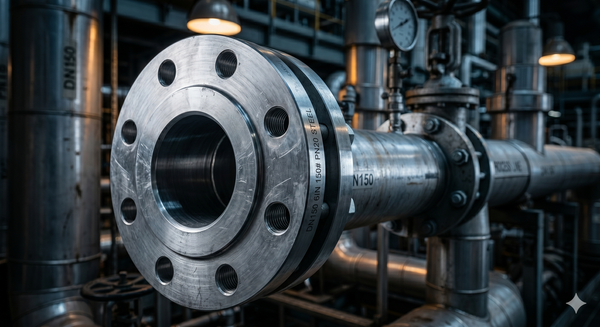

Bích thép rỗng DN150 là gì? Kiến thức nền tảng từ chuyên gia

Để tối ưu hóa thông tin kỹ thuật, chúng ta cần định nghĩa một cách tường minh và chuẩn xác về cấu kiện này. Bích thép rỗng DN150 là loại flange dùng để kết nối đường ống DN150 thông qua bulong và gasket trong hệ thống công nghiệp. Trong ngôn ngữ kỹ thuật, sản phẩm này còn được gọi là flange dn150 hay bích thép dn150. Nó đóng vai trò là cầu nối liên kết các trục ống hoặc thiết bị trong các môi trường lưu chất đa dạng như nước sạch, hơi nóng, dầu khí và hóa chất.

Khi tiếp cận bản vẽ kỹ thuật, thông số "DN150" cần được hiểu đúng bản chất là kích thước đường kính danh nghĩa (Nominal Diameter) của đường ống, tương đương với kích thước khoảng 6 inch (6") theo hệ đo lường quốc tế. Đường kính danh nghĩa này không phản ánh chính xác tuyệt đối kích thước lòng trong hay lòng ngoài bằng milimet, mà là một quy ước chuẩn hóa để các nhà sản xuất phụ kiện tạo ra các sản phẩm đồng bộ.

Nguyên lý thiết kế của hệ thống liên kết này dựa trên sự kết hợp của ba thành tố cơ bản:

• Hai mặt bích đối ứng: Một chiếc được hàn hoặc bắt ren cố định vào đầu ống, chiếc còn lại gắn vào đầu van hoặc đoạn ống kế tiếp.

• Hệ thống bulong chịu lực: Được xỏ qua các lỗ bích và siết chặt theo vòng tròn để tạo lực ép cơ học.

• Vòng đệm làm kín (Gasket flange): Được đặt ở giữa hai bề mặt bích, chịu lực nén để điền đầy các khe hở, ngăn chặn tuyệt đối lưu chất thoát ra ngoài.

Vậy vì sao trong các thiết kế hiện đại, người ta lại ưu tiên sử dụng mặt bích công nghiệp thay vì phương pháp hàn nối đầu trực tiếp? Flange DN150 giúp việc tháo lắp, bảo trì và thay thế thiết bị trong hệ thống đường ống trở nên dễ dàng hơn so với hàn cố định. Khi một chiếc van bị kẹt hoặc máy bơm cần bảo dưỡng, kỹ thuật viên chỉ cần tháo hệ thống bulong là có thể đưa thiết bị ra ngoài mà không cần cắt ống, giúp rút ngắn thời gian dừng máy của nhà máy xuống mức tối thiểu.

Thông số kỹ thuật của bích thép rỗng DN150

Việc đối chiếu các thông số hình học trên mặt bích thép trước khi mua hàng giúp bạn loại bỏ 100% rủi ro sai lệch kích thước tại công trường. Dưới đây là các thông số quy chuẩn của dòng bích này theo các hệ tiêu chuẩn phổ biến:

Kích thước hình học theo các tiêu chuẩn quốc tế

Tùy thuộc vào xuất xứ của thiết bị và bản vẽ thiết kế, bích DN150 được chế tạo dựa trên các bộ khung tiêu chuẩn khác nhau như JIS flange dn150 (Nhật Bản), ANSI flange dn150 (Mỹ), DIN flange dn150 (Đức/Châu Âu), hay tiêu chuẩn BS (Anh). Các thông số cơ bản bao gồm đường kính ngoài (OD), đường kính tâm lỗ bulong (PCD), số lượng lỗ và độ dày tấm bích.

Các phân cấp áp lực làm việc (Pressure Ratings)

Sản phẩm được định cấu hình theo các mức chịu áp từ thấp đến cao để tối ưu hóa chi phí cho từng phân đoạn hệ thống:

• Hệ châu Âu (DIN/BS): Phổ biến với các cấp PN10, PN16, PN25, PN40.

• Hệ Mỹ (ANSI/ASME): Phổ biến với Class 150, Class 300.

• Hệ Nhật Bản (JIS): Phổ biến với các cấp 5K, 10K, 16K, 20K.

Vật liệu sản xuất phổ biến

• Flange thép carbon: Mác thép thông dụng như SS400, A105, thường được xử lý bề mặt bằng công nghệ thép mạ kẽm (mạ điện phân hoặc mạ kẽm nhúng nóng) hoặc sơn đen để chống ăn mòn từ môi trường tự nhiên.

• Flange inox dn150: Chế tạo từ flange inox 304 hoặc flange inox 316, chuyên trị các môi trường có tính xâm thực mạnh, yêu cầu độ bền hóa học tuyệt đối hoặc tiêu chuẩn vi sinh.

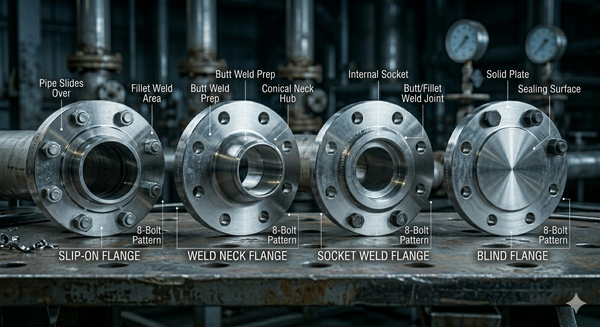

Các kiểu flange DN150 thường gặp

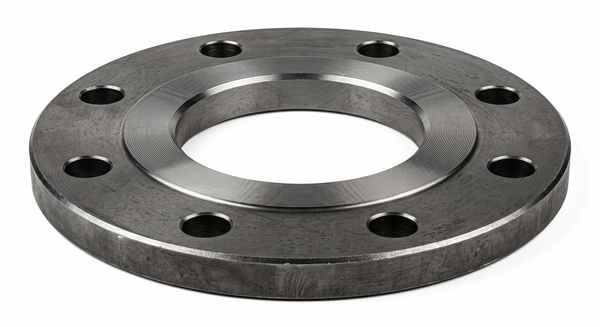

• Slip on flange dn150: Dạng bích rỗng phẳng hàn trượt, ống đút lọt vào trong lòng bích rồi hàn hai đường nội - ngoại. Đây là dòng bích rỗng chiếm sản lượng lớn nhất nhờ tính dễ thi công.

• Weld neck flange dn150: Dạng bích cổ hàn đối đầu, có phần cổ côn vát để hàn trực tiếp vào đầu ống, chuyên dùng cho các vị trí có độ rung lắc mạnh và flange áp lực cao.

• Lưu ý phân biệt: Ngoài dòng bích rỗng, kích thước DN150 còn có dòng blind flange (bích mù, đúc đặc) dùng để khóa cuối đường ống hoặc các đầu chờ công nghệ.

Phân tích chuyên sâu: Phân loại và so sánh các tiêu chuẩn bích DN150

Để hiểu rõ tại sao không nên lắp lẫn các tiêu chuẩn bích và vì sao kích thước này lại được ưa chuộng, chúng ta cần phân tích sâu dưới góc độ cơ khí chế tạo.

Phân loại bích rỗng DN150 theo phương pháp liên kết và vật liệu

Trên thị trường, dòng bích rỗng 6 inch này được phân loại rất chi tiết để đáp ứng từng điều kiện môi chất cụ thể:

• Theo phương pháp kết nối: Dòng hàn trượt (Slip-on) chiếm ưu thế ở các hệ thống nước, PCCC; dòng hàn cổ (Weld neck) thống trị ở hệ thống hơi quá nhiệt; dòng bắt ren (Threaded) dùng cho các vị trí đặc thù không được phép gia nhiệt hàn.

• Theo vật liệu và môi trường: Thép đen dùng cho hệ thống dầu và khí; thép mạ kẽm dùng cho hệ thống nước và PCCC; inox dùng cho ngành hóa chất, thực phẩm và xử lý nước thải nguy hại.

So sánh trực quan thông số hình học giữa các tiêu chuẩn bích rỗng DN150

Một sai lầm rất phổ biến là kỹ thuật viên cho rằng bích cùng size DN150 thì có thể lắp chung với nhau. Hãy cùng nhìn vào bảng so sánh khoảng cách tâm lỗ (pcd) và số lỗ bulong dưới đây để thấy sự khác biệt:

Dựa vào bảng dữ liệu, ta thấy dù có cùng số lượng 8 lỗ bulong và khoảng cách tâm lỗ PCD giữa chuẩn JIS 10K và DIN PN16 trùng nhau (240mm), nhưng đường kính ngoài (OD) và đường kính lỗ xỏ bulong lại có sự chênh lệch nhỏ. Đặc biệt, tiêu chuẩn ANSI có thông số PCD hoàn toàn lệch biệt (241.3mm). Do đó, việc cố tình lắp lẫn giữa bích chuẩn JIS và ANSI sẽ khiến bulong bị kẹt, lệch tâm trục, không thể siết chặt đều bề mặt làm kín, dẫn đến nguy cơ phá hủy gioăng đệm và rò rỉ lưu chất khi hệ thống tăng áp. Việc đồng bộ tiêu chuẩn giúp phân bổ lực ép cơ học đồng đều, đảm bảo an toàn tuyệt đối cho toàn bộ cấu trúc kết nối đường ống.

Vì sao kích thước DN150 là "điểm chạm" lý tưởng trong công nghiệp?

Kích thước ống danh nghĩa DN150 (phi 168mm) được coi là kích thước chiến lược trong thiết kế hệ thống cơ điện công nghiệp. Đường ống này có diện tích mặt cắt lòng ống đủ lớn để luân chuyển khối lượng lưu chất khổng lồ cho các trục chính nhà máy mà không làm gia tăng quá mức tổn thất áp suất do ma sát thành ống.

Đồng thời, trọng lượng và kích thước tổng thể của phụ kiện bích DN150 vẫn nằm trong tầm kiểm soát thi công bằng nhân lực và các thiết bị nâng hạ cơ bản tại công trường, không đòi hỏi các thiết bị cẩu siêu trọng như các dòng bích DN300 trở lên. Thêm vào đó, tuổi thọ của bích phụ thuộc rất lớn vào vật liệu chế tạo. Một chiếc bích bằng thép carbon chất lượng cao hoặc inox được gia công chính xác sẽ chống lại hiện tượng mỏi cơ học tốt hơn, giúp hệ thống vận hành liên tục hàng chục năm mà không cần thay thế.

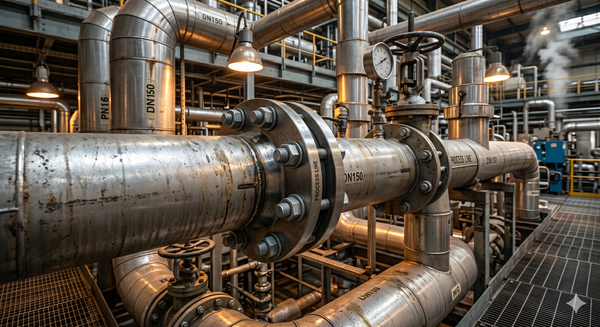

Ứng dụng thực tế của bích thép rỗng DN150

Sở hữu những ưu điểm vượt trội về độ bền và tính tiện dụng, dòng bích rỗng 6 inch này là lựa chọn hàng đầu trong nhiều phân khúc công nghiệp:

• Hệ thống cấp thoát nước và xử lý nước thải đô thị: Sử dụng để kết nối các trục đường ống bơm chính từ nhà máy nước ra mạng lưới tiêu thụ, kết nối các bồn lọc áp lực và trạm xử lý nước thải tập trung.

• Hệ thống phòng cháy chữa cháy (PCCC): Đường ống DN150 thường được chọn làm trục ống chính dẫn nước từ bể chứa và cụm bơm trung tâm đi qua các tòa nhà cao tầng, xưởng sản xuất lớn trước khi chia ra các nhánh nhỏ.

• Nhà máy nhiệt điện, dệt nhuộm (Hệ thống hơi nóng): Dùng bích cổ hàn thép đúc chịu nhiệt để kết nối các đường ống dẫn hơi bão hòa, hơi quá nhiệt từ lò hơi đến các thiết bị công nghệ.

• Ngành công nghiệp dầu khí và hóa chất: Sử dụng flange inox 316 DN150 trên các bồn chứa, cầu cảng nhập liệu hoặc các đường ống truyền tải hóa chất có tính ăn mòn cao.

Những sai lầm thường gặp và checklist kỹ thuật lựa chọn

Để đảm bảo hiệu quả đầu tư và loại bỏ các rủi ro vận hành, bạn cần lưu ý những sai sót kinh điển và áp dụng quy trình kiểm tra nghiêm ngặt dưới đây:

Các sai lầm thường gặp khi chọn mua và lắp đặt

1. Mơ hồ về tiêu chuẩn: Chỉ báo cho nhà cung cấp là "bán cho tôi bích thép rỗng DN150" mà không chỉ rõ là chuẩn JIS, ANSI hay DIN, dẫn đến việc nhận hàng về không thể lắp vừa vào van có sẵn.

2. Siết bulong không đều tay: Thợ thi công siết chặt các bulong liền kề nhau thay vì siết theo hình ngôi sao (đối xứng). Điều này làm mặt bích bị bập bênh, một bên gioăng bị ép quá chặt gây rách, bên còn lại bị lỏng gây hở.

3. Bỏ qua việc kiểm tra gasket: Sử dụng lại gioăng cao su cũ đã bị chai cứng hoặc chọn gioăng cao su thông thường cho hệ thống dầu, khiến gioăng bị lưu chất ăn mòn và phân hủy nhanh chóng.

Checklist chọn bích DN150 chuẩn chuyên gia

Trước khi tiến hành chốt đơn hàng vật tư, hãy chắc chắn bạn đã tích đủ các nội dung trong checklist kỹ thuật sau:

•  Bước 1: Xác định môi chất hoạt động (Nước, hóa chất, hay hơi nóng) để chọn đúng loại vật liệu (Thép mạ kẽm, inox 304 hay inox 316).

•  Bước 2: Kiểm tra áp suất vận hành tối đa của hệ thống để chọn cấp áp lực bích phù hợp (Ví dụ: hệ thống chạy 12 bar cần chọn bích cấp 10K hoặc PN16, không chọn cấp 5K).

•  Bước 3: Xác định nhiệt độ dòng lưu chất để chọn loại bích và loại gioăng đi kèm chịu được nhiệt độ thiết kế.

• Bước 4: Đồng bộ tuyệt đối tiêu chuẩn bích với tiêu chuẩn của các thiết bị hiện tại (Van, máy bơm, bích đối ứng phải cùng một hệ tiêu chuẩn).

•  Bước 5: Chọn đúng kiểu kết nối (Hàn trượt Slip-on cho hệ thông dụng, hàn cổ Weld neck cho hệ áp lực cao).

•  Bước 6: Đo đạc thông số thực tế nếu mua hàng thay thế cho hệ thống cũ để đảm bảo độ chính xác tuyệt đối.

Lời khuyên thực tế: Hãy gửi bản vẽ kỹ thuật chi tiết hoặc hình ảnh thực tế của cụm thiết bị cần kết nối cho bộ phận kỹ thuật của đơn vị cung ứng. Việc này giúp bạn được tư vấn dòng bích có độ dày và tiêu chuẩn hình học chính xác nhất, tránh lãng phí thời gian và chi phí đổi trả.

Câu hỏi thường gặp về bích thép rỗng DN150 (FAQ)

1. Kích thước DN150 tương đương với bao nhiêu inch và phi bao nhiêu?

Kích thước danh nghĩa DN150 tương đương với 6 inch (6") theo hệ đo lường quốc tế. Đối với các loại ống thép tiêu chuẩn, bích DN150 sẽ kết nối phù hợp với đường ống có đường kính ngoài thực tế (OD) xấp xỉ 168.3 mm (thường gọi là ống phi 168).

2. Mặt bích DN150 chịu được áp lực tối đa là bao nhiêu?

Khả năng chịu áp tối đa phụ thuộc vào cấp áp lực (Pressure Rating) được dập trên mặt bích. Ví dụ, bích tiêu chuẩn JIS 10K hoặc DIN PN16 chịu được áp lực làm việc tối đa trong điều kiện bình thường là 16 bar (khoảng 16 kg/cm²). Các dòng bích cao cấp như Class 300 có thể chịu áp lực lên tới hơn 40 bar.

3. Có thể lắp lẫn mặt bích chuẩn JIS với bích chuẩn ANSI được không?

Không thể lắp lẫn được. Mặc dù chúng có cùng số lượng 8 lỗ bulong cho kích thước 6 inch, nhưng khoảng cách đường tâm lỗ bulong (PCD) và đường kính ngoài của hai tiêu chuẩn này hoàn toàn lệch nhau, khiến bạn không thể xỏ đồng thời các bulong qua hai mặt bích.

4. Khi nào nên chọn bích thép carbon mạ kẽm và khi nào nên chọn bích inox?

Bích thép mạ kẽm là lựa chọn tối ưu cho hệ thống nước sạch, hệ thống phòng cháy chữa cháy (PCCC) nhờ khả năng chịu lực tốt và chi phí đầu tư tiết kiệm. Bích inox (304 hoặc 316) bắt buộc phải sử dụng khi đường ống dẫn các môi chất có tính ăn mòn cao như hóa chất, nước thải chưa xử lý, hoặc trong các ngành yêu cầu độ sạch tuyệt đối như chế biến thực phẩm, dược phẩm.

5. Bích thép rỗng DN150 thường được ứng dụng cho hệ thống gì?

Dòng bích này được ứng dụng rộng rãi trong các hệ thống đường ống trục chính của nhà máy như: mạng lưới cấp thoát nước công nghiệp, hệ thống đường ống cứu hỏa, đường ống dẫn dầu, dẫn khí gas và hệ thống ống dẫn hơi nước của lò hơi, trạm nhiệt.

Tổng kết và giải pháp mua sắm an toàn

Bích thép rỗng DN150 đóng vai trò là cấu kiện xương sống kỹ thuật, đảm bảo tính kết nối an toàn, kín khít và linh hoạt cho các hệ thống đường ống công nghiệp hiện đại. Việc lựa chọn chính xác tiêu chuẩn hình học, mác vật liệu và cấp áp lực thiết kế không chỉ giúp hệ thống của bạn vận hành ổn định mà còn là chìa khóa vàng giúp tối ưu hóa chi phí thi công và bảo dưỡng dài hạn.
