Bịt Ống HDPE: Giải Pháp Tối Ưu Bảo Vệ Và Duy Trì Áp Lực Hệ Thống

Trong quá trình thi công và vận hành mạng lưới cấp thoát nước, việc đảm bảo độ kín tuyệt đối cho toàn bộ tuyến ống là yếu tố sống còn. Một trong những phụ kiện hdpe nhỏ gọn nhưng đóng vai trò cốt lõi trong việc này chính là bịt ống hdpe. Dù chỉ là một cấu kiện phụ trợ, nắp bịt ống hdpe lại quyết định trực tiếp đến hiệu suất vận hành, khả năng chịu áp và độ bền cơ học của toàn bộ hệ thống lưu chất.

Vì sao hệ thống HDPE cần sử dụng bịt ống?

Trong thực tế thi công, không phải lúc nào một tuyến ống cũng được vận hành liên tục từ điểm đầu đến điểm cuối ngay lập tức. Chúng ta thường xuyên gặp phải các tình huống kỹ thuật bắt buộc phải cô lập hoặc đóng kín đường ống:

• Tình huống đầu chờ chưa sử dụng: Khi lắp đặt mạng lưới cấp nước cho các khu đô thị hoặc nhà máy, nhiều nhánh ống được thiết kế sẵn để mở rộng trong tương lai. Lúc này, đầu chờ cần được bịt kín để chờ đấu nối.

• Kết thúc tuyến ống: Tại điểm cuối cùng của một trục đường ống phân phối, hệ thống cần một điểm chặn cố định để tạo áp lực nước ổn định.

• Bịt tạm khi sửa chữa, bảo trì: Khi một phân đoạn ống bị sự cố, kỹ sư cần cắt cô lập và sử dụng đầu bịt tạm thời nhằm ngăn dòng chảy ngược hoặc tránh thất thoát lưu chất trong quá trình hàn nối.

Nếu không sử dụng đầu bịt hdpe chuyên dụng hoặc sử dụng các biện pháp thô sơ như quấn bạt, bịt gỗ, hệ thống sẽ ngay lập tức đối mặt với hàng loạt rủi ro nghiêm trọng:

• Rò rỉ lưu chất: Gây lãng phí tài nguyên và làm sụt giảm áp suất vận hành của toàn tuyến.

• Bụi bẩn, đất cát và dị vật lọt vào hệ thống: Điều này làm ô nhiễm nguồn nước sạch hoặc gây tắc nghẽn các thiết bị van, đồng hồ đo phía sau.

• Hiện tượng búa nước gây bung đầu bịt: Áp lực dòng chảy đột ngột tăng cao (hiện tượng áp lực xung kích) sẽ dễ dàng làm vỡ hoặc thổi bay các kết cấu chặn không đạt chuẩn, gây ngập úng và mất an toàn lao động.

Vì vậy, bịt ống nhựa hdpe chính là giải pháp kỹ thuật tiêu chuẩn, tuy nhỏ nhưng mang lại tầm ảnh hưởng lớn đến độ kín khít và tuổi thọ của toàn bộ công trình ngầm.

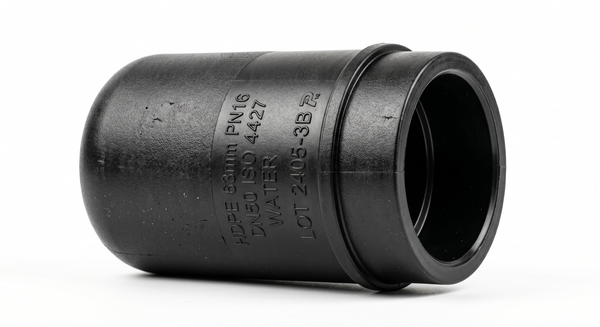

Bịt ống HDPE là gì?

Định nghĩa kỹ thuật: Bịt ống HDPE (hay còn gọi là nắp bịt hdpe, đầu chụp hdpe) là phụ kiện ngành nước dùng để đóng kín phần đầu cuối của đường ống HDPE nhằm ngăn chặn hoàn toàn sự rò rỉ của chất lỏng hoặc chất khí bên trong hệ thống, đồng thời bảo vệ đường ống khỏi các tác nhân xâm nhập từ môi trường bên ngoài.

Về mặt chức năng, phụ kiện này không chỉ đơn thuần là "nút chặn" mà còn gánh vác ba nhiệm vụ kỹ thuật cốt lõi: ngăn rò rỉ tuyệt đối, bảo vệ lòng ống sạch sẽ và duy trì áp lực làm việc ổn định cho toàn mạng lưới.

Để đáp ứng các tiêu chuẩn khắt khe trong môi trường công nghiệp, phụ kiện nhựa hdpe này được sản xuất hoàn toàn từ hạt nhựa HDPE (High-Density Polyethylene) mật độ cao. Nhờ cấu trúc phân tử mạch thẳng đặc trưng, vật liệu mang lại cho đầu bịt những đặc tính cơ lý vượt trội:

• Chịu áp lực cơ học tốt: Không bị biến dạng dưới tác động của áp suất lòng ống.

• Kháng hóa chất nghiêm ngặt: Không bị ăn mòn bởi axit, kiềm hay các dung dịch muối trong nước thải.

• Chống ăn mòn và kháng tia UV: Đảm bảo không bị giòn gãy hay lão hóa khi chôn ngầm dưới lòng đất hoặc phơi ngoài trời.

Nguyên lý hoạt động và cấu tạo của bịt ống HDPE

Để hiểu vì sao một cấu kiện đơn giản lại chịu được áp lực thủy tĩnh lên tới hàng chục bar, chúng ta cần phân tích sâu về cấu tạo và nguyên lý liên kết của nó.

Cấu tạo kỹ thuật

Một chiếc đầu chụp hdpe tiêu chuẩn gồm có 3 phần chính:

1. Thân bịt (vòm chịu lực): Thường có thiết kế dạng vòm cong mềm mại để phân phối đều lực ép của dòng lưu chất, giảm thiểu tập trung ứng suất tại một điểm.

2. Phần kết nối: Đoạn hình trụ có đường kính tương thích hoàn toàn với đường kính ngoài (OD) hoặc đường kính trong của ống HDPE cần bịt.

3. Bề mặt tiếp xúc (Hàn hoặc Ren): Khu vực được xử lý bề mặt nhẵn mịn để thực hiện quá trình gia nhiệt (đối với hệ hàn) hoặc khía ren chính xác (đối với hệ ren cơ khí).

Nguyên lý hoạt động

Bịt ống HDPE hoạt động dựa trên nguyên lý tạo độ kín tuyệt đối bằng cách đồng bộ hóa vật liệu. Khi được kết nối với ống chính thông qua phương pháp hàn nhiệt, phần nhựa của ống và phần nhựa của đầu bịt nóng chảy hòa lẫn vào nhau. Sau khi nguội, chúng kết tinh thành một khối polyme đồng nhất, xóa bỏ hoàn toàn ranh giới giữa hai phụ kiện. Do đó, điểm kết nối không còn là "mối nối" mà đã trở thành chính thân ống.

Vì sao nhựa HDPE phù hợp tối đa cho các hệ thống áp lực?

Bí mật nằm ở tính đàn hồi cốt lõi của vật liệu. Khác với thép hay bê tông dễ bị nứt vỡ khi áp lực thay đổi đột ngột, nhựa HDPE có khả năng co giãn nội tại nhẹ. Khi xảy ra hiện tượng búa nước (Water Hammer), dải phân tử HDPE sẽ hấp thụ và tự giảm chấn (giảm sốc áp lực), bảo vệ đầu chặn không bị nứt tẻ. Đồng thời, mối hàn nhiệt đồng nhất đảm bảo rằng nếu ống chịu được áp lực bao nhiêu thì vị trí bịt hàn hdpe cũng chịu được mức áp lực tương đương.

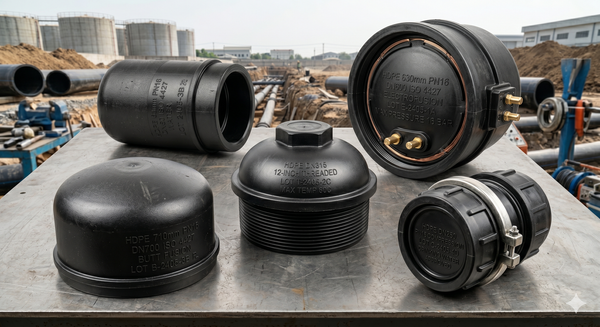

Các loại bịt ống HDPE phổ biến hiện nay

Tùy thuộc vào biện pháp thi công, đường kính ống và áp suất vận hành, các kỹ sư sẽ lựa chọn một trong bốn loại phụ kiện nối hdpe dưới đây:

1. Bịt hàn đối đầu HDPE

Đây là dòng phụ kiện được ứng dụng nhiều nhất trong các dự án hạ tầng lớn. Người ta sử dụng máy hàn thủy lực để gia nhiệt nóng chảy đầu ống và đầu chặn, sau đó ép chặt chúng lại với nhau.

• Ưu điểm: Độ bền mối nối bằng 100% thân ống, tạo độ kín khít tuyệt đối, chịu được áp lực cực lớn (PN10, PN16, PN20).

• Ứng dụng: Các trục ống dẫn nước bằng HDPE đường kính lớn (từ DN110 trở lên).

2. Bịt điện trở HDPE (Electrofusion Cap)

Dòng sản phẩm cao cấp này tích hợp sẵn các cuộn dây điện trở cỡ nhỏ bên trong phom nhựa. Khi cấp nguồn điện phù hợp từ máy hàn chuyên dụng, các vòng dây này sẽ sinh nhiệt và tự động làm chảy lớp nhựa tiếp xúc để tạo liên kết.

• Ưu điểm: Thi công cực kỳ nhanh chóng, độ chính xác cao tuyệt đối, không phụ thuộc nhiều vào tay nghề thợ, hoạt động hoàn hảo trong không gian chật hẹp.

• Ứng dụng: Hệ thống ống dẫn khí gas, ống cấp nước áp lực cao đô thị.

3. Bịt ren HDPE

Loại đầu bịt này sử dụng các vòng ren (ren trong hoặc ren ngoài) để liên kết với ống thông qua các bước ren tiêu chuẩn.

• Ưu điểm: Tháo lắp cực kỳ dễ dàng bằng tay hoặc dụng cụ vặn vặn ren thông thường, có thể tái sử dụng nhiều lần.

• Ứng dụng: Chủ yếu dùng cho hệ thống ống hdpe dân dụng, đường ống tưới tiêu nông nghiệp, kích thước nhỏ từ DN20 đến DN63.

4. Bịt cơ khí (Compression Cap)

Hoạt động bằng cơ chế xiết gioăng cao su. Khi vặn chặt nắp ngoài, vòng cao su bên trong sẽ bị nén lại và ôm chặt lấy thành ống để tạo độ kín.

• Ưu điểm: Không cần dùng tới bất kỳ loại máy hàn hay nguồn điện nào, cực kỳ cơ động trong sửa chữa ứng cứu sự cố.

Bảng so sánh tổng quan các loại bịt ống HDPE:

Thông số kỹ thuật cần quan tâm khi chọn bịt HDPE

Việc lựa chọn sai thông số kỹ thuật của nắp chụp hdpe là nguyên nhân hàng đầu dẫn đến các sự cố phá hủy hệ thống trên công trường. Khi đặt hàng phụ kiện, bạn bắt buộc phải kiểm tra kỹ 5 thông số sau:

Kích thước danh nghĩa (DN)

Đường kính của đầu bịt phải trùng khớp với đường kính ngoài thực tế của ống nhựa HDPE (ví dụ: Ống DN90 phải đi với đầu bịt DN90). Dải kích thước của phụ kiện này cực kỳ rộng, kéo dài từ DN20 đến DN1200.

Áp suất danh nghĩa (PN - Nominal Pressure)

Là áp suất làm việc liên tục tối đa của phụ kiện ở nhiệt độ 20°C, đơn vị tính là Bar. Các cấp áp lực phổ biến gồm: PN6, PN10, PN16, PN20. Phụ kiện phải có cấp PN bằng hoặc lớn hơn cấp PN của ống nhựa đang sử dụng.

Tỷ lệ kích thước chuẩn (SDR - Standard Dimension Ratio)

SDR là tỷ lệ giữa đường kính ngoài và độ dày thành ống ($SDR = \frac{OD}{e}$). Các chỉ số SDR quen thuộc bao gồm SDR11, SDR17, SDR21, SDR26.

Lưu ý kỹ thuật quan trọng: Chỉ số SDR tỷ lệ nghịch với độ dày của thành ống. SDR càng nhỏ thì thành nhựa càng dày và khả năng chịu áp càng cao. Nếu bạn sử dụng một đầu bịt hdpe sdr17 (thành mỏng) để hàn vào một đường ống có cấu trúc bịt hdpe sdr11 (thành dày), độ chênh lệch độ dày tại điểm tiếp xúc sẽ khiến mối hàn nhiệt không đồng đều, tạo ra rãnh nứt và gây vỡ bung mối nối khi hệ thống nâng áp.

Tiêu chuẩn sản xuất quốc tế

Sản phẩm phải đạt các chứng chỉ chất lượng uy tín như ISO 4427, DIN 8074, hoặc JIS K6761 để đảm bảo tính đồng đều về cơ lý tính, không lẫn tạp chất độc hại.

So sánh bịt HDPE với bịt PVC và bịt PPR

Để làm rõ lý do tại sao dòng phụ kiện cấp nước hdpe này ngày càng chiếm ưu thế trước các vật liệu truyền thống, chúng ta hãy đặt chúng lên bàn cân so sánh:

Khi nào nên ưu tiên chọn vật liệu HDPE?

Mặc dù bịt PVC có giá thành rẻ và thi công bằng keo dán rất tiện, nhưng chúng hoàn toàn bất lực trước các công trình chôn ngầm có hiện tượng sụt lún nền đất do liên kết keo dán rất giòn. Khác biệt hoàn toàn, đầu bịt ống nước hdpe sở hữu cấu trúc polyme mạch dài dẻo dai giúp mối nối có khả năng co giãn theo chuyển động dọc trục của đất nén. Do đó, trong các dự án cấp nước đô thị, truyền tải hóa chất công nghiệp và các tuyến ống kéo ngầm, HDPE luôn là sự lựa chọn duy nhất được phê duyệt.

Vì sao bịt HDPE có khả năng chịu áp và chống rò rỉ tốt?

Khả năng chống rò rỉ "thách thức thời gian" của hệ thống thi công hdpe đến từ cấu trúc vật liệu đặc thù. Nhựa HDPE được cấu tạo từ hàng triệu mạch phân tử Ethylene thẳng, xếp khít nhau với mật độ phân tử cực cao. Cấu trúc này khóa chặt các khoảng trống, ngăn không cho các phân tử chất lỏng xuyên thấu qua thành nhựa dưới áp lực cao.

Khi được kết hợp với phương pháp phụ kiện hàn hdpe, năng lượng nhiệt bẻ gãy các liên kết tạm thời ở đầu bề mặt, cho phép các mạch polyme của ống và đầu bịt đan xen chặt chẽ vào nhau khi nguội đi. Kết quả là tạo ra một liên kết kín khít tuyệt đối, không có một khe hở vi mô nào để lưu chất rò rỉ. Ngoài ra, việc không chứa các gốc kim loại giúp phụ kiện này miễn nhiễm hoàn toàn với hiện tượng ăn mòn điện hóa – căn bệnh kinh niên gây rò rỉ ở các dòng ống thép. Nhờ những đặc tính cơ lý bền bỉ này, các hệ thống ngầm sử dụng đầu bịt chuẩn kỹ thuật có tuổi thọ vận hành thực tế lên tới trên 50 năm.

Ứng dụng thực tế của bịt ống HDPE

Nhờ những ưu điểm vượt trội kể trên, nắp bịt hdpe xuất hiện dày đặc trong mọi công trình hạ tầng kỹ thuật:

• Hệ thống cấp nước sạch đô thị: Dùng làm điểm chặn cuối của các trục đường ống phân phối nước tới từng hộ gia đình, khu dân cư.

• Mạng lưới thoát nước và xử lý nước thải: Bịt kín các đầu xả chờ trong các nhà máy xử lý nước thải công nghiệp để kiểm soát dòng lưu chất độc hại.

• Đường ống vận hành nhà máy hóa chất: Do đặc tính kháng hóa chất mạnh, đầu bịt giúp cô lập an toàn các bồn chứa, trục dẫn axit, kiềm.

• Nông nghiệp & Thủy sản: Sử dụng các dòng bịt cơ khí, bịt ren trong hệ thống tưới tiêu tự động, tưới nhỏ giọt hoặc hệ thống cấp oxy trong nuôi tôm công nghệ cao.

Những sai lầm thường gặp khi sử dụng bịt HDPE và hệ quả

Trên thực tế, không ít nhà thầu phải đối mặt với tình trạng công trình bị rò rỉ, thậm chí là nổ bung đầu ống trong quá trình thử áp. Nguyên nhân phần lớn bắt nguồn từ những sai sót chủ quan sau:

1. Hàn nhiệt sai nhiệt độ tiêu chuẩn: Nếu nhiệt độ máy hàn quá thấp, nhựa chưa nóng chảy đủ độ sẽ gây ra hiện tượng "hàn nguội" (mối liên kết lỏng lẻo). Ngược lại, nếu nhiệt độ quá cao sẽ làm cháy nhựa, làm biến tính vật liệu và giảm khả năng chịu lực.

2. Lựa chọn sai áp lực PN và chỉ số SDR: Đưa nắp bịt có chỉ số PN thấp (ví dụ PN6) vào hệ thống kiểm tra áp lực PN10. Dưới áp lực ép thủy tĩnh, phần vòm của đầu bịt sẽ nhanh chóng bị xé rách.

3. Không vệ sinh sạch bề mặt thi công: Để dính bùn đất, nước hoặc dầu mỡ bám trên bề mặt đầu ống trước khi hàn. Lớp tạp chất này tạo ra một màng ngăn khiến hai mặt nhựa không thể hòa lẫn vào nhau, dẫn đến rò rỉ nghiêm trọng sau khi đưa vào vận hành.

4. Sử dụng hàng trôi nổi kém chất lượng: Phụ kiện sản xuất từ nhựa tái chế chứa nhiều tạp chất, thành nhựa mỏng không đều, rất dễ nứt nẻ sau một thời gian ngắn chôn ngầm dưới đất.



Hướng dẫn chọn bịt ống HDPE đúng kỹ thuật

Để tránh những sai lầm đáng tiếc trên, kỹ sư và chủ đầu tư có thể áp dụng quy trình 5 bước kiểm tra nhanh dưới đây:

• Bước 1: Xác định chính xác đường kính ngoài của ống (OD): Sử dụng thước kẹp chuyên dụng đo đường kính ngoài của ống để chọn cỡ DN tương thích cho đầu bịt.

• Bước 2: Kiểm tra thông số SDR và cấp áp lực PN của hệ thống: Đọc thông số in trên thân ống chính. Đảm bảo đầu bịt được chọn có chỉ số SDR và PN đồng bộ (hoặc chịu áp cao hơn) so với ống.

• Bước 3: Chọn phương thức kết nối phù hợp với biện pháp thi công: Chọn hệ hàn đối đầu cho ống lớn, hệ điện trở cho không gian hẹp đòi hỏi độ an toàn cao, hoặc hệ cơ khí/ren cho các đường ống tạm thời cần tháo lắp.

• Bước 4: Đối chiếu tiêu chuẩn chất lượng sản phẩm: Yêu cầu đơn vị cấp hàng cung cấp đầy đủ chứng chỉ xuất xưởng (CO), chứng chỉ chất lượng (CQ) đạt tiêu chuẩn ISO hoặc DIN.

• Bước 5: Lựa chọn thương hiệu sản xuất có uy tín trên thị trường: Ưu tiên chọn mua phụ kiện từ các nhà sản xuất có tên tuổi để được bảo hành chính hãng và đảm bảo độ chính xác hình học cao.

Lưu ý khi lắp đặt và bảo quản bịt HDPE

Ghi nhớ những lưu ý kỹ thuật dưới đây sẽ giúp bạn tối ưu hóa chất lượng thi công ngay tại công trường:

• Làm sạch tuyệt đối: Luôn dùng khăn sạch lau khô và loại bỏ toàn bộ bụi bẩn, nước đọng bám trên bề mặt kết nối của ống và phụ kiện trước khi tiến hành gia nhiệt.

• Kiểm soát thời gian gia nhiệt: Tuân thủ nghiêm ngặt bảng thời gian nung chảy và thời gian giữ cố định mối hàn theo khuyến cáo của nhà sản xuất máy hàn.

• Bảo quản lưu kho đúng cách: Tránh quăng quật, làm rơi mạnh đầu bịt từ trên cao xuống nền cứng để không gây xước sâu vào bề mặt hàn. Nếu lưu kho dài ngày ngoài trời, cần dùng bạt che phủ kín để tránh nắp bịt tiếp xúc trực tiếp với ánh nắng mặt trời gắt trong thời gian dài.

• Thử áp lực thực tế: Sau khi hoàn thành lắp đặt và mối hàn đã nguội hoàn toàn (tối thiểu sau 1 - 2 tiếng), bắt buộc phải tiến hành thử áp tĩnh toàn bộ tuyến ống để kiểm tra độ kín khít trước khi tiến hành lấp cát hoàn trả mặt bằng.

Câu hỏi thường gặp về bịt ống HDPE (FAQ)

Bịt ống HDPE có chịu được áp lực cao không?

Có. Bịt ống HDPE hoàn toàn đáp ứng tốt các hệ thống áp lực cao, với điều kiện bạn phải chọn đúng chủng loại có cấp áp lực danh nghĩa (PN16, PN20) và chỉ số SDR (như SDR11) phù hợp với áp suất thiết kế của mạng lưới lưu chất.

Bịt HDPE và nắp bịt HDPE có khác nhau không?

Về mặt tên gọi thương mại, hai thuật ngữ này thường được sử dụng thay thế cho nhau để chỉ phụ kiện đóng cuối đường ống. Tuy nhiên, trong một số bản vẽ kỹ thuật sâu, "bịt ống" thường gợi đến các dòng hàn đối đầu cỡ lớn, còn "nắp bịt" hoặc "đầu chụp" hay được dùng cho các phụ kiện hệ ren hoặc cơ khí cỡ nhỏ.

Có thể dùng bịt HDPE ngoài trời không?

Hoàn toàn được. Trong quá trình sản xuất hạt nhựa HDPE nguyên sinh, nhà sản xuất đã tích hợp thêm hàm lượng carbon black (carbon đen) phù hợp. Hợp chất này đóng vai trò như một màng lọc ngăn chặn hiệu quả tác hại của các tia cực tím (UV), giúp đầu bịt không bị lão hóa hay giòn vỡ dưới ánh nắng mặt trời.

Khi nào nên dùng bịt hàn điện trở?

Bạn nên ưu tiên chọn bịt hàn điện trở khi thi công tại các vị trí chật hẹp (như trong lòng hố ga, các góc tường hẹp) nơi máy hàn thủy lực đối đầu không thể đưa vào được, hoặc khi thi công các tuyến ống truyền tải nhiên liệu quan trọng như khí gas, đòi hỏi độ an toàn và độ chính xác tuyệt đối.

Bịt HDPE có tái sử dụng được không?

Điều này phụ thuộc vào kiểu kết nối: Các dòng bịt ren hdpe hoặc bịt cơ khí (xiết gioăng) hoàn toàn có thể tháo ra và tái sử dụng cho các công trình khác. Ngược lại, các dòng bịt hàn đối đầu hoặc hàn điện trở sau khi thi công sẽ nóng chảy kết khối vào thân ống, do đó không thể tái sử dụng (khi muốn mở rộng tuyến ống bắt buộc phải cắt bỏ đoạn đầu bịt này).

Kết luận

Một hệ thống truyền dẫn chất lỏng bền vững chỉ mạnh bằng mắt xích yếu nhất của nó. Bịt ống hdpe tuy là một chi tiết phụ trợ ở điểm cuối công trình, nhưng lại đóng vai trò quyết định cấu thành nên một hệ thống khép kín an toàn, không rò rỉ và chịu áp tốt. Đầu tư đúng mức vào việc lựa chọn chủng loại, thông số SDR và tuân thủ đúng quy trình thi công phụ kiện này là chìa khóa giúp các nhà thầu tối ưu hóa chi phí vận hành, loại bỏ rủi ro bảo trì và nâng cao tuổi thọ cho toàn bộ công trình.
