Blind Flange 8 Inch: Giải Pháp Bịt Kín Và Tối Ưu Hệ Thống Đường Ống Công Nghiệp

Vì Sao Blind Flange 8 Inch Được Sử Dụng Rộng Rãi Trong Công Nghiệp?

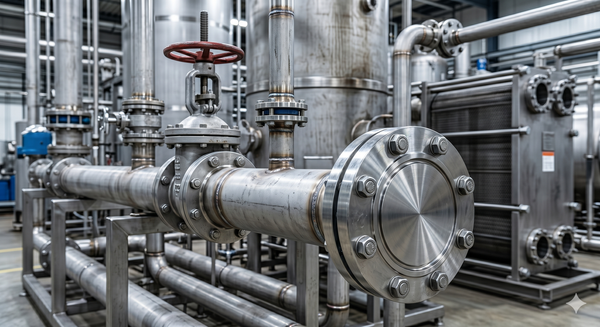

Trong quá trình thiết kế, thi công và vận hành các hệ thống đường ống quy mô lớn như mạng lưới lọc hóa dầu, nhà máy hóa chất, trạm cấp nước đô thị, hay hệ thống phòng cháy chữa cháy (PCCC), các kỹ sư luôn phải đối mặt với bài toán kiểm soát dòng chảy. Không phải toàn bộ hệ thống đường ống đều được kết nối liên tục từ đầu đến cuối.

Trong thực tế, có rất nhiều vị trí cần được chủ động bịt kín tạm thời hoặc vĩnh viễn. Đó có thể là điểm cuối của một đường ống chính chờ mở rộng trong giai đoạn 2 của dự án, một đầu van cần đóng lại để cách ly bảo trì, hoặc một nhánh phụ cần bít kín để hệ thống bơm tăng áp tiến hành thử nghiệm áp suất (hydrotest).

Nếu tại những vị trí này không có một giải pháp cơ khí chịu lực phù hợp, hệ thống sẽ ngay lập tức đối mặt với các rủi ro nghiêm trọng: rò rỉ lưu chất độc hại ra môi trường, sụt giảm áp suất phá vỡ hiệu suất vận hành, và tiềm ẩn nguy cơ nổ vỡ đe dọa an toàn lao động. Đó chính là lý do blind flange 8 inch (mặt bích mù 8 inch) trở thành phụ kiện không thể thiếu, mang lại sự linh hoạt và an toàn tuyệt đối cho các công trình công nghiệp.

Blind Flange 8 Inch Là Gì?

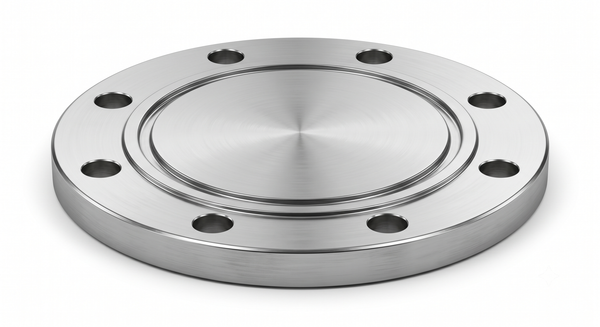

Blind flange 8 inch là loại mặt bích mù (bích đặc) có kích thước danh nghĩa là 8 inch (tương đương DN200), được chế tạo dưới dạng một đĩa kim loại đặc không có lỗ xuyên tâm. Chức năng chính của nó là bịt kín phần đầu của đường ống, mặt van hoặc thiết bị chịu áp lực, ngăn chặn hoàn toàn sự rò rỉ của dòng lưu chất bên trong.

Được xem là chốt chặn cuối cùng tại các điểm chờ của mạng lưới, 8 inch blind flange sở hữu những đặc điểm kỹ thuật nổi bật:

• Không có lỗ trung tâm: Toàn bộ tiết diện bên trong là kim loại nguyên khối, giúp ngăn chặn triệt để dòng chảy.

• Khả năng chịu áp lực cực cao: Do bề mặt tiếp xúc trực tiếp với lực đẩy của dòng lưu chất, chúng được đúc và rèn với độ dày lớn để chống lại ứng suất uốn.

• Dễ dàng tháo lắp: Liên kết bằng bu lông giúp việc đóng/mở điểm chờ diễn ra nhanh chóng mà không cần cắt phá mài mòn kim loại.

• Tính tái sử dụng: Tiết kiệm chi phí vật tư lâu dài cho nhà máy nhờ khả năng tháo ra và lắp lại nhiều vòng đời.



Nguyên Lý Hoạt Động Của Blind Flange

Cách thức vận hành của mặt bích mù phụ thuộc vào hệ thống liên kết cơ khí tĩnh, tận dụng lực siết để tạo ra độ kín tuyệt đối.

Cấu trúc kết nối:

Để hoạt động, blind flange 8 không đứng độc lập mà sẽ được bắt ghép bu lông trực tiếp với một mặt bích có lỗ đang gắn trên đường ống (chẳng hạn như Weld Neck Flange, Slip On Flange, hoặc Socket Weld Flange). Nằm giữa hai mặt bích này là một vòng gioăng làm kín (gasket). Khi kỹ thuật viên dùng cờ lê siết chặt hệ thống bu lông và đai ốc, lực nén sẽ ép chặt gioăng cao su hoặc kim loại, điền đầy mọi khe hở vi mô, tạo ra một rào cản không thể xuyên thủng.

Vai trò cốt lõi trong vận hành:

• Bịt kín đường ống: Ngăn chặn tuyệt đối nước, khí gas, dầu hoặc hóa chất rò rỉ ra môi trường bên ngoài.

• Phục vụ công tác thử áp lực (Hydrotest): Khóa chặt các đầu ra để bơm nước áp lực cao vào kiểm tra sức chịu đựng của toàn bộ hệ thống trước khi nghiệm thu.

• Đầu chờ mở rộng: Tạo điểm kết nối dự phòng. Khi nhà máy cần lắp thêm thiết bị mới, chỉ cần tháo bu lông mặt bích mù ra thay vì phải cắt hàn phức tạp.

Tại sao không dùng nắp bịt hàn (End Cap) thay thế?

Việc hàn chết một nắp bịt (End cap) sẽ bít vĩnh viễn đường ống. Nếu sau này cần kiểm tra bên trong ống, vệ sinh cáu cặn, hoặc nối thêm nhánh mới, bạn bắt buộc phải dùng máy cắt kim loại, gây phát sinh tia lửa điện (nguy hiểm trong khu vực dầu khí) và tốn kém chi phí. Mặt bích mù giải quyết trọn vẹn nhược điểm này nhờ cơ chế tháo lắp cơ động.

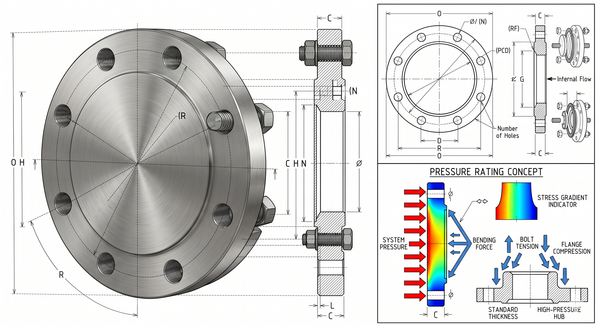

Thông Số Kỹ Thuật Của Blind Flange 8 Inch

Để hệ thống khớp nối chính xác, việc thấu hiểu các thông số kỹ thuật quốc tế của phụ kiện là điều bắt buộc đối với mọi kỹ sư M&E.

Kích thước danh nghĩa:

Sản phẩm có kích thước định danh là NPS 8" (Nominal Pipe Size 8 inch), tương đương với hệ mét là dn200 blind flange. Đường kính ngoài và số lượng lỗ bu lông sẽ thay đổi phụ thuộc vào cấp áp suất.

Các cấp áp suất (Pressure Class) phổ biến:

• Blind flange class 150 (hoặc blind flange ansi 150): Là phân khúc sử dụng nhiều nhất, phù hợp cho hệ thống cấp thoát nước, PCCC, khí nén có áp lực vận hành thấp và trung bình.

• Blind flange ansi 300: Được thiết kế dày hơn, sử dụng rộng rãi trong các nhà máy sản xuất công nghiệp, hơi nóng (steam) và nồi hơi.

• Class 600: Phục vụ cho các tuyến ống chịu áp lực cao, rung chấn mạnh.

• Class 900 – 2500: Các dòng bích mù siêu dày, chuyên biệt để đối phó với áp suất khổng lồ tại các giàn khoan khai thác dầu khí hoặc tổ hợp hóa dầu.

Hệ tiêu chuẩn sản xuất:

Một mặt bích đạt chuẩn phải tuân thủ nghiêm ngặt các quy định về luyện kim và kích thước, bao gồm: tiêu chuẩn Mỹ (ASME B16.5, ANSI), Châu Âu (DIN, BS4504), và Nhật Bản (JIS).

Các Loại Blind Flange 8 Inch Theo Vật Liệu

Môi trường lưu chất bên trong đường ống sẽ quyết định loại vật liệu chế tạo mặt bích, nhằm đảm bảo chống lại sự ăn mòn và lão hóa kim loại.

Blind Flange Inox 304 (Stainless steel blind flange)

• Ưu điểm: Khả năng chống gỉ sét xuất sắc, không phản ứng với nước, duy trì bề mặt kim loại sáng bóng, độ bền kéo cao và tuổi thọ dài lâu.

• Ứng dụng: Trở thành tiêu chuẩn bắt buộc cho các trạm xử lý nước sạch, dây chuyền nước giải khát, thực phẩm và y tế.

Blind Flange Inox 316

• Ưu điểm: Chứa Molybdenum giúp mác thép này có khả năng kháng lại sự ăn mòn của hóa chất mạnh, đặc biệt là dung dịch chứa clorua.

• Ứng dụng: Được ưu tiên lắp đặt tại các giàn khoan trên biển (chống hơi muối biển), nhà máy sản xuất phân bón và xử lý hóa chất độc hại.

Blind Flange Thép Carbon (Carbon steel blind flange)

• Ưu điểm: Sở hữu độ cứng cơ học và độ bền kéo cực cao, khả năng chịu áp suất tĩnh xuất sắc đi kèm mức chi phí đầu tư vô cùng hợp lý so với thép không gỉ.

• Ứng dụng: Là xương sống của mạng lưới công nghiệp nặng, đường ống dẫn khí gas, bơm dầu mỏ và hơi nước bão hòa.

Blind Flange Thép Mạ Kẽm

• Ưu điểm: Vẫn là cốt thép carbon nhưng được nhúng nóng qua một lớp kẽm bảo vệ. Giúp phụ kiện chống rỉ sét tốt hơn ở môi trường thời tiết ngoài trời ẩm ướt, phù hợp cho hệ thống PCCC.

Blind Flange Và End Cap Khác Nhau Như Thế Nào?

Để tối ưu hóa thiết kế, kỹ sư cần phân định rõ chức năng giữa mặt bích mù và nắp bịt hàn (End cap) như bảng phân tích dưới đây:

Tại sao phần lớn các nhà máy ưu tiên chọn blind flange?

Trong vận hành công nghiệp, sự linh hoạt là chìa khóa. Việc sử dụng bích mù giúp các nhà thầu có thể dễ dàng mở nắp đường ống để bảo trì, vệ sinh cáu cặn, hoặc nối thêm một cụm van nhánh mới chỉ trong vài giờ làm việc. Sự đánh đổi về mức giá ban đầu cao hơn hoàn toàn xứng đáng với bài toán tiết kiệm chi phí bảo dưỡng trong nhiều thập kỷ.

Blind Flange 8 Inch Được Sử Dụng Ở Đâu?

Sự đa năng biến industrial blind flange thành một thành phần cốt lõi, hiện diện trên hầu hết các bản vẽ kỹ thuật piping hiện nay.

Trong mạng lưới hệ thống dầu khí:

Sử dụng để khóa các đầu chờ của tuyến ống dẫn dầu thô vượt biển, bít kín các cổng van xả áp tại các cụm trạm bơm tăng áp, đảm bảo dầu không bị thất thoát ra môi trường gây thảm họa sinh thái.

Tại các nhà máy hóa chất công nghiệp:

Làm nắp đậy cửa thăm (manhole) cho các bồn chứa dung môi, bít đầu các hệ thống đường ống dẫn axit/kiềm khi một bộ phận của dây chuyền đang tạm ngưng hoạt động để bảo dưỡng.

Cơ sở hạ tầng hệ thống cấp nước:

Tại các trạm bơm nước sạch đô thị, phụ kiện này khóa lại các ống góp (header) dự phòng, sẵn sàng tháo ra để kết nối thêm tổ máy bơm mới khi quy mô dân số tăng lên.

Hệ thống PCCC (Phòng cháy chữa cháy):

Làm điểm nút bít kín tại các tầng trệt để các nhà thầu M&E bơm nước tiến hành thử nghiệm áp lực (test áp) đường ống cứu hỏa, chứng minh hệ thống không bị rò rỉ trước khi bàn giao cho cơ quan kiểm định.

Dây chuyền nhà máy thực phẩm & Dược phẩm:

Ứng dụng mạnh mẽ trong hệ thống làm sạch tại chỗ (CIP). Flange blind vi sinh được lắp tại các điểm chốt, dễ dàng tháo mở để kiểm tra độ sạch của đường ống sau quá trình vệ sinh bằng dung dịch.

Những Sai Lầm Thường Gặp Khi Chọn Blind Flange 8 Inch

Mua sai phụ kiện đường ống có thể dẫn đến việc toàn bộ hệ thống phải ngừng hoạt động. Dưới đây là những "cái bẫy" thường gặp.

1. Lựa chọn sai tiêu chuẩn lắp ghép

Kích thước 8 inch chỉ là danh nghĩa. Nếu đường ống của bạn đang hàn mặt bích chuẩn JIS 10K (Nhật Bản) nhưng bạn lại mua mặt bích mù chuẩn ASME B16.5 (Mỹ), lỗ bu lông sẽ bị lệch tâm hoàn toàn và không thể xỏ bu lông qua để siết chặt.

2. Đánh giá sai cấp áp suất (Class)

Đây là lỗi nguy hiểm nhất. Dùng blind flange class 150 mỏng nhẹ để bít một đường ống hơi nóng đang vận hành ở áp suất của Class 600 sẽ khiến mặt bích bị cong vênh, xé rách gioăng và gây ra các vụ nổ khí chết người.

3. Chọn sai chất liệu cấu thành

Dùng bích thép carbon rẻ tiền để bít đầu ống dẫn nước thải chứa hàm lượng axit cao. Khí ăn mòn sẽ phá hủy kim loại nhanh chóng, làm mặt bích mục nát chỉ sau vài tháng vận hành.

4. Bỏ qua cấu trúc mặt làm kín

Mặt bích có nhiều kiểu bề mặt khác nhau: mặt lồi (rf blind flange - Raised Face), mặt phẳng (ff blind flange - Flat Face), hoặc rãnh lắp vòng kim loại (rtj blind flange - Ring Type Joint). Ghép sai kiểu mặt sẽ không tạo ra được độ ép vi mô, dẫn đến rò rỉ lưu chất tĩnh.

Cách Chọn Blind Flange 8 Inch Phù Hợp Cho Mọi Dự Án

Để chấm dứt rủi ro vật tư, hãy đối chiếu nhu cầu của dự án với checklist 5 bước chuẩn kỹ thuật dưới đây:

Checklist 1: Xác định hệ tiêu chuẩn của bản vẽ

•  Hệ thống đang dùng chuẩn Mỹ (ANSI / ASME B16.5).

•  Hệ thống dùng chuẩn Châu Âu (DIN / BS).

•  Hệ thống dùng chuẩn Châu Á (JIS).

Checklist 2: Đánh giá định mức áp suất làm việc

•  Áp lực nhẹ/trung bình: Chọn Class 150, PN10, PN16, JIS 10K.

•  Áp lực cao: Chọn Class 300, Class 600, PN25, PN40.

•  Siêu áp lực: Chọn Class 900 trở lên.

Checklist 3: Lựa chọn mác vật liệu tối ưu

• Inox 304/316: Yêu cầu sạch, chống ăn mòn hóa học, thực phẩm.

•  Thép Carbon / Thép đúc: Môi trường bình thường, cần chịu lực cơ học cực lớn.

Checklist 4: Kiểm tra sự tương thích của bề mặt làm kín (Facing)

•  RF (Raised Face): Có gờ nổi, tạo lực ép lớn, phổ biến nhất.

•  FF (Flat Face): Mặt phẳng hoàn toàn, dùng bít van gang để tránh nứt vỡ.

•  RTJ (Ring Type Joint): Mặt có rãnh sâu, dùng cho hệ gas/dầu khí siêu áp.

Checklist 5: Rà soát lại môi trường phơi nhiễm

•  Đánh giá độ ẩm, nồng độ muối, nhiệt độ môi chất bên trong và nhiệt độ môi trường bên ngoài để cân nhắc độ dày vật liệu cuối cùng.



Lưu Ý Khi Lắp Đặt Và Vận Hành Blind Flange

Phụ kiện tốt nhất cũng sẽ thất bại nếu thao tác lắp ráp cơ khí sai kỹ thuật.

Lưu ý trong thi công lắp đặt:

Bắt buộc phải làm sạch bề mặt bích để loại bỏ rỉ sét và vụn sắt trước khi đặt gioăng (gasket) vào. Khi siết bu lông, phải sử dụng cờ lê lực (torque wrench) và siết theo nguyên tắc đường chéo (ngôi sao) để lực nén dàn đều trên toàn bộ bề mặt, tránh làm vênh bích. Sau khi lắp, phải tiến hành hydrotest để nghiệm thu độ kín.

Trong quá trình vận hành nhà máy:

Đội ngũ bảo trì cần đưa các vị trí pipe blind flange vào danh mục tuần tra định kỳ. Kiểm tra bằng mắt thường các dấu hiệu rỉ sét tại bu lông, đo đạc độ mòn thành vách bằng sóng siêu âm để thay thế kịp thời trước khi sự cố rò rỉ xảy ra.

Câu Hỏi Thường Gặp Về Blind Flange 8 Inch

Blind flange 8 inch tương đương với kích thước DN bao nhiêu?

Trong hệ đo lường mét phổ biến, kích thước danh nghĩa 8 inch sẽ tương đương với thông số đường kính định danh là DN200.

Mặt bích mù có khả năng chịu được áp suất cao không?

Có, mặt bích mù được thiết kế nguyên khối để chịu áp lực rất tốt. Mức độ chịu lực cụ thể sẽ phụ thuộc vào độ dày của từng tiêu chuẩn cấp áp (ví dụ: Class 150, Class 300, Class 600 hoặc các cấp cao hơn lên đến Class 2500).

Blind flange inox 304 thường được sử dụng cho môi trường nào?

Nhờ khả năng chống gỉ sét tốt, vật liệu Inox 304 cực kỳ thích hợp cho các môi trường truyền dẫn nước sạch, công nghệ chế biến thực phẩm, nước giải khát, và các hệ thống công nghiệp có tính ăn mòn nhẹ.

Khi nào thì kỹ sư nên chọn dùng blind flange thay vì dùng end cap (nắp bịt hàn)?

Bạn nên dùng mặt bích mù tại các vị trí dự kiến sẽ cần tháo mở trong tương lai để bảo trì, thông tắc đường ống, hoặc các vị trí là đầu chờ để kết nối thêm cụm thiết bị, mở rộng hệ thống ở các giai đoạn sau của dự án.

Sản phẩm blind flange có thể được tái sử dụng không?

Hoàn toàn có thể. Nếu được lắp đặt và tháo dỡ đúng kỹ thuật cơ khí, không làm xước mặt làm kín, mặt bích mù bằng thép hay inox có thể sử dụng lại trong hàng chục năm.

Blind Flange 8 Inch – Giải Pháp Bịt Kín Đường Ống Hiệu Quả Và Cơ Động

Nhìn chung, trong cấu trúc mạng lưới hạ tầng đường ống, blind flange 8 inch tuy chỉ đóng vai trò là một điểm dừng, nhưng lại mang ý nghĩa sống còn đối với sự toàn vẹn của cả một dây chuyền vận hành.

Việc trang bị phụ kiện cơ khí này giúp các nhà thầu và ban quản lý nhà máy giải quyết triệt để vấn đề bịt kín hệ thống, đảm bảo khả năng chịu áp suất khổng lồ, ngăn ngừa thất thoát môi chất. Quan trọng hơn, nó mang lại một cấu trúc mở, giúp công tác kiểm tra, bảo trì định kỳ và mở rộng quy mô đường ống trong tương lai trở nên dễ dàng, nhanh chóng và tiết kiệm chi phí nhân công hơn bao giờ hết. Một quyết định đúng đắn về tiêu chuẩn kích thước, cấp áp suất và vật liệu luyện kim hôm nay sẽ là chìa khóa duy trì sự bền bỉ của công trình trong nhiều thập kỷ tới.
