Blind Flange HDPE: Giải Pháp Chặn Dòng Kỹ Thuật Cao Cho Hệ Thống Ống HDPE
Trong lắp đặt hệ thống đường ống HDPE hiện đại, việc kiểm soát điểm cuối và các vị trí chờ mở rộng đóng vai trò then chốt trong việc duy trì hiệu suất vận hành. Tuy nhiên, một thực tế đáng lo ngại là nhiều kỹ sư và nhà thầu vẫn đang gặp khó khăn khi xử lý các vị trí bịt kín đầu ống. Việc lựa chọn sai tiêu chuẩn blind flange (mặt bích mù) hoặc lắp đặt không đúng quy trình kỹ thuật không chỉ dẫn đến tình trạng rò rỉ, mất áp suất mà còn có thể gây hư hỏng dây chuyền, tiêu tốn hàng trăm triệu đồng chi phí sửa chữa.
Hiểu rõ bản chất kỹ thuật và ứng dụng của mặt bích mù HDPE sẽ giúp bạn tối ưu hóa hệ thống, đảm bảo tính an toàn tuyệt đối cho các dự án cấp nước, hóa chất và xử lý nước thải.
1. Blind Flange HDPE là gì? Khám phá cấu tạo và nguyên lý hoạt động

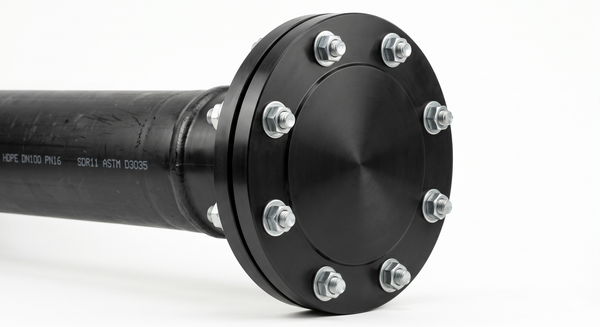

Blind flange HDPE (mặt bích mù) là một phụ kiện chuyên dụng được thiết kế dạng đĩa tròn đặc, không có lỗ ở giữa. Chức năng chính của nó là chặn đứng dòng chảy tại các điểm cuối của đường ống hoặc các nhánh chờ. Trong hệ thống ống nhựa HDPE, mặt bích mù hiếm khi hoạt động độc lập mà thường là một phần của bộ combo kết nối tiêu chuẩn, bao gồm: Stub end HDPE (đầu hàn bích) và Backing ring (vòng đệm bích bằng thép).
Nguyên lý hoạt động của nó dựa trên cơ chế siết chặt bằng hệ thống bu lông xung quanh chu vi đĩa. Khi được kết hợp với Stub end thông qua Flange Adapter, mặt bích mù sẽ ép chặt vào bề mặt tiếp xúc (thường có gioăng cao su ở giữa) để tạo ra một vách ngăn kín hoàn toàn, chịu được áp lực làm việc tương đương với thân ống. Đây chính là "điểm dừng" an toàn nhất, cho phép hệ thống vận hành ổn định mà không lo ngại về rủi ro bục vỡ tại điểm cuối.
2. Phân loại Blind Flange dùng cho ống HDPE: Từ vật liệu đến tiêu chuẩn áp suất
Để đáp ứng các môi trường khắt khe từ nhà máy hóa chất đến hệ thống cấp nước đô thị, mặt bích mù được chia thành nhiều dòng sản phẩm dựa trên đặc tính vật lý và tiêu chuẩn kỹ thuật:
Phân loại theo vật liệu cấu thành
Thép Carbon (Carbon Steel): Là loại phổ biến nhất nhờ độ bền cơ học cao và chi phí hợp lý. Thường được sơn đen chống gỉ hoặc mạ kẽm.
Inox (Stainless Steel 304/316): Lựa chọn ưu tiên cho các môi trường có tính ăn mòn cao như thực phẩm, dược phẩm hoặc xử lý nước thải có nồng độ hóa chất đậm đặc.
HDPE Coated Steel: Đây là dòng sản phẩm cao cấp, lõi thép được bọc nhựa HDPE bên ngoài để đảm bảo tính đồng nhất về vật liệu với đường ống, tăng khả năng kháng hóa chất bề mặt.
Phân loại theo tiêu chuẩn và bề mặt
Tùy vào quy chuẩn của dự án (Châu Âu, Mỹ hay Nhật Bản), mặt bích mù sẽ được sản xuất theo các hệ tiêu chuẩn khác nhau như PN10, PN16, ANSI hoặc JIS. Việc lựa chọn đúng tiêu chuẩn bề mặt (như mạ kẽm nhúng nóng hoặc sơn tĩnh điện) cũng quyết định trực tiếp đến tuổi thọ của phụ kiện trong môi trường lắp đặt thực tế.
3. Thông số kỹ thuật quan trọng khi lựa chọn mặt bích mù
Sai lầm trong thông số kỹ thuật là nguyên nhân hàng đầu dẫn đến việc "không lắp vừa" hoặc "rò rỉ áp lực". Khi đặt hàng hoặc kiểm tra kỹ thuật, bạn cần đặc biệt lưu ý các chỉ số sau:
DN (Diameter Nominal): Đường kính định danh (Ví dụ: DN50, DN100... DN400).
Áp lực làm việc (PN): Phổ biến nhất là PN10 và PN16. Phải đảm bảo PN của bích mù lớn hơn hoặc bằng PN của hệ thống ống.
Số lỗ bu lông và Bolt Circle: Khoảng cách giữa các lỗ bu lông phải khớp tuyệt đối với vòng đệm bích (backing ring) trên ống HDPE.
| Thông số | Giá trị phổ biến |
| Kích thước (DN) | DN50 – DN400 |
| Áp suất thiết kế | PN10 / PN16 / PN25 |
| Vật liệu | Thép Carbon / Inox / Thép bọc nhựa |
| Tiêu chuẩn | DIN, BS, ANSI, JIS |

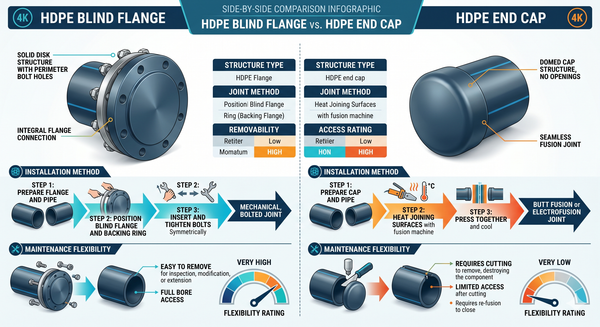

4. So sánh chuyên sâu: Blind Flange HDPE vs End Cap HDPE
Trong kỹ thuật xử lý điểm cuối, nhiều người thường nhầm lẫn giữa việc dùng mặt bích mù và đầu bịt (End cap). Tuy nhiên, đây là hai giải pháp có tính chất hoàn toàn khác biệt:
Về tính tháo lắp: Blind flange cho phép tháo mở cực kỳ linh hoạt thông qua hệ thống bu lông. Ngược lại, End cap (đầu bịt hàn) một khi đã hàn nhiệt vào ống thì rất khó tháo rời, thường phải cắt bỏ ống nếu muốn mở rộng.
Về bảo trì và kiểm tra: Mặt bích mù là lựa chọn số 1 cho các vị trí cần test áp lực định kỳ hoặc làm sạch đường ống. Bạn chỉ cần tháo bu lông, thực hiện thao tác và lắp lại dễ dàng.
Về chi phí: Blind flange có chi phí đầu tư ban đầu cao hơn do cần thêm Stub end, Backing ring và Bu lông, trong khi End cap có giá thành rẻ và cấu tạo đơn giản hơn.
Kết luận: Nếu hệ thống của bạn yêu cầu tính linh hoạt cao và cần mở rộng trong tương lai, hãy ưu tiên chọn Blind flange.
5. Tại sao hệ thống công nghiệp ưu tiên sử dụng Blind Flange?
Không phải ngẫu nhiên mà trong các bản vẽ kỹ thuật nhà máy nước hoặc hóa chất, mặt bích mù luôn hiện diện. Những ưu điểm vượt trội bao gồm:
Khả năng chịu áp tuyệt vời: Nhờ cấu trúc đĩa đặc và sự hỗ trợ từ vòng đệm bích thép, nó có thể chịu được các cú sốc áp suất (Water hammer) tốt hơn nhiều so với các loại nút bịt nhựa thông thường.
Tính linh hoạt tối đa: Bạn có thể dễ dàng chuyển đổi từ một điểm dừng thành một điểm kết nối mới chỉ trong vài phút thao tác tháo bu lông.
Độ kín khít tuyệt đối: Khi kết hợp với gioăng cao su phù hợp, bề mặt tiếp xúc phẳng giữa mặt bích và Stub end tạo nên một rào cản ngăn rò rỉ lý tưởng cho cả chất lỏng và chất khí.
6. Ứng dụng thực tế và những sai lầm cần tránh

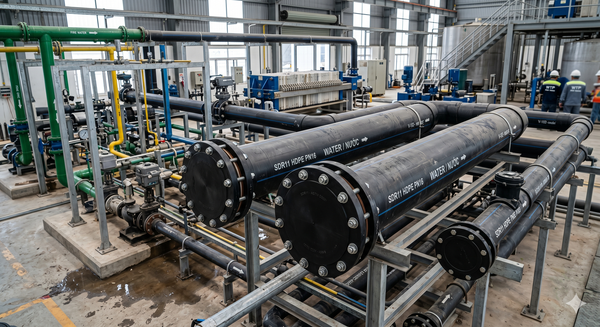

Mặt bích mù HDPE được ứng dụng rộng rãi trong:
Hệ thống cấp nước sạch: Bịt các đầu ống chờ trong các khu đô thị chưa lắp đặt hết hạ tầng.
Xử lý nước thải: Chặn các nhánh ống trong quá trình bảo trì bể lọc hoặc máy bơm.
Test áp suất: Dùng để bịt kín đoạn ống để kiểm tra rò rỉ trước khi nghiệm thu công trình.
Những sai lầm "chí mạng" thường gặp:
Sai tiêu chuẩn PN: Lắp bích PN10 vào hệ thống chạy PN16 gây biến dạng bích.
Siết bu lông lệch lực: Gây tình trạng vênh mặt tiếp xúc, dẫn đến rò rỉ dù đã dùng gioăng.
Không dùng gioăng phù hợp: Quên gioăng hoặc dùng gioăng quá mỏng so với áp lực thực tế.

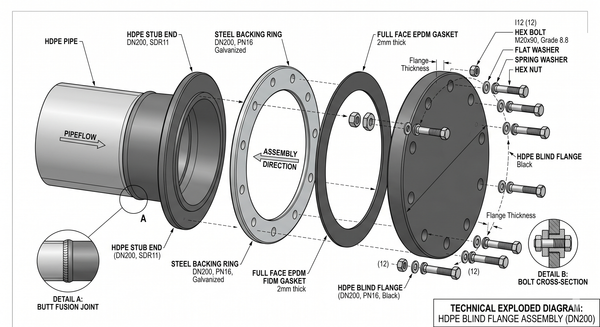

7. Hướng dẫn lắp đặt Blind Flange HDPE đúng tiêu chuẩn kỹ thuật
Để đảm bảo hệ thống vận hành 100% công suất không sự cố, hãy tuân thủ quy trình sau:
Bước 1 - Kiểm tra đồng bộ: Xác nhận DN và PN của bích mù, Stub end và Backing ring phải khớp nhau.
Bước 2 - Vệ sinh bề mặt: Làm sạch mặt phẳng của Stub end và bích mù. Đặt gioăng cao su vào chính giữa tâm ống.
Bước 3 - Siết bu lông đối xứng: Đây là bước quan trọng nhất. Phải siết bu lông theo hình sao (đối xứng nhau) để lực ép dàn đều lên bề mặt gioăng. Không được siết chặt một bên trước.
Bước 4 - Kiểm tra cuối: Sau khi siết đủ lực, thực hiện test áp thủy tĩnh để đảm bảo không có bất kỳ giọt nước nào thấm qua.
8. FAQ - Những câu hỏi thường gặp về Blind Flange HDPE
Hỏi: Có thể dùng mặt bích mù bằng thép cho ống nhựa HDPE không?
Trả lời: Hoàn toàn được, thậm chí đây là cách làm phổ biến nhất. Tuy nhiên, mặt bích thép phải kết hợp với Stub end HDPE để đảm bảo mối nối bền vững và kín khít.
Hỏi: Làm thế nào để biết số lỗ bu lông cần thiết?
Trả lời: Số lỗ bu lông phụ thuộc vào kích thước DN và tiêu chuẩn (DIN, ANSI...). Ví dụ, DN100 tiêu chuẩn PN16 thường có 8 lỗ bu lông. Bạn nên tra cứu bảng thông số tiêu chuẩn mặt bích để chính xác nhất.
Hỏi: Mặt bích mù inox có cần sơn chống gỉ không?
Trả lời: Không cần. Bản thân inox 304/316 đã có khả năng chống oxy hóa tự nhiên, rất phù hợp cho môi trường ngoài trời hoặc hóa chất.
Lời kết:
Việc đầu tư đúng mức vào blind flange HDPE và tuân thủ quy trình lắp đặt kỹ thuật không chỉ là vấn đề về thiết bị, mà là sự bảo đảm cho tính bền vững của toàn bộ dự án. Hy vọng bài viết này đã cung cấp cho bạn cái nhìn sâu sắc và những chỉ dẫn thực tế để triển khai hệ thống ống HDPE một cách hiệu quả nhất.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Blind Flange HDPE
