Blind Flange: Giải Pháp Bịt Kín Đường Ống Chịu Áp Lực Cao

“Một đường ống công nghiệp cần bịt kín tạm thời nhưng không có giải pháp phù hợp…” Tình huống này nghe có vẻ đơn giản, nhưng nếu không được xử lý đúng cách, nó có thể dẫn đến những hậu quả nghiêm trọng.

Khi một đầu đường ống hoặc thiết bị không được bịt kín an toàn, rủi ro rò rỉ lưu chất, mất áp sụt giảm hiệu suất, và nghiêm trọng hơn là gây nguy hiểm cho người lao động và môi trường là rất lớn. Việc sử dụng các giải pháp tạm thời, không chuyên dụng có thể tạo ra một "điểm yếu" trong hệ thống, dễ dẫn đến sự cố khi áp lực tăng cao.

Giải pháp tối ưu cho vấn đề này chính là blind flange – một loại mặt bích bịt kín được thiết kế đặc biệt để chịu áp lực cao và đảm bảo độ kín tuyệt đối. Bịt kín sai cách không chỉ là một lỗi kỹ thuật, mà còn là một rủi ro lớn cho toàn bộ hệ thống.

Blind flange là gì?

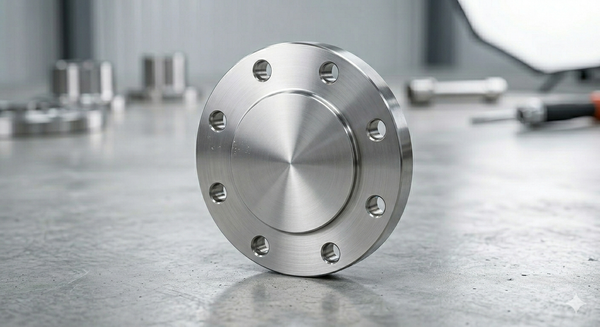

Blind flange (mặt bích đặc) là một loại mặt bích không có lỗ trung tâm, giống như một cái nắp tròn, được sử dụng để bịt kín đầu đường ống hoặc thiết bị. Nó thường được kết nối bằng bu-lông với một mặt bích khác trên đường ống, tạo ra một mối nối kín hoàn toàn, ngăn chặn dòng chảy của lưu chất (chất lỏng, khí, hơi) qua đầu đường ống đó.

Blind flange là một loại mặt bích đặc, không có lỗ trung tâm, được sử dụng để bịt kín đầu đường ống hoặc hệ thống nhằm ngăn dòng chảy hoàn toàn, đảm bảo an toàn và thuận tiện cho việc bảo trì, sửa chữa.

Sử dụng blind flange giúp bạn dễ dàng đóng, mở một phần của hệ thống đường ống khi cần thiết, mà không phải cắt hoặc hàn ống.

Nguyên lý hoạt động của blind flange

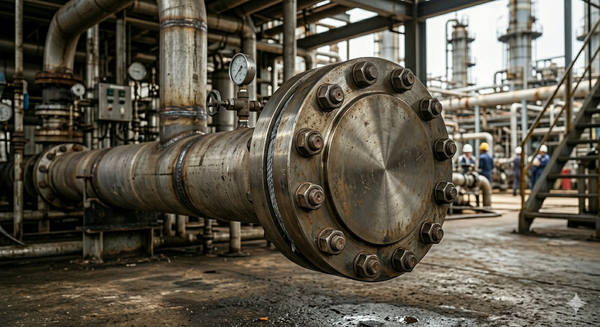

Nguyên lý hoạt động của blind flange khá đơn giản nhưng cực kỳ hiệu quả. Khi lắp đặt, bạn đặt blind flange vào đầu đường ống (đã có mặt bích kết nối), đặt một gioăng (gasket) vào giữa hai bề mặt mặt bích, và siết chặt các bu-lông.

Lực ép từ bu-lông sẽ nén gioăng, tạo ra một mối nối kín tuyệt đối giữa hai bề mặt mặt bích, ngăn chặn hoàn toàn dòng chảy của lưu chất ra ngoài.

Bản chất:

• Ngăn dòng chảy 100%: Khi được lắp đặt đúng cách, blind flange tạo ra một rào cản vững chắc, không cho bất kỳ lưu chất nào đi qua.

• Chịu áp lực trực tiếp: Toàn bộ áp lực của lưu chất trong đường ống sẽ tác động trực tiếp lên bề mặt của blind flange. Do đó, nó phải có độ dày và độ bền đủ lớn để chịu được áp lực này.

Nhờ cấu tạo đặc, không có lỗ trung tâm, blind flange có khả năng chịu áp lực cao hơn đáng kể so với nhiều loại flange khác (ví dụ như slip-on flange, socket weld flange).

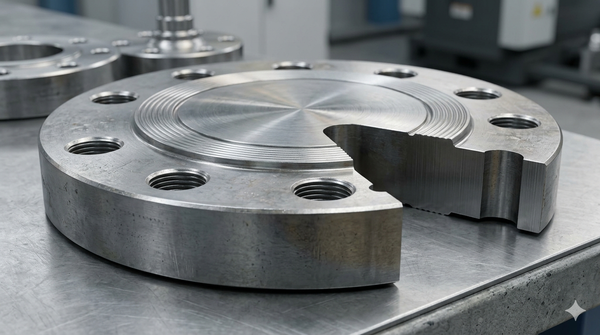

Cấu tạo của blind flange

Một bộ blind flange chuẩn bao gồm các thành phần cơ bản sau:

1. Thân bích đặc (Body): Đây là bộ phận chính, được chế tạo từ một khối kim loại đặc, tròn, có độ dày phù hợp với cấp áp lực của hệ thống.

2. Lỗ bu-lông (Bolt Holes): Các lỗ được khoan xung quanh thân bích để luồn bu-lông kết nối.

3. Bề mặt làm kín (Sealing Face): Phần diện tích tiếp xúc với gioăng để đảm bảo độ kín. Có nhiều loại bề mặt làm kín khác nhau như RF (Raised Face - Gờ nhô), FF (Flat Face - Mặt phẳng), RTJ (Ring Type Joint - Vòng đệm kim loại).

Vật liệu chế tạo blind flange cũng rất đa dạng, tùy thuộc vào môi trường ứng dụng:

• Thép carbon: Phổ biến, kinh tế, dùng cho các ứng dụng thông thường. [Chèn link: Ứng dụng blind flange thép carbon].

• Inox (SUS304, SUS316): Chống ăn mòn tốt, dùng cho môi trường hóa chất, thực phẩm.

• Thép hợp kim: Chịu nhiệt và áp lực cực cao, dùng trong ngành dầu khí, năng lượng.

Phân loại blind flange

Trên thị trường hiện nay, blind flange được phân loại dựa trên một số tiêu chí khác nhau để phù hợp với đa dạng nhu cầu lắp đặt:

Theo tiêu chuẩn

• ANSI / ASME (Tiêu chuẩn Mỹ): Phổ biến nhất tại Việt Nam. [Chèn link: Bảng tiêu chuẩn blind flange ANSI].

• DIN (Tiêu chuẩn Đức): Dùng cho các dự án theo tiêu chuẩn Châu Âu.

• JIS (Tiêu chuẩn Nhật Bản): Dùng cho các dự án theo tiêu chuẩn Nhật.

Theo bề mặt (Face)

• RF (Raised Face): Bề mặt có gờ nhô lên, giúp tập trung áp lực lên gioăng, tăng độ kín.

• FF (Flat Face): Bề mặt phẳng, dùng cho hệ thống áp lực thấp.

• RTJ (Ring Type Joint): Bề mặt có rãnh để đặt vòng đệm kim loại, dùng cho hệ thống áp lực cực cao.

Theo áp lực

• Class 150 – 2500 (ANSI/ASME): Quy định khả năng chịu áp lực của blind flange. [Chèn link: Cách chọn cấp áp lực blind flange].

Việc phân loại rõ ràng giúp người dùng lựa chọn đúng loại blind flange phù hợp với yêu cầu kỹ thuật của dự án.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn blind flange, bạn cần đặc biệt chú ý đến các thông số kỹ thuật sau để đảm bảo tính tương thích và an toàn cho hệ thống:

• Kích thước (DN): Đường kính định danh của ống (ví dụ: DN15, DN20, ..., DN2000+).

• Áp lực (Class / PN): Cấp áp lực làm việc tối đa của hệ thống.

• Độ dày: Ảnh hưởng trực tiếp đến khả năng chịu áp lực.

• Số lỗ bu-lông: Phải khớp với mặt bích kết nối trên đường ống.

• Vật liệu: Phải phù hợp với môi trường lưu chất (nhiệt độ, tính ăn mòn).

Độ dày của blind flange là một thông số cực kỳ quan trọng. Blind flange càng dày, khả năng chịu áp lực càng tốt.

So sánh blind flange vs flange thường

Mặc dù có cùng chức năng kết nối, nhưng blind flange và mặt bích kim loại (thép/inox) có những đặc tính và phạm vi ứng dụng khác nhau:

Kết luận: Blind flange được dùng để bịt kín, trong khi mặt bích thông thường được dùng để nối. Việc sử dụng đúng loại mặt bích cho từng mục đích là yếu tố quan trọng để đảm bảo hiệu suất và độ bền của hệ thống.

Tại sao blind flange chịu áp tốt?

Khả năng chịu áp lực vượt trội của blind flange đến từ chính cấu tạo đặc trưng của nó:

1. Không có lỗ trung tâm: Đây là yếu tố quan trọng nhất. Vì không có lỗ trung tâm, blind flange không có "điểm yếu" về mặt cấu trúc như các loại flange khác. Áp lực của lưu chất được phân bố đều trên toàn bộ bề mặt đặc của flange, giúp nó chịu được lực tác động lớn mà không bị biến dạng.

2. Độ dày lớn: So với các loại flange khác có cùng kích thước và cấp áp lực, blind flange thường có độ dày lớn hơn đáng kể. Độ dày này cung cấp thêm sức mạnh và độ cứng, giúp nó chịu được áp lực cao hơn.

3. Phân bố lực đều: Nhờ cấu tạo đặc, lực ép từ bu-lông được truyền đều qua thân flange đến gioăng, tạo ra một mối nối kín, vững chắc.

Insight mạnh: Blind flange là loại flange chịu áp lực tốt nhất trong tất cả các loại flange. Đây là lý do tại sao nó thường được sử dụng ở các vị trí cần bịt kín trong các hệ thống đường ống Class 600, 900, 1500, thậm chí 2500.

Ứng dụng thực tế

Blind flange dùng trong hệ thống nào?

Blind flange được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, đặc biệt là các hệ thống đường ống chịu áp lực cao:

• Dầu khí: Bịt kín các đầu ống trong quá trình khai thác, vận chuyển và lọc hóa dầu.

• Hóa chất: Ngăn chặn rò rỉ hóa chất trong các bình phản ứng, bồn chứa và đường ống dẫn.

• Năng lượng: Bịt kín các đầu ống trong hệ thống hơi nước, nước nóng của nhà máy điện.

• Cấp thoát nước: Đóng, mở một phần hệ thống đường ống để bảo trì hoặc mở rộng.

Khi nào cần dùng blind flange?

Bạn cần sử dụng blind flange khi:

• Cần bịt kín đầu ống hoặc thiết bị (như bồn chứa, bình áp lực).

• Cần kiểm tra áp lực (test) của một phần hệ thống đường ống.

• Cần tháo rời một thiết bị trong hệ thống đường ống để bảo trì, sửa chữa hoặc thay thế.

• Cần đóng, mở một phần của hệ thống đường ống để phục vụ mục đích vận hành.

Sai lầm thường gặp khi lắp đặt blind flange

Việc lắp đặt không đúng kỹ thuật có thể dẫn đến hậu quả nghiêm trọng:

1. Dùng sai áp lực flange: Sử dụng blind flange cấp áp thấp cho hệ thống áp cao.

2. Không dùng gioăng (gasket): Mối nối sẽ không đủ độ kín, dẫn đến rò rỉ.

3. Siết bu-lông không đều: Lực ép không đồng đều trên bề mặt mặt bích có thể làm vênh bích hoặc làm hỏng gioăng.

Hậu quả: Rò rỉ lưu chất, vỡ mối nối, làm gián đoạn hoạt động của hệ thống và gây thiệt hại về kinh tế.

Cách chọn blind flange đúng

Để lựa chọn đúng loại blind flange phù hợp, bạn hãy tuân thủ checklist sau:

1. Xác định áp lực làm việc: PN10, PN16, Class 150, Class 300, ..., phải phù hợp với áp lực của hệ thống.

2. Chọn đúng tiêu chuẩn kết nối (DIN/ANSI/JIS): Phải đồng bộ với mặt bích kết nối trên đường ống.

3. Chọn vật liệu backing ring: Thép carbon (phổ biến, kinh tế), inox (chống ăn mòn cao), thép hợp kim (chịu nhiệt và áp cao).

4. Kiểm tra kích thước (DN): Kích thước của blind flange phải khớp với kích thước ống.

Lưu ý khi lắp đặt blind flange

Quy trình lắp đặt chuẩn là chìa khóa để đảm bảo độ kín và độ bền của mối nối:

• Siết bu-lông theo hình sao: Luôn siết bu-lông theo trình tự đối xứng để lực ép được phân bổ đều.

• Dùng gioăng phù hợp: Lựa chọn vật liệu gioăng phù hợp với loại lưu chất và áp lực của hệ thống.

• Kiểm tra độ kín: Sau khi lắp đặt, hãy tiến hành thử áp để kiểm tra độ kín của mối nối.

Bảo trì & sử dụng blind flange

Để hệ thống hoạt động ổn định và lâu dài, bạn cần thực hiện các công việc bảo trì định kỳ:

• Kiểm tra định kỳ: Thường xuyên kiểm tra các mối nối mặt bích để phát hiện sớm các dấu hiệu rò rỉ.

• Siết lại bu-lông nếu cần: Do sự giãn nở nhiệt hoặc rung động, bu-lông có thể bị lỏng theo thời gian.

• Thay gioăng khi mòn: Gioăng cao su có tuổi thọ nhất định, bạn cần thay thế khi phát hiện gioăng bị nứt, cứng hoặc mòn.

FAQ

1. Blind flange có chịu áp tốt không?

→ Có, blind flange có khả năng chịu áp lực rất cao so với nhiều loại flange khác, nhờ cấu tạo đặc trưng không có lỗ trung tâm.

2. Có thể thay blind flange bằng nắp bịt (cap) không?

→ Không nên dùng nắp bịt thay cho blind flange trong các hệ thống chịu áp lực cao. Blind flange cung cấp mối nối chắc chắn hơn và dễ dàng tháo lắp hơn.

3. Blind flange dùng cho môi trường nào?

→ Blind flange phù hợp cho môi trường dầu khí, hơi nước, nước, hóa chất. [Chèn link: Các môi trường lưu chất phổ biến].

4. Có cần gioăng (gasket) không?

→ Có, gioăng là thành phần không thể thiếu để đảm bảo độ kín cho mối nối mặt bích.

5. Tháo, mở blind flange có dễ không?

→ Có, việc tháo bu-lông cho phép bạn dễ dàng tháo dỡ blind flange, thuận tiện cho việc bảo trì, sửa chữa hệ thống.

Kết luận

Blind flange là giải pháp bịt kín chuyên dụng, an toàn và hiệu quả nhất cho các đầu đường ống và thiết bị chịu áp lực cao. Nó giúp bạn tạo ra các mối nối kín tuyệt đối, đảm bảo an toàn cho hệ thống và thuận tiện cho việc bảo trì, sửa chữa. Sử dụng blind flange là một đầu tư thông minh, giúp nâng cao độ bền, hiệu suất và sự an toàn cho toàn bộ hệ thống đường ống của bạn.
