Bộ Lọc Inox: Giải Pháp Bảo Vệ Toàn Diện Cho Hệ Thống Đường Ống Công Nghiệp

Trong quá trình vận hành các hệ thống cấp nước, hơi nóng hay hóa chất, các kỹ sư thường phải đối mặt với những sự cố phát sinh như máy bơm bị kẹt cánh, van điều khiển không đóng kín được, đồng hồ đo áp hoạt động sai lệch hoặc đường ống xuất hiện nhiều cặn bẩn, rỉ sét. Những hiện tượng này không chỉ làm giảm hiệu suất làm việc mà còn gây hư hỏng thiết bị nghiêm trọng, dẫn đến chi phí sửa chữa tốn kém.

Nguyên nhân cốt lõi phần lớn xuất phát từ việc hệ thống thiếu sự bảo vệ của bộ lọc inox chất lượng cao. Việc ứng dụng thiết bị này giúp loại bỏ triệt để các tạp chất cơ học, kéo dài tuổi thọ thiết bị và đảm bảo lưu chất luôn sạch sẽ trong suốt quá trình vận hành.

Kiến thức nền

Bộ lọc inox là gì?

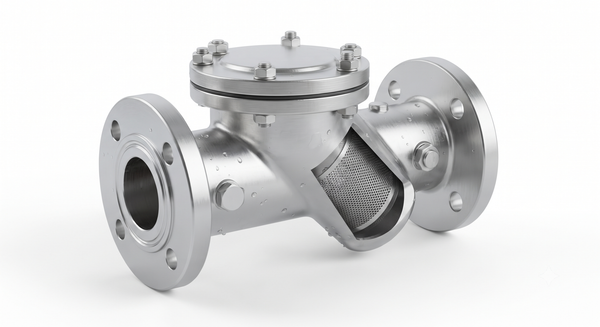

Bộ lọc inox là một thiết bị cơ khí chuyên dụng được lắp đặt trên hệ thống đường ống nhằm tách và giữ lại các cặn bẩn, rác thải hoặc tạp chất rắn lơ lửng trong dòng lưu chất. Sản phẩm đóng vai trò như "tấm khiên" bảo vệ toàn bộ mạng lưới van, bơm và thiết bị đo đạc phía sau, đảm bảo hệ thống vận hành ổn định trong các môi trường như nước sạch, nước thải, dầu, khí, hơi nóng, thực phẩm và hóa chất.

Chức năng chính của thiết bị là duy trì độ tinh khiết cho dòng chảy, ngăn chặn tình trạng tắc nghẽn và giảm thiểu tối đa ma sát phá hủy thiết bị. Sự hiện diện của phụ kiện này là bắt buộc trong các dây chuyền công nghiệp hiện đại đòi hỏi độ bền và tính an toàn vệ sinh cao.

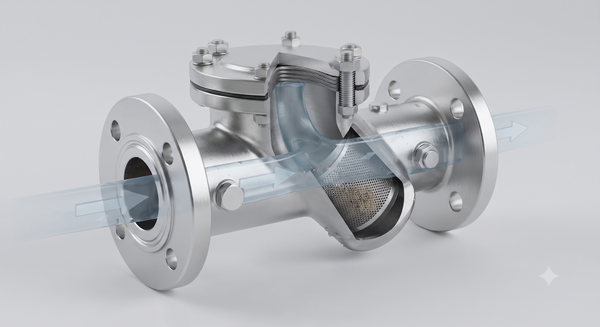

Nguyên lý hoạt động của bộ lọc inox

Nguyên lý làm việc của bộ lọc vô cùng đơn giản nhưng mang lại hiệu quả cao dựa trên cơ chế chắn lọc cơ học:

• Dòng lưu chất mang theo cặn bẩn đi vào buồng lọc của thiết bị.

• Lưu chất bắt buộc phải đi qua lớp lưới lọc inox có kích thước mắt lưới (mesh) được tính toán từ trước.

• Các hạt tạp chất, rác thải có kích thước lớn hơn mắt lưới sẽ bị giữ lại bên trong bầu lọc.

• Lưu chất sạch tiếp tục di chuyển qua các đoạn ống phía sau để cung cấp cho hệ thống.

• Sau một thời gian vận hành, cặn tích tụ nhiều gây cản trở dòng chảy, kỹ thuật viên tiến hành mở van xả cặn hoặc tháo lưới ra để vệ sinh.



Phân tích chuyên sâu

Cấu tạo của bộ lọc inox

Một thiết bị hoàn chỉnh được cấu thành từ nhiều bộ phận liên kết chặt chẽ với nhau:

• Thân lọc: Đóng vai trò khung chịu lực chính, kết nối trực tiếp với đường ống bằng ren, mặt bích hoặc mối hàn.

• Nắp lọc: Bộ phận khóa kín phần bầu lọc, cho phép tháo lắp dễ dàng để kiểm tra hoặc thay thế lưới bên trong.

• Lưới lọc inox: Trái tim của thiết bị, được dệt hoặc đục lỗ tinh xảo bằng inox chống gỉ để tách tạp chất.

• Gioăng làm kín: Thường làm từ PTFE hoặc cao su kỹ thuật chịu nhiệt, ngăn chặn hiện tượng rò rỉ lưu chất ra môi trường bên ngoài.

• Bulong: Cố định nắp lọc với thân chắc chắn dưới các dải áp lực cao.

• Van xả (tùy chọn): Lắp đặt ở đáy bầu lọc để xả nhanh cặn bẩn tích tụ mà không cần tháo toàn bộ thiết bị.

Các loại bộ lọc inox phổ biến

Phân loại theo hình dạng và cấu trúc

• Y Strainer (Bộ lọc chữ Y): Thiết kế nhỏ gọn, phần bầu lọc chếch một góc 45 độ giống chữ Y. Đây là loại lọc chữ Y inox phổ biến nhất, ứng dụng linh hoạt cho cả dòng chảy ngang và đứng, dễ tháo lắp và bảo trì.

• Basket Strainer (Bộ lọc rọ / giỏ): Có dung tích chứa cặn lớn, hình dáng giống một chiếc giỏ lọc bên trong. Bộ lọc rọ inox chuyên dùng cho các hệ thống đường ống lớn có lưu lượng dòng chảy cao, giảm tần suất vệ sinh.

• T Strainer và Duplex Strainer: Dành cho các hệ thống công suất lớn, đường ống đặc thù hoặc hệ thống yêu cầu hoạt động liên tục 24/7 không thể ngắt dòng (hệ thống kép cho phép chuyển đổi dòng chảy khi vệ sinh).

Phân loại theo vật liệu chế tạo

• Inox 201: Giá thành thấp, độ bền cơ học tạm ổn nhưng khả năng chống ăn mòn kém, chỉ phù hợp cho môi trường khô ráo, ít hóa chất.

• Inox 304: Là dòng bộ lọc inox 304 tiêu chuẩn phổ biến nhất, chịu nhiệt tốt, chống oxy hóa hiệu quả trong nước sạch và môi trường tự nhiên thông thường.

• Inox 316 / 316L: Dòng cao cấp với khả năng kháng hóa chất tuyệt vời, chịu được dung dịch muối mặn và môi trường ăn mòn khắc nghiệt, là lựa chọn cốt lõi cho bộ lọc inox 316 chuyên dụng trong ngành hóa chất và hàng hải.

Phân loại theo kiểu kết nối

Tùy thuộc vào áp lực và kích thước đường ống, thiết bị sử dụng kiểu kết nối ren (cho đường kính nhỏ từ DN15 đến DN50), mặt bích tiêu chuẩn (cho hệ thống công nghiệp lớn từ DN50 trở lên), kết nối dạng kẹp clamp (cho hệ thống vi sinh thực phẩm) hoặc hàn trực tiếp.

Thông số kỹ thuật cần quan tâm

Khi tìm hiểu về kích thước bộ lọc inox hay thông số vận hành, kỹ sư cần nắm rõ các tiêu chí sau:

• Kích thước danh định (DN15 – DN300+): Phải tương thích hoàn toàn với đường kính ngoài của ống.

• Áp lực làm việc (PN10, PN16, PN25): Đảm bảo thiết bị chịu được áp suất cực đại của hệ thống bơm.

• Tiêu chuẩn kết nối (ANSI, JIS, DIN, BS): Đảm bảo mặt bích hoặc ren khớp nối chính xác với phụ kiện xung quanh.

• Cấp độ lọc (Mesh / Micron): Quyết định kích thước hạt cặn nhỏ nhất mà lưới có thể giữ lại.

• Nhiệt độ vận hành: Giới hạn nhiệt độ chịu đựng của vật liệu thân và gioăng làm kín.

So sánh bộ lọc inox với các loại bộ lọc khác

Tại sao nên chọn inox 304 hoặc inox 316?

Việc đầu tư các mác thép chất lượng cao như inox 304 hay 316 mang lại giá trị dài hạn vượt trội nhờ khả năng chống oxy hóa hoàn hảo trong môi trường ẩm ướt. Sản phẩm hoàn toàn không bị thôi nhiễm chất độc hại vào dòng lưu chất, đảm bảo an toàn tuyệt đối cho các tiêu chuẩn vệ sinh thực phẩm và dược phẩm. Đồng thời, độ bền cơ học cao giúp thiết bị chống chọi tốt với áp lực lớn và các loại hóa chất ăn mòn mạnh.

Ứng dụng thực tế

Bộ lọc inox được ứng dụng ở đâu?

Sự linh hoạt và độ bền vững giúp thiết bị có mặt trong hầu hết các lĩnh vực trọng yếu của đời sống và công nghiệp:

• Nhà máy nước và cấp nước tòa nhà: Lọc sạch bùn đất, rác thô trước khi đưa nước vào hệ thống bơm sinh hoạt.

• Hệ thống HVAC và hơi nóng: Bảo vệ các van điều hòa nhiệt độ và đường ống trao đổi nhiệt.

• Nhà máy bia, thực phẩm và dược phẩm: Đảm bảo độ sạch tuyệt đối, không làm ô nhiễm sản phẩm đầu ra.

• Hóa chất và dầu khí: Lọc các chất lỏng có tính ăn mòn cao hoặc cặn trong dầu mỏ.

• Hệ thống PCCC: Ngăn cặn rác làm tắc nghẽn các đầu phun nước chữa cháy khẩn cấp.

Khi nào cần lắp bộ lọc inox?

Thiết bị cần được lắp đặt ở các vị trí chiến lược để tối ưu hóa hiệu quả bảo vệ:

• Trước máy bơm: Ngăn cặn rác làm kẹt cánh quạt, cháy động cơ bơm.

• Trước van điện từ và van điều khiển: Bảo vệ các chi tiết linh kiện điện tử tinh vi bên trong van khỏi bị kẹt do hạt cát nhỏ.

• Trước đồng hồ nước và lưu lượng kế: Giúp thiết bị đo đạc không bị sai số do dòng chảy nhiễu loạn hoặc bị mài mòn cơ học.

• Trước thiết bị trao đổi nhiệt: Tránh tình trạng bám cặn làm giảm hiệu suất truyền nhiệt.



Những sai lầm thường gặp khi chọn bộ lọc inox

Một số sai sót phổ biến trong quá trình chọn mua và lắp đặt gồm có: chọn sai kích thước mắt lưới (mesh quá thô không lọc được cặn, hoặc quá mịn gây tổn thất áp suất lớn); chọn nhầm kích thước đường kính (DN); không tính toán trước tổn thất áp lực dòng chảy; hoặc sử dụng vật liệu inox 201 trong môi trường hóa chất dẫn đến rỉ sét nhanh chóng.

Hướng dẫn

Hướng dẫn lựa chọn bộ lọc inox phù hợp

Để chọn mua được sản phẩm chuẩn xác, hãy áp dụng checklist kỹ thuật sau:

•  Xác định lưu chất: Nước sạch, nước thải, hơi nước, dầu hay hóa chất ăn mòn?

•  Xác định nhiệt độ: Nhiệt độ vận hành tối đa và tối thiểu của hệ thống là bao nhiêu?

•  Xác định áp suất: Mức áp suất làm việc định mức (PN) của đường ống.

•  Chọn vật liệu inox: Cân nhắc giữa inox 304 hay inox 316 dựa trên mức độ ăn mòn của môi trường.

•  Chọn cấp lọc: Kích thước lưới lọc (mesh/micron) phù hợp với yêu cầu làm sạch.

•  Chọn tiêu chuẩn kết nối: Kiểu ren, mặt bích hay mối hàn theo tiêu chuẩn tương thích.

•  Chọn thương hiệu: Ưu tiên nhà cung cấp uy tín có đầy đủ chứng chỉ chất lượng CO/CQ.

Hướng dẫn vệ sinh và bảo trì

Quá trình bảo dưỡng định kỳ giúp duy trì hiệu suất hoạt động ổn định của thiết bị:

1. Khóa các van chặn dòng chảy ở hai đầu bộ lọc để cô lập khu vực làm việc.

2. Xả hết áp lực dư bên trong bầu lọc để đảm bảo an toàn kỹ thuật.

3. Tháo nắp lọc cẩn thận bằng dụng cụ chuyên dụng.

4. Lấy lưới lọc inox ra khỏi thân thiết bị.

5. Dùng bàn chải mềm và vòi nước áp lực để làm sạch cặn bẩn bám trên lưới.

6. Kiểm tra tình trạng của gioăng làm kín, thay mới nếu phát hiện nứt vỡ hoặc biến dạng.

7. Lắp đặt lưới và nắp lọc về vị trí ban đầu, siết chặt bulong đều tay.

8. Mở từ từ van cấp nước để chạy thử, kiểm tra kỹ xem có hiện tượng rò rỉ tại mối nối hay không.

FAQ

Câu hỏi thường gặp

• Bộ lọc inox có dùng cho nước nóng được không?

  Có, sản phẩm chịu nhiệt rất tốt (thường lên tới hơn 180°C tùy thuộc vào loại gioăng làm kín đi kèm), hoàn toàn phù hợp cho hệ thống hơi nóng và nước nóng công nghiệp.

• Inox 304 hay inox 316 tốt hơn?

  Inox 316 có khả năng chống ăn mòn và kháng hóa chất vượt trội hơn inox 304 nhờ bổ sung hàm lượng Molypden, tuy nhiên giá thành cũng cao hơn và thường dùng cho môi trường đặc thù như hóa chất hoặc nước biển.

• Bao lâu nên vệ sinh bộ lọc một lần?

  Thời gian vệ sinh phụ thuộc vào độ sạch của lưu chất trong hệ thống, thông thường nên kiểm tra và làm sạch định kỳ từ 3 đến 6 tháng một lần.

• Mesh bao nhiêu là phù hợp?

  Tùy thuộc vào yêu cầu của thiết bị phía sau, ví dụ lưới mesh 40-60 thường dùng cho hệ thống nước thông thường, trong khi mesh lớn hơn hoặc cấp độ micron nhỏ dùng cho lọc tinh.

• Bộ lọc inox có dùng cho hóa chất không?

  Có, nhưng bắt buộc phải sử dụng dòng vật liệu inox 316/316L kết hợp với gioăng PTFE để tránh bị hóa chất ăn mòn phá hủy.

Kết luận

Việc lựa chọn đúng bộ lọc inox đóng vai trò quyết định đến sự an toàn, ổn định và tuổi thọ của toàn bộ hệ thống đường ống. Để đạt hiệu quả tối ưu, bạn cần chọn đúng vật liệu, kích thước, cấp lọc và kiểu kết nối tương thích, đồng thời thực hiện bảo trì định kỳ để gia tăng thời gian vận hành.
