Bộ Lọc Rác: Giải Pháp Thiết Yếu Bảo Vệ Hệ Thống Đường Óng Công Nghiệp
Vì sao hệ thống đường ống cần bộ lọc rác?
Trong quá trình vận hành thực tế tại các công trình, không ít kỹ sư vận hành phải đối mặt với tình trạng máy bơm vẫn hoạt động nhưng lưu lượng nước cấp sụt giảm nghiêm trọng, van điện từ thường xuyên bị kẹt cứng không đóng mở được, hay đồng hồ đo nước nhanh chóng hỏng hóc chỉ sau một thời gian ngắn. Một nguyên nhân phổ biến và thường trực nhất lại xuất phát từ những hạt rác, mạt hàn xì, cặn cát nhỏ tồn đọng trong lưu chất sau quá trình thi công và lắp đặt đường ống.
Chính vì lý do đó, bộ lọc rác đã trở thành thiết bị cơ học bắt buộc trong mọi mạng lưới cấp nước, hệ thống HVAC, PCCC, đường ống hơi nóng hay hóa chất. Việc trang bị thiết bị này giúp chặn đứng các tạp chất cơ học trước khi chúng kịp tàn phá các thiết bị đắt tiền phía sau, đảm bảo toàn bộ dây chuyền vận hành thông suốt và an toàn.
Kiến thức nền
Bộ lọc rác là gì?
Bộ lọc rác là thiết bị cơ học chuyên dụng dùng để giữ lại cặn bẩn, rỉ sét, cát, đá nhỏ, mạt kim loại, lá cây và các tạp chất lơ lửng nhằm bảo vệ an toàn cho máy bơm, van công nghiệp, đồng hồ đo lưu lượng và các thiết bị trao đổi nhiệt trong đường ống.
Thiết bị này đóng vai trò là tuyến phòng thủ đầu nguồn, ngăn chặn triệt để rác thải thô xâm nhập vào hệ thống. Vị trí lắp đặt chuẩn xác của bộ lọc rác thường nằm ngay trước máy bơm, trước các van điều khiển tự động, đầu nguồn cấp nước hoặc phía trước các thiết bị trao đổi nhiệt nhạy cảm.
Nguyên lý hoạt động của bộ lọc rác

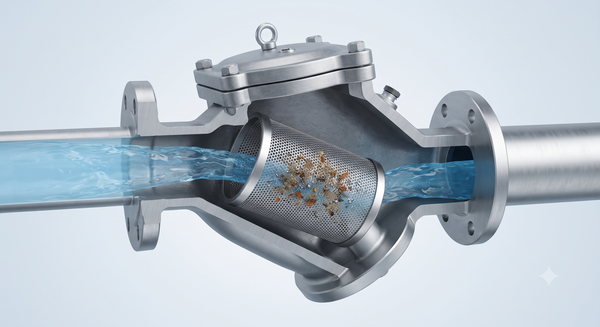

Dòng lưu chất mang theo tạp chất di chuyển vào khoang chứa của thiết bị, sau đó buộc phải đi qua lớp lưới lọc bên trong. Tại đây, rác thải và cặn bẩn có kích thước lớn hơn mắt lưới sẽ bị giữ lại, trong khi phần nước sạch tiếp tục lưu thông ra ngoài để cấp cho hệ thống.
Khái niệm Mesh: Là chỉ số thể hiện số lượng lỗ lọc trên mỗi inch chiều dài của lưới, mesh càng lớn thì lỗ lọc càng nhỏ và mịn.
Chênh áp và vệ sinh: Khi rác tích tụ nhiều trên bề mặt lưới, áp suất trước và sau lọc sẽ chênh lệch lớn (chênh áp tăng), làm giảm lưu lượng dòng chảy. Đây là dấu hiệu kỹ thuật viên cần tiến hành xả cặn hoặc tháo ra vệ sinh.
Phân tích chuyên sâu
Cấu tạo của bộ lọc rác
Một thiết bị lọc rác đường ống hoàn chỉnh được cấu thành từ các bộ phận cốt lõi sau:
Thân lọc: Khung chịu lực chính, được đúc từ gang, inox, thép, đồng hoặc nhựa tùy thuộc vào môi trường làm việc.
Lưới lọc: Thường làm từ vật liệu chống rỉ cao cấp như lọc rác inox 304 hoặc lọc rác inox 316 để đảm bảo độ bền cơ học.
Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối, ngăn ngừa rò rỉ lưu chất ra môi trường bên ngoài.
Nắp vệ sinh và bulong: Cho phép kỹ sư tháo dỡ phần nắp dễ dàng để bảo dưỡng định kỳ.
Cửa xả đáy: Hỗ trợ xả nhanh cặn thô tích tụ mà không cần tháo toàn bộ cấu trúc.
Phân loại bộ lọc rác phổ biến
Trên thị trường hiện nay, bộ lọc công nghiệp được chia thành nhiều dạng kết cấu khác nhau nhằm đáp ứng từng nhu cầu đặc thù:
Bộ lọc rác chữ Y (Y strainer): Thiết kế nhỏ gọn, tối ưu chi phí, tổn thất áp suất thấp, chuyên dùng cho không gian hẹp và hệ thống dân dụng lẫn công nghiệp.
Bộ lọc rác Basket (Basket strainer): Có dung tích chứa rác cực lớn dạng giỏ hình trụ, thích hợp cho các trạm bơm công suất cao, ít phải bảo trì liên tục nhưng chiếm nhiều không gian lắp đặt.
Bộ lọc rác T-Type và Duplex: Chuyên dùng cho các đường ống áp lực lớn hoặc hệ thống vận hành liên tục 24/7 không thể dừng dòng chảy để vệ sinh nhờ cơ chế chuyển đổi dòng kép.
Bộ lọc rác tự làm sạch: Tự động súc rửa cặn bẩn bằng cơ chế gạt hoặc xả ngược tự động, tối ưu hóa tối đa nhân công vận hành.
Phân loại theo vật liệu chế tạo
Việc lựa chọn đúng vật liệu cấu thành giúp thiết bị kéo dài tuổi thọ đáng kể:
Gang và thép carbon: Phù hợp cho hệ thống nước sạch, PCCC, HVAC và hơi nóng thông thường.
Inox 304 / Inox 316: Chuyên dụng cho nước biển, hóa chất ăn mòn, nhà máy thực phẩm, dược phẩm và hệ thống vi sinh khắt khe.
Đồng và nhựa (PVC, UPVC, CPVC): Thường ứng dụng trong hệ thống xử lý nước hóa chất quy mô nhỏ hoặc đường ống áp lực thấp.
Thông số kỹ thuật cần quan tâm
Khi thiết kế và mua sắm, các kỹ sư cần nắm rõ các thông số kỹ thuật sau:
Kích thước danh định: Trải dài từ DN15–DN600+ tùy thuộc vào quy mô đường ống.
Áp suất làm việc: Các định mức phổ biến gồm PN10, PN16, PN25, PN40.
Kiểu kết nối: Kiểu bộ lọc ren, bộ lọc mặt bích, kết nối dạng Clamp hoặc hàn trực tiếp.
Tiêu chuẩn quốc tế: Đáp ứng các tiêu chuẩn khắt khe như JIS, ANSI, DIN, BS, EN.
So sánh bộ lọc rác chữ Y và Basket Strainer
| Tiêu chí so sánh | Bộ lọc rác chữ Y (Y Strainer) | Bộ lọc rác Basket Strainer |
| Khả năng chứa rác | Trung bình, thích hợp cặn ít | Rất lớn, chứa được lượng rác nặng |
| Tổn thất áp suất | Thấp đến trung bình | Thấp, diện tích bề mặt lọc lớn |
| Không gian lắp đặt | Gọn gàng, tiết kiệm diện tích | Cồng kềnh, cần không gian thao tác |
| Chi phí đầu tư | Tối ưu, kinh tế | Cao hơn do khối lượng vật liệu lớn |
| Quy mô hệ thống | Từ dân dụng đến công nghiệp vừa | Nhà máy công suất lớn, trạm bơm lớn |
Kết luận: Nên ưu tiên chọn lọc chữ Y cho các hệ thống thông thường để tiết kiệm chi phí, trong khi Basket Strainer là lựa chọn bắt buộc cho các nhà máy lớn cần gom lượng rác thải liên tục.
Vì sao phải chọn đúng bộ lọc rác?
Nếu kỹ sư chọn sai chủng loại, kích thước hoặc cấp độ lọc, hệ thống sẽ phải đối mặt với hàng loạt hậu quả nặng nề: hiện tượng tụt áp đột ngột, giảm lưu lượng dòng chảy, bộ lọc nhanh chóng bị tắc nghẽn khiến nhân viên phải vệ sinh liên tục. Nghiêm trọng hơn, cặn bẩn lọt qua sẽ làm mòn cánh quạt máy bơm, kẹt van điều khiển, từ đó làm tăng vọt chi phí vận hành và bảo trì toàn bộ nhà máy.
Ứng dụng thực tế
Bộ lọc rác được sử dụng ở đâu?
Thiết bị này hiện diện trong hầu hết các lĩnh vực công nghiệp và hạ tầng kỹ thuật hiện đại:
Nhà máy xử lý nước sạch và hệ thống cấp thoát nước đô thị.
Hệ thống điều hòa không khí trung tâm (HVAC), tháp giải nhiệt (Cooling Tower) và máy làm lạnh Chiller.
Hệ thống phòng cháy chữa cháy (PCCC) đòi hỏi độ sẵn sàng hoạt động tuyệt đối.
Nhà máy chế biến thực phẩm, dược phẩm và dây chuyền sản xuất đồ uống.
Ngành công nghiệp hóa chất, lọc hóa dầu và hệ thống đường ống hơi nóng áp lực cao.
Hệ thống tưới tiêu tự động nông nghiệp quy mô lớn.
Khi nào nên lắp bộ lọc rác?
Quy chuẩn kỹ thuật yêu cầu lắp đặt thiết bị này tại các vị trí chiến lược:
Trước máy bơm: Ngăn chặn rác thô làm kẹt hoặc phá hủy cánh bơm.
Trước van điện từ và van điều khiển tuyến tính: Bảo vệ đĩa van không bị xước, rò rỉ do cặn bám.
Trước đồng hồ đo lưu lượng và lưu lượng kế: Đảm bảo dòng chảy qua cơ cấu đo không bị nhiễu loạn, giữ nguyên độ chính xác.
Trước bộ trao đổi nhiệt: Tránh tình trạng bám cặn làm giảm hiệu suất truyền nhiệt của thiết bị.
Những sai lầm thường gặp
Chọn sai kích thước mắt lưới (mesh) khiến cặn vẫn lọt qua hoặc lưới quá mau gây tắc nghẽn liên tục.
Lựa chọn sai vật liệu dẫn đến hiện tượng ăn mòn hóa học chỉ sau thời gian ngắn vận hành.
Lắp ngược chiều dòng chảy (không tuân theo mũi tên đúc nổi trên thân).
Bỏ qua việc lắp van xả đáy hoặc không kiểm tra chênh lệch áp suất định kỳ.
Cách khắc phục: Tuân thủ tuyệt đối bản vẽ thiết kế kỹ thuật, tham khảo catalogue nhà sản xuất và lên lịch bảo dưỡng định kỳ nghiêm ngặt.
Hướng dẫn / Checklist
Hướng dẫn lựa chọn bộ lọc rác phù hợp
Xác định chính xác tính chất hóa lý của lưu chất.
Kiểm tra áp suất vận hành tối đa của toàn hệ thống.
Xác định giới hạn nhiệt độ làm việc thực tế.
Đo đạc kích thước đường kính ống (DN).
Lựa chọn vật liệu thân van tương thích môi trường.
Chọn kiểu kết nối ren hoặc mặt bích phù hợp.
Tính toán cấp độ lưới lọc (mesh) mong muốn.
Đối chiếu tiêu chuẩn kết nối mặt bích (JIS, DIN, ANSI).
Lựa chọn thương hiệu cung cấp uy tín.
Kiểm tra khả năng tháo lắp và bảo trì thực tế.
Cách vệ sinh và bảo dưỡng định kỳ
Khóa van: Đóng các van chặn dòng chảy trước và sau bộ lọc để cô lập khu vực bảo trì.
Xả áp: Mở van xả áp để giải phóng toàn bộ áp lực khí hoặc nước bên trong thân thiết bị.
Tháo nắp: Dùng dụng cụ tháo bu-long và nhấc nắp vệ sinh ra ngoài.
Làm sạch lưới: Rút giỏ lọc hoặc lưới lọc ra khỏi thân, dùng vòi xịt áp lực cao rửa sạch toàn bộ cặn bẩn bám dính.
Kiểm tra gioăng và lắp lại: Kiểm tra độ đàn hồi của gioăng làm kín, thay mới nếu bị chai cứng, sau đó lắp ráp lại theo đúng thứ tự.
Chạy thử: Mở từ từ các van chặn để đưa hệ thống vào vận hành và kiểm tra độ kín khít.
Câu hỏi thường gặp (FAQ)
Bộ lọc rác có thay thế bộ lọc tinh được không?
Không, bộ lọc rác chủ yếu xử lý các tạp chất thô, cặn lớn và rỉ sét, trong khi bộ lọc tinh chuyên dùng để giữ lại các hạt vi mịn kích thước nhỏ.
Bao lâu nên vệ sinh bộ lọc rác?
Tùy thuộc vào lượng cặn thực tế trong nguồn nước, thông thường nên kiểm tra và vệ sinh định kỳ từ 1 đến 3 tháng một lần.
Mesh bao nhiêu là phù hợp?
Đối với việc bảo vệ máy bơm và van công nghiệp thông thường, mức mesh từ 20 đến 60 là lựa chọn phổ biến và tối ưu nhất.
Bộ lọc rác inox có dùng cho hóa chất không?
Có, đặc biệt các dòng làm từ inox 316 có khả năng kháng ăn mòn rất tốt trong nhiều môi trường hóa chất công nghiệp.
Có nên lắp bộ lọc trước máy bơm không?
Rất cần thiết, việc lắp đặt này giúp bảo vệ cánh bơm khỏi các dị vật rắn vô tình rơi vào đường ống gây kẹt hoặc vỡ máy.
Kết luận + CTA
Chọn đúng bộ lọc rác giúp hệ thống vận hành ổn định và bền bỉ
Tóm lại, bộ lọc rác đóng vai trò là "tấm khiên" bảo vệ cốt lõi, giúp loại bỏ triệt để tạp chất cơ học, bảo vệ an toàn cho máy bơm, van công nghiệp và các thiết bị đo đạc. Việc lựa chọn đúng chủng loại, vật liệu, kích thước DN cùng cấp độ lọc phù hợp sẽ giúp hệ thống vận hành ổn định, kéo dài tuổi thọ thiết bị và tiết kiệm tối đa chi phí bảo trì.
