Bộ Lọc Tách Nước: Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Thực Tế
Trong nhiều hệ thống khí nén, nhiên liệu, dầu thủy lực và xử lý nước, hơi ẩm hoặc nước lẫn trong lưu chất có thể gây ăn mòn, giảm hiệu suất và làm hư hỏng thiết bị. Đây là nguyên nhân phổ biến khiến máy móc hoạt động không ổn định và phát sinh chi phí bảo trì lớn. Giải pháp được nhiều doanh nghiệp lựa chọn chính là bộ lọc tách nước – thiết bị giúp loại bỏ nước và tạp chất trước khi lưu chất đi vào hệ thống. Bài viết này sẽ giúp bạn hiểu rõ về cấu tạo, nguyên lý hoạt động, các loại bộ lọc tách nước và cách lựa chọn phù hợp với từng ứng dụng.
Bộ Lọc Tách Nước Là Gì?
Bộ lọc tách nước (hay còn gọi là air water separator, water separator filter, bộ lọc tách ẩm) là thiết bị công nghiệp chuyên dụng được thiết kế nhằm loại bỏ triệt để hơi nước, nước ngưng tụ và một phần tạp chất lẫn trong các dòng lưu chất như khí nén, nhiên liệu hoặc dầu.
Bộ lọc tách nước là thiết bị có chức năng loại bỏ nước, hơi ẩm và một phần tạp chất khỏi lưu chất như khí nén, nhiên liệu hoặc dầu, giúp bảo vệ thiết bị, nâng cao hiệu suất vận hành và kéo dài tuổi thọ hệ thống.
Vai trò cốt lõi của bộ lọc tách nước trong các dây chuyền kỹ thuật là làm sạch dòng lưu chất đầu vào, ngăn chặn tình trạng ôxy hóa đường ống và hạn chế tối đa hư hại cho các linh kiện tinh vi phía sau. Thiết bị này hiện diện trong nhiều môi trường công nghiệp khắt khe:
Khí nén: Loại bỏ ẩm mốc trong hệ thống điều khiển tự động.
Dầu diesel và xăng: Bảo vệ hệ thống phun nhiên liệu của động cơ.
Dầu thủy lực: Ngăn ngừa hiện tượng nhũ hóa dầu gây kẹt van.
Nước công nghiệp và hệ thống xử lý nước: Tối ưu hóa chất lượng dòng chảy thứ cấp.

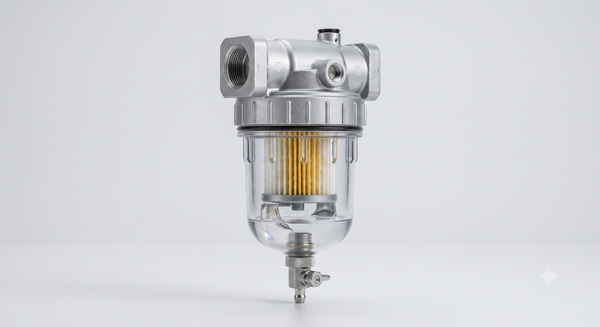

Cấu Tạo Và Nguyên Lý Hoạt Động Của Bộ Lọc Tách Nước
Cấu tạo tiêu chuẩn của một bộ lọc tách nước bao gồm các bộ phận chính liên kết chặt chẽ với nhau:
Thân bộ lọc: Khung kim loại hoặc nhựa chịu lực cao, chứa đựng toàn bộ đường dẫn lưu chất.
Lõi lọc: Thành phần cốt lõi giữ lại các hạt cặn rắn và hỗ trợ ngưng tụ hơi ẩm.
Buồng tách nước: Không gian thiết kế đặc biệt để lưu chất thay đổi hướng đột ngột.
Cốc chứa nước: Nơi tích tụ lượng nước đã được tách ra khỏi dòng chính.
Van xả nước: Van tự động hoặc thủ công để xả bỏ nước đọng ra ngoài.
Đầu kết nối: Các cổng ren hoặc mặt bích liên kết với đường ống.
Nguyên lý hoạt động diễn ra theo các bước tuần tự: Dòng lưu chất mang theo hơi ẩm đi vào bộ lọc. Dưới tác động của lực ly tâm sinh ra từ cánh hướng dòng, trọng lực hoặc qua các lớp vật liệu lọc chuyên dụng, các phân tử nước nặng hơn và hạt bụi bị văng ra, bám vào thành cốc chứa. Nước tích tụ dần tại buồng chứa phía dưới, trong khi dòng lưu chất sạch sẽ tiếp tục đi qua lõi lọc để ra ngoài hệ thống.
Việc loại bỏ nước triệt để giúp tăng tuổi thọ máy móc và giảm chi phí bảo trì vì nước chính là tác nhân hàng đầu gây ra hiện tượng han gỉ kim loại, làm loãng dầu bôi trơn, tạo màng bám vi sinh và làm kẹt cứng các bộ phận chuyển động chính xác như xilanh, van điện từ.
Các Loại Bộ Lọc Tách Nước Phổ Biến
Thị trường cung cấp nhiều dòng sản phẩm đa dạng để đáp ứng chính xác nhu cầu của từng hệ thống kỹ thuật:
Phân Loại Theo Môi Trường Sử Dụng
Bộ lọc tách nước khí nén: Chuyên dùng trong các xưởng cơ khí, tự động hóa.
Bộ lọc tách nước nhiên liệu / diesel: Bảo vệ động cơ xe tải, tàu thuyền và máy phát điện.
Bộ lọc tách nước dầu: Ứng dụng trong các trạm nguồn thủy lực.
Bộ lọc tách nước công nghiệp & hệ thống xử lý nước: Xử lý dòng lưu chất quy mô lớn.
Phân Loại Theo Vật Liệu
Nhôm và đồng: Trọng lượng nhẹ, chống chịu ăn mòn tốt ở điều kiện thường.
Inox 304 và Inox 316: Khả năng kháng hóa chất và môi trường muối biển tuyệt đối.
Nhựa kỹ thuật: Giá thành tiết kiệm, chuyên dùng cho môi trường áp suất thấp.
Phân Loại Theo Cơ Chế Tách Nước
Ly tâm: Dùng lực xoáy lốc để tách nước cơ học.
Đồng tụ (Coalescing): Gom các hạt hơi ẩm nhỏ thành các giọt lớn để dễ dàng rơi xuống đáy.
Lọc nhiều cấp và màng lọc chuyên dụng: Dùng cho khí y tế hoặc điện tử đòi hỏi độ tinh khiết cực cao.
Các Thông Số Kỹ Thuật Quan Trọng
Khi chọn mua bộ lọc tách nước, các kỹ sư cần đặc biệt lưu ý đến các thông số sau:
Kích thước cổng kết nối: Đa dạng từ 1/4", 3/8", 1/2", 3/4", 1" cho đến các cỡ lớn dạng mặt bích DN15, DN20, DN25.
Lưu lượng: Khả năng xử lý thể tích lưu chất qua bộ lọc trong một đơn vị thời gian (m3/min hoặc L/h).
Áp suất làm việc và áp suất tối đa: Đảm bảo thiết bị không bị biến dạng hay nứt vỡ dưới tải trọng áp lực thực tế của hệ thống.
Nhiệt độ làm việc: Giới hạn nhiệt độ chịu được của gioăng làm kín và thân bộ lọc.
Cấp lọc (Micron): Kích thước hạt nhỏ nhất mà lõi lọc có thể giữ lại.
Hiệu suất tách nước: Tỷ lệ phần trăm hơi ẩm bị loại bỏ khỏi dòng lưu chất (thường đạt trên 95% đối với dòng cao cấp).
So Sánh Bộ Lọc Tách Nước Với Bộ Lọc Thông Thường
Bảng so sánh chi tiết giúp làm rõ sự khác biệt giữa hai thiết bị:
| Tiêu chí | Bộ lọc tách nước | Bộ lọc thông thường |
| Loại bỏ nước | Có (Chuyên biệt cho hơi ẩm và nước ngưng) | Hạn chế hoặc không có khả năng tách nước |
| Lọc cặn | Có | Có |
| Bảo vệ thiết bị | Rất tốt (Chống ăn mòn và nhũ hóa) | Tốt (Chỉ chặn được rác thô) |
| Ứng dụng | Khí nén, nhiên liệu, dầu thủy lực | Nhiều loại lưu chất thông dụng |
Không nên thay thế bộ lọc tách nước bằng bộ lọc thông thường (như lọc cặn cơ học thuần túy) vì các loại lọc thông thường chỉ giữ lại hạt rắn chứ không thể xử lý được hơi nước hay giọt nước lơ lửng dưới dạng sương mù. Nếu dùng sai, hơi ẩm vẫn len lỏi vào thiết bị, gây gỉ sét ổ bi, hỏng hóc nghiêm trọng và làm gián đoạn toàn bộ dây chuyền sản xuất.
Ưu Điểm Của Bộ Lọc Tách Nước
Sử dụng thiết bị này mang lại những giá trị kinh tế và kỹ thuật to lớn:
Loại bỏ hơi ẩm hiệu quả: Giữ cho dòng lưu chất luôn ở trạng thái khô ráo, đạt chuẩn kỹ thuật.
Bảo vệ máy móc: Kéo dài tuổi thọ vận hành cho van, xilanh, động cơ và các thiết bị chấp hành.
Giảm ăn mòn: Ngăn chặn triệt để quá trình ôxy hóa lòng ống và các chi tiết kim loại.
Nâng cao chất lượng khí hoặc nhiên liệu: Tăng hiệu suất đốt cháy nhiên liệu hoặc đảm bảo thành phẩm sơn không bị rỗ bề mặt.
Tiết kiệm chi phí bảo trì: Hạn chế tối đa số lần sửa chữa, thay thế linh kiện do ngấm nước.
Dễ lắp đặt và vệ sinh: Cấu trúc thông minh giúp việc tháo lắp cốc chứa và lõi lọc diễn ra nhanh chóng.
Bộ Lọc Tách Nước Được Sử Dụng Ở Đâu?
Thiết bị được ứng dụng rộng rãi trong mọi mặt đời sống công nghiệp:
Hệ thống máy nén khí: Cung cấp nguồn khí khô sạch cho các xưởng cơ khí, dây chuyền robot.
Xưởng sơn: Tránh tình trạng hạt nước lọt vào súng phun làm loang lổ màng sơn.
Gara ô tô: Hỗ trợ các thiết bị siết bu-lông khí nén và cầu nâng vận hành trơn tru.
Hệ thống nhiên liệu diesel: Lọc nước lẫn trong dầu để bảo vệ kim phun áp lực cao của động cơ.
Nhà máy thực phẩm & hóa chất: Đảm bảo tiêu chuẩn vệ sinh khắt khe, không bị nhiễm ẩm chéo.
Dây chuyền sản xuất tự động & Trạm xử lý nước: Vận hành ổn định các thiết bị đo lường nhạy cảm với độ ẩm.
Khi Nào Nên Sử Dụng Bộ Lọc Tách Nước?
Hãy kiểm tra checklist dưới đây để nhận biết khi nào hệ thống của bạn thực sự cần đến thiết bị này:
Hệ thống đường ống xuất hiện hiện tượng đọng nước hoặc có hơi ẩm
Khí nén yêu cầu độ sạch cao phục vụ sản xuất tinh vi
Nhiên liệu đầu vào có nguy cơ nhiễm nước do điều kiện bảo quản
Thiết bị trong xưởng thường xuyên bị ăn mòn, gỉ sét sớm
Doanh nghiệp muốn tối ưu hóa tuổi thọ máy móc và cắt giảm chi phí sửa chữa
Những Sai Lầm Thường Gặp Khi Sử Dụng
Quá trình vận hành thực tế thường vấp phải một số lỗi phổ biến:
Chọn sai lưu lượng: Lắp bộ lọc quá nhỏ so với công suất máy nén gây sụt áp nghiêm trọng.
Không xả nước định kỳ: Khiến nước đầy tràn qua cốc chứa và bị cuốn ngược trở lại vào đường ống chính.
Chọn sai cấp lọc: Lõi lọc quá thô không giữ được hạt ẩm nhỏ, hoặc quá mịn làm nhanh nghẹt.
Lắp sai chiều dòng chảy: Bỏ qua mũi tên chỉ hướng dẫn đến áp lực đẩy hỏng cấu trúc bên trong.
Không thay lõi lọc đúng thời gian: Lõi lọc bị biến chất, bám bẩn dày đặc làm giảm lưu lượng cấp.
Cách khắc phục: Đọc kỹ tài liệu hướng dẫn kỹ thuật của nhà sản xuất, lắp đặt thêm van xả nước tự động và lên lịch bảo dưỡng thiết bị đều đặn mỗi tháng.
Hướng Dẫn Lựa Chọn Bộ Lọc Tách Nước Phù Hợp
Quy trình 7 bước chuẩn xác giúp bạn chọn mua đúng thiết bị:
Bước 1 - Xác định loại lưu chất: Khí nén, dầu diesel, xăng hay dầu thủy lực.
Bước 2 - Đo lưu lượng: Tính toán tổng thể tích lưu chất cần đi qua bộ lọc trong một phút hoặc một giờ.
Bước 3 - Kiểm tra áp suất: Đối chiếu áp lực làm việc tối đa của hệ thống.
Bước 4 - Chọn cấp lọc: Quyết định kích thước micron dựa trên yêu cầu độ sạch của thiết bị đầu cuối.
Bước 5 - Chọn vật liệu: Cân nhắc môi trường làm việc để chọn nhôm, nhựa hay bộ lọc tách nước bằng inox.
Bước 6 - Kiểm tra kiểu kết nối: Lựa chọn ren trong, ren ngoài hoặc mặt bích đồng bộ với đường ống sẵn có.
Bước 7 - Lựa chọn thương hiệu uy tín: Ưu tiên các nhà sản xuất lớn để đảm bảo độ bền và chế độ bảo hành chu đáo.
Lưu Ý Khi Lắp Đặt Và Bảo Trì
Lắp đúng chiều mũi tên dòng chảy: Đảm bảo lưu chất di chuyển từ cổng vào đến cổng ra đúng thiết kế thủy lực.
Xả nước định kỳ: Thường xuyên kiểm tra mức nước trong cốc chứa hoặc trang bị van xả tự động.
Kiểm tra cốc chứa: Đảm bảo không bị nứt vỡ, rò rỉ áp suất tại các chân ren kết nối.
Thay lõi lọc đúng khuyến nghị: Thay mới lõi bên trong định kỳ từ 6 đến 12 tháng tùy tần suất hoạt động.
Kiểm tra rò rỉ và áp suất: Dùng dung dịch xà phòng bôi lên các điểm nối để test độ kín khít sau khi lắp đặt.
Câu Hỏi Thường Gặp
1. Bộ lọc tách nước có cần thiết cho máy nén khí không?
Có. Thiết bị giúp loại bỏ hơi ẩm trong khí nén, bảo vệ van, xilanh, dụng cụ khí và nâng cao chất lượng khí đầu ra.
2. Bao lâu nên thay lõi lọc?
Tùy điều kiện sử dụng thực tế của nhà máy, thường từ 6–12 tháng hoặc theo khuyến nghị cụ thể từ nhà sản xuất.
3. Bộ lọc tách nước có lọc được dầu không?
Một số dòng lọc đa chức năng kết hợp công nghệ đồng tụ có thể loại bỏ cả nước và tạp chất dầu dạng giọt, tuy nhiên cần chọn đúng chủng loại chuyên dụng cho ứng dụng đó.
4. Có cần xả nước trong cốc lọc thường xuyên không?
Có. Việc xả nước định kỳ giúp duy trì hiệu suất tách nước tối ưu và tránh tình trạng nước tràn ngược vào hệ thống đường ống.
5. Làm sao chọn đúng bộ lọc tách nước?
Cần dựa trên loại lưu chất, lưu lượng, áp suất làm việc, cấp lọc micron, vật liệu chế tạo và đặc thù môi trường làm việc để lựa chọn thiết bị phù hợp nhất.
Kết Luận
Bộ lọc tách nước là thiết bị quan trọng giúp loại bỏ nước và hơi ẩm khỏi khí nén, nhiên liệu hoặc dầu, góp phần bảo vệ thiết bị và tăng hiệu quả vận hành. Việc lựa chọn đúng loại bộ lọc theo lưu lượng, áp suất và môi trường sử dụng sẽ giúp tối ưu chi phí đầu tư cũng như kéo dài tuổi thọ hệ thống toàn diện.
