Bộ Máy Bơm Tăng Áp: Giải Pháp Toàn Diện Cho Vấn Nạn Nước Yếu
Bạn đang sở hữu một ngôi nhà phố 3-4 tầng nhưng nước ở vòi sen tầng thượng chỉ chảy "nhỏ giọt"? Mỗi khi mở vòi rửa bát cùng lúc với máy giặt hoạt động là áp lực nước tụt giảm nghiêm trọng? Tình trạng này không chỉ gây khó chịu, bất tiện trong sinh hoạt mà còn làm giảm tuổi thọ của các thiết bị sử dụng nước. Nếu bạn đang đau đầu tìm cách khắc phục triệt để vấn đề này, thì bộ máy bơm tăng áp chính là giải pháp chuyên sâu và hiệu quả nhất.
Khác với các loại máy bơm tăng áp mini đơn lẻ thường thấy, một bộ máy bơm tăng áp hoàn chỉnh là một hệ thống kỹ thuật được tính toán, lắp ráp từ nhiều thiết bị chuyên dụng nhằm tạo ra áp lực nước mạnh mẽ, ổn định cho toàn bộ công trình. Bài viết này, dưới góc nhìn của chuyên gia kỹ thuật, sẽ phân tích sâu sắc về cấu tạo, nguyên lý, cách chọn lựa và lắp đặt để bạn có cái nhìn tổng quan và đưa ra quyết định đầu tư đúng đắn nhất.
2. Kiến thức nền: Bộ máy bơm tăng áp là gì?
Định nghĩa

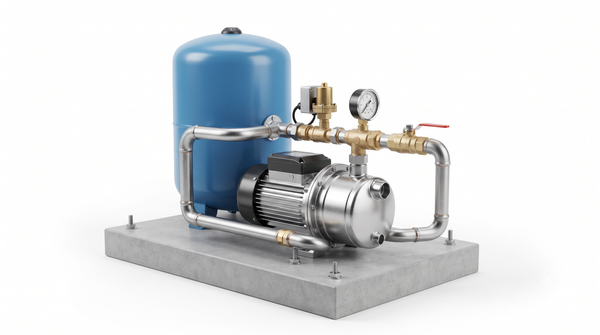

Bộ máy bơm tăng áp (còn gọi là hệ thống bơm tăng áp) là một tổ hợp gồm hai hoặc nhiều thiết bị cơ điện kết hợp với nhau, hoạt động đồng bộ nhằm mục đích tự động gia tăng và duy trì áp lực nước trong đường ống cấp nước. Hệ thống này đảm bảo áp lực nước tại mọi điểm đầu ra (vòi sen, vòi rửa, máy giặt, bình nóng lạnh...) luôn mạnh và ổn định, bất kể nhu cầu sử dụng thay đổi hay vào giờ cao điểm.

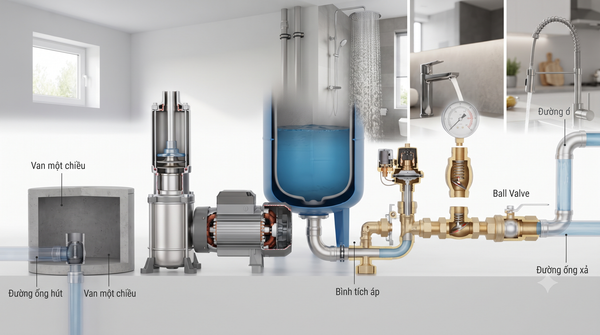

Một bộ tăng áp nước tiêu chuẩn, hoàn chỉnh thường bao gồm các thành phần cốt lõi sau:
Máy bơm nước: Trái tim của hệ thống, tạo ra lực đẩy nước. Có thể là bơm ly tâm trục ngang, trục đứng hoặc bơm đa tầng cánh.
Bình tích áp (Bình áp lực): Bình chứa khí và nước, có vai trò ổn định áp suất, dự trữ áp lực và giảm thiểu số lần khởi động của máy bơm.
Công tắc áp suất (Pressure Switch) hoặc Cảm biến áp suất (Pressure Sensor): Bộ phận "đầu não" điều khiển hoạt động của máy bơm dựa trên sự thay đổi áp lực nước trong đường ống.
Đồng hồ đo áp suất: Hiển thị giá trị áp suất thực tế của hệ thống.
Van một chiều: Ngăn nước chảy ngược về máy bơm hoặc bể chứa khi bơm dừng.
Van khóa (Van bi): Dùng để đóng/mở đường ống khi cần bảo trì, sửa chữa.
Hệ thống đường ống kết nối (Bệ đỡ): Các phụ kiện liên kết chắc chắn các thiết bị thành một khối thống nhất.
Tủ điều khiển (Đối với hệ thống lớn): Chứa các thiết bị điện, khởi động từ, rơ le bảo vệ, biến tần (nếu có) để điều khiển tự động và bảo vệ động cơ.
Nguyên lý hoạt động của bộ máy bơm tăng áp
Hệ thống hoạt động hoàn toàn tự động dựa trên sự thay đổi áp suất trong đường ống:
Khởi động: Khi bạn mở bất kỳ vòi nước nào, áp suất trong đường ống giảm xuống.
Kích hoạt: Khi áp suất giảm xuống đến mức cài đặt tối thiểu (Pmin), công tắc áp suất sẽ tự động đóng mạch điện, cấp nguồn cho máy bơm hoạt động.
Tăng áp: Máy bơm hoạt động, hút nước và đẩy vào đường ống, tạo ra áp lực nước mạnh mẽ cung cấp cho các thiết bị sử dụng. Đồng thời, một phần nước được đẩy vào bình tích áp, nén khí ni-tơ bên trong.
Dừng hoạt động: Khi bạn đóng tất cả các vòi nước, nước tiếp tục được bơm vào bình tích áp cho đến khi áp suất đạt đến mức cài đặt tối đa (Pmax). Lúc này, công tắc áp suất sẽ tự động ngắt điện, máy bơm dừng hoạt động.
Ổn định: Trong thời gian máy bơm dừng, bình tích áp đóng vai trò duy trì áp lực trong hệ thống, sẵn sàng cung cấp nước ngay lập tức khi vòi được mở lại, đồng thời ngăn chặn việc bơm phải khởi động lại liên tục khi có rò rỉ nhỏ.
Lợi ích cốt lõi của hệ thống điều khiển tự động này là duy trì áp lực nước luôn ổn định, tránh tình trạng nước lúc mạnh lúc yếu, đồng thời bảo vệ động cơ và tối ưu hóa điện năng tiêu thụ.
3. Phân tích chuyên sâu: Cấu tạo, Phân loại và Thông số
Cấu tạo chi tiết của bộ máy bơm tăng áp
Mỗi bộ phận trong hệ thống đều có vai trò quan trọng, đảm bảo hiệu suất và độ bền:
Máy bơm: Là thiết bị quan trọng nhất, quyết định lưu lượng và cột áp. Đối với nhà cao tầng, biệt thự, bơm tăng áp cho nhà cao tầng thường là loại đa tầng cánh để đảm bảo khả năng đẩy cao và tạo áp lực lớn mà vẫn vận hành êm ái.
Bình tích áp: Có dung tích từ vài lít đến hàng trăm lít. Dung tích bình càng lớn thì khả năng ổn định áp suất càng tốt và máy bơm càng ít phải khởi động lại, giúp tiết kiệm điện và tăng tuổi thọ bơm. Vỏ bình thường bằng thép chịu lực, bên trong có ruột cao su (màng EPDM) chịu áp lực và nhiệt độ.
Công tắc áp suất: Đây là thiết bị cơ hoặc điện tử cho phép cài đặt ngưỡng áp suất bật/tắt (Pmin/Pmax). Công tắc áp suất chất lượng cao giúp hệ thống hoạt động chính xác, không bị "giật" (bật tắt liên tục).
Tủ điều khiển: Đối với các bộ tăng áp công nghiệp hoặc hệ thống sử dụng nhiều bơm, tủ điều khiển là bắt buộc. Nó tích hợp các thiết bị đóng cắt, bảo vệ (quá tải, mất pha, ngắn mạch) và đặc biệt là biến tần (Inverter). Hệ thống bơm tăng áp biến tần giúp điều chỉnh tốc độ quay của động cơ bơm phù hợp với nhu cầu sử dụng thực tế, mang lại hiệu quả tiết kiệm điện năng vượt trội và áp lực nước cực kỳ ổn định.
Các loại bộ máy bơm tăng áp phổ biến
Hệ thống máy bơm tăng áp tự động được phân loại theo nhiều tiêu chí:
Theo phương thức điều khiển:
Loại cơ: Sử dụng công tắc áp suất cơ học (Rơ le cơ) và bình tích áp. Ưu điểm: Giá thành rẻ, dễ sửa chữa, thay thế. Nhược điểm: Có thể nghe tiếng "tách" khi đóng ngắt, áp lực có thể dao động nhẹ.
Loại điện tử: Sử dụng mạch điện tử và cảm biến dòng chảy/áp suất. Ưu điểm: Vận hành êm ái, kích thước nhỏ gọn, tích hợp sẵn tính năng bảo vệ chống chạy khô. Nhược điểm: Giá cao hơn loại cơ, khó sửa chữa hơn khi hỏng mạch điện.
Loại biến tần: Là công nghệ tiên tiến nhất, điều khiển bơm bằng tần số dòng điện. Ưu điểm: Tiết kiệm điện năng tối đa (30-50%), áp lực nước cực kỳ ổn định, khởi động/dừng mềm giúp tăng tuổi thọ cơ khí. Nhược điểm: Chi phí đầu tư ban đầu cao nhất.
Theo số lượng bơm:
Hệ thống 1 bơm: Phổ biến cho gia đình, biệt thự nhỏ.
Hệ thống 2-3 bơm (Bơm ghép tầng): Sử dụng cho chung cư, khách sạn, nhà máy. Các bơm hoạt động luân phiên hoặc song song tùy theo nhu cầu nước, đảm bảo cấp nước liên tục và dự phòng khi một bơm gặp sự cố.
Thông số kỹ thuật cần quan tâm
Để chọn được bộ tăng áp phù hợp, bạn cần hiểu rõ các thông số sau:
Công suất (kW/HP): Thể hiện khả năng tiêu thụ điện và sức mạnh của động cơ. Công suất cần tương ứng với nhu cầu thực tế để tránh lãng phí hoặc không đủ áp lực.
Lưu lượng (Q - m³/h hoặc lít/phút): Là lượng nước tối đa hệ thống có thể cung cấp trong một đơn vị thời gian. Cần tính toán tổng số thiết bị sử dụng nước đồng thời (vòi sen, vòi rửa, máy giặt) để chọn lưu lượng phù hợp.
Cột áp (H - m): Là độ cao tối đa mà máy bơm có thể đẩy nước lên. Trong hệ thống tăng áp, cột áp thể hiện khả năng tạo áp lực (10m cột áp tương đương 1 bar áp suất). Cần chọn cột áp đủ để đảm bảo áp lực tại vòi cao nhất đạt yêu cầu (thường từ 1.5 - 3 bar).
Áp suất làm việc (Bar/kg/cm²): Là dải áp lực mà hệ thống duy trì (Pmin - Pmax).
Dung tích bình tích áp (Lít): Chọn theo công suất bơm và lưu lượng sử dụng.
So sánh bộ máy bơm tăng áp hoàn chỉnh và máy bơm tăng áp đơn lẻ
Nhiều gia đình phân vân giữa việc mua một máy bơm tăng áp mini tích hợp sẵn rơ le và bình tích áp nhỏ với một bộ tăng áp được lắp đặt rời. Bảng so sánh dưới đây sẽ cho thấy sự khác biệt:
| Tiêu chí | Bộ máy bơm tăng áp (Lắp rời) | Máy bơm tăng áp đơn lẻ (Compact) |
| Áp lực nước | Ổn định tuyệt đối, lưu lượng lớn nhờ bình tích áp lớn. | Có thể dao động, đặc biệt khi dùng nhiều vòi cùng lúc. |
| Tiết kiệm điện | Cao, đặc biệt với hệ thống biến tần hoặc khi chọn đúng công suất và bình tích áp lớn. | Trung bình, bơm thường khởi động nhiều lần hơn. |
| Hoạt động tự động | Có, điều khiển chính xác bằng công tắc áp suất/biến tần. | Có, nhưng độ nhạy và chính xác thường kém hơn. |
| Độ bền | Rất cao. Các thành phần chất lượng, dễ bảo trì, thay thế. Bơm ít bị sốc áp. | Trung bình. Khó sửa chữa khi hỏng hóc, đặc biệt là loại điện tử. |
| Độ ồn | Thấp đến trung bình. Bơm đặt rời thường êm hơn, bình tích áp giảm ồn. | Trung bình đến cao. Bơm thường đặt gần khu vực sinh hoạt. |
| Chi phí | Cao hơn do đầu tư nhiều thiết bị chất lượng, lắp đặt phức tạp hơn. | Thấp hơn, chi phí lắp đặt đơn giản. |
Kết luận: Nên đầu tư một hệ thống bộ tăng áp nước hoàn chỉnh khi công trình có quy mô từ nhà phố 3 tầng trở lên, biệt thự, khách sạn, chung cư mini, hoặc khi yêu cầu áp lực nước và sự ổn định ở mức cao. Máy bơm tăng áp đơn lẻ chỉ phù hợp cho nhà 1-2 tầng với nhu cầu sử dụng nước ít.
4. Ứng dụng thực tế: Bộ máy bơm tăng áp được sử dụng ở đâu?
Bộ máy bơm tăng áp là thiết bị không thể thiếu trong các hệ thống cấp nước hiện đại, đảm bảo sự tiện nghi và hiệu quả hoạt động của các thiết bị:

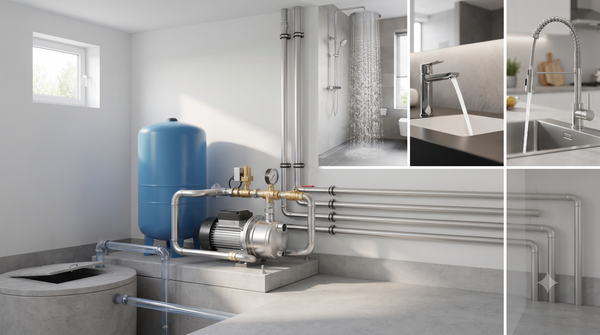

Nhà phố, Biệt thự: Đảm bảo áp lực nước mạnh cho vòi sen, vòi rửa, máy giặt, máy rửa bát, đặc biệt ở các tầng cao.
Chung cư mini, Khách sạn, Nhà nghỉ: Cung cấp nước ổn định đồng thời cho nhiều phòng, nhiều tầng, đặc biệt vào giờ cao điểm.
Trường học, Bệnh viện, Tòa nhà văn phòng: Đảm bảo nguồn nước sạch và áp lực ổn định cho hệ thống nhà vệ sinh, khu bếp, hệ thống lọc nước.
Nhà máy, Xí nghiệp: Cung cấp nước cho dây chuyền sản xuất, hệ thống làm mát, vệ sinh công nghiệp.
Hệ thống PCCC: Mặc dù có tiêu chuẩn riêng, nhưng nguyên lý tăng áp là nền tảng cho các hệ thống bơm chữa cháy.
Hệ thống tưới tiêu tự động: Cung cấp áp lực đủ cho các béc tưới phun mưa, tưới nhỏ giọt hoạt động hiệu quả.
Những sai lầm thường gặp khi lựa chọn và sử dụng
Việc chọn sai hoặc lắp đặt không đúng kỹ thuật dẫn đến nhiều phiền toái:
Chọn công suất quá nhỏ: Không đủ áp lực, nước vẫn yếu, bơm chạy quá tải liên tục dẫn đến cháy. Khắc phục: Tính toán kỹ lưu lượng và cột áp cần thiết.
Bình tích áp không phù hợp: Bình quá nhỏ khiến bơm đóng ngắt liên tục (gây ồn, tốn điện, nhanh hỏng rơ le). Khắc phục: Chọn dung tích bình tích áp tương xứng với công suất bơm (thường tỷ lệ thuận).
Không tính toán lưu lượng: Bơm không đáp ứng đủ nhu cầu khi dùng nhiều thiết bị đồng thời. Khắc phục: Lập bảng tính tổng lưu lượng các thiết bị có thể dùng cùng lúc.
Lắp sai vị trí: Bơm đặt quá xa bể chứa, đường ống hút quá nhỏ gây hiện tượng xâm thực (e-air, kêu to, giảm tuổi thọ). Khắc phục: Lắp đặt theo hướng dẫn của nhà sản xuất, đảm bảo đường ống hút đủ lớn và kín.
Không có van một chiều: Nước chảy ngược về bể khi bơm dừng, làm bơm phải khởi động lại từ đầu. Khắc phục: Bắt buộc lắp van một chiều ở đầu đẩy của bơm.
Không bảo trì định kỳ: Rơ le áp suất bị kẹt, bình tích áp mất hơi, van một chiều rò rỉ dẫn đến hệ thống hoạt động sai lệch. Khắc phục: Kiểm tra định kỳ 6-12 tháng/lần.
5. Hướng dẫn: Checklist, Lắp đặt và Bảo dưỡng
Checklist chọn bộ máy bơm tăng áp phù hợp
Trước khi mua, hãy chuẩn bị các thông tin sau để được tư vấn chính xác:
Số tầng công trình: Để xác định cột áp cần thiết.
Số điểm sử dụng nước: (Vòi sen, vòi rửa, toilet, máy giặt...) để tính tổng lưu lượng.
Vị trí đặt bể nước: Bể ngầm hay bể trên mái? (Liên quan đến cột áp hút/đẩy).
Nguồn điện: 1 pha (220V) hay 3 pha (380V)?
Yêu cầu về độ ồn: Bơm đặt trong nhà hay ngoài trời? (Chọn loại bơm và phương thức điều khiển phù hợp).
Thương hiệu và Bảo hành: Ưu tiên các thương hiệu uy tín (như Pentax, Ebara, Grundfos, Wilo, Hanil...) để đảm bảo chất lượng và dịch vụ sau bán hàng.
Hướng dẫn lắp đặt và sử dụng
Việc lắp đặt đúng kỹ thuật đảm bảo hệ thống hoạt động ổn định và bền bỉ. Nên thuê kỹ thuật viên chuyên nghiệp, nhưng bạn cần nắm các bước cơ bản:
Xác định vị trí lắp đặt: Chọn nơi khô ráo, thoáng mát, gần nguồn nước và bể chứa, dễ tiếp cận để bảo trì. Đặt trên bệ bê tông vững chắc.
Lắp đặt đường ống hút: Đảm bảo đường ống đủ lớn (lớn hơn hoặc bằng họng hút của bơm), kín khí, có rọ hút (chõ bơm) ở cuối đường ống đặt trong bể. Lắp van khóa ở đầu ống hút.
Lắp đặt đường ống đẩy: Lắp van một chiều ngay sau họng đẩy của bơm, tiếp theo là đồng hồ áp suất và van khóa. Kết nối với hệ thống mạng lưới nước của công trình.
Kết nối bình tích áp: Lắp bình tích áp vào đường ống đẩy (thường thông qua một tê hoặc ngã ba), tốt nhất là lắp gần công tắc áp suất.
Kết nối điện: Đấu nối điện nguồn vào công tắc áp suất hoặc tủ điều khiển. Đảm bảo dây dẫn có tiết diện phù hợp với công suất bơm và có nối đất an toàn.
Cài đặt áp suất: Điều chỉnh công tắc áp suất để thiết lập ngưỡng bật (Pmin) và tắt (Pmax) phù hợp với yêu cầu thực tế (ví dụ Pmin 1.5 bar, Pmax 3.0 bar).
Kiểm tra và chạy thử: Mồi nước đầy cho bơm. Mở một vòi nước bất kỳ. Cấp điện cho bơm. Kiểm tra chiều quay (với bơm 3 pha). Theo dõi đồng hồ áp suất, kiểm tra rò rỉ ở các khớp nối. Đóng vòi nước và kiểm tra xem bơm có tự ngắt khi đạt áp suất cài đặt không.
Bảo dưỡng giúp hệ thống hoạt động ổn định
Kiểm tra định kỳ 6-12 tháng/lần giúp phát hiện sớm các vấn đề:
Kiểm tra áp suất bình tích áp: Đo áp suất khí trong bình (khi không có nước), thường bằng 0.9 lần áp suất bật (Pmin) của bơm. Bơm thêm hơi nếu cần thiết.
Kiểm tra hoạt động của công tắc áp suất: Đảm bảo bơm bật/tắt đúng ngưỡng cài đặt, không bị "giật". Vệ sinh các tiếp điểm điện nếu bị rỉ sét.
Kiểm tra van một chiều: Đảm bảo van không bị kẹt, không rò rỉ nước ngược lại.
Vệ sinh bộ lọc (nếu có): Làm sạch cặn bẩn ở rọ hút hoặc bộ lọc đầu nguồn.
Kiểm tra đường ống: Kiểm tra Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Bộ Máy Bơm Tăng Áp
