Bơm 2 Xi Lanh Là Gì? Cấu Tạo, Nguyên Lý, Phân Loại Và Cách Chọn Phù Hợp

Trong các hệ thống công nghiệp hiện đại, việc vận chuyển dung dịch đòi hỏi mức áp suất tương đối cao và độ ổn định dòng chảy lớn là một yêu cầu kỹ thuật quan trọng. Một số loại chất lỏng có độ nhớt cao, chứa tạp chất hoặc đòi hỏi quy trình khắt khe khiến việc lựa chọn thiết bị bơm trở thành yếu tố quyết định hiệu suất của toàn dây chuyền. Doanh nghiệp cần những thiết bị có kết cấu cơ khí vững chắc, đảm bảo khả năng làm việc liên tục trong thời gian dài.

Chính vì vậy, bơm 2 xi lanh ra đời như một giải pháp thay thế hiệu quả cho các dòng bơm đơn thông thường. Thiết bị này hoạt động như thế nào, cấu trúc ra sao và khi nào nên ưu tiên sử dụng trong hệ thống? Bài viết dưới đây sẽ phân tích chi tiết từ góc độ chuyên gia.

Bơm 2 xi lanh là gì?

Bơm 2 xi lanh (thuộc nhóm bơm thể tích, hay còn gọi là duplex piston pump, two-cylinder reciprocating pump) là thiết bị sử dụng hai buồng xi lanh công tác để thực hiện quá trình hút và đẩy chất lỏng thông qua chuyển động tịnh tiến của piston hoặc các cơ cấu truyền động tương đương. Điểm cốt lõi của cấu hình này là hai xi lanh thường làm việc lệch pha nhau nhằm giảm thiểu khoảng ngắt quãng, tạo ra dòng chảy liên tục hơn và đáp ứng tốt các yêu cầu khắt khe về lưu lượng lẫn áp suất của hệ thống.

Thuật ngữ này cần được phân biệt rõ với các dòng bơm hai đầu cánh hay bơm ly tâm 2 tầng cánh. Cấu trúc của bơm bao gồm hai buồng xi lanh độc lập, mỗi xi lanh có piston dịch chuyển tịnh tiến bên trong và hệ thống van một chiều (van hút – van xả) đóng vai trò kiểm soát chiều chuyển động của dòng lưu chất.

Nguyên lý hoạt động của bơm 2 xi lanh

Chu trình vận hành của dòng bơm thể tích này diễn ra liên tục theo các giai đoạn phối hợp:

• Giai đoạn 1 (Piston thứ nhất hút chất lỏng): Khi piston dịch chuyển tạo ra khoảng không gian giãn nở, áp suất trong xi lanh giảm xuống tạo thành chân không tương đối, van hút mở ra để chất lỏng đi vào buồng bơm.

• Giai đoạn 2 (Piston thứ nhất đẩy chất lỏng): Piston đổi chiều chuyển động nén lại, van hút đóng kín và van xả mở ra để đẩy dung dịch ra ngoài đường ống áp lực.

• Giai đoạn 3 (Xi lanh thứ hai hoạt động): Xi lanh thứ hai cũng thực hiện chu trình hút và đẩy tương tự nhưng được thiết kế chuyển động lệch pha so với xi lanh thứ nhất.

• Giai đoạn 4 (Phối hợp dòng chảy): Sự gối đầu liên tục giữa hai chu trình giúp san sẻ khoảng thời gian gián đoạn dòng chảy, mang lại hiệu suất vận hành đều đặn hơn đáng kể so với cấu hình một xi lanh.

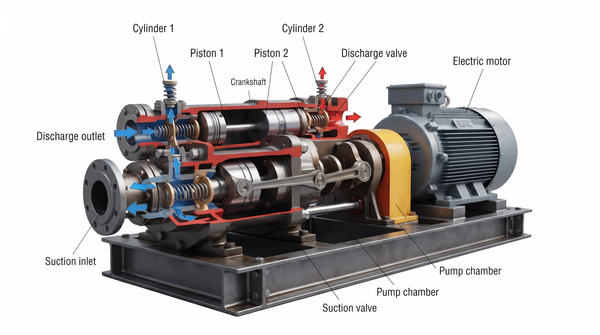

Cấu tạo của bơm 2 xi lanh gồm những bộ phận nào?

• Hai xi lanh bơm: Là không gian làm việc chính diễn ra quá trình thay đổi thể tích để hút và nén chất lỏng.

• Piston: Chi tiết chuyển động tịnh tiến bên trong xi lanh, trực tiếp tạo ra sự thay đổi thể tích buồng bơm.

• Van hút và van xả: Hệ thống van một chiều tự đóng mở theo áp suất để điều hướng dòng chảy chỉ đi theo một chiều nhất định.

• Cơ cấu truyền động: Bao gồm trục khuỷu, bánh răng hoặc các khớp nối truyền chuyển động quay từ động cơ thành cơ năng tịnh tiến.

• Tay biên (Thanh truyền): Kết nối trục quay với piston, chuyển đổi chuyển động quay tròn thành chuyển động tịnh tiến qua lại.

• Động cơ điện (hoặc động cơ thủy lực): Cung cấp năng lượng toàn hệ thống.

• Phớt và gioăng làm kín: Đảm bảo độ kín khít tuyệt đối, ngăn chặn tình trạng rò rỉ chất lỏng ra môi trường bên ngoài.

• Thân bơm (Vỏ máy): Khung kim loại chịu lực chứa đựng và bảo vệ các bộ phận chuyển động bên trong.

Các loại bơm 2 xi lanh phổ biến

• Phân loại theo cơ cấu dẫn động: Gồm bơm piston dẫn động cơ khí, bơm truyền động qua động cơ điện tích hợp hộp giảm tốc hoặc bơm truyền động bằng hệ thống thủy lực.

• Phân loại theo cách bố trí xi lanh: Gồm cấu hình hai xi lanh đặt song song, cấu hình hai xi lanh đối xứng qua trục khuỷu hoặc các dòng bơm duplex tiêu chuẩn công nghiệp.

• Phân loại theo ứng dụng thực tế: Bơm nước áp lực cao, bơm bùn loãng, bơm hóa chất chuyên dụng, bơm dung dịch độ nhớt cao và các dòng bơm áp lực lớn.

Lưu ý rằng vật liệu cấu tạo thân bơm và piston/van phải được lựa chọn chuyên biệt dựa trên đặc tính lý hóa của chất lỏng, không thể áp dụng một cấu hình chung cho mọi loại môi chất.

Thông số kỹ thuật quan trọng khi chọn bơm 2 xi lanh

Tại sao bơm 2 xi lanh có thể tạo dòng chảy ổn định hơn?

Ở các dòng bơm 1 xi lanh truyền thống, chu trình làm việc bị chia cắt thành hai giai đoạn rõ rệt: giai đoạn hút không có lưu lượng đẩy ra, tạo ra sự dao động lớn (pulsation) trên đường ống.

Khi chuyển sang cấu hình bơm 2 xi lanh hoạt động lệch pha, khi piston của xi lanh thứ nhất đang ở điểm chết (chuyển đổi giữa hút và đẩy) thì piston của xi lanh thứ hai đang ở giữa hành trình đẩy chất lỏng. Sự bù đắp liên tục này làm giảm đáng kể biên độ dao động lưu lượng. Tuy nhiên, cần lưu ý rằng không phải mọi model đều cho dòng chảy hoàn toàn phẳng; mức độ ổn định còn phụ thuộc vào góc lệch pha, thiết kế van, tốc độ piston và việc có trang bị thêm bình giảm chấn áp suất (pulsation dampener) hay không.

So sánh bơm 1 xi lanh và bơm 2 xi lanh

Một sai lầm phổ biến là mặc định rằng "có 2 xi lanh thì lưu lượng chắc chắn gấp đôi bơm 1 xi lanh". Thực tế, lưu lượng phụ thuộc hoàn toàn vào đường kính xi lanh, hành trình, tốc độ vận hành và hiệu suất thể tích thực tế của máy.

Ưu điểm và hạn chế của bơm 2 xi lanh

Ưu điểm:

• Cung cấp lưu lượng lớn hơn và đều đặn hơn so với bơm đơn xi lanh.

• Khả năng tạo ra áp suất làm việc rất cao, đáp ứng các yêu cầu khắt khe.

• Hoạt động bền bỉ, phù hợp với các dây chuyền sản xuất công nghiệp nặng.

• Xử lý tốt các loại chất lỏng có độ nhớt hoặc đặc tính mà bơm ly tâm không thể đảm nhận.

Hạn chế:

• Cấu trúc cơ khí phức tạp với nhiều linh kiện chuyển động tịnh tiến.

• Đòi hỏi lịch bảo dưỡng định kỳ nghiêm ngặt để thay thế gioăng phớt và van.

• Vẫn có thể phát sinh dao động áp suất nhỏ nếu không gắn bình tích áp phụ trợ.

• Chi phí đầu tư ban đầu cao hơn các dòng bơm thể tích đơn giản.

Bơm 2 xi lanh được sử dụng ở đâu?

• Công nghiệp nặng: Cung cấp chất lỏng dưới áp suất cao cho các thiết bị truyền động, hệ thống thủy lực hoặc dây chuyền phun xịt công nghiệp.

• Xử lý nước và bùn thải: Ứng dụng bơm bùn đặc, bùn khoáng sản hoặc các chất lỏng có hàm lượng chất rắn lơ lửng phù hợp với giới hạn thiết kế của van bơm.

• Ngành hóa chất: Vận chuyển các dung dịch có tính chất đặc thù khi toàn bộ vật liệu tiếp xúc (thân, piston, phớt) đáp ứng tiêu chuẩn kháng ăn mòn.

• Khai thác mỏ: Bơm bùn khoáng, dung dịch trợ lắng hoặc nước thải mỏ có lẫn tạp chất mài mòn.

• Nông nghiệp công nghệ cao: Các hệ thống tưới tiêu áp lực lớn hoặc phun thuốc quy mô công nghiệp.

Khi nào nên sử dụng bơm 2 xi lanh?

Bạn nên cân nhắc lựa chọn thiết bị này khi:

• Hệ thống yêu cầu mức áp suất làm việc cao mà bơm ly tâm không đáp ứng được.

• Cần dòng chảy ổn định hơn, ít xung lực hơn so với bơm 1 xi lanh.

• Môi chất cần bơm có độ nhớt hoặc đặc tính thể tích đòi hỏi bơm cơ chế tịnh tiến.

• Dây chuyền sản xuất vận hành liên tục, đòi hỏi độ tin cậy cơ học cao.

Ngược lại, nếu nhu cầu của bạn chỉ là bơm nước sạch với lưu lượng lớn ở cột áp thấp, các dòng bơm ly tâm tiêu chuẩn sẽ là phương án kinh tế và tối ưu hơn.

Những sai lầm thường gặp khi chọn bơm 2 xi lanh

• Chỉ nhìn vào công suất động cơ: Lầm tưởng motor công suất lớn là bơm sẽ phù hợp với mọi hệ thống áp lực.

• Bỏ qua áp suất thực tế: Không tính toán chính xác áp suất vận hành và áp suất cực đại dẫn đến tình trạng quá tải hoặc non tải.

• Không kiểm tra tính tương thích của môi chất: Bỏ qua độ nhớt, nhiệt độ và tính ăn mòn của hóa chất khiến gioăng phớt và piston bị phá hủy nhanh chóng.

• Quên tính đến hiện tượng dao động dòng: Không lắp đặt thêm bình giảm chấn (pulsation dampener) khiến đường ống rung lắc mạnh trong quá trình vận hành.

• Bỏ qua nguồn gốc phụ tùng thay thế: Không chuẩn bị sẵn các linh kiện hao mòn nhanh như van, phớt, vòng bi để thay thế định kỳ.

Checklist chọn bơm 2 xi lanh phù hợp

Trước khi tiến hành đặt mua thiết bị, hãy kiểm tra lần lượt các thông số sau:

•  Xác định chính xác loại chất lỏng cần bơm (nước, bùn, hóa chất...)

•  Xác định mức lưu lượng yêu cầu thực tế

•  Xác định áp suất làm việc và áp suất tối đa của hệ thống

•  Kiểm tra nhiệt độ vận hành của môi chất

•  Đo lường độ nhớt động học của dung dịch

• Đánh giá hàm lượng và kích thước chất rắn có trong chất lỏng (nếu có)

• Lựa chọn vật liệu thân bơm phù hợp

•  Lựa chọn vật liệu piston, phớt và van chịu hóa chất

•  Xác định kích thước đường kính xi lanh và hành trình

•  Kiểm tra tốc độ vận hành của máy

•  Tính toán công suất động cơ điện cần thiết

• Kiểm tra kích thước đầu hút và đầu xả

• Xác thực khả năng cung cấp phụ tùng thay thế từ nhà phân phối

•  Khảo sát điều kiện không gian thực tế tại vị trí lắp đặt

Lưu ý khi lắp đặt và vận hành bơm 2 xi lanh

Quá trình lắp đặt đòi hỏi nền móng bê tông vững chắc để hấp thụ lực rung động do chuyển động tịnh tiến gây ra. Cần căn chỉnh chính xác độ đồng tâm giữa động cơ và cơ cấu truyền động, tuyệt đối không để trọng lượng đường ống đè trực tiếp lên mặt bích đầu bơm, đồng thời kiểm tra kỹ chiều làm việc của hệ thống van một chiều.

Trong quá trình vận hành, người dùng không được phép điều chỉnh bơm vượt quá giới hạn áp suất định mức, cần thường xuyên theo dõi tiếng ồn, độ rung, kiểm tra hiện tượng rò rỉ tại phớt và theo dõi nhiệt độ ổ bi. Công tác bảo dưỡng định kỳ cần tuân thủ nghiêm ngặt lịch kiểm tra piston, gioăng phớt, van, hệ thống bôi trơn trục khuỷu và các bu-lông liên kết.

Câu hỏi thường gặp về bơm 2 xi lanh

1. Bơm 2 xi lanh là gì?

Đây là dòng bơm thể tích sử dụng hai buồng xi lanh tịnh tiến luân phiên để thực hiện quá trình hút và đẩy chất lỏng, giúp tạo ra áp suất cao và dòng chẩy đều đặn hơn.

2. Bơm 2 xi lanh có lưu lượng gấp đôi bơm 1 xi lanh không?

Không hoàn toàn. Lưu lượng thực tế phụ thuộc vào đường kính xi lanh, hành trình piston, tốc độ vận hành và hiệu suất thể tích của từng model cụ thể chứ không phụ thuộc thuần túy vào số lượng xi lanh.

3. Bơm 2 xi lanh có tạo ra áp suất cao không?

Có. Thiết bị này nổi tiếng với khả năng tạo ra áp suất làm việc lớn, rất phù hợp cho các hệ thống công nghiệp đòi hỏi cột áp hoặc áp lực đẩy mạnh.

4. Bơm 2 xi lanh dùng để bơm chất gì?

Tùy thuộc vào vật liệu cấu tạo, bơm có thể xử lý nước sạch, nước áp lực, bùn loãng, hóa chất hoặc các chất lỏng có độ nhớt tương thích. Cần kiểm tra kỹ tính kháng hóa chất trước khi đưa vào sử dụng.

5. Làm sao chọn bơm 2 xi lanh phù hợp?

Người mua cần xác định rõ các thông số gồm lưu lượng, áp suất, đặc tính môi chất, nhiệt độ, độ nhớt và điều kiện làm việc thực tế để đối chiếu với catalogue kỹ thuật của nhà sản xuất.

Việc đầu tư hệ thống bơm 2 xi lanh đòi hỏi sự am hiểu sâu sắc về thông số kỹ thuật, đặc tính dòng chảy và môi chất làm việc để đảm bảo thiết bị vận hành bền bỉ, tối ưu hóa năng suất và hạn chế tối đa rủi ro hỏng hóc. Nếu bạn đang cần tư vấn lựa chọn giải pháp bơm thể tích áp suất cao cho hệ thống công nghiệp của mình, hãy cung cấp đầy đủ thông số về lưu lượng, áp suất, loại chất lỏng và điều kiện vận hành để nhận được phương án cấu hình model chuẩn xác nhất. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Bơm 2 Xi Lanh
