Bơm Piston Tự Điều Chỉnh Lưu Lượng: Nguyên Lý & Ứng Dụng

Vì sao hệ thống cần bơm piston tự điều chỉnh lưu lượng?

Trong nhiều hệ thống công nghiệp hiện đại, nhu cầu sử dụng chất lỏng không bao giờ cố định ở một mức nhất định. Có thời điểm dây chuyền cần lưu lượng lớn để vận hành công suất cao, nhưng ở giai đoạn khác lại đòi hỏi giảm thiểu lưu lượng xuống mức tối thiểu. Nếu sử dụng một dòng bơm piston tự điều chỉnh lưu lượng chạy ở công suất cố định, hệ thống buộc phải thông qua van bypass hoặc van tiết lưu để xả bớt phần lưu lượng dư thừa.

Việc vận hành theo phương pháp thủ công này có thể dẫn tới hàng loạt hệ lụy: tiêu hao năng lượng lãng phí, tăng tổn thất áp suất, sinh nhiệt cục bộ, giảm hiệu quả vận hành và gây khó khăn lớn trong việc kiểm soát chính xác dòng chảy. Từ những thách thức thực tế đó, giải pháp sử dụng dòng bơm có khả năng biến thiên lưu lượng đã ra đời như một bước tiến công nghệ tất yếu.

Lưu ý chuyên môn: Không nên mặc định rằng mọi loại bơm piston đều tự động thay đổi được lưu lượng. Khả năng điều chỉnh này hoàn toàn phụ thuộc vào cấu tạo cơ khí, cơ cấu biến thiên và hệ thống điều khiển tích hợp đi kèm.

Bơm piston tự điều chỉnh lưu lượng là gì?

Định nghĩa

Bơm piston tự điều chỉnh lưu lượng là thuật ngữ chỉ các hệ thống bơm piston có khả năng thay đổi lưu lượng chất lỏng đầu ra theo điều kiện vận hành thực tế hoặc theo tín hiệu điều khiển tự động. Quá trình này được thực hiện thông qua việc biến thiên các thông số cốt lõi như hành trình piston, tốc độ quay của động cơ hoặc sử dụng các cơ cấu chấp hành chuyên dụng.

Cần phân biệt rõ hai khái niệm kỹ thuật:

• Bơm piston thông thường: Lưu lượng đầu ra phụ thuộc hoàn toàn vào kích thước hình học, số lượng piston, hành trình cố định và tốc độ quay vòng.

• Bơm piston biến lưu lượng: Được tích hợp thêm cơ cấu cơ khí hoặc điện tử cho phép thay đổi công suất dịch chuyển thể tích trong quá trình vận hành.

Bản chất của việc điều chỉnh lưu lượng

Công thức khái quát biểu diễn lưu lượng của bơm piston:

Trong đó: $\text{Q}$ là lưu lượng, $\text{V}_d$ là thể tích dịch chuyển mỗi chu kỳ, $\text{n}$ là tốc độ quay, và $\eta_v$ là hiệu suất thể tích. Từ nguyên lý này, việc điều chỉnh lưu lượng được thực hiện qua hai hướng chính: thay đổi tốc độ quay ($n$) hoặc thay đổi thể tích dịch chuyển mỗi chu kỳ ($\text{V}_d$).

Cấu tạo và nguyên lý hoạt động của bơm piston

Các bộ phận chính

Một hệ thống bơm tiêu chuẩn bao gồm:

• Buồng bơm và Piston: Cấu phần tạo sự thay đổi thể tích trực tiếp.

• Hệ thống van hút và van xả: Đóng mở tự động theo chênh áp để điều hướng dòng chảy.

• Cơ cấu truyền động: Trục khuỷu, thanh truyền hoặc đĩa cam nghiêng.

• Cơ cấu biến thiên và bộ điều khiển: Cho phép thay đổi hành trình hoặc tốc độ theo yêu cầu tự động hóa.

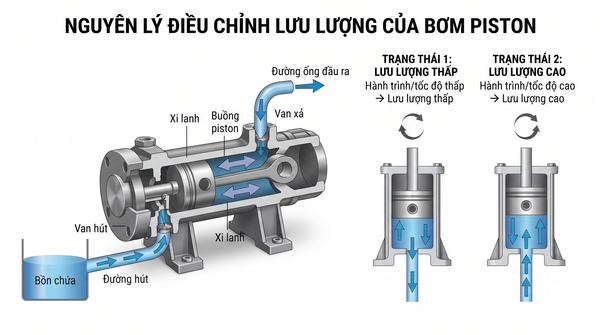

Chu trình làm việc cơ bản

• Chu trình hút: Piston dịch chuyển tạo ra khoảng không gian áp suất thấp bên trong buồng bơm, làm van hút mở ra để chất lỏng đi vào.

• Chu trình đẩy: Piston đảo chiều di chuyển, làm tăng áp suất buồng bơm, van hút đóng lại và van xả mở ra để đẩy lưu chất vào đường ống.

• Cơ chế điều chỉnh: Khi có tín hiệu từ cảm biến hoặc hệ thống, bộ điều khiển sẽ tác động lên cơ cấu biến thiên làm thay đổi thông số hành trình hoặc tốc độ, từ đó tinh chỉnh lưu lượng thực tế mà không cần dùng van tiết lưu ngoài.

Bơm piston tự điều chỉnh lưu lượng bằng những phương pháp nào?

Điều chỉnh bằng thay đổi tốc độ động cơ

Phương pháp này sử dụng biến tần, động cơ điều tốc hoặc động cơ servo để thay đổi số vòng quay của trục bơm. Khi tốc độ giảm, số chu kỳ piston trong một đơn vị thời gian giảm theo, kéo theo lưu lượng giảm và ngược lại. Phương pháp này mang lại sự linh hoạt cao nhưng cần được tính toán kỹ để đảm bảo bơm không bị tụt hiệu suất ở dải tốc độ quá thấp. [chèn link: hướng dẫn lựa chọn biến tần cho bơm công nghiệp]

Điều chỉnh bằng thay đổi hành trình piston

Bằng cách dịch chuyển điểm chết hoặc góc nghiêng của đĩa cam (đối với bơm trục hướng tâm/hướng trục), chiều dài hành trình của piston được thu ngắn hoặc kéo dài. Điều này làm thay đổi trực tiếp thể tích chất lỏng được dịch chuyển trong mỗi chu kỳ bơm.

Cơ cấu biến thiên cơ học và phản hồi tự động

Trong các hệ thống tiên tiến, bơm sử dụng cơ cấu biến thiên áp suất hoặc tích hợp cảm biến lưu lượng kết hợp bộ điều khiển PLC/PID. Khi áp suất hệ thống thay đổi do nhu cầu tải giảm, cơ cấu tự động điều chỉnh góc nghiêng hoặc lưu lượng, hiện thực hóa tính năng "tự điều chỉnh" theo đúng tải trọng thực tế.

Thông số kỹ thuật cần quan tâm khi chọn bơm piston tự điều chỉnh lưu lượng

• Dải lưu lượng ($\text{Q}_{\min} - \text{Q}_{\max}$): Cần xác định rõ khoảng điều khiển thay vì chỉ nhìn vào một con số lưu lượng danh định lớn nhất.

• Áp suất làm việc: Bao gồm áp suất đầu ra, áp suất hút tối đa và giới hạn chịu áp của toàn bộ hệ thống.

• Tốc độ quay và Hành trình piston: Ảnh hưởng trực tiếp đến độ bền cơ học, độ rung động, tiếng ồn và khả năng tự hút của bơm.

• Vật liệu tiếp xúc môi chất: Chọn inox, thép hợp kim hay các loại polymer đặc biệt tùy thuộc vào tính chất ăn mòn của hóa chất hoặc dầu.

• Độ nhớt và nhiệt độ môi chất: Các chất lỏng có độ nhớt cao đòi hỏi cấu hình bơm và tốc độ quay thấp hơn để tránh hiện tượng xâm thực (cavitation).

• Phương thức điều khiển: Xác định rõ bơm dùng cơ cấu cơ học thuần túy, điều khiển điện tử analog, hay tích hợp tín hiệu PLC/PID tự động.

So sánh bơm piston tự điều chỉnh lưu lượng với bơm piston cố định

Tại sao không nên dùng van tiết lưu để giảm lưu lượng? Khi bơm tạo ra lưu lượng lớn hơn nhu cầu nhưng bị van đầu ra cản trở, năng lượng điện đã tiêu tốn vẫn phải chuyển hóa thành áp suất dư và nhiệt năng, gây lãng phí lớn. Việc điều chỉnh trực tiếp công suất dịch chuyển của bơm giúp giải quyết triệt để vấn đề này.

Bơm piston tự điều chỉnh lưu lượng được ứng dụng ở đâu?

• Hệ thống định lượng hóa chất: Kiểm soát cực kỳ chính xác liều lượng hóa chất châm vào dây chuyền sản xuất khắt khe.

• Ngành xử lý nước và nước thải: Tự động điều chỉnh lưu lượng hóa chất khử trùng hoặc keo tụ theo lưu lượng nước đầu vào thay đổi liên tục.

• Công nghiệp dầu khí và thủy lực: Vận hành trong các hệ thống đòi hỏi áp suất cực cao và dòng chảy biến thiên liên tục theo tải trọng cơ cấu chấp hành.

• Dây chuyền sản xuất thực phẩm, dược phẩm: Đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt và yêu cầu kiểm soát lưu lượng mượt mà, không giật cục.

Những sai lầm thường gặp khi chọn bơm piston điều chỉnh lưu lượng

• Sai lầm 1: Nghĩ rằng mọi bơm piston đều tự động điều chỉnh được. Quên mất rằng nếu không chọn đúng dòng biến thiên (variable displacement), bơm chỉ hoạt động ở lưu lượng cố định.

• Sai lầm 2: Chỉ quan tâm đến lưu lượng tối đa. Bỏ qua dải lưu lượng nhỏ ($\text{Q}_{\min}$), dẫn đến việc bơm không thể kiểm soát chính xác ở mức tải thấp.

• Sai lầm 3: Bỏ qua yếu tố độ nhớt và nhiệt độ môi chất. Khiến bơm bị quá tải động cơ hoặc không hút được chất lỏng đặc sánh.

• Sai lầm 4: Nhầm lẫn phương thức điều khiển. Mua dòng bơm điều chỉnh bằng tay nhưng lại kỳ vọng hệ thống tự động hóa phản hồi qua tín hiệu PLC.

Cách lựa chọn và Checklist trước khi mua

Quy trình lựa chọn 6 bước

1. Xác định môi chất: Nước, dầu thủy lực, axit hay dung dịch có độ nhớt cao?

2. Xác định dải lưu lượng: Khoảng biến thiên từ mức tối thiểu đến tối đa ($\text{Q}_{\min} - \text{Q}_{\max}$).

3. Xác định áp suất: Giới hạn áp suất làm việc ổn định và áp suất chịu tải cực đại.

4. Xác định phương thức điều chỉnh: Dùng biến tần, thay đổi hành trình cơ học hay tích hợp mạch điều khiển tự động?

5. Chọn vật liệu chế tạo: Đảm bảo độ bền chống ăn mòn hóa học.

6. Đánh giá điều kiện vận hành: Tần suất chạy liên tục 24/7 hay ngắt quãng, nhiệt độ môi trường xung quanh.



Checklist kiểm tra nhanh:

• Xác định chính xác loại môi chất và độ nhớt.

•  Khảo sát dải lưu lượng $\text{Q}_{\min}$ và $\text{Q}_{\max}$.

• Đối chiếu thông số áp suất làm việc và nhiệt độ.

•  Kiểm tra vật liệu phần tiếp xúc chất lỏng.

•  Xác thực phương pháp điều khiển và công suất động cơ điện.

• Yêu cầu nhà cung cấp cung cấp đường cong hiệu suất (performance curve).

Câu hỏi thường gặp về bơm piston tự điều chỉnh lưu lượng

1. Bơm piston tự điều chỉnh lưu lượng là gì?

Đây là loại bơm piston có khả năng thay đổi lưu lượng dòng chảy đầu ra theo nhu cầu thực tế thông qua việc biến thiên tốc độ, hành trình piston hoặc thể tích dịch chuyển.

2. Bơm piston tự điều chỉnh lưu lượng bằng cách nào?

Bơm thực hiện điều chỉnh thông qua thay đổi tốc độ quay động cơ (dùng biến tần), thay đổi cơ học chiều dài hành trình piston hoặc sử dụng hệ thống phản hồi cảm biến tự động.

3. Bơm piston biến lưu lượng có giúp tiết kiệm điện không?

Có. Nhờ khả năng hạ công suất khi nhu cầu hệ thống giảm, bơm giúp tránh tình trạng lãng phí năng lượng so với việc dùng van tiết lưu trên bơm cố định.

4. Bơm piston điều chỉnh lưu lượng có dùng cho hóa chất được không?

Hoàn toàn được, miễn là cấu hình vật liệu phần đầu bơm (thân, màng, piston, gioăng) tương thích hoàn toàn với tính chất hóa học của môi chất.

5. Khi mua bơm cần cung cấp những thông tin gì cho nhà cung cấp?

Bạn cần cung cấp tối thiểu: loại môi chất, dải lưu lượng ($\text{Q}_{\min}/\text{Q}_{\max}$), áp suất làm việc, nhiệt độ, độ nhớt, vật liệu và phương thức điều khiển mong muốn.

Bơm piston tự điều chỉnh lưu lượng – giải pháp kiểm soát dòng chảy linh hoạt

Tóm lại, bơm piston tự điều chỉnh lưu lượng là giải pháp kỹ thuật tối ưu cho các hệ thống công nghiệp có tải trọng thay đổi liên tục, giúp tối ưu hóa năng lượng và kiểm soát dòng chảy chính xác. Việc nắm rõ phương pháp điều chỉnh, thông số kỹ thuật và đặc tính môi chất sẽ giúp doanh nghiệp đầu tư hiệu quả, bền vững.
