Brass swing check valve: Giải pháp thiết yếu cho hệ thống đường ống hiệu quả

Trong các hệ thống cấp nước, tưới tiêu, HVAC và đường ống công nghiệp hiện đại, việc duy trì hướng dòng chảy ổn định đóng vai trò sống còn đối với sự an toàn và tuổi thọ của thiết bị. Dòng chảy ngược không kiểm soát có thể dẫn đến những hậu quả nghiêm trọng như hư hỏng thiết bị, hỏng bơm, hiện tượng búa nước nguy hiểm và nhiễm bẩn hệ thống. Nếu không có một brass swing check valve đóng vai trò là rào cản ngăn dòng chảy ngược đáng tin cậy, toàn bộ hệ thống của bạn có thể gặp tình trạng giảm hiệu suất, vận hành thất thường và tốn kém chi phí bảo trì.

Một brass swing check valve được xem là một trong những giải pháp kỹ thuật đáng tin cậy và tiết kiệm chi phí nhất để ngăn chặn dòng chảy ngược, đồng thời duy trì sự chuyển động lưu chất trơn tru và không bị cản trở trong cơ sở hạ tầng của bạn.

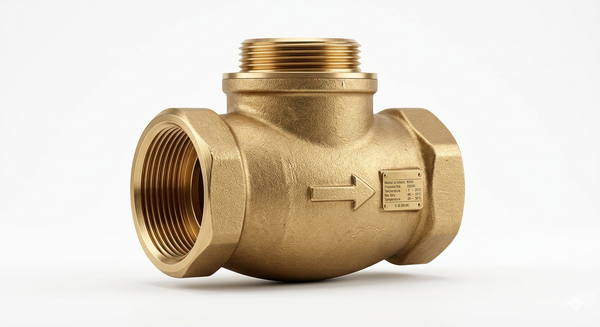

Brass swing check valve là gì?

Brass swing check valve là một loại van một chiều được thiết kế đặc biệt để điều tiết hướng lưu chất. Van sử dụng một đĩa hoặc cánh lật có bản lề, cho phép lưu chất đi qua khi chảy theo hướng mong muốn và tự động đóng lại ngay khi dòng chảy dừng hoặc đảo chiều, từ đó ngăn chặn dòng chảy ngược hiệu quả.

Chức năng chính của van bao gồm:

• Ngăn chặn dòng chảy ngược: Bảo vệ hệ thống phía thượng nguồn khỏi sự hồi lưu của lưu chất.

• Bảo vệ thiết bị quan trọng: Bảo vệ máy bơm, đồng hồ đo và các thiết bị nhạy cảm khỏi hư hỏng do dòng chảy ngược.

• Duy trì áp suất hệ thống: Đảm bảo năng lượng tạo ra bởi máy bơm không bị thất thoát.

• Giảm thiểu rủi ro vận hành: Ngăn ngừa hiện tượng sốc áp và tiềm ẩn ô nhiễm hệ thống.

Đồng (brass) là vật liệu ưu tiên cho các loại van này nhờ sự kết hợp tuyệt vời giữa khả năng chống ăn mòn, khả năng gia công vượt trội, tuổi thọ sử dụng cao và hiệu quả chi phí tổng thể.

Brass swing check valve hoạt động như thế nào?

Brass swing check valve vận hành dựa trên nguyên lý trọng lực đơn giản nhưng vô cùng hiệu quả. Khi lưu chất chảy thuận chiều trong ống, áp suất của dòng chảy sẽ đẩy đĩa bản lề mở ra, cho phép lưu chất đi qua thân van tự do với sự cản trở tối thiểu.

Khi dòng chảy dừng hoặc đảo chiều, hai lực sẽ đồng thời phối hợp để làm kín van:

1. Trọng lực: Trọng lượng của đĩa khiến nó tự rơi về vị trí đóng.

2. Áp suất ngược: Dòng chảy ngược đẩy đĩa áp chặt vào đế van, tạo ra vòng làm kín ngăn chặn dòng chảy ngược một cách tự động.

Ưu điểm lớn nhất của thiết kế này là so với các loại van một chiều dùng lò xo, brass swing check valve tạo ra sự sụt giảm áp suất thấp hơn đáng kể trên thân van. Điều này giúp duy trì hiệu suất hệ thống cao hơn và giảm mức tiêu thụ năng lượng trong quá trình vận hành máy bơm.

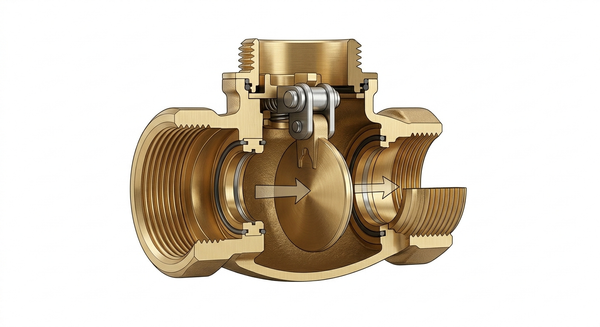

Cấu tạo của Brass swing check valve

Hiểu rõ cấu tạo của brass swing check valve giúp bạn đánh giá đúng độ bền và hiệu suất của thiết bị:

• Thân van bằng đồng (Brass Body): Vỏ chính cung cấp độ bền cấu trúc và khả năng chống rỉ sét, ăn mòn.

• Đĩa lật (Swing Disc): Thành phần chuyển động xoay trên bản lề để kiểm soát hướng dòng chảy.

• Chốt bản lề (Hinge Pin): Bộ phận được gia công chính xác cho phép đĩa xoay tự do mà không bị kẹt.

• Đế van (Valve Seat): Bề mặt tiếp xúc giúp đĩa làm kín, ngăn không cho lưu chất rò rỉ khi van đóng.

• Đầu nối ren (Threaded Ends): Kết nối tiêu chuẩn hóa giúp việc lắp đặt vào hệ thống đường ống hiện hữu trở nên dễ dàng.

Các loại Brass swing check valve phổ biến

Có nhiều cách để phân loại các loại van này dựa trên yêu cầu lắp đặt cụ thể:

Phân loại theo kiểu kết nối

• Threaded brass swing check valve: Loại phổ biến nhất cho hệ thống ống nước dân dụng và thương mại.

• Van ren trong (Female x Female): Dùng trong hệ thống ống nước tiêu chuẩn.

• Van ren ngoài - ren trong (Male x Female): Dùng cho các hệ thống đường ống chuyên dụng cần chuyển đổi đặc thù.

Phân loại theo áp suất và ứng dụng

Các loại van này thường được định mức áp suất từ PN10 đến PN25, ứng dụng rộng rãi trong:

• Hệ thống nước: Mạng lưới cấp nước sinh hoạt và thương mại.

• Hệ thống khí: Sử dụng tin cậy cho mạng lưới khí nén.

• Hệ thống dầu: Phù hợp cho các ứng dụng truyền tải dầu công nghiệp nhẹ.

Thông số kỹ thuật cần lưu ý

Khi lựa chọn brass swing check valve cho dự án của mình, hãy đảm bảo khớp các thông số kỹ thuật với yêu cầu hệ thống:

• Kích thước van (Valve Size): Có sẵn từ DN15 (1/2") đến DN50 (2").

• Áp suất làm việc (Working Pressure): Thường dao động từ 10 bar đến 20 bar.

• Dải nhiệt độ: Hầu hết các mẫu đồng hoạt động tốt trong khoảng -10°C đến 120°C.

• Thành phần vật liệu: Lựa chọn giữa đồng rèn, đồng không chì (cho nước uống) hoặc đồng mạ niken.

• Tiêu chuẩn kết nối: Xác nhận chuẩn ren (BSP hoặc NPT) phù hợp với đường ống hiện có.



So sánh Brass swing check valve với các loại van một chiều khác

Brass swing check valve được ưu tiên cho các ứng dụng ưu tiên lưu lượng lớn và sụt áp thấp. Thiết kế đơn giản của nó đảm bảo độ tin cậy lâu dài và bảo trì dễ dàng hơn so với các lựa chọn dùng lò xo hoặc bi phức tạp.

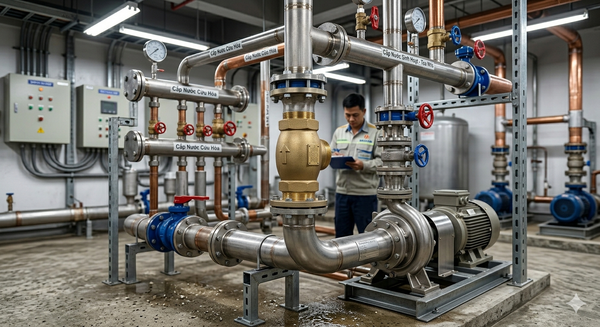

Ứng dụng thực tế

Các loại van này là "trợ thủ đắc lực" trong nhiều ngành:

• Hệ thống nước gia đình: Ngăn nước sạch chảy ngược vào đường cấp.

• Trạm bơm: Bảo vệ máy bơm khỏi búa nước và dòng chảy ngược.

• Hệ thống tưới tiêu: Đảm bảo nước tưới hiệu quả mà không bị thoát ngược.

• Hệ thống HVAC: Duy trì tuần hoàn ổn định trong vòng lặp sưởi ấm và làm mát.

• Đường ống công nghiệp: Xử lý nước, dầu và lưu chất không ăn mòn.



Những sai lầm cần tránh:

• Sai hướng: Luôn kiểm tra mũi tên chỉ hướng dòng chảy; lắp ngược sẽ làm tắc nghẽn hoàn toàn dòng chảy.

• Sai kích thước: Việc chọn sai kích cỡ có thể gây sụt áp hoặc nhiễu loạn dòng chảy.

• Lưu chất ăn mòn: Không dùng đồng tiêu chuẩn cho môi trường hóa chất axit mạnh.

• Bỏ qua bảo trì: Cặn bẩn tích tụ có thể làm kẹt đĩa van, cần kiểm tra định kỳ.

FAQ – Câu hỏi thường gặp

• Brass swing check valve dùng để làm gì? Nó ngăn chặn dòng chảy ngược trong hệ thống đường ống trong khi vẫn cho phép lưu chất đi qua tự do theo một chiều.

• Brass swing check valve có dùng cho nước nóng được không? Có, miễn là nhiệt độ vận hành nằm trong giới hạn định mức của van (lên đến 120°C).

• Brass swing check valve có phù hợp cho hệ thống khí không? Có, nhiều mẫu được thiết kế chuyên biệt để quản lý các mạng lưới khí nén.

• Sự khác biệt giữa van đồng và van thép không gỉ là gì? Đồng tiết kiệm chi phí và dễ lắp đặt hơn, trong khi thép không gỉ có khả năng chống ăn mòn vượt trội trong các môi trường khắc nghiệt.

• Brass swing check valve có tuổi thọ bao lâu? Trong điều kiện vận hành bình thường và được bảo trì đúng cách, các van này cung cấp dịch vụ đáng tin cậy trong nhiều năm.

Kết luận: Brass swing check valve – Giải pháp ngăn dòng chảy ngược đáng tin cậy

Brass swing check valve là một giải pháp thiết thực, kinh tế và có độ tin cậy cao để ngăn chặn dòng chảy ngược trong các hệ thống nước, khí và công nghiệp nhẹ. Với thiết kế đơn giản, chắc chắn, sụt áp thấp và dễ dàng bảo trì, đây là lựa chọn hàng đầu của các kỹ sư và thợ lắp đặt trên toàn thế giới. Bằng cách chọn loại van phù hợp, bạn sẽ bảo vệ thiết bị và đảm bảo hiệu quả vận hành lâu dài cho hệ thống của mình.
