British Standard Flanges: Phân Loại, Thông Số & Cách Chọn Mặt Bích Chuẩn Anh

Trong lĩnh vực xây dựng hệ thống đường ống công nghiệp, việc tuân thủ các tiêu chuẩn kỹ thuật là điều kiện tiên quyết để đảm bảo tính an toàn và hiệu suất vận hành. Một trong những tình huống thực tế thường gặp là khi tiếp nhận bản vẽ thiết kế, kỹ sư bắt gặp yêu cầu sử dụng British Standard Flanges (mặt bích tiêu chuẩn Anh).

Tuy nhiên, đối với nhiều người, thuật ngữ tiêu chuẩn Anh (BS) vẫn còn khá mơ hồ, dễ gây nhầm lẫn với các hệ tiêu chuẩn phổ biến khác như ANSI của Mỹ hay DIN của Đức. Việc không nắm rõ bản chất của các loại mặt bích này dẫn đến rủi ro chọn sai vật tư, khiến các khớp nối không thể lắp khớp với van hoặc thiết bị, buộc phải thay thế toàn bộ hệ thống và gây ra tổn thất chi phí cực kỳ lớn cho dự án. Bài viết chuyên sâu này sẽ giúp bạn hiểu rõ từ A–Z về British Standard Flanges, cách phân biệt BS4504 với BS10 và những lưu ý kỹ thuật sống còn để chọn đúng vật tư.

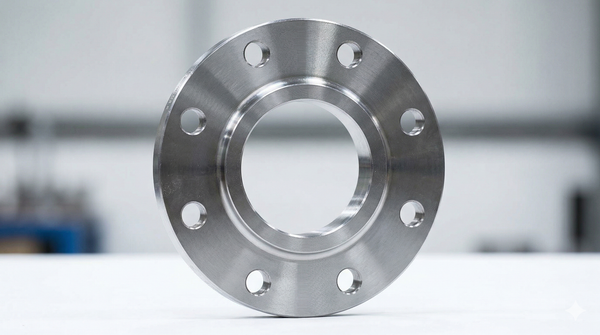

British Standard Flanges là gì?

British Standard Flanges là loại mặt bích được thiết kế và sản xuất dựa trên các bộ quy chuẩn kỹ thuật do Viện Tiêu chuẩn Anh (BSI - British Standards Institution) ban hành. Đây là bộ tiêu chuẩn quan trọng được áp dụng rộng rãi trong các hệ thống đường ống dẫn lưu chất, kết nối van và thiết bị cơ khí tại Anh và nhiều quốc gia sử dụng hệ thống kỹ thuật tương đương.

Đặc điểm cốt lõi của British Standard Flanges là sự quy định chặt chẽ về kích thước hình học (đường kính ngoài, đường kính lỗ trung tâm), cấp áp lực làm việc, số lượng và vị trí các lỗ bu-lông. Hiện nay, hai bộ tiêu chuẩn Anh phổ biến nhất mà bạn cần lưu ý là BS4504 (tiêu chuẩn hệ mét hiện đại) và BS10 (tiêu chuẩn hệ inch truyền thống). Việc hiểu đúng các ký hiệu này giúp bạn xác định chính xác thông số mặt bích cần mua cho công trình.

Nguyên lý & vai trò của flange trong hệ thống ống

Mặt bích (flange) đóng vai trò là cầu nối trung gian, cho phép kết nối hai đoạn ống, hoặc kết nối ống với van, máy bơm và các thiết bị đo lường khác. Nguyên lý hoạt động của nó dựa trên việc sử dụng hệ thống bu-lông ép chặt hai mặt phẳng của bích lại với nhau, kẹp giữa là một vòng đệm làm kín (gasket) để ngăn chặn rò rỉ lưu chất.

Vai trò của British Standard Flanges trong hệ thống đường ống không chỉ dừng lại ở việc tạo ra liên kết chắc chắn mà còn mang tính cơ động cao. Nhờ thiết kế kết nối bằng bu-lông, người thợ có thể dễ dàng tháo rời các bộ phận để tiến hành bảo trì, vệ sinh hoặc thay thế linh kiện mà không cần phải cắt bỏ đường ống. Trong các hệ thống chịu áp lực cao, một mặt bích chuẩn BS đảm bảo sự kín khít tuyệt đối, giúp hệ thống vận hành ổn định và giảm thiểu tối đa rủi ro sự cố cháy nổ hay rò rỉ hóa chất.

PHÂN TÍCH CHUYÊN SÂU

Các loại British Standard Flanges phổ biến

Tùy thuộc vào yêu cầu chịu lực và phương thức lắp đặt, British Standard Flanges được chia thành nhiều loại hình học khác nhau. Việc chọn đúng loại "Hollow Flange" (mặt bích rỗng) hay "Solid Flange" (mặt bích đặc) là bước đầu tiên trong quy trình kỹ thuật:

• Slip On Flange (Mặt bích hàn trượt): Đây là loại phổ biến nhất vì dễ lắp đặt. Ống được lồng vào bên trong mặt bích và hàn ở cả mặt trong lẫn mặt ngoài. Nó phù hợp cho các hệ thống áp suất thấp đến trung bình.

• Weld Neck Flange (Mặt bích cổ hàn): Có phần cổ dài để hàn trực tiếp vào đầu ống. Thiết kế này giúp truyền ứng suất từ mặt bích sang ống, cực kỳ bền vững trong môi trường áp suất cực cao hoặc nhiệt độ biến thiên liên tục.

• Blind Flange (Mặt bích mù): Không có lỗ ở giữa, dùng để bịt kín đầu đường ống hoặc các đầu chờ thiết bị. Đây là thành phần không thể thiếu trong các thử nghiệm áp lực hệ thống.

• Socket Weld Flange (Mặt bích hàn bọc đúc): Thường dùng cho các đường ống kích thước nhỏ áp suất cao. Đầu ống được đút vào một hốc (socket) và hàn từ bên ngoài.

Mỗi loại mặt bích trên đều có công dụng riêng biệt, đòi hỏi kỹ sư phải bám sát bản vẽ kỹ thuật để chọn loại phù hợp với từng phân đoạn của hệ thống.

Tiêu chuẩn BS4504 và BS10 khác nhau như thế nào?

Đây là phần "Insight" quan trọng nhất để tránh mua nhầm vật tư. Dù cùng là tiêu chuẩn Anh, nhưng BS4504 và BS10 thuộc về hai kỷ nguyên kỹ thuật khác nhau:

Lời khuyên từ chuyên gia: 90% các dự án hiện đại yêu cầu British Standard Flanges sẽ sử dụng tiêu chuẩn BS4504. Nếu bản vẽ ghi "Table E", bạn đang đối mặt với tiêu chuẩn BS10 và cần tìm nhà cung cấp có khuôn đúc cũ hoặc gia công riêng.

Thông số kỹ thuật quan trọng của British Standard Flanges

Để đặt mua mặt bích không sai sót, bạn cần cung cấp 4 thông số kỹ thuật cốt lõi sau cho nhà cung cấp:

1. DN (Diameter Nominal): Đường kính danh nghĩa của ống (ví dụ: DN100 tương đương ống 114mm).

2. PN (Pressure Nominal): Áp suất định danh mà mặt bích có thể chịu được (ví dụ: PN16 tương đương 16 bar).

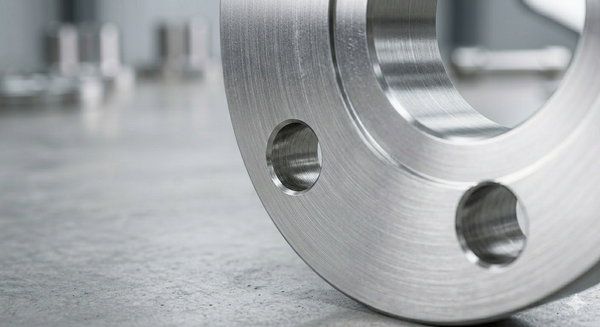

3. PCD (Pitch Circle Diameter): Đường kính vòng tròn đi qua tâm các lỗ bu-lông. Đây là thông số quan trọng nhất để lắp khớp bu-lông.

4. Số lượng lỗ bu-lông: Ví dụ mặt bích DN100 PN16 thường có 8 lỗ bu-lông, trong khi PN10 có thể chỉ có 4 hoặc 8 tùy chuẩn.

Sai lệch dù chỉ một vài milimet ở thông số PCD hoặc nhầm lẫn giữa số lỗ bu-lông sẽ khiến việc lắp đặt trở nên bất khả thi tại công trường. Luôn yêu cầu chứng chỉ CO, CQ để đối chiếu thông số này.

So sánh British Standard Flanges với ANSI và DIN

Thị trường mặt bích thế giới là sự giao thoa của nhiều hệ tiêu chuẩn. Hiểu sự khác biệt giúp bạn không cố "râu ông nọ chắp cằm bà kia":

• So với DIN (Đức): Tiêu chuẩn BS4504 có nhiều điểm tương đồng với DIN vì cả hai đều dùng hệ mét và cấp áp suất PN. Tuy nhiên, ở một số kích thước lớn, độ dày bích và PCD có thể khác biệt nhẹ. Không nên chủ quan thay thế trực tiếp mà không đo đạc lại.

• So với ANSI/ASME (Mỹ): Đây là hai thế giới hoàn toàn khác nhau. ANSI dùng hệ inch và cấp áp suất theo Class (150, 300...). Kích thước ngoài, độ dày và khoảng cách lỗ bu-lông của mặt bích ANSI hoàn toàn không thể lắp chung với British Standard Flanges.

Kết luận: Tuyệt đối không thay thế trực tiếp các tiêu chuẩn này nếu không có sự cho phép của đơn vị thiết kế, vì rủi ro rò rỉ là cực lớn do sự khác biệt về diện tích tiếp xúc của gioăng.

Vì sao cần tuân thủ đúng tiêu chuẩn flange?

Việc tuân thủ đúng tiêu chuẩn Anh khi được yêu cầu không chỉ là vấn đề khớp nối cơ học mà còn là vấn đề pháp lý và an toàn vận hành.

• Đảm bảo độ kín khít: Một mặt bích chuẩn BS đảm bảo bề mặt làm kín được gia công đúng độ nhám, giúp gioăng bám dính tốt nhất dưới áp lực.

• An toàn hệ thống: Các tiêu chuẩn như BS4504 quy định độ dày bích dựa trên tính toán chịu lực kỹ thuật. Sử dụng mặt bích không đạt chuẩn (mỏng hơn) có thể dẫn đến hiện tượng cong vênh bích khi siết bu-lông hoặc tệ hơn là nứt vỡ bích khi áp suất tăng đột ngột.

• Tránh rò rỉ: Rò rỉ lưu chất không chỉ gây tổn thất kinh tế mà còn tiềm ẩn nguy cơ ô nhiễm môi trường và mất an toàn lao động, đặc biệt trong ngành dầu khí và hóa chất.

ỨNG DỤNG THỰC TẾ

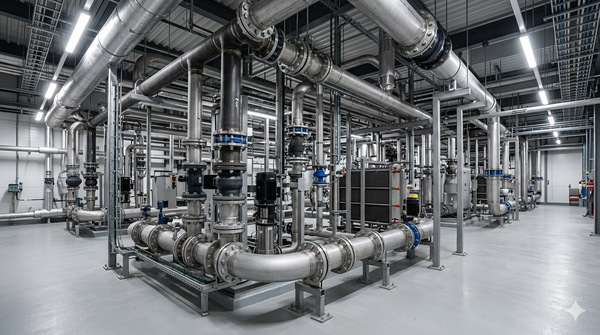

Ứng dụng của British Standard Flanges

Nhờ tính chuẩn hóa cao, British Standard Flanges có mặt trong hầu hết các hạ tầng kỹ thuật trọng yếu:

• Nhà máy xử lý nước: Kết nối các đường ống dẫn nước sạch, nước thải và các cụm van điều tiết công suất lớn.

• Hệ thống HVAC: Dùng trong hệ thống điều hòa trung tâm tại các tòa nhà cao tầng, kết nối các đường ống nước lạnh và tháp giải nhiệt.

• Công nghiệp Dầu khí: Ứng dụng trong các đường ống dẫn dầu áp trung bình, nơi tiêu chuẩn BS được ưu tiên nhờ sự tin cậy lâu đời.

• Công nghiệp đóng tàu: Các tàu đóng theo thiết kế của Anh hoặc Châu Âu thường xuyên sử dụng mặt bích chuẩn BS cho hệ thống nhiên liệu và làm mát.

Sai lầm thường gặp khi chọn flange BS

Dưới đây là những "tai nạn" nghề nghiệp mà kỹ sư thu mua thường gặp:

• Nhầm BS4504 với DIN: Do cùng dùng ký hiệu PN, nhiều người tin rằng chúng giống nhau 100%. Thực tế có những sai khác nhỏ ở thông số PCD ở một số dải DN đặc biệt.

• Chọn sai PN: Mua mặt bích PN10 lắp cho hệ thống PN16. Hệ quả là mặt bích mỏng hơn, số lỗ bu-lông có thể ít hơn, không đảm bảo an toàn.

• Không kiểm tra PCD: Đây là lỗi phổ biến nhất. Luôn đo khoảng cách tâm lỗ bu-lông trước khi nhập hàng số lượng lớn.

Hậu quả của những sai lầm này luôn là: Không lắp được -> Trả hàng -> Chậm tiến độ -> Phát sinh chi phí nhân công và vận chuyển.

HƯỚNG DẪN / CHECKLIST

Cách chọn British Standard Flanges đúng kỹ thuật

Hãy áp dụng quy trình 4 bước sau để luôn chọn đúng mặt bích chuẩn Anh:

1. Xác định chính xác tiêu chuẩn: Kiểm tra bản vẽ xem yêu cầu BS4504 (hệ mét) hay BS10 (hệ inch).

2. Kiểm tra DN và PN: Xác định đường kính ống và áp suất làm việc tối đa của hệ thống.

3. Chọn vật liệu phù hợp: Thép carbon cho nước/khí nén thông thường; Thép không gỉ (Inox 304/316) cho hóa chất hoặc môi trường ven biển.

4. Đối chiếu PCD: Luôn so sánh thông số PCD của mặt bích với PCD của thiết bị (van, bơm) đi kèm để đảm bảo đồng bộ.

Checklist lắp đặt flange BS chuẩn

Một bộ mặt bích tốt cần một quy trình lắp đặt đúng để phát huy hiệu quả:

• [ ] Làm sạch bề mặt: Loại bỏ bụi bẩn, gỉ sét trên bề mặt làm kín của hai mặt bích.

• [ ] Lắp gasket đúng: Đặt gioăng làm kín đồng tâm với lỗ ống, không để lệch gây cản trở dòng chảy.

• [ ] Siết bu-lông đều lực: Siết theo thứ tự đối xứng (hình ngôi sao) để lực ép phân bổ đều lên gioăng, tránh hiện tượng vênh bích.

• [ ] Thử áp lực: Tiến hành test áp hệ thống (hydrotest) sau khi lắp đặt để kiểm tra độ kín của các mối nối bích.

FAQ - Những câu hỏi thường gặp

1. British Standard Flanges là gì?

Đây là loại mặt bích sản xuất theo tiêu chuẩn kỹ thuật của Anh (BS), quy định về kích thước và khả năng chịu áp lực cho các mối nối đường ống.

2. Mặt bích BS4504 khác gì BS10?

BS4504 dùng hệ mét và cấp PN, là tiêu chuẩn hiện đại. BS10 dùng hệ inch và cấp Table (D, E, F), là tiêu chuẩn cũ hơn và ít phổ biến hơn hiện nay.

3. Có thể thay mặt bích BS bằng ANSI không?

Không khuyến khích. Kích thước và khoảng cách lỗ bu-lông của hai hệ tiêu chuẩn này hoàn toàn khác nhau, không thể lắp lẫn trực tiếp.

4. Mặt bích chuẩn BS chịu được áp lực bao nhiêu?

Tùy thuộc vào cấp PN. Ví dụ PN16 chịu được tối đa 16 bar, PN40 chịu được 40 bar ở nhiệt độ tiêu chuẩn.

KẾT LUẬN

British Standard Flanges là thành phần quan trọng đảm bảo sự bền vững và an toàn cho các hệ thống đường ống công nghiệp. Việc nắm vững sự khác biệt giữa các hệ tiêu chuẩn, đặc biệt là sự khác biệt giữa BS4504 và BS10, sẽ giúp bạn tránh được những sai lầm đắt giá trong khâu vật tư. Hãy luôn nhớ rằng, một mối nối mặt bích chuẩn không chỉ là sự khớp nối về cơ khí, mà còn là sự đảm bảo cho dòng chảy xuyên suốt và sự an toàn cho toàn bộ công trình.
