BS 4504 PN16 Flange Dimensions: Bảng Tra Kỹ Thuật Chuẩn Định Dạng Cơ Khí

Vì Sao Cần Tra Đúng BS 4504 PN16 Flange Dimensions?

Trong quá trình thi công cơ điện và lắp đặt mạng lưới cơ sở hạ tầng, một sai sót phổ biến nhưng để lại hậu quả nghiêm trọng là hệ thống đường ống gặp tình trạng lệch tâm lỗ bu-lông (bolt hole alignment error). Hiện tượng này khiến các kỹ sư không thể xỏ bu-lông lực qua đĩa bích, dẫn đến việc flange không lắp khớp với van hoặc thiết bị ngoại vi như máy bơm, đồng hồ đo lưu lượng.

Thực tế thi công chứng minh rằng chỉ cần sai lệch vài milimét trong khâu đo đạc cơ học cũng đủ để phá hủy tính đồng bộ của toàn bộ trục phân phối, làm đình trệ tiến độ và buộc phải cắt bỏ mối hàn để gia công lại. Việc tra cứu chính xác thông số hình học theo từ khóa bs 4504 pn16 flange dimensions là bước bắt buộc trước khi đặt hàng vật tư.

Tiêu chuẩn bs 4504 flange là một trong những hệ quy chiếu mặt bích phổ biến nhất, đóng vai trò nền tảng trong các bản thiết kế đường ống công nghiệp hiện đại. Việc thấu hiểu tường tận dải thông số flange dimensions pn16 sẽ giúp các kỹ sư cơ điện chủ động kiểm soát dung sai, ngăn ngừa rủi ro rò rỉ và tối ưu hóa chi phí lắp ráp tại công trường.

BS 4504 PN16 Flange Là Gì?

Để áp dụng chính xác mã tiêu chuẩn này vào hồ sơ thiết kế, chúng ta cần bóc tách định nghĩa và nguồn gốc kỹ thuật của cấu kiện.

Định nghĩa

BS 4504 PN16 flange là loại mặt bích theo tiêu chuẩn Anh dùng cho hệ thống áp suất danh nghĩa 16 bar nhằm kết nối đường ống và thiết bị công nghiệp. Tiêu chuẩn BS 4504 (British Standard 4504) quy định rất khắt khe về dải thông số hình học, dung sai chế tạo và đặc tính cơ lý của phôi kim loại.

Ý nghĩa của ký hiệu PN16

Ký hiệu "PN" (Pressure Nominal) đại diện cho áp suất danh định mà cấu kiện có thể chịu đựng được khi vận hành liên tục ở nhiệt độ phòng. Cụ thể, PN16 biểu thị mức áp suất làm việc định mức là 16 bar (tương đương với 1.6 MPa hoặc khoảng 163.2 $kg/cm^2$).

Nhờ dải chịu áp tầm trung lý tưởng, loại bích này trở thành sự lựa chọn ưu tiên cho các hạ tầng kỹ thuật quen thuộc như:

• Mạng lưới cấp thoát nước sạch đô thị và trạm xử lý nước thải công nghiệp.

• Hệ thống điều hòa không khí trung tâm (HVAC) và chiller tòa nhà.

• Các dây chuyền sản xuất công nghiệp nhẹ, chế biến thực phẩm và dệt nhuộm.





Ý Nghĩa Các Thông Số Trong Bảng Dimensions

Bảng dữ liệu kỹ thuật của bs flange dimensions bao gồm nhiều thông số hình học liên đới mật thiết. Kỹ sư cần hiểu rõ bản chất của từng ký hiệu để tránh đặt hàng sai quy cách:

• OD (Outside Diameter - Đường kính ngoài): Tổng đường kính ngoài cùng của đĩa bích. Thông số này quyết định không gian chiếm chỗ của mặt bích trong hộp kỹ thuật hoặc trên giá đỡ ống.

• PCD (Pitch Circle Diameter - Đường kính vòng tâm bu-lông): Đường kính của đường tròn tưởng tượng đi qua chính giữa tâm của tất cả các lỗ bu-lông. Đây là thông số quan trọng nhất, quyết định tính đồng bộ khi gá lắp hai mặt bích đối xứng.

• Bolt Hole (Đường kính lỗ bu-lông): Kích thước lỗ khoét trên mặt bích, thường được làm lớn hơn đường kính thân bu-lông từ 2mm đến 4mm để tạo dung sai xỏ bu-lông dễ dàng.

• Thickness (Độ dày mặt bích): Độ dày của phần đĩa phẳng chịu lực. Độ dày này được tính toán dựa trên khả năng chống lại momen uốn khi siết chặt bu-lông dưới áp lực dòng chảy.

• Number of Holes (Số lượng lỗ bu-lông): Số lượng điểm neo cơ học dọc theo chu vi bích (thường là các số chẵn như 4, 8, 12, 16 lỗ).

Tại sao các thông số hình học nêu trên lại đóng vai trò quyết định đến khả năng vận hành của hệ thống? Bởi chúng trực tiếp chi phối khả năng lắp ghép đồng tâm, quyết định độ kín khít của vòng đệm và định hình độ chịu lực nén của liên kết. Nếu đĩa bích quá mỏng hoặc khoảng cách PCD sai lệch, lực siết bu-lông sẽ không thể phân bổ đều, gây cong vênh bề mặt và làm bục gioăng đệm khi hệ thống nâng áp.

Bảng BS 4504 PN16 Flange Dimensions Chi Tiết

Dưới đây là bảng tra thông số kỹ thuật chuẩn hóa của dòng pn16 flange dimensions theo tiêu chuẩn BS 4504, áp dụng cho dải kích thước phổ biến từ DN15 đến DN300:

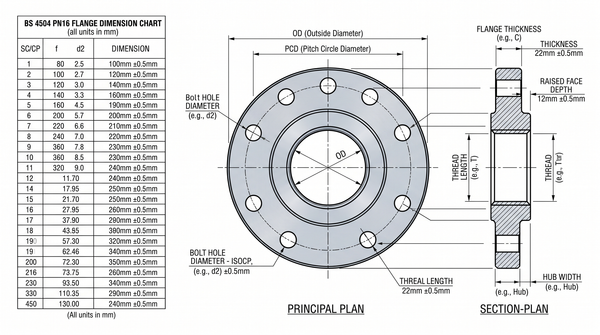

Bảng tra kích thước mặt bích BS 4504 PN16 (Kích thước tính bằng mm)

Kỹ sư lưu ý: Việc quy đổi chính xác giữa đường kính danh nghĩa (DN) và kích thước hệ inch của đường ống là bắt buộc. Ví dụ, đường ống DN150 tương đương với ống 6 inch, nhưng đường kính ngoài thực tế của ống thép theo chuẩn định dạng thường là 168.3mm. Nếu bộ phận thu mua nhầm lẫn giữa đường kính lòng ống và đường kính ngoài, lòng bích được gia công sẽ không thể lồng vừa thân ống trơn.

Các Loại BS 4504 PN16 Flange Phổ Biến

Dựa trên cấu trúc hình học ở cổ bích và phương thức liên kết, dòng sản phẩm bs flange standard này được chia thành các chủng loại chính:

Phân loại theo kết cấu cơ học

• Weld Neck Flange (Bích cổ hàn): Loại bích có phần cổ dài được vát mép để hàn đối đầu với ống. Cấu trúc hình nón này giúp phân tán đều ứng suất kéo và triệt tiêu hiện tượng tập trung lực tại chân bích. Do đó, weld neck là lựa chọn tối ưu cho hệ thống chịu chấn động cơ học mạnh hoặc áp lực dòng dội ngược.

• Slip On Flange (Bích hàn bọc): Ống được đút vào lòng bích và hàn cả hai mặt bên trong lẫn bên ngoài. Dòng bích này dễ căn chỉnh, giá phôi rẻ, chiếm phần lớn khối lượng vật tư trong các hệ thống HVAC thông thường.

• Blind Flange (Bích mù/Bích đặc): Đĩa bích đúc đặc không có lỗ thông tâm, đóng vai trò như một nắp chặn cuối đường ống để cô lập phân đoạn hoặc phục vụ công tác thử áp tĩnh (hydrostatic test).

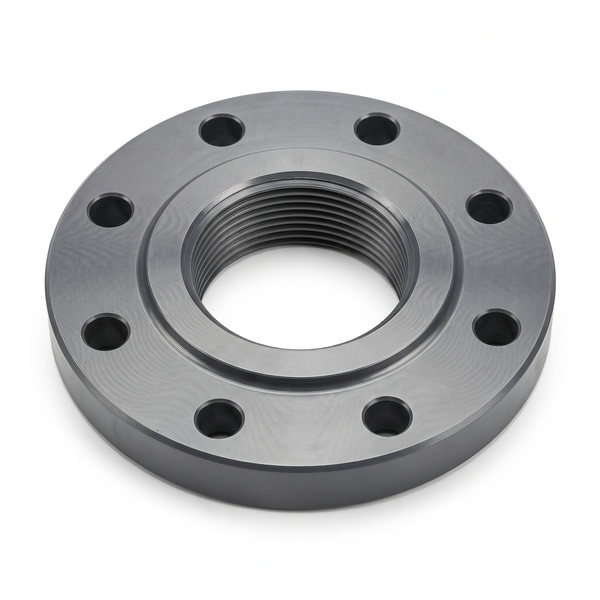

• Threaded Flange (Bích ren): Kết nối với ống bằng bước ren tiện sẵn, không cần hàn. Phù hợp cho các khu vực dễ cháy nổ, cấm nghiêm ngặt tia lửa hàn.

Phân loại theo vật liệu chế tạo

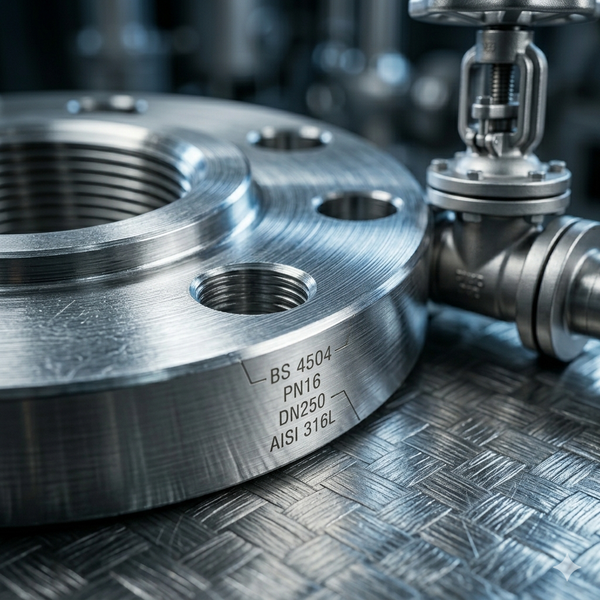

• Inox 304 / Inox 316: Kháng hóa chất xuất sắc, không sinh tạp chất rỉ sét, thích hợp cho ngành thực phẩm, dược phẩm và môi trường có tính ăn mòn nhẹ.

• Thép carbon / Thép mạ kẽm nhúng nóng: Chịu tải nén tốt, cường độ cơ học cao, giá thành kinh tế, chuyên dụng cho trục PCCC tòa nhà.

So Sánh BS 4504 PN16 Với ANSI Và DIN

Hiểu rõ ranh giới giữa các hệ tiêu chuẩn quốc tế giúp nhà thầu tránh được các lỗi đặt hàng sai quy cách:

Tại sao chúng ta tuyệt đối không thể lắp chéo mặt bích hệ Class (Mỹ) vào hệ PN (Châu Âu)? Vì một mặt bích 12 inch chuẩn ANSI Class 150 sử dụng hệ lỗ bu-lông khác hoàn toàn so với mặt bích DN300 chuẩn bs 4504 flange về cả đường kính PCD lẫn độ dày đĩa bích. Tuy nhiên, một điểm thuận lợi cho các kỹ sư là tiêu chuẩn BS 4504 PN16 có sự đồng bộ rất lớn với tiêu chuẩn DIN 2527 hoặc EN 1092-1 của châu Âu về khoảng cách tim lỗ bu-lông, cho phép lắp lồng khớp nhau trong đa số ứng dụng phổ thông.

Vì Sao PN16 Được Dùng Phổ Biến?

Trong hầu hết các hồ sơ thiết kế cơ điện dân dụng và công nghiệp nhẹ, cấp áp lực PN16 luôn chiếm tỷ trọng áp đảo. Nguyên nhân là do mức áp suất làm việc 16 bar đã bao phủ hoàn toàn dải áp suất vận hành thực tế của các hệ thống HVAC, mạng lưới cấp nước sạch đô thị hay hệ thống PCCC nhà cao tầng (vốn thường dao động từ 6 bar đến 12 bar).

Sử dụng cấp áp lực PN16 mang lại sự cân bằng hoàn hảo giữa ba yếu tố: chi phí vật tư, độ bền kết cấu và áp lực an toàn. Nếu chọn cấp áp lực quá thấp như PN6 hoặc PN10, hệ thống sẽ thiếu đi hệ số an toàn khi xảy ra hiện tượng búa nước (water hammer). Ngược lại, nếu cưỡng ép sử dụng cấp áp lực PN25 hoặc PN40, đĩa bích sẽ dày hơn rất nhiều, đẩy chi phí phôi thép và giá thành bu-lông lên cao một cách lãng phí không cần thiết.

BS 4504 PN16 Flange Được Dùng Trong Những Hệ Thống Nào?

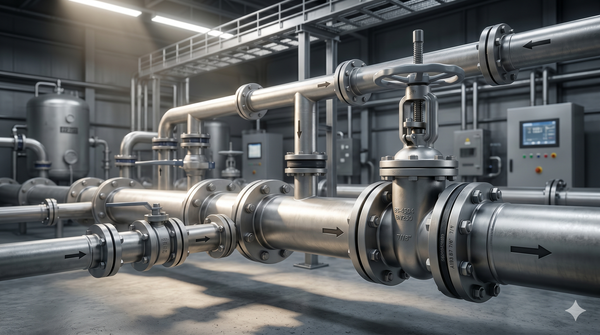

Nhờ đặc tính hình học chuẩn hóa và khả năng chịu tải ổn định, sản phẩm được ứng dụng tại các hạng mục trọng điểm của piping system:

• Nhà máy nước và trạm bơm tăng áp: Kết nối trục ống chính DN150 - DN300 dẫn nước sạch cấp cho đô thị.

• Hệ thống điều hòa không khí trung tâm (HVAC): Liên kết các đường ống dẫn nước lạnh tuần hoàn từ cụm Chiller đến các tháp giải nhiệt (cooling tower).

• Hệ thống phòng cháy chữa cháy (PCCC): Làm bệ đỡ và liên kết các cụm van báo động (alarm valve), van cổng trên trục đẩy của máy bơm chữa cháy.

• Nhà máy thực phẩm và đồ uống: Sử dụng dòng bích inox kết nối các bồn chứa nguyên liệu, đường ống CIP súc rửa tự động.

Sai Lầm Thường Gặp Khi Tra Flange Dimensions

• Nhầm lẫn đường kính danh nghĩa với kích thước inch thực tế: Nghĩ rằng ống 4 inch thì đường kính ngoài là 100mm, dẫn đến mua sai lòng bích.

• Không kiểm tra kỹ thông số PCD: Chỉ đo đường kính ngoài (OD) mà bỏ qua khoảng cách tim lỗ bu-lông, dẫn đến lệch bolt hole khi gá ráp với van nhập khẩu.

• Chọn nhầm giữa cấu hình PN10 và PN16: Ở một số kích thước từ DN200 trở lên, mặt bích PN10 và PN16 có số lượng lỗ bu-lông khác nhau (PN10 có 8 lỗ, PN16 có 12 lỗ), gây hụt lỗ khi lắp ráp.

• Bỏ qua thông số độ dày (Thickness): Mua bích mỏng giá rẻ để tiết kiệm chi phí, khiến đĩa bích bị uốn cong dưới lực siết của bu-lông cường độ cao.

Hậu quả là hệ thống không thể lắp đặt, gây rò rỉ lưu chất tại mặt tiếp xúc, làm biến dạng vênh lệch gasket mặt bích và làm tăng vọt chi phí sửa chữa, kéo dài thời gian dừng máy của nhà máy.

Checklist Chọn BS 4504 PN16 Flange Đúng Chuẩn

Hãy áp dụng quy trình 6 bước bóc tách khối lượng sau để kiểm soát tuyệt đối chất lượng vật tư đầu vào:

1. Xác định chính xác đường kính danh nghĩa (DN) của đường ống: Đối chiếu đường kính ngoài thực tế của ống thép hoặc ống inox.

2. Kiểm tra áp suất làm việc tối đa của hệ thống: Đảm bảo áp suất vận hành tĩnh và động luôn nằm trong giới hạn dưới 16 bar.

3. Xác nhận mã tiêu chuẩn bắt buộc: Kiểm tra hồ sơ thiết kế yêu cầu chuẩn BS 4504 để tránh mua nhầm chuẩn ANSI của Mỹ.

4. Tra cứu thông số vòng tâm bu-lông (PCD): Đối chiếu với bảng kích thước tiêu chuẩn để đảm bảo trùng khớp với lỗ ren của thiết bị đi kèm.

5. Kiểm tra số lượng và đường kính lỗ bu-lông: Đảm bảo tính đồng bộ hoàn toàn khi xỏ thanh ren.

6. Đồng bộ vật liệu gasket và cấp bền của bu-lông: Chọn bu-lông chịu lực và gioăng làm kín tương thích với tính chất ăn mòn của lưu chất.

Ví dụ ứng dụng: Đối với hệ thống chiller dẫn nước lạnh tuần hoàn, cấu hình vật tư tối ưu sẽ là mặt bích thép carbon chuẩn BS 4504 PN16 dạng Slip-on (bích lồng), kết hợp với gioăng cao su EPDM làm kín và hệ bu-lông mạ kẽm cường độ cao Grade 8.8 để đạt hiệu quả kinh tế tốt nhất.

Lưu Ý Khi Lắp Đặt BS 4504 PN16 Flange

Quy trình siết lực tại công trường là yếu tố cốt lõi định hình độ kín khít của liên kết mặt bích:

• Siết bu-lông tuân thủ nghiêm ngặt sơ đồ hình sao (Star pattern): Tuyệt đối không siết các lỗ bu-lông liên tiếp theo vòng tròn. Phải siết đối xứng qua tâm đĩa bích theo thứ tự tăng dần lực siết (30% $\rightarrow$ 60% $\rightarrow$ 100% torque kỹ thuật) để đĩa bích nén phẳng đều lên bề mặt gasket.

• Kiểm tra độ đồng tâm và song song (Alignment): Hai mặt bích cần kết nối phải nằm song song tuyệt đối và đồng tâm trước khi siết bu-lông. Việc dùng lực siết bu-lông để kéo hai đầu ống bị lệch lại gần nhau sẽ tạo ra một ứng suất uốn cực lớn, gây mỏi vật liệu và gãy bu-lông sau một thời gian vận hành.

• Cold tightening vs Hot tightening: Đối với các hệ thống dẫn nước nóng hoặc lưu chất biến thiên nhiệt độ, sau lượt siết nguội ban đầu khi lắp ráp (cold tightening), kỹ sư cần tiến hành kiểm tra và siết lại bu-lông một lượt nữa sau khi hệ thống đã chạy thử và đạt đến nhiệt độ vận hành ổn định (hot tightening) nhằm bù đắp khoảng co giãn nhiệt của phôi thép.

Câu Hỏi Thường Gặp Về BS 4504 PN16 Flange Dimensions (FAQ)

FAQ 1: Tiêu chuẩn BS 4504 PN16 đại diện cho thông số gì?

BS 4504 PN16 là tiêu chuẩn mặt bích do Anh ban hành, quy định chi tiết về kích thước hình học và dung sai chế tạo cấu kiện, phục vụ cho các hệ thống đường ống vận hành dưới áp suất danh định tối đa là 16 bar ở điều kiện nhiệt độ bình thường.

FAQ 2: Mặt bích BS 4504 PN16 có lắp chung với mặt bích DIN được không?

Có. Trong đa số các kích thước danh nghĩa thông dụng (như từ DN15 đến DN150), thông số đường kính ngoài (OD), số lượng lỗ và đường kính vòng tâm bu-lông (PCD) của tiêu chuẩn BS 4504 PN16 hoàn toàn trùng khớp với tiêu chuẩn DIN 2532 hoặc EN 1092-1, cho phép gá lắp lồng khớp nhau một cách an toàn.

FAQ 3: Làm sao để đo và tra đúng thông số PCD của mặt bích tại công trường?

Để xác định thông số PCD, bạn đo khoảng cách từ mép trong của lỗ bu-lông này đến mép ngoài của lỗ bu-lông đối diện đi qua tâm mặt bích, hoặc đo khoảng cách từ tâm lỗ này đến tâm lỗ đối diện. Trị số thu được chính là đường kính vòng tâm bu-lông cần tra cứu trên bảng thông số.

FAQ 4: Có thể sử dụng mặt bích PN16 cho hệ thống lò hơi áp lực cao không?

Không khuyến cáo. Hệ thống lò hơi công nghiệp thường có áp suất làm việc lớn kèm theo nhiệt độ quá nhiệt rất cao (vượt xa ngưỡng $100^\circ C$). Ở nhiệt độ cao, thới thép bị giảm khả năng chịu lực, do đó bạn cần nâng cấp lên các dòng bích có pressure class cao hơn như PN25, PN40 hoặc Class 300.

FAQ 5: Số lượng lỗ bu-lông của mặt bích DN200 chuẩn PN10 và PN16 có gì khác nhau?

Đây là điểm cực kỳ dễ nhầm lẫn: Mặt bích kích thước DN200 tiêu chuẩn PN10 chỉ có 8 lỗ bu-lông, trong khi mặt bích DN200 tiêu chuẩn PN16 bắt buộc phải có 12 lỗ bu-lông dọc theo chu vi chịu lực để đảm bảo khả năng phân bổ ứng suất nén cao hơn.

Tổng Kết

Việc tra cứu chính xác dải thông số kỹ thuật dựa trên bảng bs 4504 pn16 flange dimensions chuẩn hóa là chìa khóa vàng giúp loại bỏ hoàn toàn các lỗi lệch tâm lỗ bu-lông, bảo vệ hệ thống khỏi nguy cơ rò rỉ và triệt tiêu các chi phí sửa chữa phát sinh tại công trường. Đầu tư đồng bộ từ khâu tra cứu tiêu chuẩn hình học đến quy trình siết lực đối xứng sẽ giúp mạng lưới đường ống công nghiệp của doanh nghiệp luôn vận hành an toàn, bền bỉ và đạt hiệu suất tối ưu.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về BS 4504 PN16 Flange Dimensions
