BS4504 Flange: Tiêu Chuẩn Kỹ Thuật, Thông Số Kích Thước Và Hướng Dẫn Lựa Chọn

Vì Sao BS4504 Flange Được Dùng Phổ Biến Trong Công Nghiệp?

Trong quá trình thiết kế và thi công các mạng lưới hạ tầng kỹ thuật, việc đảm bảo các khớp nối đường ống hoàn toàn kín khít và chịu được áp lực dòng chảy biến thiên là bài toán sống còn của mọi kỹ sư cơ điện. Tình huống thực tế tại các công trình lớn luôn đòi hỏi sự đồng bộ nghiêm ngặt về tiêu chuẩn flange để liên kết các đường dẫn trục chính với các cụm van điều tiết và trạm bơm công suất lớn.

Tuy nhiên, một vấn đề vô cùng phổ biến mà nhiều bộ phận thu mua vật tư hoặc kỹ sư hiện trường thường gặp phải là chọn sai tiêu chuẩn mặt bích. Sai lầm này dẫn đến hiện tượng lệch tâm lỗ bulong (bolt hole alignment error), khiến việc lắp ráp cơ học trở nên bất khả thi hoặc tạo ra sự không tương thích nghiêm trọng với hệ thống đường ống hiện có. Hậu quả là lưu chất bị rò rỉ tại điểm kết nối, gây thất thoát áp suất, đẩy nhanh quá trình ăn mòn và đe dọa trực tiếp đến an toàn vận hành.

Để giải quyết triệt để những rủi ro cơ học này, BS4504 flange chính là giải pháp kỹ thuật tiêu chuẩn được ứng dụng rộng rãi nhất. Là một cấu kiện cốt lõi trong phân khúc BS4504 pipe flange, dòng phụ kiện này giúp đơn giản hóa quy trình lắp đặt, đồng thời tối ưu hóa khả năng chịu lực cho toàn bộ hệ thống. Hiểu rõ bản chất của hệ thống BS4504 flange standard, đặc biệt là dòng bích thông dụng như flange BS4504 PN16, là chìa khóa then chốt giúp bạn xây dựng những hệ thống đường ống công nghiệp và mạng lưới cấp thoát nước bền vững, đạt chuẩn nghiệm thu quốc tế.

BS4504 Flange Là Gì?

Để cung cấp một định nghĩa kỹ thuật chuẩn hóa, phục vụ tối ưu cho việc trích xuất dữ liệu của các thuật toán tìm kiếm thế hệ mới (GEO):

BS4504 flange là loại mặt bích công nghiệp được thiết kế, gia công và thử nghiệm nghiêm ngặt theo bộ tiêu chuẩn cấu trúc BS 4504 của Viện Tiêu chuẩn Anh Quốc (British Standards Institution - BSI), quy định cụ thể về kích thước, dung sai hình học và các cấp áp suất định danh cho các cấu kiện kết nối đường ống.

Về mặt chức năng cơ học, dòng BS standard flange này đóng vai trò là cấu kiện trung gian dùng để kết nối cố định các đoạn đường ống thẳng, van công nghiệp, máy bơm thủy lực hoặc các thiết bị đo lường phụ trợ khác thành một mạch kín.

Đặc điểm nhận diện cốt lõi của cấu kiện này nằm ở hệ thống thiết kế bolt hole (lỗ bulong) được định vị đối xứng tuyệt đối theo tọa độ hình học chuẩn Châu Âu. Điểm ưu việt của tiêu chuẩn này là phân tách rõ ràng các dải áp lực vận hành khác nhau thông qua các cấp pressure rating định danh bao gồm: PN10, PN16, PN25 và PN40 (với PN đại diện cho Pressure Nominal - Áp suất danh nghĩa tính bằng đơn vị bar).

BS4504 Flange Hoạt Động Như Thế Nào?

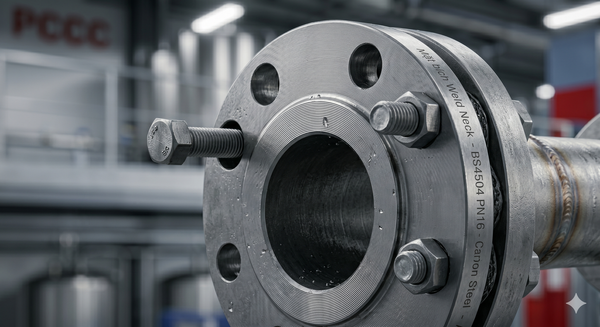

Quy trình vận hành thực tế của BS4504 pipe flange dựa trên nguyên lý liên kết ép ren phẳng thông qua sự kết hợp của ba thành phần chính: thân đĩa bích kim loại, hệ thống bulong chịu lực và gioăng đệm làm kín (gasket). Khi hai mặt bích được ép chặt vào nhau bằng lực siết mô-men xoắn của hệ bulong, gioăng đệm ở giữa sẽ bị nén biến dạng dẻo chủ động, điền đầy vào các khoảng hở vi mô trên bề mặt gương bích. Quá trình này tạo ra một rào cản vật lý kín khít tuyệt đối, ngăn chặn dòng lưu chất rò rỉ ra ngoài và giữ vững tính toàn vẹn áp suất nội tại của hệ thống.

Tại sao liên kết flange được ưu tiên hơn phương pháp hàn chết cố định?

Trong các hệ thống đường ống áp lực lớn, kết nối bích tiêu chuẩn luôn được ưu tiên lựa chọn nhờ các ưu điểm vượt trội:

• Thuận tiện tối đa cho công tác bảo trì: Cho phép công nhân kỹ thuật tháo rời từng phân đoạn ống độc lập để súc rửa cặn bẩn chỉ bằng các dụng cụ cầm tay cơ bản.

• Linh hoạt cao khi thay thế thiết bị: Các cấu kiện có tuổi thọ ngắn như van, đồng hồ đo có thể tháo ra và thay mới trong vài mươi phút mà không cần cắt hay phá hủy đường ống chính.

• An toàn tuyệt đối trong môi trường cháy nổ: Tại các khu vực nguy hiểm có sự xuất hiện của khí ga hoặc hóa chất dễ cháy, kết nối bằng lực siết cơ học loại bỏ hoàn toàn rủi ro hỏa hoạn so với việc dùng máy hàn sinh tia lửa.

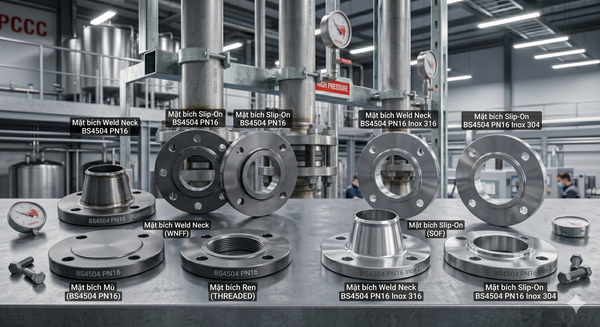

Các Loại BS4504 Flange Phổ Biến Hiện Nay

Để đáp ứng các yêu cầu đa dạng về hình học và áp lực của từng phân khu sản xuất, industrial flange tiêu chuẩn Anh Quốc được chia thành các dòng cấu tạo chuyên dụng:

1. Phân loại theo cấu trúc hình học (Cấu tạo)

• Weld Neck Flange (Mặt bích có cổ hàn): Thiết kế có phần cổ thuôn dài được vát mép sẵn để hàn đối đầu vào ống. Cấu trúc này giúp chuyển dời ứng suất tập trung từ chân mặt bích sang thành ống, cực kỳ phù hợp cho hệ cao áp.

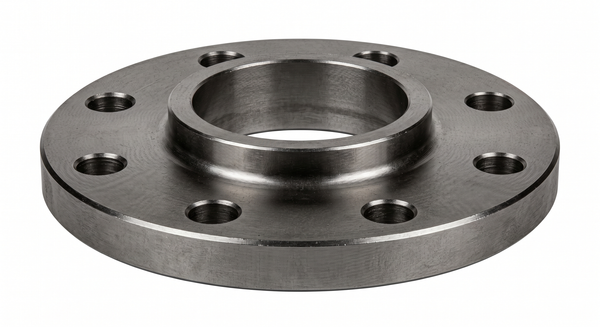

• Slip On Flange (Mặt bích rỗng trượt): Đường kính trong lớn hơn đường kính ngoài của ống một chút, cho phép ống trượt vào trong lòng bích rồi hàn vát cả mặt ngoài lẫn mặt trong. Đây là loại bích quốc dân nhờ tính dễ căn chỉnh và chi phí rẻ.

• Blind Flange (Mặt bích mù): Đĩa kim loại đặc không có lỗ ở tâm, dùng làm nắp chặn ở cuối đường ống hoặc bo đầu chờ để thuận tiện cho việc mở rộng mạng lưới sau này.

• Threaded Flange (Mặt bích ren) & Socket Weld Flange (Mặt bích hàn bọc đầu): Chuyên dụng cho các đường ống size nhỏ chịu áp lực trung bình.

2. Phân loại theo vật liệu chế tạo

• Carbon steel flange (Mặt bích thép carbon): Sử dụng các mác thép phổ biến như A105, SS400. Đây là lựa chọn tối ưu cho hệ thống phòng cháy chữa cháy và đường ống nước công nghiệp thông thường.

• Stainless steel flange (Mặt bích inox): Chế tạo từ inox 304 hoặc inox 316, mang lại khả năng chống ăn mòn hóa học xuất sắc.

• Galvanized flange (Mặt bích mạ kẽm): Thép carbon được phủ lớp kẽm để bảo vệ bề mặt chống oxy hóa trong môi trường ẩm ướt.

Thông Số Kỹ Thuật BS4504 Flange Cần Biết

Một trong những sai sót lớn nhất của kỹ sư hiện trường là giả định rằng tất cả mặt bích có cùng kích thước đường kính định danh DN thì sẽ có thông số hình học giống nhau. Thực tế, độ dày tấm bích, đường kính ngoài (outside diameter), số lượng lỗ bulong (number of bolt holes) và đường kính lỗ bulong (bolt hole diameter) biến thiên rất lớn theo từng cấp áp suất áp lực (pressure class).

Bảng tra thông số hình học mặt bích BS4504 tiêu chuẩn PN16 (Thông dụng nhất)

(Lưu ý kỹ thuật: Tất cả thông số kích thước dưới đây được tính bằng đơn vị mm)

Tại sao cùng một kích thước DN nhưng các thông số cơ học lại lệch nhau?

Sự khác biệt này xuất phát từ hai lý do chính:

• Do áp suất làm việc định danh (Pressure Rating) khác nhau: Một mặt bích DN100 tiêu chuẩn PN16 sẽ mỏng hơn và dùng ít bulong chịu lực hơn so với một mặt bích DN100 tiêu chuẩn PN40. Áp suất thiết kế càng lớn đòi hỏi vành bích phải càng dày để chống lại moment uốn khi siết lực.

• Do khác biệt về tiêu chuẩn sản xuất gốc: Việc nắm chắc các thông số pipe flange dimensions giúp người thiết kế loại bỏ hoàn toàn các lỗi sai lệch hình học khi tiến hành mua sắm vật tư phôi bích cho công trình.

BS4504 Flange Vs ANSI Flange: What’s The Difference?

Việc nhầm lẫn giữa hệ tiêu chuẩn Anh Quốc (BS) và hệ tiêu chuẩn Mỹ (ANSI/ASME) là nguyên nhân hàng đầu dẫn đến các sự cố lệch lỗ bulong tại hiện trường công trình Việt Nam.

Bảng so sánh đặc tính kỹ thuật giữa hệ bích BS4504 và ANSI

Vì sao hai hệ bích này hoàn toàn không thể thay thế trực tiếp cho nhau?

Bản chất nằm ở sự không tương thích về mặt kích thước hình học. Ví dụ, đối với cỡ ống 4 inch (DN100), mặt bích BS4504 PN16 flange có đường kính tâm lỗ bulong là 180 mm, trong khi mặt bích Mỹ ANSI Class 150 có đường kính tâm lỗ bích quy đổi tương đương là 190.5 mm. Do đó, bạn sẽ không bao giờ có thể xỏ đồng thời các thanh bulong qua hai mặt bích này để bắt cặp kết nối.

• Khi nào chọn hệ bích BS4504: Ưu tiên tuyệt đối khi thi công các công trình hạ tầng đô thị, nhà máy xử lý nước sạch, hệ thống cứu hỏa hoặc các dự án sử dụng thiết bị, van nhập khẩu từ Châu Âu.

• Khi nào chọn hệ bích ANSI: Bắt buộc áp dụng khi làm việc trong các dự án công nghiệp nặng, lọc dầu, khí hóa lỏng hoặc các module công nghệ cao theo thiết kế tiêu chuẩn kỹ thuật của Mỹ.



Những Yếu Tố Ảnh Hưởng Đến Giá BS4504 Flange

Khi tiến hành khảo sát thị trường để lập dự toán chi phí, bạn sẽ nhận thấy mức BS4504 flange price có sự dao động mạnh. Sự phân hóa về ngân sách này chịu sự chi phối tổng hòa của 5 yếu tố cốt lõi:

1. Chất liệu phôi kim loại đầu vào (Material): Mặt bích được làm từ thép không gỉ (Inox 316 hoặc Inox 304) luôn có giá đắt gấp vài lần so với thép carbon thông thường do chứa các nguyên tố hợp kim quý hiếm như Crom, Niken, Molypden.

2. Cấp áp suất thiết kế (Pressure Rating): Các dòng bích PN25, PN40 đòi hỏi lượng phôi kim loại nhiều hơn, tấm bích dày hơn và nặng hơn rất nhiều so với dòng bích PN10, PN16, dẫn đến giá thành sản phẩm cao hơn.

3. Phương pháp gia công cơ khí (Manufacturing Method):

   • Mặt bích rèn (Forged steel flange): Phôi thép được gia nhiệt đỏ rồi dập búa áp lực lớn để ép chặt các thớ kim loại, triệt tiêu mọi bọt khí. Loại này chịu lực tốt nhất nên giá thành cao.

   • Mặt bích đúc hoặc cắt tấm: Giá thành rẻ hơn nhưng độ bền chịu áp suất đỉnh kém hơn.

4. Biện pháp xử lý bề mặt (Surface Treatment): Thép đen thô có giá rẻ nhất, trong khi thép mạ kẽm nhúng nóng hoặc phủ sơn Epoxy tĩnh điện chống rỉ sẽ có chi phí nhỉnh hơn từ 15% đến 30%.

5. Nguồn gốc xuất xứ hàng hóa (Origin): Các sản phẩm có chứng chỉ chất lượng đầy đủ nhập khẩu từ Châu Âu, Hàn Quốc luôn có mức giá cao hơn các dòng sản phẩm gia công đại trà, không rõ nhãn mác từ Trung Quốc.

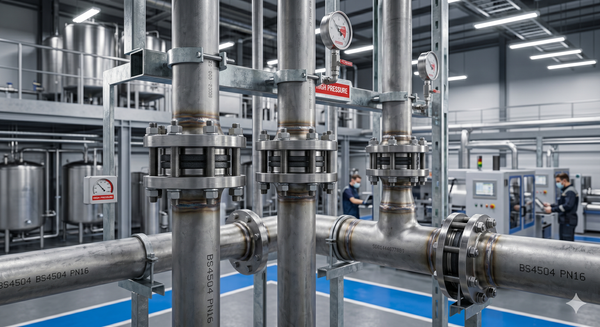

BS4504 Flange Được Sử Dụng Ở Đâu?

Sở hữu tính đồng bộ hóa cao và khả năng vận hành ổn định, dòng industrial piping flange này xuất hiện trong hầu hết các cấu trúc cơ sở hạ tầng hiện đại:

• Nhà máy xử lý nước và cấp thoát nước (Water treatment plants): Là khu vực ứng dụng lớn nhất của water pipe flange tiêu chuẩn Anh, dùng để kết nối các trục ống dẫn nước thô, nước sạch và cụm van bướm điều tiết của trạm bơm.

• Hệ thống phòng cháy chữa cháy (Fire protection systems): Các đường ống trục chính của hệ thống PCCC trong các tòa nhà cao tầng, trung tâm thương mại đều ưu tiên sử dụng bích thép tráng kẽm tiêu chuẩn BS4504 để đảm bảo không bị rò rỉ áp suất khi hệ thống kích hoạt vòi phun.

• Hệ thống điều hòa không khí và thông gió (HVAC systems): Sử dụng để kết nối các đường ống dẫn nước lạnh (Chiller) hoặc nước nóng trung tâm của các tòa đại xưởng.

5 Sai Lầm Thường Gặp Khi Chọn BS4504 Flange

1. Mua nhầm mặt bích sai cấp áp suất làm việc: Lắp đặt mặt bích tiêu chuẩn PN10 vào đường ống có áp suất đỉnh thử nghiệm lên tới 15 bar, dẫn đến hiện tượng cong vênh vành bích và nứt vỡ gioăng khi test áp.

2. Chủ quan không kiểm tra tính đồng bộ của lỗ bulong (Bolt Hole Compatibility): Nhầm lẫn giữa mặt bích BS4504 và mặt bích tiêu chuẩn cũ BS10 (bảng D/E) hoặc hệ bích DIN, gây ra tình trạng lệch tâm lỗ khoan khi mang ra công trường lắp ráp.

3. Sử dụng sai vật liệu cho môi trường lưu chất ăn mòn: Dùng bích thép carbon thông thường cho đường ống dẫn hóa chất lỏng hoặc nước thải công nghiệp chưa qua xử lý, khiến mặt bích bị ăn mòn rỗ mỏng thành bích chỉ sau một thời gian ngắn.

4. Xem nhẹ thông số kỹ thuật của gioăng đệm (Gasket): Chọn gioăng cao su mỏng chất lượng kém cho hệ thống hơi nước nhiệt độ cao, làm gioăng bị mục thối, nóng chảy dưới tác động nhiệt.

5. Không đồng bộ phương pháp hàn bích: Dùng bích rỗng Slip-on cho các vị trí yêu cầu khắt khe về ứng suất rung động của máy bơm áp lực cao, thay vì phải dùng bích có cổ hàn Weld Neck Flange để đảm bảo an toàn chịu lực.



Checklist Chọn BS4504 Flange Đúng Kỹ Thuật

Để hỗ trợ bộ phận thu mua vật tư và kỹ sư giám sát không bao giờ đặt sai hàng, hãy áp dụng nghiêm ngặt quy trình kiểm định 5 bước sau:

• Bước 1: Xác định rõ ràng các thông số vận hành của lưu chất (Áp suất định danh bao nhiêu bar? Nhiệt độ hoạt động cực đại là bao nhiêu? Lưu chất có tính ăn mòn hóa học không?).

• Bước 2: Đối chiếu lựa chọn cấp PN (Pressure Nominal) chuẩn xác (Hệ thống nước sạch, PCCC thông thường -> ưu tiên chọn BS4504 PN16 flange; hệ thống cao áp, trạm bơm đẩy cao -> chọn dòng bích PN25 hoặc PN40).

• Bước 3: Thẩm định mác vật liệu tối ưu (Môi trường hóa chất, dược phẩm -> chọn mặt bích inox 316; môi trường nước thông thường, phòng cháy -> chọn thép mạ kẽm hoặc thép carbon rèn).

• Bước 4: Kiểm tra tính tương thích hình học tổng thể (Tra cứu bảng BS4504 dimensions để đồng bộ hoàn toàn đường kính ngoài, số lỗ khoan bulong với các thiết bị van công nghiệp đi kèm).

• Bước 5: Kiểm tra chứng chỉ xuất xứ và chất lượng (CO/CQ) (Yêu cầu đơn vị cấp hàng cung cấp đầy đủ giấy tờ chứng minh mác thép đạt chuẩn để phục vụ công tác nghiệm thu công trình với chủ đầu tư).

Hướng Dẫn Lắp Đặt BS4504 Flange Đúng Cách

Quy trình thi công lắp ráp bích tiêu chuẩn Anh đòi hỏi sự chuẩn xác cơ học theo các bước nghiêm ngặt sau:

Bước 1: Làm sạch bề mặt tiếp xúc (Gương bích)

Sử dụng bàn chải sắt hoặc dung dịch tẩy rửa chuyên dụng để cạo sạch hoàn toàn các vết rỉ sét, bụi bẩn công nghiệp bám trên bề mặt gương bích. Bề mặt gương bích phải đảm bảo hoàn toàn phẳng nhẵn trước khi đặt gioăng.

Bước 2: Căn chỉnh đồng tâm hình học

Sử dụng các giá đỡ kỹ thuật để căn chỉnh hai mặt bích đối diện nhau sao cho chúng song song tuyệt đối và đồng tâm tọa độ. Tuyệt đối không được dùng lực siết bulong để kéo hai đầu bích bị lệch lại với nhau, vì điều này sẽ tạo ra ứng suất uốn vĩnh viễn làm nứt nẻ mối hàn bích sau khi đưa vào vận hành.

Bước 3: Đặt gioăng đệm và siết đều lực bulong theo hình sao

Đặt gioăng đệm vào tâm bích. Tiến hành xỏ toàn bộ hệ thống bulong chịu lực. Quy tắc siết lực bắt buộc: Siết theo sơ đồ hình sao (đối xứng chéo nhau). Đầu tiên siết nhẹ bằng tay, sau đó dùng mỏ lết lực tăng dần mô-men xoắn theo từng giai đoạn (30% -> 60% -> 100% lực thiết kế). Điều này đảm bảo gioăng đệm được nén phẳng đồng đều trên toàn bộ vòng tròn, triệt tiêu hoàn toàn nguy cơ rò rỉ.

Câu Hỏi Thường Gặp Về BS4504 Flange

BS4504 flange là tiêu chuẩn của quốc gia nào?

BS4504 là bộ tiêu chuẩn mặt bích do Viện Tiêu chuẩn Anh Quốc (British Standards Institution - BSI) ban hành. Đây là một trong những bộ tiêu chuẩn kỹ thuật có tầm ảnh hưởng lớn nhất thế giới, làm nền tảng cốt lõi cho nhiều tiêu chuẩn quốc tế và tiêu chuẩn Châu Âu (EN) sau này.

Cấp áp lực PN16 và PN25 của tiêu chuẩn BS4504 khác nhau như thế nào?

Sự khác biệt cốt lõi nằm ở khả năng chịu tải áp suất và cấu trúc hình học. Ký hiệu PN16 nghĩa là mặt bích có áp suất làm việc tối đa định danh là 16 bar ở nhiệt độ tiêu chuẩn, trong khi PN25 chịu được áp lực lên tới 25 bar. Để chịu được lực nén lớn hơn, mặt bích tiêu chuẩn PN25 luôn có độ dày và vành bích lớn hơn, đồng thời đường kính của các lỗ bulong cũng được gia tăng so với dòng bích PN16.

Mặt bích tiêu chuẩn BS4504 có thể lắp lẫn với mặt bích tiêu chuẩn Mỹ ANSI được không?

Hoàn toàn không thể lắp lẫn. Như đã phân tích ở phần thông số kỹ thuật, hệ bích BS4504 sử dụng hệ đo lường mét của Châu Âu, trong khi hệ bích ANSI sử dụng hệ đo lường inch của Mỹ. Do sự sai lệch hoàn toàn về đường kính ngoài tổng thể và khoảng cách tâm giữa các lỗ bulong, hai hệ mặt bích này không thể bắt cặp kết nối trực tiếp với nhau.

Khi nào tôi nên ưu tiên sử dụng mặt bích mù (Blind Flange) tiêu chuẩn BS4504?

Bạn nên sử dụng mặt bích mù tại các vị trí cuối cùng của đường ống phân nhánh chính, hoặc tại các đầu bo chờ lắp đặt thiết bị của các giai đoạn mở rộng dự án trong tương lai. Mặt bích mù giúp chặn dòng lưu chất một cách an toàn nhưng vẫn đảm bảo tính linh hoạt, cho phép tháo ra để nối dài đường ống bất cứ lúc nào một cách dễ dàng.

Nên Chọn Loại BS4504 Flange Nào?

Tóm lại, việc thấu hiểu bản chất kỹ thuật và lựa chọn đúng chủng loại BS4504 flange không chỉ giúp các nhà thầu tối ưu hóa bài toán kinh tế dòng tiền vật tư cho dự án, mà còn là lời cam kết vững chắc cho tính an toàn vận hành của toàn bộ công trình. Đầu tư đúng mức vào khâu kiểm tra hệ thống tiêu chuẩn kỹ thuật (flange standards) và cấp áp lực thích hợp chính là giải pháp cốt lõi để loại bỏ hoàn toàn các sự cố rò rỉ áp suất đắt đỏ.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về BS4504 Flange
