BS4504 PN16 Flange: Tiêu Chuẩn, Thông Số Và Cách Lựa Chọn Tối Ưu

Trong lĩnh vực xây dựng và vận hành hệ thống đường ống công nghiệp, bs4504 pn16 flange (mặt bích BS4504 PN16) đóng vai trò là linh kiện cốt lõi để liên kết các phân đoạn ống, van và thiết bị áp lực. Bài viết này cung cấp góc nhìn chuyên sâu từ chuyên gia kỹ thuật, giúp bạn nắm vững thông số, phân biệt các tiêu chuẩn tương đương và tránh những sai sót đắt giá khi lắp đặt.

BS4504 PN16 Flange Được Dùng Ở Đâu Trong Thực Tế?

Hãy tưởng tượng một kịch bản quen thuộc tại các nhà máy: Hệ thống cấp nước công nghiệp đột ngột bị rò rỉ nghiêm trọng tại các mối nối sau khi tăng áp suất vận hành. Nguyên nhân không nằm ở chất lượng đường ống, mà do đơn vị thi công sử dụng sai tiêu chuẩn mặt bích, khiến mối ghép không chịu đủ áp lực. Hoặc một tình huống khác, khi nhà máy cần thay thế khẩn cấp một mặt bích bs4504 pn16 tương thích với hệ thống đường ống PN16 hiện tại, nhưng kỹ sư mua hàng lại chọn nhầm sang tiêu chuẩn JIS hoặc ANSI do không nắm rõ thông số kỹ thuật.

Thực tế, rất nhiều người quản lý dự án và kỹ sư thu mua thường xuyên nhầm lẫn giữa các tiêu chuẩn mặt bích phổ biến như BS4504, DIN, JIS, và ANSI. Việc chọn sai áp lực danh nghĩa hoặc sai tâm lỗ bulong (PCD - Pitch Circle Diameter) dẫn đến hậu quả nghiêm trọng: các lỗ bích không trùng khớp, không thể xỏ bulong, gây đình trệ tiến độ và lãng phí chi phí vật tư.

Trong kỹ thuật đường ống, bs4504 pn16 flange là một trong những giải pháp kết nối phổ biến và đáng tin cậy nhất. Dòng mặt bích này được ứng dụng rộng rãi từ các hệ thống phân phối nước sạch, xử lý nước thải, hệ thống điều hòa không khí (HVAC) cho đến các mạng lưới đường ống phòng cháy chữa cháy (PCCC) công nghiệp.

BS4504 PN16 Flange Là Gì?

Định nghĩa chuẩn: BS4504 PN16 flange là loại mặt bích được sản xuất theo tiêu chuẩn quốc gia BS 4504 của Anh (British Standard), có cấp áp lực danh nghĩa là PN16 (tương đương áp suất làm việc tối đa 16 bar ở điều kiện nhiệt độ tiêu chuẩn), chuyên dùng để kết nối các đoạn đường ống, van, bơm và các phụ kiện công nghiệp khác thành một hệ thống thống nhất.

Một câu hỏi kỹ thuật thường gặp là: Vì sao tiêu chuẩn BS4504 vẫn cực kỳ phổ biến dù hiện nay tiêu chuẩn châu Âu EN 1092-1 ngày càng được ưu tiên thay thế? Thực chất, EN 1092-1 được xây dựng dựa trên nền tảng của các tiêu chuẩn cũ như BS 4504 và DIN 2501. Về mặt hình học, kích thước kết nối (đường kính ngoài, PCD, số lỗ bulong) của bích BS4504 PN16 và EN 1092-1 PN16 gần như trùng khớp hoàn toàn, cho phép chúng thay thế lẫn nhau trong hầu hết ứng dụng thực tế.

Cần lưu ý một điểm cốt lõi: Ký hiệu PN16 không đại diện cho độ dày vật lý của mặt bích. PN16 (Pressure Nominal) là cấp áp lực danh nghĩa, biểu thị rằng bích có khả năng vận hành an toàn liên tục ở áp suất lên tới 16 bar. Độ dày thực tế của bích phụ thuộc vào đường kính định danh (DN) và kiểu bích (bích rỗng hay bích đặc).

Nguyên Lý Hoạt Động Của Mặt Bích PN16

Mặt bích PN16 hoạt động dựa trên cơ chế liên kết cơ học kết hợp giữa lực siết bulong, độ biến dạng của gioăng (gasket) và bề mặt làm kín của bích. Khi các bulong được siết chặt theo đúng moment lực yêu cầu, chúng nén lớp gioăng nằm giữa hai mặt bích. Lớp gioăng này điền đầy vào các rãnh vi mô trên bề mặt bích, tạo ra một rào cản tuyệt đối ngăn không cho lưu chất rò rỉ ra ngoài.

Trong nguyên lý làm kín này, có ba thông số hình học quyết định sự thành bại của mối nối:

• PCD (Pitch Circle Diameter): Đường kính đường tròn đi qua tâm các lỗ bulong. Chỉ cần sai lệch 1mm, hệ thống bích sẽ không thể đối xứng và không lắp được bulong.

• Kiểu mặt bích (RF/FF): Kiểu mặt lồi (Raised Face - RF) tập trung lực siết vào một diện tích nhỏ hơn, tối ưu cho áp lực cao. Trong khi đó, kiểu mặt phẳng (Flat Face - FF) thường dùng cho bích gang hoặc thiết bị có bề mặt phẳng để tránh ứng suất gây nứt gãy khi siết.

• Độ dày bích (Flange Thickness): Quyết định khả năng chống lại mô-men uốn nội tại (Internal Angle) sinh ra do áp lực dòng chảy và lực siết của bulong, ngăn bích bị biến dạng theo thời gian.

Việc đồng bộ hóa giữa tiêu chuẩn bích, loại gioăng (như PTFE, cao su EPDM, hoặc graphite) và cấp bền của bulong là bắt buộc để hệ thống đạt được áp lực vận hành PN16 ổn định. Việc sử dụng đúng kỹ thuật giúp tăng tuổi thọ toàn bộ hệ thống đường ống, đồng thời giúp quy trình bảo trì, súc rửa hoặc thay thế thiết bị định kỳ trở nên dễ dàng và nhanh chóng hơn rất nhiều so với phương pháp hàn chết cố định.

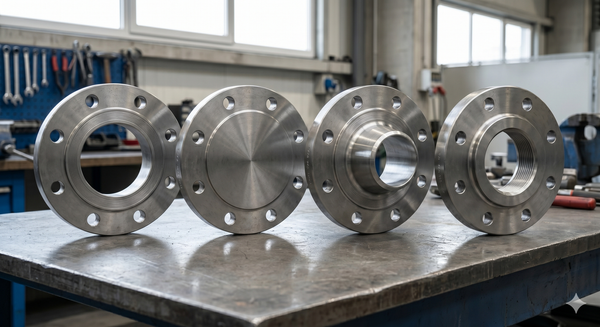

Các Loại BS4504 PN16 Flange Phổ Biến

Tùy thuộc vào yêu cầu chịu lực, phương thức thi công và đặc tính lưu chất, kỹ sư sẽ lựa chọn một trong các chủng loại bích dưới đây:

1. Slip-On Flange (Bích rỗng hàn trượt)

Đây là loại mặt bích phổ biến nhất trên thị trường. Ống được đút vào bên trong lòng bích và được cố định bằng cả mối hàn góc bên trong lẫn bên ngoài. Ưu điểm lớn nhất là dễ căn chỉnh, chi phí chế tạo thấp và không đòi hỏi kỹ thuật cắt ống cực kỳ chính xác.

2. Weld Neck Flange (Bích cổ hàn)

Loại bích này có phần cổ vát được thiết kế để hàn đối đầu trực tiếp với ống. Cấu trúc này giúp chuyển dời ứng suất tập trung từ chân bích sang thành ống, mang lại khả năng chịu áp lực cực cao, chịu rung động và va đập thủy lực tốt. Thường được ưu tiên trong các hệ thống công nghiệp trọng yếu, nhiệt độ cao.

3. Blind Flange (Bích đặc / Bích mù)

Mặt bích không có lỗ ở tâm, dùng để bịt kín đầu cuối của đường ống hoặc các cửa xả của van, bình áp lực. Bích mù phải chịu áp lực uốn lớn nhất từ dòng lưu chất nên thường có độ dày rất cao.

4. Threaded Flange (Bích ren)

Kết nối với đường ống bằng bước ren tiêu chuẩn mà không cần hàn. Đây là giải pháp lý tưởng cho các khu vực dễ cháy nổ (nơi nghiêm cấm hàn xì) hoặc các hệ thống áp lực thấp, đường ống nhỏ.

5. Socket Weld Flange (Bích hàn bọc đúc)

Ống được đưa vào một phần gờ (socket) bên trong bích rồi hàn một đường duy nhất ở phía ngoài. Loại này chủ yếu dùng cho đường ống có kích thước nhỏ (DN50 trở xuống) nhưng yêu cầu áp lực làm việc cao.

Bảng so sánh các loại mặt bích BS4504 PN16

Thông Số Kỹ Thuật BS4504 PN16 Flange

Khi đặt hàng hoặc thiết kế, việc nắm rõ các thông số kích thước hình học là yếu tố tiên quyết để đảm bảo tính lắp lẫn của thiết bị.

• Dải đường kính định danh (DN): Từ DN15 (tương đương ống phi 21mm) đến DN600 (phi 610mm) hoặc lớn hơn.

• Cấp áp lực: 16 bar (ở nhiệt độ môi trường). Khi nhiệt độ lưu chất tăng lên, áp lực làm việc cho phép sẽ giảm xuống theo biểu đồ nhiệt độ - áp suất của vật liệu.

• Vật liệu phổ biến:

  • Thép carbon (Carbon Steel): SS400, A105, Q235 (thường được mạ kẽm nhúng nóng hoặc mạ kẽm điện phân để chống gỉ sét).

  • Thép không gỉ (Inox Flange PN16): SUS304, SUS316 (chuyên dụng cho môi trường ăn mòn, thực phẩm, hóa chất).

• Kiểu bề mặt gia công: Phổ biến nhất là bề mặt lồi (Raised Face - RF) với các đường gân đồng tâm (serrated finish) để tăng độ bám cho gioăng.

Bảng kích thước mặt bích BS4504 PN16 tham khảo (DN15 - DN200)

Dưới đây là các thông số hình học cốt lõi bao gồm đường kính ngoài (D), đường kính tâm lỗ bulong (PCD), số lượng lỗ và kích thước bulong (Bolt Size):

Lưu ý kỹ thuật: Đối với các thông số chi tiết từ DN250 đến DN600, kỹ sư cần tra cứu chính xác theo tài liệu bs4504 flange dimensions hoặc pn16 flange dimensions cập nhật để đảm bảo dung sai gia công.

So Sánh BS4504 PN16 Với DIN, JIS Và ANSI

Một trong những sai lầm kinh điển trong ngành vật tư cơ điện là giả định "cứ cùng kích thước ống thì bích nào cũng lắp vừa". Bảng dưới đây vạch rõ sự khác biệt giữa các hệ tiêu chuẩn:

Tại sao không thể lắp lẫn giữa các hệ tiêu chuẩn khác nhau?

1. Hệ Inch vs Hệ Mét: ANSI (Mỹ) sử dụng hoàn toàn kích thước thiết kế dựa trên inch, trong khi BS4504 hay DIN sử dụng hệ mét. Do đó, đường kính ngoài và độ dày bích lệch nhau đáng kể.

2. Sự lệch tâm lỗ (PCD): Ví dụ, mặt bích DN100 tiêu chuẩn BS4504 PN16 có PCD là 180mm với 8 lỗ bulong. Tuy nhiên, mặt bích DN100 tiêu chuẩn JIS 10K lại có PCD là 175mm với 8 lỗ bulong. Khoảng cách lệch 5mm này khiến bạn hoàn toàn không thể xỏ bulong qua cả hai mặt bích.

3. Lý do PN16 cực kỳ phổ biến tại Việt Nam: Phần lớn các dự án hạ tầng nước công nghiệp và dân dụng tại Việt Nam sử dụng thiết bị, van nhập khẩu từ châu Âu hoặc các dòng van Hàn Quốc/Trung Quốc sản xuất theo chuẩn EN/DIN. Cấp áp suất 16 bar là ngưỡng tối ưu — vừa đủ an toàn cho áp lực mạng lưới đô thị (thường dưới 10 bar), vừa tối ưu chi phí vật liệu so với dòng bích PN25 chịu lực nặng.

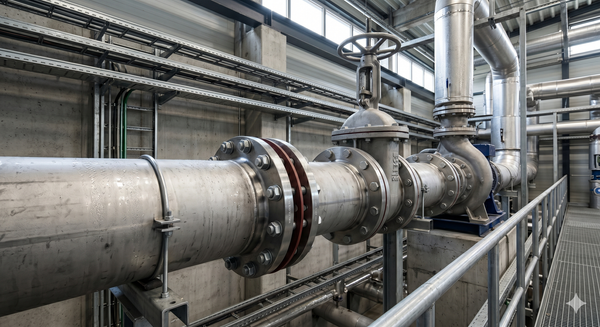

BS4504 PN16 Flange Được Dùng Trong Những Hệ Thống Nào?

Nhờ thiết kế tối ưu và tính chuẩn hóa cao, mặt bích PN16 xuất hiện trong hầu hết các phân đoạn hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước: Tuyến ống truyền tải nước thô, mạng lưới phân phối nước sạch đô thị, đường ống xả thải của các khu công nghiệp.

• Hệ thống điều hòa không khí trung tâm (HVAC): Kết nối các đường ống nước chiller, tháp giải nhiệt (cooling tower) dẫn đến các bộ làm lạnh trung tâm trong tòa cao ốc.

• Hệ thống phòng cháy chữa cháy (PCCC): Đường ống dẫn nước áp lực cao cung cấp cho các họng cứu hỏa, hệ thống đầu phun tự động (sprinkler) trong nhà xưởng.

• Nhà máy chế biến thực phẩm & đồ uống: Sử dụng dòng inox flange pn16 (Inox 304/316) để liên kết đường ống vi sinh, đảm bảo không gỉ sét và đáp ứng tiêu chuẩn vệ sinh an toàn thực phẩm.

• Hệ thống khí nén và công nghiệp nhẹ: Đường dẫn khí nén áp lực trung bình, hệ thống trạm bơm dầu tuần hoàn làm mát máy móc.

Khi nào cần nâng cấp lên PN25 hoặc PN40?

Nếu hệ thống của bạn là đường ống dẫn hơi nóng (Steam) nhiệt độ cao vượt trên 200°C hoặc các trạm bơm tăng áp của nhà cao tầng trên 30 tầng (nơi áp suất thủy tĩnh ở các tầng đáy vượt quá 16 bar), việc sử dụng bích PN16 sẽ bị quá tải, có nguy cơ cong vênh bích. Lúc này, bắt buộc phải nâng cấp lên bích tiêu chuẩn PN25 hoặc PN40 với độ dày lớn hơn đáng kể để đảm bảo an toàn.

Sai Lầm Thường Gặp Khi Chọn Mặt Bích PN16

Dưới đây là tổng hợp các lỗi kỹ thuật phổ biến từ thực tế công trường, dẫn đến những hậu quả rò rỉ nghiêm trọng:

• Chọn sai PCD (Nhầm tiêu chuẩn): Đây là lỗi phổ biến nhất. Người mua chỉ đo đường kính trong và số lỗ, dẫn đến việc mua bích JIS về lắp cho hệ thống van tiêu chuẩn châu Âu (BS/DIN). Kết quả là không lắp ráp được.

• Dùng sai vật liệu so với môi trường: Sử dụng bích thép carbon mạ kẽm cho hệ thống xử lý hóa chất hoặc nước thải có nồng độ axit nhẹ để tiết kiệm chi phí ban đầu. Hậu quả là mặt bích bị ăn mòn rỗ bề mặt chỉ sau vài tháng vận hành, gây rò rỉ lưu chất độc hại.

• Chọn sai kiểu bề mặt làm kín (Sealing Face): Ép bích kiểu mặt phẳng (FF) vào bích kiểu mặt lồi (RF) mà không có vòng đệm đền bù phù hợp, dẫn đến lực siết bulong phân bố không đều, làm nứt vỡ bích gang hoặc rách gioăng cao bích.

• Hậu quả dây chuyền: Hệ thống buộc phải dừng hoạt động khẩn cấp để cắt bỏ mối hàn cũ, mua vật tư mới thay thế, gây tổn thất hàng trăm triệu đồng chi phí vận hành nhà máy và nhân công sửa chữa.

Cách Chọn BS4504 PN16 Flange Phù Hợp

Để quy trình mua sắm vật tư chính xác 100%, các kỹ sư và bộ phận thu mua nên áp dụng checklist tiêu chuẩn dưới đây:

Checklist 6 bước chọn mặt bích:

1. Xác định chính xác đường kính định danh (DN): Cần khớp với kích thước ngoài của đường ống (Ví dụ: Ống DN50 có phi ngoài thực tế khoảng 60.3mm).

2. Xác định áp lực làm việc thực tế: Đảm bảo áp suất vận hành tối đa của hệ thống không vượt quá 16 bar ở nhiệt độ tiêu chuẩn.

3. Lựa chọn vật liệu bích:

   • Hệ thống nước sạch/PCCC thông thường: Thép carbon mạ kẽm.

   • Hệ thống ngoài trời, vùng ven biển hoặc hóa chất: Inox 304 hoặc Inox 316.

4. Xác định kiểu kết nối với ống: Dùng bích rỗng (Slip-On) để dễ thi công hay bích cổ cao (Weld Neck) cho vị trí chịu rung động?

5. Chọn kiểu mặt làm kín: Kiểu mặt lồi (RF) hay mặt phẳng (FF) để đồng bộ với mặt bích sẵn có trên van/bơm.

6. Kiểm tra tính đồng bộ của phụ kiện đi kèm: Mua đúng loại gioăng (pn16 gasket) và kích thước bulong (flange bolt size) tương ứng với bảng thông số kỹ thuật.

 Mẹo kỹ sư: Nếu đường ống lắp đặt tại khu vực ngoài trời, độ ẩm cao hoặc môi trường gần biển, hãy ưu tiên chọn mặt bích mạ kẽm nhúng nóng thay vì mạ điện phân thông thường. Lớp kẽm dày của phương pháp nhúng nóng sẽ bảo vệ bích khỏi oxy hóa lên đến hàng chục năm.

Lưu Ý Khi Lắp Đặt Và Bảo Trì

Quy trình lắp đặt đúng kỹ thuật quyết định đến 80% độ bền của mối nối bích:

• Siết bulong đối xứng (Cross-pattern): Không bao giờ siết chặt hoàn toàn một bulong rồi mới chuyển sang lỗ tiếp theo. Hãy siết nhẹ tất cả, sau đó tăng dần lực siết theo các cặp đối diện nhau (1-2, 3-4, 5-6, 7-8) để mặt bích không bị vênh.

• Sử dụng cờ-lê lực (Torque Wrench): Không siết quá lực thiết kế vì có thể làm biến dạng, dập nát gioăng cao su/PTFE, hoặc gây quá tải đứt gãy bulong.

• Bảo trì định kỳ (Flange Maintenance): Sau khoảng 2-4 tuần vận hành đầu tiên, hệ thống chịu tác động của nhiệt độ và áp lực biến thiên có thể làm lỏng liên kết. Cần tiến hành kiểm tra và siết lại bulong (retorque) nếu cần. Đối với bích thép carbon, cần sơn phủ một lớp chống gỉ định kỳ tại các mối hàn để ngăn chặn quá trình oxy hóa từ môi trường bên ngoài.

Câu Hỏi Thường Gặp Về BS4504 PN16 Flange

1. Mặt bích BS4504 PN16 chịu được áp suất tối đa bao nhiêu bar?

Mặt bích chịu được áp suất danh nghĩa là 16 bar ở nhiệt độ môi trường bình thường (khoảng -10°C đến 120°C). Khi nhiệt độ vận hành tăng cao hơn, khả năng chịu áp thực tế của vật liệu sẽ giảm xuống dưới 16 bar theo quy định kỹ thuật của tiêu chuẩn.

2. Mặt bích PN16 có dùng cho hệ thống hơi nóng (Steam) được không?

Có thể dùng được, nhưng cần đặc biệt lưu ý về nhiệt độ. Ở nhiệt độ cao (ví dụ trên 150°C), áp suất làm việc an toàn của bích PN16 sẽ bị tụt giảm đáng kể. Đồng thời, bạn bắt buộc phải sử dụng loại bích thép đúc chất lượng cao (như dòng Weld Neck) kết hợp với gioăng chì (graphite gasket) chịu nhiệt, tuyệt đối không dùng gioăng cao su thông thường.

3. Mặt bích tiêu chuẩn BS4504 và EN 1092-1 có lắp lẫn với nhau được không?

Có, chúng hoàn toàn tương thích với nhau. Tiêu chuẩn châu Âu EN 1092-1 đã tích hợp và thay thế cho tiêu chuẩn BS4504 cũ. Kích thước hình học cốt lõi như đường kính ngoài, đường kính tâm lỗ bulong (PCD) và số lượng lỗ của hai tiêu chuẩn này ở cùng cấp áp lực PN16 là hoàn toàn như nhau.

4. Có thể thay thế mặt bích tiêu chuẩn ANSI bằng bích BS4504 được không?

Tuyệt đối không thể thay thế trực tiếp. Mặt bích ANSI (tiêu chuẩn Mỹ) sử dụng hệ kích thước inch với cấu trúc tâm lỗ bulong (PCD) và độ dày hoàn toàn khác biệt so với bích BS4504 (tiêu chuẩn Anh/hệ mét). Nếu cố tình lắp đặt, các lỗ bulong sẽ bị lệch và không thể xỏ qua được.

Nên Chọn BS4504 PN16 Flange Như Thế Nào?

Tóm lại, bs4504 pn16 flange là giải pháp kết nối kỹ thuật cơ khí có tính đa năng, độ cậy cao và cực kỳ phổ biến trong các hạ tầng cung cấp nước, hệ thống HVAC và mạng lưới PCCC hiện nay. Tuy nhiên, để hệ thống vận hành an toàn, không xảy ra sự cố rò rỉ đắt giá, việc thấu hiểu các thông số kỹ thuật cốt lõi như vật liệu chế tạo, đường kính PCD, số lỗ bulong và lựa chọn chủng loại bích phù hợp (Slip-On, Weld Neck hay Blind) là điều bắt buộc đối với mọi kỹ sư.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về BS4504 PN16 Flange
