Giải Pháp Kết Nối Toàn Diện Bằng Bu Bích HDPE Cho Đường Ống Công Nghiệp

Vì sao bu bích HDPE ngày càng được sử dụng phổ biến?

Trong quá trình vận hành các hệ thống cấp thoát nước hay đường ống công nghiệp, một trong những sự cố gây đau đầu nhất cho các kỹ sư là hiện tượng rò rỉ tại điểm kết nối. Các phương pháp hàn cố định dù mang lại độ kín tuyệt đối lúc ban đầu, nhưng lại bộc lộ hạn chế lớn là cực kỳ khó tháo lắp khi cần bảo trì, sửa chữa hoặc thay thế thiết bị ngoại vi như van và máy bơm.

Chính từ nhu cầu thực tế về một giải pháp vừa đảm bảo chịu áp lực cao, chống ăn mòn tuyệt đối, lại vừa linh hoạt trong công tác thi công, bu bích HDPE đã trở thành sự lựa chọn hàng đầu. Đây là loại phụ kiện hdpe chuyên dụng, đóng vai trò cốt lõi trong quy trình kết nối ống hdpe với các hệ thống cơ khí khác, giúp tối ưu hóa chi phí vận hành và nâng cao tuổi thọ cho toàn bộ công trình hiện đại.

Bu bích HDPE là gì?

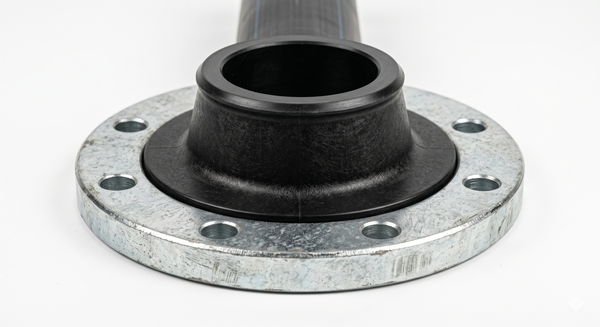

Bu bích HDPE (hay còn gọi là mặt bích hdpe) là một loại phụ kiện đường ống được cấu tạo từ sự kết hợp giữa phần cổ bích nhựa HDPE (Stub end) và một vòng bích tự do bằng kim loại (thép hoặc inox). Phụ kiện này hoạt động theo nguyên lý ép phẳng bề mặt nhờ lực siết của hệ thống bulong - đai ốc, tác động lên gioăng mặt bích nhằm tạo ra một mối nối kín khít, có khả năng tháo lắp linh hoạt giữa đường ống HDPE với van, máy bơm hoặc các phân đoạn ống khác.

Cấu tạo và nguyên lý kết nối của bu bích HDPE

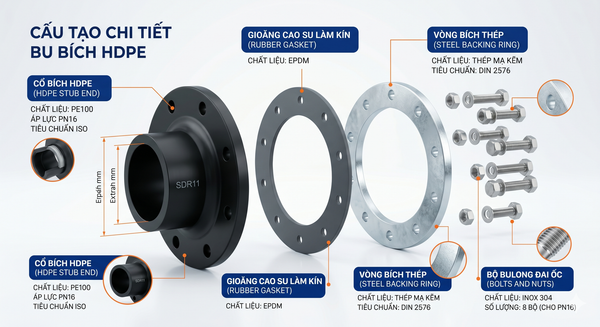

Để hiểu rõ lý do vì sao loại phụ kiện này lại có độ bền vượt trội, chúng ta cần phân tích sâu cấu tạo cơ học của nó. Một bộ flange hdpe hoàn chỉnh bao gồm các thành phần tách biệt nhưng bổ trợ chặt chẽ cho nhau:

• Cổ bích HDPE (Stub end hdpe): Phần nhựa này được đúc áp lực từ hạt nhựa PE100 hoặc PE80 nguyên sinh, có một đầu để hàn nhiệt trực tiếp vào ống HDPE, đầu còn lại xòe ra tạo thành vành chặn.

• Vòng bích tự do (Lap joint flange): Thường làm bằng thép mạ kẽm hoặc inox, lồng vào sau cổ bích. Bộ phận này chịu trách nhiệm nhận lực siết từ bulong để ép chặt mối nối mà không làm biến dạng phần nhựa.

• Gioăng làm kín (EPDM hoặc NBR): Đặt ở giữa hai mặt đầu của cổ bích, có nhiệm vụ bù lấp các khoảng hở siêu nhỏ khi siết lực.

Tại sao HDPE phải kết hợp với vòng bích thép? Bản chất của nhựa HDPE là có độ dẻo và đàn hồi cao. Nếu dùng mặt bích thuần nhựa để siết bulong với lực lớn, bích nhựa sẽ bị nứt vỡ hoặc biến dạng theo thời gian (hiện tượng mỏi vật liệu). Vòng bích kim loại đóng vai trò như một bộ khung chịu lực, phân phối đều ứng suất siết lên toàn bộ chu vi vành nhựa.

Trong kết cấu này, gioăng mặt bích chính là yếu tố quyết định độ kín của hệ thống. Nếu chọn sai loại gioăng hoặc gioăng bị lệch, áp lực lưu chất sẽ ngay lập tức xuyên qua các khe hở gây rò rỉ, làm giảm hiệu suất của toàn bộ đường ống.

Phân loại bu bích HDPE phổ biến hiện nay

Để tối ưu hóa chi phí và kỹ thuật cho từng dự án, các kỹ sư thường phân loại bích nhựa hdpe theo 3 tiêu chí cốt lõi:

Theo kiểu kết nối

• Bu bích hàn nhiệt: Đầu cổ bích được hàn đối đầu hoặc hàn nối măng xông sợi điện trở với ống. Đây là loại phổ biến nhất trong các đường ống đường kính lớn vì độ bền vĩnh cửu.

• Bu bích nối ren: Cổ bích được tiện ren để vặn trực tiếp vào các đoạn ống có ren sẵn, thường dùng cho hệ thống tạm thời hoặc đường kính nhỏ.

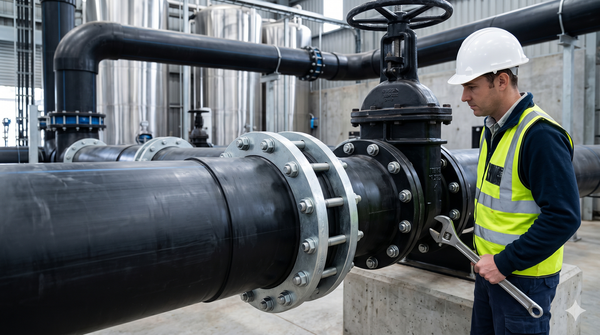

• Bu bích lắp van: Thiết kế module tiêu chuẩn để kết nối nhanh với mặt bích của van cổng, van bướm hoặc máy bơm.

Theo áp lực làm việc

Tùy thuộc vào độ dày của thành cổ bích, phụ kiện được chia thành các cấp áp lực phổ biến: PN10 (chịu áp lực 10 bar), PN16 (16 bar) và PN20 (20 bar). Việc chọn đúng cấp áp lực PN giúp hệ thống không bị nứt vỡ khi áp suất dòng chảy tăng cao đột ngột.

Theo vật liệu vòng bích

• Vòng bích thép mạ kẽm: Giá thành hợp lý, khả năng chịu lực cơ học rất cao. Đây là lựa chọn tối ưu cho các hệ thống ống hdpe cấp nước sạch, nước thải dân dụng hoặc hệ thống tưới tiêu.

• Bích inox hdpe (Inox 304/316): Có giá thành cao hơn nhưng bắt buộc phải sử dụng trong các môi trường đặc thù như nhà máy hóa chất, môi trường biển, hoặc hệ thống xử lý nước thải chứa chất ăn mòn mạnh, nơi mà thép mạ kẽm sẽ bị rỉ sét chỉ sau vài tháng vận hành.

Thông số kỹ thuật quan trọng cần biết

Khi lựa chọn khớp nối hdpe dạng mặt bích, việc nắm rõ thông số kỹ thuật là điều kiện tiên quyết để tránh mua sai chủng loại, gây lãng phí thời gian và chi phí.

• Kích thước định danh (DN): Trải dài từ các kích thước nhỏ như DN50, DN65, DN90, DN110 cho đến các kích cỡ lớn như DN200, DN300, DN400... tương ứng với đường kính ngoài của ống HDPE.

• Tiêu chuẩn mặt bích: Vòng bích thép phải được gia công lỗ bulong theo các tiêu chuẩn quốc tế như BS (Anh), DIN (Đức), JIS (Nhật Bản) hoặc ANSI (Mỹ) để đảm bảo lắp trùng khớp với mặt bích của thiết bị ngoại vi có sẵn trên thị trường.

Bảng thông số kích thước bu bích HDPE tham khảo (Tiêu chuẩn BS4504 PN16)

Cách đọc thông số kỹ thuật: Khi bạn thấy ký hiệu "Cổ bích HDPE DN110 PN16 tiêu chuẩn DIN", điều đó có nghĩa là phụ kiện này dùng cho ống HDPE có đường kính ngoài 110mm, chịu được áp suất tối đa 16 bar và vòng bích thép đi kèm phải khoan lỗ theo đúng chuẩn DIN của Đức để lắp vừa vào van hoặc ống có cùng tiêu chuẩn.

So sánh bu bích HDPE với bích PVC và bích thép

Giải thích chuyên sâu: Bích nhựa công nghiệp chất liệu HDPE vượt trội hoàn toàn so với PVC ở các hệ thống ngoài trời hoặc chôn ngầm nhờ tính đàn hồi cao. Nhựa HDPE không bị giòn hóa dưới tác động của tia UV và có thể co giãn theo sự chuyển dịch của nền đất mà không bị nứt gãy.

Tuy nhiên, trong các hệ thống siêu cao áp (vượt quá 20 bar) hoặc môi trường nhiệt độ cao trên $60^\circ C$, bích thép truyền thống vẫn là lựa chọn duy nhất vì nhựa HDPE sẽ bị mềm và giảm khả năng chịu lực khi nhiệt độ vượt quá giới hạn cho phép.

Bu bích HDPE được dùng trong những hệ thống nào?

Nhờ những ưu điểm vượt trội về độ bền và tính linh hoạt, nối bích hdpe xuất hiện dày đặc trong các công trình hạ tầng trọng điểm:

• Hệ thống cấp thoát nước đô thị: Kết nối các trục ống dẫn nước sạch cỡ lớn từ nhà máy về các trạm phân phối.

• Hệ thống xử lý nước thải công nghiệp: Trực tiếp tiếp xúc với dòng nước thải chứa tạp chất và hóa chất ăn mòn mà không sợ mục nát.

• Nhà máy hóa chất và luyện kim: Dùng dẫn dòng dung dịch axit, kiềm loãng nhờ đặc tính trơ hóa học của vật liệu PE100.

• Trang trại nuôi trồng thủy sản hiện đại: Các lồng bè nuôi cá ngoài khơi hoặc hệ thống dẫn nước biển vào đầm tôm cực kỳ ưa chuộng phụ kiện ống hdpe vì chúng không bị nước biển ăn mòn như kim loại.



Sai lầm thường gặp khi lựa chọn và lắp đặt bu bích HDPE

Rất nhiều đơn vị thi công gặp phải sự cố rò rỉ nghiêm trọng ngay khi vừa đóng điện chạy thử áp. Nguyên nhân phần lớn xuất phát từ các sai lầm mang tính hệ thống:

1. Chọn sai áp lực PN: Đưa cổ bích PN10 vào hệ thống có áp suất đỉnh lên tới 12 bar, dẫn đến vành nhựa bị xé rách tại điểm kết nối.

2. Siết bulong không đều tay: Việc siết chặt một bên trước rồi mới siết bên đối diện sẽ gây ra hiện tượng lệch tâm, làm méo gioăng cao su, tạo kẽ hở cho nước xì ra ngoài.

3. Hàn nhiệt sai kỹ thuật: Nhiệt độ máy hàn quá cao làm cháy nhựa, hoặc thời gian gia nhiệt chưa đủ đã ép khớp làm mối hàn cổ bích bị "hàn nguội", rất dễ bung khớp nối khi gặp áp lực nước lớn.

Hướng dẫn chọn bu bích HDPE phù hợp

Để đảm bảo an toàn tuyệt đối cho công trình, hãy áp dụng quy trình chọn lọc theo checklist chuẩn chuyên gia sau:

• Bước 1: Xác định chính xác đường kính ngoài và độ dày (SDR) của ống HDPE đang sử dụng để chọn kích thước cổ bích hdpe đồng bộ.

• Bước 2: Xác định áp suất vận hành lớn nhất của hệ thống (chọn bích PN10, PN16 hay PN20).

• Bước 3: Lựa chọn vật liệu vòng bích dựa trên môi trường xung quanh (chọn thép mạ kẽm cho nước sạch/nước mưa, chọn inox cho hóa chất/nước mặn).

• Bước 4: Kiểm tra tiêu chuẩn của thiết bị cần kết nối (ví dụ: Van nhập khẩu từ Nhật phải chọn vòng bích tiêu chuẩn JIS).

Lời khuyên từ chuyên gia: Đối với các công trình dân dụng hoặc hạ tầng nước sạch thông thường, bộ combo cổ bích HDPE PN10 + vòng bích thép mạ kẽm là giải pháp tối ưu nhất về mặt chi phí. Ngược lại, đối với các nhà máy sản xuất hóa chất hoặc xử lý chất thải nguy hại, bắt buộc phải đồng bộ hệ thống với vòng bích bằng inox 304/316 và gioăng Teflon (PTFE) để đảm bảo độ bền tuyệt đối cho công trình.

Quy trình lắp đặt bu bích HDPE đúng kỹ thuật

Để mối kết nối ống hdpe bằng mặt bích đạt độ kín 100%, đội ngũ kỹ thuật cần tuân thủ nghiêm ngặt quy trình 5 bước sau:

• Bước 1: Làm sạch bề mặt: Lau sạch bụi bẩn, nước và ba-via tại đầu ống HDPE và bề mặt tiếp xúc của cổ bích.

• Bước 2: Hàn nhiệt cổ bích: Sử dụng máy hàn đối đầu chuyên dụng, điều chỉnh đúng nhiệt độ (thường từ $200^\circ C$ đến $220^\circ C$) để kết nối phần stub end vào đầu ống. Chờ mối hàn nguội hoàn toàn tự nhiên.

• Bước 3: Đặt gioăng làm kín: Lồng vòng bích thép vào thân ống trước khi hàn cổ bích (hoặc sử dụng vòng bích hở nếu lồng sau). Đặt gioăng mặt bích vào đúng tâm giữa hai mặt bích.

• Bước 4: Gá bulong đối xứng: Đút toàn bộ bulong qua các lỗ bích, vặn đai ốc bằng tay để định vị hệ thống thẳng hàng.

• Bước 5: Siết lực theo hình sao: Dùng cờ-lê lực siết từ từ các cặp bulong đối diện nhau theo sơ đồ hình sao. Không siết chặt một bulong ngay lập tức mà tăng dần lực siết qua 3-4 vòng để lực ép dàn đều lên bề mặt gioăng.



Câu hỏi thường gặp về bu bích HDPE (FAQ)

Bu bích HDPE có chịu áp lực cao không?

Có. Các dòng sản phẩm pn16 hdpe và PN20 hoàn toàn chịu được áp lực làm việc lên tới 16 - 20 bar, đáp ứng tốt các hệ thống bơm nước cao áp hoặc đường ống truyền tải tầm xa.

Bu bích HDPE có dùng ngoài trời được không?

Hoàn toàn được. Bản chất vật liệu nhựa HDPE chứa các phụ gia chống tia cực tím (UV), giúp phụ kiện không bị lão hóa, giòn vỡ dưới tác động trực tiếp của ánh nắng mặt trời.

Có thể dùng bu bích HDPE cho hóa chất không?

Có, nhưng cần lưu ý chọn vòng bích bằng inox 316 và gioăng làm kín bằng vật liệu kháng hóa chất như Teflon hoặc Viton để tránh bị ăn mòn phần kim loại và phụ kiện ép.

Bu bích HDPE khác gì mặt bích nhựa PVC?

Nhựa HDPE có độ dẻo, chịu va đập tốt và chịu được rung lắc địa chất, trong khi bích PVC cứng, giòn và dễ bị nứt vỡ hơn khi gặp ngoại lực hoặc nhiệt độ thay đổi.

Bao lâu nên kiểm tra hệ thống bích một lần?

Đối với môi trường tiêu chuẩn, nên kiểm tra định kỳ từ 6 – 12 tháng. Cần chú ý siết lại bulong nếu có hiện tượng giãn nới do rung động từ máy bơm.

Tổng kết

Bu bích HDPE chính là mắt xích quan trọng giúp đồng bộ hóa, tăng tính linh hoạt và đảm bảo an toàn tuyệt đối cho các hệ thống phụ kiện cấp thoát nước và đường ống công nghiệp hiện nay. Để công trình vận hành bền bỉ qua hàng thập kỷ, việc lựa chọn đúng thông số kỹ thuật và thi công đúng quy trình là yếu tố then chốt không thể tách rời.
