Tổng quan về các loại bơm bánh răng: Giải pháp tối ưu cho hệ thống thủy lực và hóa chất
Trong môi trường công nghiệp hiện đại, việc vận chuyển chất lỏng từ dầu truyền nhiệt, siro thực phẩm cho đến dung môi hóa chất hay dầu thủy lực đòi hỏi sự chính xác tuyệt đối. Mỗi ứng dụng cụ thể lại yêu cầu những đặc tính kỹ thuật riêng biệt mà không phải thiết bị nào cũng đáp ứng được. Khi lựa chọn sai loại bơm bánh răng so với độ nhớt, áp suất hay tính chất lý hóa của chất lỏng, doanh nghiệp sẽ phải đối mặt với tình trạng hiệu suất sụt giảm, thiết bị nhanh xuống cấp và chi phí vận hành tăng vọt. Vì vậy, hiểu rõ các loại bơm bánh răng và ứng dụng của chúng là bước đầu tiên để tối ưu hóa hệ thống sản xuất.
Bơm bánh răng là gì?
Bơm bánh răng là một loại bơm thể tích (positive displacement pump) hoạt động bằng cách sử dụng các cặp bánh răng ăn khớp với nhau để tạo ra áp suất và vận chuyển chất lỏng từ cửa hút sang cửa đẩy. Đây là thiết bị đặc thù, chuyên dụng cho các loại chất lỏng có độ nhớt từ thấp đến rất cao như dầu bôi trơn, nhiên liệu, nhựa, hóa chất và sơn.
Đặc điểm nổi bật của loại bơm này là khả năng duy trì lưu lượng ổn định ngay cả khi áp suất hệ thống thay đổi. Cấu tạo cơ bản gồm thân bơm, cặp bánh răng (chủ động và bị động), trục bơm và hệ thống làm kín. Nhờ cấu trúc chắc chắn và nguyên lý chuyển động ăn khớp, bơm bánh răng trở thành lựa chọn hàng đầu cho các nhu cầu bơm chất lỏng đặc sánh mà các loại bơm ly tâm thông thường khó lòng thực hiện được.
Nguyên lý hoạt động của bơm bánh răng
Nguyên lý hoạt động của gear pump dựa trên sự thay đổi thể tích trong buồng bơm thông qua chuyển động quay của các bánh răng:
Quá trình hút: Khi bánh răng chủ động quay, tại cửa hút, các răng tách rời nhau tạo ra khoảng trống, áp suất giảm, chất lỏng bị hút vào các khe răng.
Quá trình đẩy: Chất lỏng được các rãnh răng dẫn đi dọc theo vỏ bơm sang cửa đẩy. Tại đây, sự ăn khớp của các răng làm giảm thể tích buồng chứa, ép chất lỏng đi ra ngoài.
Chu trình tuần hoàn: Quá trình diễn ra liên tục, tạo nên dòng chảy đều đặn và áp suất cao.
Lưu lượng của bơm ổn định nhờ vào thể tích không gian giữa các răng cố định. Do cơ chế này, bơm đặc biệt phù hợp với chất lỏng nhớt. Tuy nhiên, cần lưu ý tuyệt đối không để bơm chạy khô vì chất lỏng chính là môi trường bôi trơn và làm mát cho các bánh răng và bạc đạn bên trong.

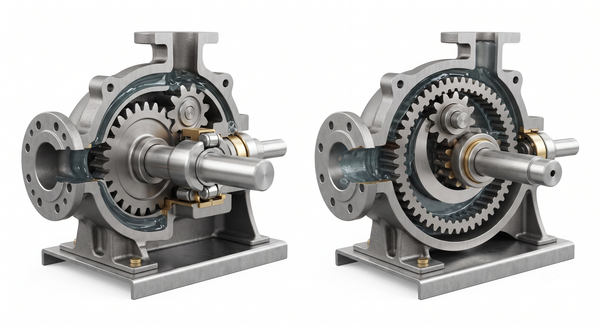

Các loại bơm bánh răng phổ biến hiện nay
Bơm bánh răng ăn khớp ngoài (External Gear Pump)
Đây là loại external gear pump phổ biến nhất với hai bánh răng có trục song song đặt trong thân bơm.
Ưu điểm: Thiết kế đơn giản, chi phí thấp, khả năng chịu áp suất cao.
Nhược điểm: Tiếng ồn lớn hơn, không phù hợp với chất lỏng chứa nhiều tạp chất rắn.
Ứng dụng: Hệ thống thủy lực, bơm dầu bôi trơn, dầu truyền nhiệt.
Bơm bánh răng ăn khớp trong (Internal Gear Pump)
Loại internal gear pump có một bánh răng nhỏ nằm trong một bánh răng lớn.
Ưu điểm: Vận hành cực kỳ êm ái, phù hợp với chất lỏng có độ nhớt rất cao.
Nhược điểm: Cấu tạo phức tạp, giá thành cao hơn loại ăn khớp ngoài.
Ứng dụng: Bơm nhựa, mật đường, siro, các loại dầu siêu đặc.

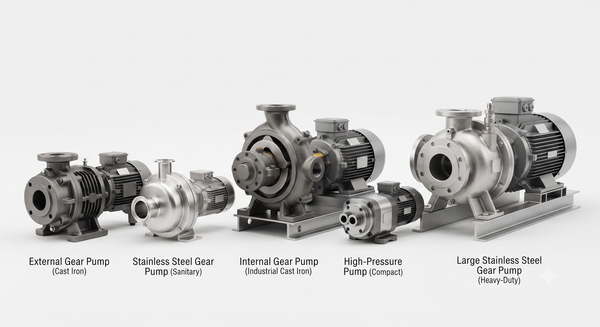

Phân loại theo vật liệu và mục đích
Bơm bánh răng inox: Được dùng phổ biến trong ngành thực phẩm, dược phẩm và hóa chất ăn mòn nhờ đặc tính chống gỉ sét.
Bơm bánh răng gang: Dòng bơm phổ thông, dùng cho dầu, nhiên liệu với chi phí tối ưu.
Bơm bánh răng áp suất cao: Thiết kế chuyên dụng với vật liệu siêu bền, chịu được áp suất vận hành lớn trong các hệ thống thủy lực hạng nặng.
Thông số kỹ thuật cần quan tâm
Khi lựa chọn bơm bánh răng, kỹ sư cần chú ý đến bảng thông số kỹ thuật dưới đây để đảm bảo thiết bị hoạt động trong phạm vi an toàn:
| Thông số | Ý nghĩa |
| Lưu lượng | Thể tích chất lỏng được bơm trong một đơn vị thời gian (m³/h hoặc L/min). |
| Áp suất | Khả năng thắng trở lực hệ thống (bar). |
| Công suất | Năng lượng tiêu thụ của động cơ (kW). |
| Độ nhớt | Tính đặc/loãng của chất lỏng (cP). |
| Nhiệt độ | Giới hạn chịu nhiệt của vật liệu làm kín và thân bơm (°C). |
| Tốc độ quay | Số vòng quay trên phút (rpm). |
So sánh và lựa chọn
So sánh các loại bơm bánh răng
| Tiêu chí | Ăn khớp ngoài | Ăn khớp trong |
| Áp suất | Cao | Trung bình |
| Độ ồn | Cao | Thấp |
| Độ nhớt | Trung bình | Rất cao |
| Giá thành | Thấp | Cao |
Việc chọn đúng loại không chỉ giúp tối ưu hiệu suất, giảm tiêu hao năng lượng mà còn hạn chế tối đa sự mài mòn, giúp tăng tuổi thọ thiết bị. So với bơm ly tâm, bơm bánh răng vượt trội hơn hẳn khi làm việc với chất lỏng có độ nhớt cao, dù chi phí đầu tư ban đầu có thể cao hơn.

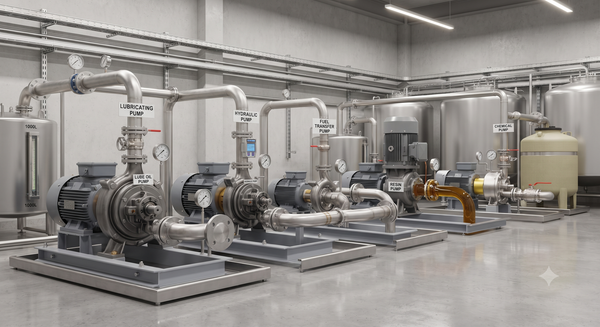

Ứng dụng thực tế và Checklist chọn bơm
Bơm bánh răng hiện diện trong hầu hết các lĩnh vực:
Công nghiệp dầu khí: Bơm dầu thô, dầu nhiên liệu.
Hóa chất & Sơn: Bơm dung môi, nhựa, mực in.
Thực phẩm & Dược phẩm: Bơm siro, mật ong, dầu thực vật, kem đánh răng.
Checklist chọn bơm bánh răng phù hợp
Loại chất lỏng: Phải xác định rõ tính ăn mòn và độ tinh khiết.
Độ nhớt: Quyết định trực tiếp đến tốc độ quay và thiết kế bánh răng.
Áp suất và lưu lượng: Dựa trên yêu cầu của hệ thống vận hành.
Vật liệu: Inox cho thực phẩm, gang/thép cho công nghiệp dầu.
FAQ - Câu hỏi thường gặp
Có bao nhiêu loại bơm bánh răng?
Có hai loại chính là ăn khớp ngoài và ăn khớp trong, chia thành nhiều biến thể vật liệu (inox, gang) và chức năng (áp suất cao).
Bơm bánh răng có bơm được hóa chất không?
Có, nếu sử dụng dòng bơm bánh răng inox hoặc vật liệu chống ăn mòn chuyên dụng.
Bao lâu nên bảo dưỡng?
Tùy vào môi trường, nhưng thông thường cần kiểm tra định kỳ 6 tháng/lần để kiểm tra phớt và bánh răng.
Kết luận
Việc lựa chọn đúng loại bơm bánh răng là chìa khóa để duy trì sự ổn định của hệ thống sản xuất. Tùy vào độ nhớt, áp suất và môi trường làm việc, mỗi doanh nghiệp cần có chiến lược lựa chọn thiết bị phù hợp để đạt hiệu suất cao nhất với chi phí vận hành thấp nhất.
