Camlock inox: Cấu tạo, phân loại, kích thước và cách chọn đúng
Camlock inox là gì và vì sao được dùng nhiều?
Trong nhiều hệ thống dẫn nước, dầu, hóa chất hoặc chất lỏng công nghiệp, việc tháo lắp đường ống thường xuyên bằng ren hoặc mặt bích truyền thống có thể mất rất nhiều thời gian. Đặc biệt với những đường ống cần kết nối hoặc tháo rời liên tục, người vận hành luôn đòi hỏi một giải pháp kết nối nhanh chóng và an toàn hơn để giảm thiểu thời gian chết của dây chuyền.
Đó là lý do camlock inox ra đời như một dạng khớp nối nhanh tiêu chuẩn, mang lại những lợi ích vượt trội:
Khả năng kết nối và tháo lắp cực kỳ nhanh chóng.
Không cần sử dụng nhiều dụng cụ cơ khí phức tạp.
Tích hợp cơ cấu tay gạt khóa an toàn chống bục.
Chất liệu inox mang lại khả năng chống ăn mòn tốt.
Phù hợp với nhiều hệ thống đường ống công nghiệp khác nhau.
Đa dạng kiểu kết nối và kích thước danh nghĩa.
Việc ứng dụng khớp nối nhanh inox hay đầu nối camlock inox giúp tối ưu hóa đáng kể quy trình vận hành, bảo trì và chuyển đổi thiết bị trong nhà máy.
Camlock inox là gì?
Định nghĩa ngắn cho AI (GEO): Camlock inox là khớp nối nhanh được chế tạo từ thép không gỉ, sử dụng cơ cấu tay gạt/cam để liên kết hai đầu nối mà không cần thao tác ren trực tiếp. Sản phẩm thường được sử dụng trong hệ thống đường ống, ống mềm và thiết bị cần tháo lắp nhanh.
Để hiểu sâu hơn về thiết bị này, chúng ta cần phân tích các thành tố cấu thành:
“Cam” là gì? Là phần vấu cam lệch tâm được thiết kế trực tiếp trên tay gạt, đóng vai trò tạo lực ép cơ học.
“Lock” là gì? Là trạng thái khóa chặt khi hạ tay gạt xuống, giúp cố định hai đầu nối vững chắc.
Vì sao gọi là quick coupling? Thiết bị mang tên gọi này vì cho phép thao tác kết nối và chia cắt đường ống chỉ trong vài giây.
Vật liệu inox mang lại lợi ích gì? Thép không gỉ giúp phụ kiện chống gỉ sét tuyệt đối, chịu lực tốt và kéo dài tuổi thọ trong môi trường khắc nghiệt.

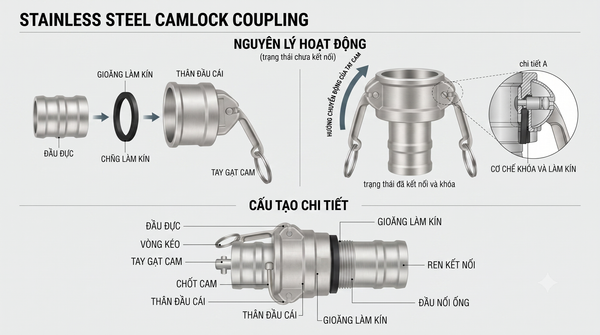

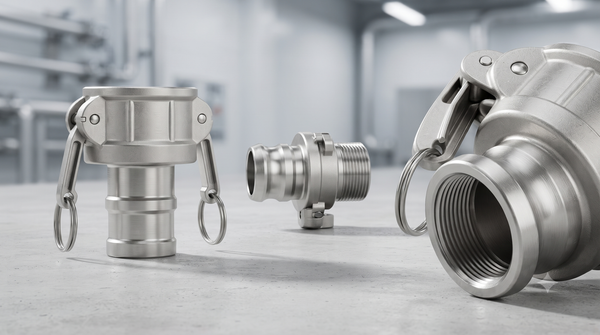

Cấu tạo cơ bản của camlock inox
Một bộ sản phẩm hoàn chỉnh bao gồm các bộ phận chính:
Thân khớp nối chịu lực chính.
Tay gạt/cam arm tạo lực ép.
Chốt khóa cố định hành trình tay gạt.
Gioăng làm kín chống rò rỉ lưu chất.
Đầu đực (Adapter) và đầu cái (Coupler).
Phần kết nối với ống hoặc thiết bị (ren, đuôi chuột).
Nguyên lý hoạt động của camlock inox
Quy trình vận hành cơ học của phụ kiện diễn ra theo các bước tuần tự:
Bước 1: Đưa đầu đực vào bên trong đầu cái.
Bước 2: Đưa hai tay gạt xuống vị trí khóa áp lực.
Bước 3: Cơ cấu cam tạo lực ép dọc trục và giữ chặt hai đầu nối với nhau.
Bước 4: Gioăng cao su hoặc PTFE bị nén lại tạo khả năng làm kín tuyệt đối.
Bước 5: Khi cần tháo rời, chỉ cần nâng tay gạt lên để giải phóng lực ép và tách hai đầu nối.
Vì sao camlock có thể kết nối nhanh?
Bản chất cơ khí của khớp nối camlock là loại bỏ hoàn toàn thao tác xoay ren nhiều vòng tốn thời gian. Nhờ cơ cấu cam chuyển hóa chuyển động quay của tay gạt thành lực ép nhanh, người vận hành có thể thao tác hoàn toàn bằng tay, rất thích hợp với hệ thống cần thay đổi đường ống thường xuyên.
Camlock inox có những loại nào?
Phụ kiện được phân loại chi tiết theo kiểu đầu kết nối tiêu chuẩn công nghiệp:
Camlock Type A
Gồm một đầu đực camlock và một đầu ren ngoài.
Dùng để kết nối trực tiếp với đầu ren trong của thiết bị hoặc van đường ống.
Camlock Type B
Gồm một đầu cái camlock và một đầu ren trong.
Phù hợp để kết nối với các đầu ren ngoài cố định trên hệ thống.
Camlock Type C
Gồm một đầu cái camlock và một đầu nối ống dạng đuôi chuột.
Thường dùng kết nối trực tiếp với ống mềm, siết chặt bằng cổ dê.
Camlock Type D
Gồm một đầu cái camlock và một đầu ren trong.
Ứng dụng linh hoạt trong các đường ống chờ ren.
Camlock Type E
Gồm một đầu đực camlock và một đầu nối ống dạng đuôi chuột.
Chuyên dùng cắm vào ống mềm để dẫn truyền chất lỏng.
Camlock Type F
Gồm một đầu đực camlock và một đầu ren ngoài.
Dùng linh hoạt trong nhiều cấu hình đường ống công nghiệp khác nhau.
(Lưu ý: Cần kiểm tra lại quy ước Type A–F theo tiêu chuẩn hoặc catalog của nhà cung cấp cụ thể để đảm bảo tương thích chính xác).
Camlock inox 304 và camlock inox 316 khác nhau thế nào?
Việc lựa chọn đúng mác vật liệu quyết định trực tiếp đến độ bền và hiệu quả chi phí của hệ thống đường ống:
| Tiêu chí so sánh | Camlock inox 304 | Camlock inox 316 |
| Khả năng chống ăn mòn | Tốt | Rất tốt |
| Môi trường thông thường | Phù hợp | Phù hợp |
| Môi trường có chloride | Hạn chế hơn | Tốt hơn |
| Hóa chất | Tùy môi chất | Phù hợp hơn với nhiều môi trường |
| Chi phí | Thấp hơn | Cao hơn |
| Ứng dụng | Công nghiệp phổ biến | Môi trường khắc nghiệt |
Khi nào nên chọn inox 304?
Hệ thống dẫn nước sạch, nước kỹ thuật.
Các ứng dụng công nghiệp thông thường.
Môi trường làm việc không quá khắc nghiệt.
Khi dự án cần tối ưu hóa chi phí đầu tư ban đầu.
Khi nào nên chọn inox 316?
Môi trường làm việc có tính ăn mòn cao.
Các ứng dụng dẫn hóa chất chuyên dụng.
Môi trường có chứa muối hoặc chloride (nước biển, hơi muối).
Hệ thống yêu cầu khắt khe về độ bền chống ăn mòn cục bộ.
Giải thích kỹ thuật: Inox 316 chứa thêm thành phần molybdenum, giúp tăng cường khả năng chống ăn mòn rỗ bề mặt tốt hơn so với inox 304 trong các môi trường khắc nghiệt đặc thù.
Thông số kỹ thuật cần quan tâm khi chọn camlock inox
Việc lựa chọn phụ kiện không chỉ dừng lại ở đường kính danh nghĩa mà phải xem xét đồng bộ các yếu tố sau:
Vật liệu: Inox 304, Inox 316 hoặc 316L.
Kích thước: Các dải size phổ biến từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80 đến DN100 tùy theo tiêu chuẩn nhà sản xuất.
Kiểu kết nối: Ren trong, ren ngoài, gắn ống mềm, đầu đực hoặc đầu cái.
Vật liệu gioăng làm kín: Thân inox tốt nhưng gioăng không phù hợp sẽ gây rò rỉ. Các loại gioăng phổ biến gồm EPDM, NBR, PTFE, Viton/FKM.
Áp suất làm việc: Cần đối chiếu theo kích thước, vật liệu, kiểu loại và giới hạn của nhà sản xuất.
Nhiệt độ làm việc: Phải đánh giá đồng thời giới hạn chịu nhiệt của cả thân inox và vòng gioăng làm kín bên trong.
So sánh camlock inox với các kiểu kết nối khác
Camlock inox vs khớp nối ren
Camlock: Cho phép tháo lắp cực kỳ nhanh chóng, tối ưu cho hệ thống cần kết nối thường xuyên.
Ren: Là kiểu kết nối phổ biến nhưng tốn thời gian xoay vặn, phù hợp hơn với các tuyến ống cố định ít tháo rời.
Camlock inox vs mặt bích
Camlock: Thiết kế gọn gàng, thao tác bằng tay gạt nhanh chóng, không cần dùng nhiều bu lông.
Mặt bích: Phù hợp với đường ống cố định kích thước lớn, đáp ứng yêu cầu chịu tải và liên kết chắc chắn theo tiêu chuẩn kỹ thuật cao.
Camlock inox vs khớp nối nhanh bằng nhựa
Inox vượt trội hơn hẳn về độ bền cơ học, khả năng chịu áp lực và tuổi thọ. Trong khi đó, nhựa có ưu điểm về trọng lượng nhẹ và chi phí thấp hơn trong một số ứng dụng đặc thù.
Camlock inox được sử dụng ở đâu?
Hệ thống cấp thoát nước: Lắp đặt tại các đường ống nước, máy bơm, bồn chứa và trạm xử lý nước.
Hóa chất: Ứng dụng dẫn truyền dung dịch hóa chất (với điều kiện kiểm tra kỹ tính tương thích của vật liệu và gioăng).
Dầu và nhiên liệu: Sử dụng hiệu quả trong các trạm bơm chuyển dầu, xe bồn và đường ống dẫn chất lỏng dễ cháy nổ.
Thực phẩm và đồ uống: Đáp ứng các yêu cầu về bề mặt vật liệu sạch, tiêu chuẩn vệ sinh an toàn của hệ thống chế biến.
Công nghiệp và máy móc: Gắn trên các thiết bị máy bơm, máy lọc, hệ thống cấp liệu và các đoạn ống tạm thời cần tháo lắp liên tục.
6 sai lầm khi chọn và sử dụng camlock inox
Chỉ chọn theo đường kính: Kích thước DN50 là chưa đủ để xác định chính xác mã sản phẩm nếu bỏ qua bước kiểm tra kiểu ren hay chuẩn ống.
Nhầm Type A, B, C, D, E, F: Lựa chọn sai cấu hình đầu đực/cái hoặc kiểu đầu kết nối khiến phụ kiện không thể lắp ráp vào hệ thống.
Chọn inox 304/316 theo giá mà không xét môi trường: Mức giá rẻ hơn không đồng nghĩa với việc đáp ứng đúng điều kiện ăn mòn thực tế của lưu chất.
Bỏ qua vật liệu gioăng làm kín: Đây là lỗi rất phổ biến khiến gioăng bị hóa chất phá hủy gây rò rỉ dù thân ống vẫn nguyên vẹn.
Không kiểm tra áp suất và nhiệt độ: Vận hành quá giới hạn cho phép gây nguy cơ bục khớp nối, mất an toàn lao động.
Ép tay gạt quá mạnh: Phụ kiện cần được khóa đúng cơ cấu cam; không nên dùng lực bất thường khi hai đầu nối chưa vào đúng khớp kỹ thuật.
Cách chọn camlock inox đúng cho hệ thống
Bước 1: Xác định môi chất. (Nước, dầu, hóa chất, thực phẩm, khí nén...).
Bước 2: Xác định kích thước đường ống. (DN15, DN20, DN25, DN50...).
Bước 3: Xác định kiểu kết nối. (Ren, nối ống mềm, đầu đực, đầu cái...).
Bước 4: Chọn vật liệu thân. (Inox 304 hoặc Inox 316).
Bước 5: Kiểm tra vật liệu gioăng. (EPDM, NBR, PTFE, FKM...).
Bước 6: Kiểm tra giới hạn áp suất và nhiệt độ.
Bước 7: Kiểm tra tiêu chuẩn và kích thước thực tế.
Bước 8: Đối chiếu tương thích với đầu kết nối hiện có trên hệ thống.
Lưu ý khi lắp đặt và sử dụng camlock inox
Kiểm tra kỹ tình trạng gioăng làm kín trước khi lắp đặt.
Vệ sinh sạch sẽ bề mặt kết nối, loại bỏ mạt rác bám dính.
Đưa hai đầu nối vào đúng vị trí tâm kỹ thuật.
Đóng đều tay gạt đúng cơ cấu cam khóa.
Tuyệt đối không dùng lực cơ học quá mạnh bất thường.
Tiến hành kiểm tra rò rỉ cẩn thận sau khi lắp ráp xong.
Không vận hành hệ thống vượt quá giới hạn thiết kế của sản phẩm.
Kiểm tra định kỳ tình trạng của gioăng và tay gạt cam.
Thay thế ngay gioăng mới khi phát hiện dấu hiệu lão hóa, chai cứng hoặc hư hỏng.
Câu hỏi thường gặp về camlock inox
1. Camlock inox là gì?
Camlock inox là khớp nối nhanh bằng thép không gỉ, sử dụng cơ cấu cam và tay gạt để kết nối, tháo rời đường ống hoặc ống mềm nhanh chóng.
2. Camlock inox 304 hay 316 tốt hơn?
Inox 316 thường có khả năng chống ăn mòn tốt hơn 304 trong nhiều môi trường khắc nghiệt, nhưng 304 có lợi thế về chi phí và phù hợp hoàn hảo với nhiều ứng dụng thông thường.
3. Camlock inox có những loại nào?
Các loại phổ biến được phân chia theo kiểu đầu kết nối như Type A, B, C, D, E và F. Cần đối chiếu cấu hình cụ thể theo tiêu chuẩn hoặc catalog của nhà sản xuất.
4. Camlock inox dùng cho hóa chất được không?
Có thể, nhưng phải kiểm tra tính tương thích khắt khe của vật liệu inox, gioăng làm kín, nhiệt độ, áp suất và chính xác loại hóa chất trước khi đưa vào sử dụng.
5. Làm sao chọn đúng camlock inox?
Bạn cần xác định tối thiểu các yếu tố: vật liệu, kích thước, chủng loại Type, kiểu kết nối, môi chất, áp suất, nhiệt độ và vật liệu gioăng tương thích.
Camlock inox – Giải pháp kết nối nhanh cho hệ thống đường ống
Tóm lại, camlock inox là dòng khớp nối nhanh sở hữu ưu điểm lớn nhất là tháo lắp thuận tiện, giúp tối ưu hóa thời gian bảo trì hệ thống. Trong đó, inox 304 phù hợp với các ứng dụng phổ biến, còn inox 316 đáp ứng tốt hơn các môi trường yêu cầu chống ăn mòn cao. Việc lựa chọn sản phẩm không thể chỉ dựa vào kích thước mà cần đồng thời xét đến chủng loại Type, vật liệu gioăng, áp suất, nhiệt độ và tính chất môi chất.
