Carbon Steel Blind Flanges: Giải pháp bịt kín và bảo trì hệ thống đường ống tối ưu

Trong hạ tầng kỹ thuật của các nhà máy dầu khí, đường ống áp lực hay hệ thống hơi nóng công nghiệp, sự an toàn và tính toàn vẹn của dòng lưu chất là ưu tiên hàng đầu. Carbon steel blind flanges (mặt bích mù thép carbon) đóng vai trò là một thiết bị then chốt, giúp ngăn chặn dòng chảy và cô lập các đoạn ống phục vụ mục đích kiểm tra hoặc mở rộng hệ thống. Tuy nhiên, thực tế vận hành thường nảy sinh những vấn đề nghiêm trọng như rò rỉ tại điểm bịt, chọn sai tiêu chuẩn áp suất khiến mặt bích bị biến dạng, hoặc hiện tượng ăn mòn nhanh trong môi trường khắc nghiệt. Những sai sót này không chỉ gây thất thoát tài sản mà còn tiềm ẩn nguy cơ cháy nổ, mất an toàn lao động. Để hệ thống vận hành an toàn và kín hoàn toàn, việc thấu hiểu bản chất kỹ thuật cũng như cách lựa chọn carbon steel blind flanges phù hợp là điều vô cùng cần thiết đối với mọi kỹ sư và nhà thầu.

Carbon steel blind flanges là gì? Khái niệm và đặc điểm nhận biết

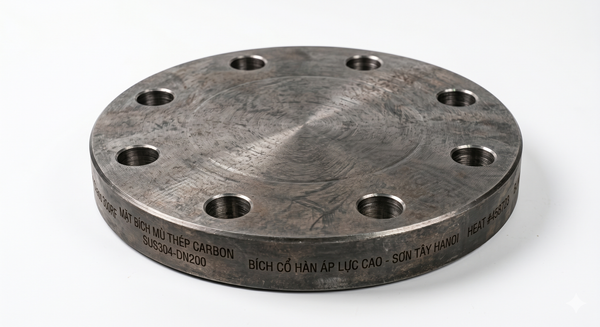

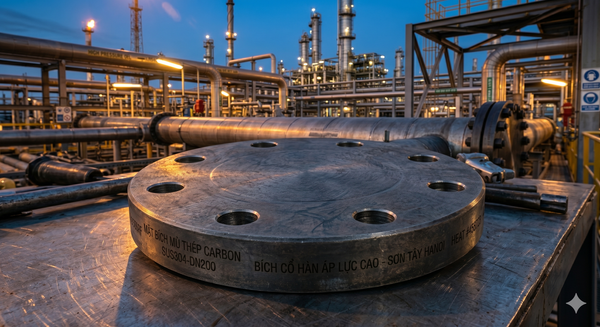

Carbon steel blind flange, hay còn gọi là mặt bích mù bằng thép carbon, là một loại phụ kiện đường ống được thiết kế đặc biệt không có lỗ thoát ở tâm. Chức năng chính của nó là bịt kín các đầu đường ống, van hoặc các miệng bình áp lực. Khác với các loại mặt bích rỗng dùng để kết nối dòng chảy, mặt bích mù đóng vai trò như một "nắp chặn" kiên cố, cho phép ngắt kết nối một phần hệ thống mà vẫn đảm bảo áp suất vận hành cho các phần còn lại.

Bạn có thể dễ dàng nhận biết thiết bị này thông qua các đặc điểm ngoại quan đặc trưng:

• Không có lỗ trung tâm: Đây là đặc điểm nhận dạng quan trọng nhất, tạo nên một đĩa thép đặc hoàn toàn.

• Thiết kế dạng đĩa đặc: Giúp chịu đựng được tải trọng áp suất từ dòng lưu chất tác động trực tiếp vào bề mặt.

• Hệ thống lỗ bulong xung quanh: Các lỗ này được khoan chính xác theo tiêu chuẩn kỹ thuật để khớp với mặt bích đối diện trên đường ống.



Cấu tạo chi tiết của blind flange thép carbon

Một mặt bích mù tiêu chuẩn được cấu thành từ các bộ phận và vật liệu có độ bền cao để đảm bảo tính kỹ thuật:

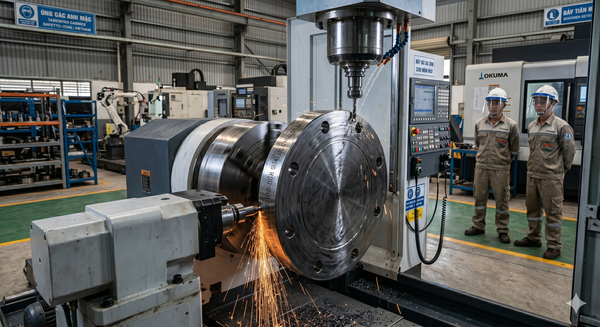

• Thân flange đặc: Được gia công từ phôi thép nguyên khối, đảm bảo không có vết nứt hay rỗ khí bên trong.

• Lỗ bulong: Số lượng và kích thước lỗ bulong phụ thuộc vào kích thước đường ống (DN/NPS) và cấp áp lực (Class/PN).

• Bề mặt làm kín (Sealing Face): Đây là phần tiếp xúc trực tiếp với gioăng (gasket), thường có các kiểu phổ biến như RF (mặt nâng), FF (mặt phẳng) hoặc RTJ (rãnh vòng).

Về vật liệu, mặt bích mù thép carbon thường được sản xuất từ:

• ASTM A105: Thép carbon rèn cho các ứng dụng ở nhiệt độ môi trường và nhiệt độ cao.

• ASTM A350 LF2: Thép carbon chịu nhiệt độ thấp, dùng cho các vùng khí hậu lạnh hoặc lưu chất nhiệt độ âm.

• Thép carbon rèn nóng: Quy trình rèn giúp cải thiện cấu trúc hạt kim loại, giúp mặt bích chịu được áp suất cực lớn mà không bị giòn gãy.

Nguyên lý hoạt động của blind flange trong hệ thống đường ống

Nguyên lý hoạt động của carbon steel blind flange dựa trên sự kết hợp giữa lực ép cơ học và khả năng làm kín của vật liệu đệm. Mặt bích mù được đặt đối diện với một mặt bích có lỗ (như Weld Neck hay Slip-on) ở cuối đường ống. Giữa hai bề mặt này, một vòng gioăng (gasket) được chèn vào.

Khi các bulong được siết chặt theo đúng moment lực, chúng sẽ tạo ra một áp lực nén cực lớn lên gasket, khiến gasket điền đầy vào các rãnh siêu nhỏ trên bề mặt mặt bích. Quá trình này tạo ra một rào cản vật lý kín khít hoàn toàn, ngăn không cho chất lỏng hoặc khí thoát ra ngoài.

Vai trò chính của cơ chế này bao gồm:

• Bịt kín đầu ống: Tạo điểm kết thúc an toàn cho tuyến ống chờ.

• Ngắt dòng lưu chất: Cho phép cô lập một đoạn ống để thay thế van hoặc thiết bị mà không cần xả toàn bộ hệ thống.

• Hỗ trợ bảo trì: Giúp việc thử áp (hydrotest) từng đoạn đường ống trở nên dễ dàng và chính xác.



Các loại carbon steel blind flanges phổ biến hiện nay

Tùy vào điều kiện làm việc về áp suất và nhiệt độ, người dùng sẽ lựa chọn loại bề mặt mặt bích phù hợp:

Blind flange RF (Raised Face)

Đây là loại phổ biến nhất trong công nghiệp. Mặt bích có một phần gờ cao xung quanh lỗ trung tâm (đối với bích rỗng) hoặc toàn bộ bề mặt bên trong vòng lỗ bulong (đối với bích mù). Thiết kế này giúp tập trung lực ép lên một diện tích nhỏ hơn của gasket, từ đó tăng cường khả năng làm kín. Nó thường được dùng trong các hệ thống áp lực trung bình và cao.

Blind flange FF (Flat Face)

Mặt bích có bề mặt phẳng hoàn toàn, không có gờ. Loại này thường được sử dụng khi kết nối với các thiết bị bằng gang hoặc các hệ thống có áp lực thấp. Ưu điểm của FF là dễ lắp đặt và hạn chế tình trạng nứt vỡ mặt bích khi siết bulong quá chặt đối với các vật liệu giòn.

Blind flange RTJ (Ring Type Joint)

Đây là thiết kế cao cấp nhất cho các ứng dụng khắc nghiệt. Bề mặt mặt bích có một rãnh sâu để đặt một gasket bằng kim loại (thường là hình oval hoặc hình bát giác). Khi siết bulong, sự tiếp xúc kim loại-kim loại tạo ra độ kín tuyệt đối, chịu được áp suất cực cao và nhiệt độ lớn, đặc biệt phổ biến trong ngành khai thác dầu khí thượng nguồn.

Thông số kỹ thuật tiêu chuẩn của mặt bích mù thép carbon

Việc nắm rõ thông số giúp kỹ sư lựa chọn thiết bị chính xác, tránh hiện tượng không lắp vừa hoặc mất an toàn:

So sánh blind flange thép carbon và inox: Lựa chọn nào tối ưu?

Việc lựa chọn giữa hai vật liệu này phụ thuộc rất lớn vào môi trường lưu chất và ngân sách dự án:

Thép carbon thường là "quán quân" trong các hệ thống quy mô lớn, áp lực mạnh nhờ độ bền cơ học cao và chi phí hợp lý. Ngược lại, inox chỉ được ưu tiên khi tính tinh khiết của lưu chất hoặc khả năng chống ăn mòn hóa học là yêu cầu bắt buộc.

Vì sao blind flange thép carbon được sử dụng rộng rãi?

Mặt bích mù thép carbon chiếm tỷ trọng lớn trong các dự án công nghiệp nhờ những ưu điểm không thể phủ nhận:

• Giá thành hợp lý: So với thép hợp kim hay inox, thép carbon rẻ hơn đáng kể, giúp giảm tổng mức đầu tư cho các tuyến ống dài hàng cây số.

• Khả năng chịu áp lực lớn: Kết cấu thép rèn nén chặt các hạt kim loại, cho phép chịu được áp suất lên tới hàng nghìn PSI.

• Dễ gia công và lắp đặt: Thép carbon có tính hàn và tính gia công cơ khí tốt, thuận tiện cho việc sản xuất kích thước lớn.

Tuy nhiên, hạn chế lớn nhất của nó là dễ bị oxy hóa (gỉ sét). Để khắc phục, mặt bích thường được sơn phủ epoxy, mạ kẽm hoặc bôi mỡ bảo vệ trước khi đưa vào vận hành.

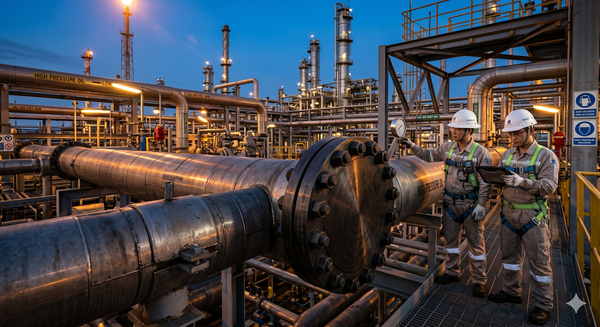

Ứng dụng thực tế của carbon steel blind flanges

Sản phẩm hiện diện trong hầu hết các lĩnh vực kỹ thuật hạ tầng:

• Ngành dầu khí: Bịt các đầu ống chờ trên giàn khoan, cô lập các đoạn ống dẫn dầu để thực hiện công tác bảo trì định kỳ.

• Nhà máy điện: Sử dụng trong hệ thống hơi nóng cao áp dẫn vào tuabin, nơi yêu cầu sự kín khít tuyệt đối.

• Hệ thống PCCC: Lắp đặt tại các đầu chờ đường ống, cho phép mở rộng hệ thống vòi phun sau này mà không cần cắt ống.

• Công nghiệp hóa chất: Cô lập các bồn chứa hoặc tuyến ống áp lực để công nhân vào vệ sinh an toàn.

Khi nào nên dùng blind flange thép carbon?

Bạn nên ưu tiên sử dụng mặt bích mù thép carbon khi:

1. Hệ thống vận hành dưới áp lực cao và nhiệt độ biến thiên mạnh.

2. Yêu cầu về độ bền cơ học của vật liệu lớn hơn khả năng chống ăn mòn hóa học.

3. Cần một giải pháp bịt kín lâu dài cho các môi trường trung tính như dầu, khí khô, hơi nước.

4. Cần tối ưu hóa chi phí vật tư cho các dự án công nghiệp nặng quy mô lớn.



Sai lầm thường gặp khi chọn và lắp đặt blind flange

Việc chọn sai phụ kiện có thể dẫn đến hậu quả khôn lường:

• Chọn sai Class áp lực: Sử dụng mặt bích Class 150 cho hệ thống áp Class 300 sẽ khiến mặt bích bị cong vênh dưới áp suất, gây rò rỉ.

• Không kiểm tra tiêu chuẩn gasket: Dùng gasket không chịu được nhiệt độ hoặc hóa chất của lưu chất làm mất tác dụng làm kín.

• Dùng sai vật liệu: Sử dụng thép carbon cho môi trường axit nồng độ cao khiến mặt bích bị ăn mòn xuyên thấu nhanh chóng.

• Siết bulong không đều: Lực siết lệch khiến gasket bị nén không đều, tạo ra các kẽ hở siêu nhỏ gây rò rỉ "âm thầm".

Hậu quả của những sai lầm này thường là sự cố dừng máy đột ngột, hư hỏng các thiết bị đắt tiền phía sau hoặc thậm chí gây tai nạn lao động nghiêm trọng.

Checklist chọn carbon steel blind flanges chuẩn xác

Để đảm bảo mua đúng loại thiết bị, hãy kiểm tra danh mục sau:

• Kích thước: DN (mm) hoặc NPS (inch) phải khớp với mặt bích trên ống.

• Tiêu chuẩn: ANSI/ASME (Mỹ), DIN (Đức) hay JIS (Nhật)?

• Class áp lực: Class 150, 300, 600... hay PN10, PN16...?

• Kiểu mặt: RF, FF hay RTJ để chọn đúng loại gioăng tương ứng?

• Vật liệu: ASTM A105 cho nhiệt độ thường hay A350 LF2 cho nhiệt độ thấp?

Hướng dẫn lắp đặt blind flange đúng kỹ thuật

Quy trình lắp đặt tiêu chuẩn gồm các bước:

1. Làm sạch: Vệ sinh bề mặt mặt bích và các lỗ bulong, đảm bảo không có bụi bẩn hay vết dầu mỡ cũ.

2. Chọn gasket: Sử dụng gioăng mới hoàn toàn, có kích thước và vật liệu phù hợp với thông số mặt bích.

3. Căn chỉnh: Đặt mặt bích mù khớp với mặt bích đối diện, đảm bảo các lỗ bulong đồng tâm.

4. Siết bulong: Xỏ bulong và siết bằng tay trước. Sau đó dùng cờ lê lực siết theo hình sao (siết các cặp bulong đối diện nhau) để lực ép dàn đều lên bề mặt.

Lưu ý quan trọng khi sử dụng và bảo trì

"Của bền tại người", để hệ thống luôn ổn định, bạn cần:

• Kiểm tra rò rỉ định kỳ bằng mắt thường hoặc thiết bị dò chuyên dụng.

• Sơn chống gỉ lại cho mặt bích nếu lắp đặt ngoài trời hoặc trong môi trường ẩm ướt.

• Tuyệt đối không vận hành quá áp suất và nhiệt độ thiết kế của mặt bích.

• Thay thế gasket mới mỗi khi tháo mặt bích ra để bảo trì, không nên tái sử dụng gasket cũ.

FAQ – Những câu hỏi thường gặp về blind flange thép carbon

Carbon steel blind flange là gì?

Là mặt bích mù sản xuất từ thép carbon, có thiết kế đĩa đặc không lỗ tâm, chuyên dùng để chặn dòng chảy ở đầu đường ống.

Blind flange dùng để làm gì?

Mục đích chính là bịt kín đầu ống hoặc cô lập một đoạn hệ thống phục vụ sửa chữa, bảo trì hoặc thử áp lực.

Blind flange thép carbon có chịu áp lực cao không?

Có. Các dòng mặt bích rèn (forged) theo tiêu chuẩn ANSI Class 2500 có khả năng chịu áp lực cực lớn, được dùng trong các môi trường khắc nghiệt nhất.

Nên dùng blind flange inox hay thép carbon?

Nếu lưu chất là nước sạch, dầu, khí và bạn cần tiết kiệm chi phí, hãy chọn thép carbon. Nếu lưu chất là hóa chất ăn mòn hoặc yêu cầu vệ sinh thực phẩm, inox là lựa chọn tốt hơn.

Blind flange có cần gasket không?

Chắc chắn là có. Nếu không có gasket, bề mặt kim loại giữa hai mặt bích không bao giờ kín khít hoàn toàn, dẫn đến rò rỉ lưu chất dưới áp suất.

Hy vọng bài viết chuyên sâu này đã cung cấp cho bạn cái nhìn toàn diện về carbon steel blind flanges. Việc lựa chọn đúng tiêu chuẩn và vật liệu không chỉ giúp hệ thống vận hành trơn tru mà còn tối ưu hóa chi phí đầu tư dài hạn cho dự án của bạn. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Carbon Steel Blind Flanges
