Carbon Steel Nipple: Cẩm Nang Lựa Chọn Phụ Kiện Nối Ren Chuẩn Kỹ Thuật

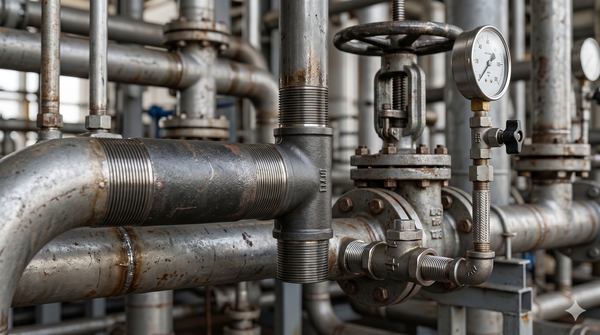

Vì sao carbon steel nipple được sử dụng rộng rãi trong hệ thống đường ống?

Trong bất kỳ công trình công nghiệp nào, việc duy trì sự liền mạch và an toàn cho mạng lưới dẫn lưu chất là bài toán cốt lõi của các kỹ sư cơ điện. Hãy tưởng tượng một hệ thống phòng cháy chữa cháy (PCCC) cần các điểm kết nối nhanh chóng để lắp đặt đầu phun Sprinkler, một nhà máy vận hành hơi nóng (steam) đòi hỏi phụ kiện phải chịu được áp lực và nhiệt độ biến thiên liên tục, hay một trạm bơm dầu khí yêu cầu các khớp nối ren phải khít tuyệt đối để tránh rò rỉ. Điểm chung của những ứng dụng này là chúng đều cần đến các phụ kiện nối ren nhỏ gọn nhưng cực kỳ bền bỉ.

Tuy nhiên, trong quá trình thi công thực tế, nhà thầu thường xuyên vấp phải những khó khăn đáng kể. Việc chọn sai vật liệu có thể dẫn đến hệ thống nhanh chóng bị ăn mòn và bục vỡ. Lựa chọn sai chiều dài hoặc nhầm lẫn giữa các tiêu chuẩn ren khiến việc lắp ráp trở nên bất khả thi. Hơn nữa, nếu phụ kiện không đáp ứng được áp suất vận hành, toàn bộ hệ thống sẽ đứng trước nguy cơ mất an toàn nghiêm trọng.

Để giải quyết những vấn đề trên, carbon steel nipple (nipple thép carbon) đã ra đời và trở thành giải pháp kết nối ren tối ưu nhất. Dù có cấu tạo vô cùng đơn giản, phụ kiện này lại đóng vai trò như những "đốt ngón tay" không thể thiếu, kết nối các cụm van, ống dẫn và thiết bị đo lường thành một khối thống nhất và vững chắc.

Carbon steel nipple là gì?

Carbon steel nipple (còn được gọi là kép ren thép carbon hay ống nối ren ngoài) là một đoạn ống thép carbon ngắn, được gia công tiện ren ở một hoặc cả hai đầu. Chức năng chính của sản phẩm này là dùng để kết nối trực tiếp hai đầu phụ kiện ren trong, van công nghiệp, hoặc gắn các thiết bị đo lường (đồng hồ áp suất, cảm biến) vào hệ thống đường ống chính.

Cấu tạo cơ bản của nipple thép carbon

Một threaded pipe nipple tiêu chuẩn có cấu tạo cơ học rất tinh gọn, bao gồm:

• Thân ống thép carbon: Thường được cắt ra từ ống thép đúc (seamless) hoặc ống hàn (welded), đóng vai trò chịu lực áp suất từ dòng lưu chất.

• Ren ngoài: Được tiện sắc nét ở hai đầu theo các tiêu chuẩn quốc tế như ren côn (BSPT, NPT) hoặc ren song song (BSPP).

• Đầu nối hai bên: Thiết kế đối xứng hoặc bất đối xứng (trong trường hợp thu/giảm kích thước) để vặn trực tiếp vào thiết bị.

Nguyên lý hoạt động

Nguyên lý của threaded nipple dựa trên sự liên kết cơ khí ma sát giữa các bước ren. Khi vặn nipple vào phụ kiện ren trong (như măng sông, tê, hoặc van), các bước ren sẽ xiết chặt vào nhau. Người thi công thường quấn thêm băng keo non (teflon) hoặc bôi keo khóa ren để lấp đầy các khe hở vi mô, từ đó tạo ra một liên kết kín khít tuyệt đối, đảm bảo chất lỏng hoặc khí nén di chuyển ổn định mà không bị rò rỉ.

Tại sao thép carbon được sử dụng để sản xuất nipple?

Trong nhóm phụ kiện đường ống, thép carbon là một trong những vật liệu phổ biến nhất để chế tạo nipple nhờ sự cân bằng hoàn hảo giữa hiệu năng và chi phí.

Độ bền cơ học cao

Thép carbon có đặc tính vô cùng cứng cáp và chịu lực kéo tốt. Điều này giúp các carbon steel pipe nipple có khả năng chống lại sự va đập cơ học trong quá trình vận chuyển và thi công. Đặc biệt, chúng có thể chịu được áp suất vận hành cực lớn, không bị biến dạng hay nứt vỡ dưới tác động của các cú sốc thủy lực (búa nước) trong đường ống.

Giá thành hợp lý và hiệu quả kinh tế

So với phụ kiện làm từ thép không gỉ (Inox), nối ren thép carbon có mức giá thành sản xuất thấp hơn rất nhiều. Đối với các dự án công nghiệp quy mô lớn, việc sử dụng vật liệu này giúp chủ đầu tư tiết kiệm một khoản ngân sách vật tư khổng lồ mà vẫn đảm bảo được các yêu cầu kỹ thuật khắt khe.

Dễ gia công và lắp đặt

Bản chất của thép carbon là rất thân thiện với các phương pháp gia công cơ khí. Việc tiện ren trên máy CNC diễn ra nhanh chóng, cho ra các bước ren có độ chính xác cao. Ngoài ra, nếu cần thiết, thép carbon cũng rất dễ hàn, tạo sự linh hoạt tối đa cho kỹ thuật viên tại công trường.

Đa dạng chuẩn sản xuất quốc tế

Nipple thép được sản xuất theo các tiêu chuẩn vật liệu hàng đầu như ASTM A106, ASTM A53 (dành cho đường ống chịu nhiệt, chịu áp) hoặc A105 (dành cho phụ kiện rèn áp lực cao). Sự tuân thủ này giúp sản phẩm dễ dàng tích hợp vào mọi hệ thống từ hệ thống tiêu chuẩn ASME đến ANSI.

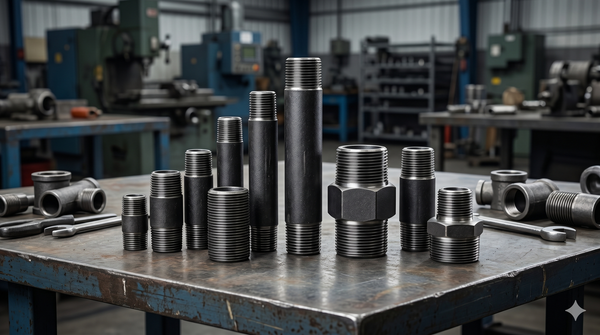

Các loại carbon steel nipple phổ biến hiện nay

Dựa vào thiết kế hình dáng và mục đích sử dụng, phụ kiện ren thép dạng nipple được chia thành các dòng sản phẩm chuyên biệt sau:

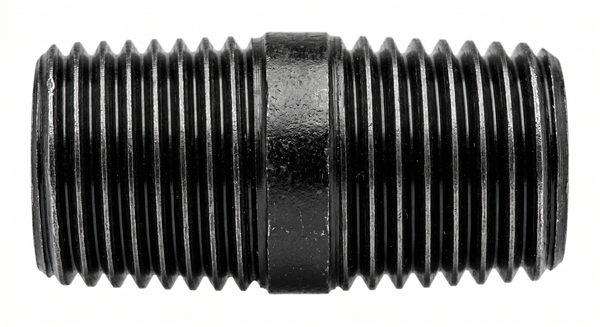

1. Close Nipple (Kép ren toàn bộ)

• Đặc điểm: Đây là đoạn nipple ngắn nhất, phần ren được tiện từ hai đầu và nối liền nhau ở giữa. Khi lắp đặt hoàn thiện, người ta gần như không nhìn thấy phần thân của nipple.

• Ứng dụng: Là giải pháp cứu cánh trong các không gian lắp đặt cực kỳ chật hẹp, nơi cần ghép sát hai phụ kiện hoặc hai van lại với nhau để tiết kiệm diện tích.

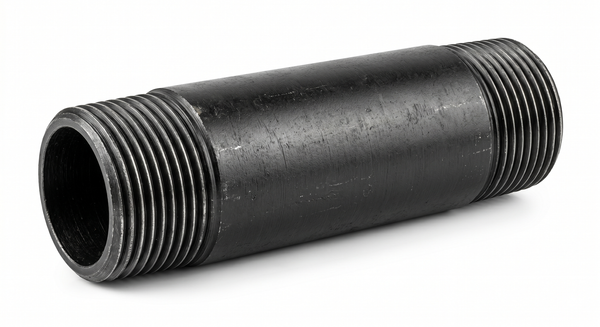

2. Barrel Nipple (Kép ren thân trơn)

• Đặc điểm: Chiều dài đa dạng (thường từ 50mm đến 150mm hoặc dài hơn). Sản phẩm có hai đầu được tiện ren ngoài, phần thân ở giữa là bề mặt ống trơn không có ren.

• Ứng dụng: Đây là loại nối ren thép carbon phổ thông nhất, dùng để nối dài các điểm kết nối qua các vách ngăn, hoặc gắn thiết bị vào đường ống chính trong các hệ thống công nghiệp cơ bản.

3. Hex Nipple (Kép lục giác)

• Đặc điểm: Phần giữa của thân nipple được đúc hoặc rèn nguyên khối hình lục giác (tương tự như đai ốc).

• Ứng dụng: Thiết kế này sinh ra để kỹ thuật viên dùng cờ lê xiết lực. Nhờ vậy, carbon steel hex nipple tạo ra mô-men xoắn lớn hơn nhiều so với ống tròn, đảm bảo độ kín tuyệt đối, chuyên dùng cho các hệ thống khí nén hoặc hơi nóng áp lực cao.

4. Reducing Nipple (Kép thu / Kép giảm)

• Đặc điểm: Cấu trúc có hai đầu ren ngoài nhưng mang hai kích thước khác nhau (Ví dụ: Một đầu 1 inch, một đầu 1/2 inch). Thường đi kèm với phần thân lục giác ở giữa.

• Ứng dụng: Đóng vai trò như một bộ chuyển đổi linh hoạt, giúp carbon steel reducing nipple kết nối ngay lập tức một thiết bị nhỏ vào một đường ống lớn mà không cần dùng thêm lơ thu (bushing), giúp giảm thiểu rủi ro rò rỉ tại các khớp nối.



Thông số kỹ thuật của carbon steel nipple

Để đảm bảo việc mua sắm và thi công diễn ra thuận lợi, các kỹ sư cần nắm rõ bảng thông số kỹ thuật quy chuẩn sau đây:

• Tiêu chuẩn ren: Rất quan trọng, bao gồm NPT nipple (Ren côn tiêu chuẩn Mỹ), BSP nipple (Gồm BSPT - ren côn và BSPP - ren thẳng tiêu chuẩn Anh/Châu Âu).

• Vật liệu sản xuất: Được chế tạo từ ống đúc ASTM A106 nipple, ống hàn ASTM A53 nipple, thép rèn A105 hoặc thép carbon thông dụng SS400.

• Áp suất làm việc: Chia theo các class như Class 150 (áp lực thấp), Class 300, hoặc lên đến Class 3000, Class 6000 đối với hệ thống thủy lực, dầu khí.

• Bề mặt hoàn thiện: Thép đen (chứa dầu chống gỉ), nipple mạ kẽm điện phân (sáng bóng) và mạ kẽm nhúng nóng (siêu bền với thời tiết).

So sánh carbon steel nipple với stainless steel nipple

Nhiều dự án thường phân vân giữa việc sử dụng thép carbon hay inox (stainless steel). Bảng phân tích dưới đây sẽ chỉ ra sự khác biệt cốt lõi:

Tại sao carbon steel nipple vẫn được sử dụng phổ biến áp đảo?

Thực tế, không phải lúc nào hệ thống cũng cần đến inox. Nếu lưu chất bên trong không có tính ăn mòn mạnh (như khí nén, hơi nước nóng, dầu, nước chữa cháy), việc sử dụng carbon steel fitting mang lại hiệu quả kinh tế vượt trội. Chi phí thay thế rẻ, nguồn hàng dồi dào, lắp đặt nhanh gọn giúp các đoạn nipple thép carbon vẫn giữ vị trí độc tôn trong các hệ thống cơ điện (M&E) phổ thông.

Carbon steel nipple được sử dụng trong những ngành nào?

Nhờ đặc tính cứng cáp và linh hoạt, loại phụ kiện kết nối này xuất hiện ở hầu hết các phân xưởng và công trình lớn:

1. Hệ thống phòng cháy chữa cháy (PCCC)

Đây là môi trường tiêu thụ phụ kiện PCCC dạng ren nhiều nhất. Kép ren thép carbon (thường là loại mạ kẽm) được dùng để kết nối hệ thống ống nhánh với các đầu phun Sprinkler ẩn trên trần nhà, hoặc liên kết các cụm van góc chữa cháy một cách chắc chắn và kín nước.

2. Nhà máy dầu khí và hóa dầu

Trong ngành này, rò rỉ là thảm họa. Do đó, các loại phụ kiện dầu khí rèn nguyên khối chịu áp cao (như Hex nipple Class 3000) được sử dụng để trích xuất tín hiệu từ đường ống chính đưa vào các cụm đồng hồ đo áp suất, đo nhiệt độ hoặc kết nối các đường ống bôi trơn máy nén.

3. Nhà máy vận hành hơi nóng (Steam)

Hơi nước bão hòa mang theo nhiệt độ và áp suất rất cao. Sử dụng các đoạn ống nối hàn đôi khi gây nứt gãy do giãn nở nhiệt. Các đoạn phụ kiện hơi nóng có ren (bằng thép đúc ASTM A106) cung cấp một mức độ dung sai cơ học nhất định, được dùng phổ biến để lắp ráp các cụm bẫy hơi (steam trap) hoặc van xả đáy nồi hơi.

4. Hệ thống khí nén và công nghiệp sản xuất

Tại các nhà máy cơ khí chế tạo hay sản xuất thực phẩm, khí nén là năng lượng chính. Carbon steel nipple đảm nhiệm việc chia tách các nhánh khí nén, liên kết các bộ lọc khí, van điện từ và các xi-lanh truyền động trong dây chuyền tự động hóa.

Những sai lầm thường gặp khi lựa chọn carbon steel nipple

Mua một đoạn ống có ren nghe có vẻ đơn giản, nhưng thực tế đã có rất nhiều sự cố dừng máy chỉ vì những sai lầm chủ quan sau:

• Chọn sai tiêu chuẩn ren: Đây là ác mộng của dân kỹ thuật. Một thiết bị xuất xứ Châu Âu dùng ren BSP, nhưng bạn lại mua nipple hệ ren NPT (Mỹ). Góc ren và đỉnh ren khác nhau sẽ khiến bạn chỉ vặn được 1-2 vòng là kẹt cứng, nếu cố dùng cờ lê xiết sẽ làm cháy ren, hỏng hoàn toàn thiết bị.

• Chọn sai chiều dài (Length): Mua barrel nipple quá ngắn sẽ khiến thiết bị bị vướng vào vách tường hoặc cấn vào lớp bảo ôn đường ống. Ngược lại, nếu chọn quá dài sẽ làm mất thẩm mỹ và tăng nguy cơ bị gãy do tác động lực đòn bẩy.

• Bỏ qua yếu tố môi trường làm việc: Dùng thép đen (không mạ) cho hệ thống cấp nước ngoài trời hoặc môi trường ẩm ướt. Chỉ sau vài tuần, steel pipe fitting sẽ gỉ sét đỏ quạch, làm tắc nghẽn đường ống. Trong trường hợp này phải dùng ống mạ kẽm nhúng nóng hoặc chuyển sang inox.

• Không kiểm tra áp lực vận hành: Dùng loại nipple tiện từ ống hàn siêu mỏng (hàng chợ) cho hệ thống hơi nóng hoặc thủy lực áp suất cao. Khi áp lực tăng đột ngột, nipple sẽ bị bục chân ren, gây xì lưu chất cực kỳ nguy hiểm.



Checklist lựa chọn carbon steel nipple đúng kỹ thuật

Để hệ thống vận hành trơn tru và tuổi thọ kéo dài, hãy áp dụng 5 bước kiểm tra tiêu chuẩn trước khi đặt hàng:

• Bước 1: Xác định chính xác kích thước. Đo lường đường kính danh nghĩa (DN) hoặc kích thước hệ Inch, đồng thời tính toán chi tiết chiều dài tổng thể của nipple (ví dụ: 1/2" x 100mm) để tương thích với không gian lắp đặt.

• Bước 2: Đối chiếu tiêu chuẩn ren. Phải làm rõ thiết bị kết nối đang sử dụng ren côn NPT, ren côn BSPT hay ren thẳng BSPP. Hãy yêu cầu nhà cung cấp tiện đúng chuẩn ren đó.

• Bước 3: Đánh giá môi trường làm việc. Nếu lưu chất là dầu, khí nén, có thể dùng thép đen. Nếu là hệ thống nước làm mát, nước sinh hoạt, bắt buộc dùng nipple mạ kẽm. Nếu môi trường có hóa chất, hãy cân nhắc Inox.

• Bước 4: Kiểm tra áp suất vận hành. Với hệ thống dân dụng (<10 bar), thép ống hàn tiện ren là đủ. Nhưng với hệ lò hơi, dầu khí (>16 bar), bắt buộc phải yêu cầu nipple thép carbon đúc (ASTM A106 Gr.B) hoặc thép rèn áp lực (A105 Class 3000/6000).

• Bước 5: Yêu cầu chứng từ pháp lý. Để chống mua phải hàng giả, thép pha tạp, luôn yêu cầu đối tác xuất trình đầy đủ CO (chứng nhận xuất xứ) và CQ (chứng chỉ chất lượng vật liệu) đi kèm lô hàng. [chèn link: Hướng dẫn cách đọc thông số trên chứng chỉ CO-CQ vật tư]

Câu hỏi thường gặp về carbon steel nipple (FAQ)

Carbon steel nipple là gì?

Đó là một đoạn ống thép carbon ngắn (còn gọi là kép ren), được gia công tiện ren ngoài ở một hoặc cả hai đầu. Nhiệm vụ chính của nó là đóng vai trò khớp nối cơ khí giữa các phụ kiện ren, van công nghiệp và đường ống chính.

Carbon steel nipple có chịu áp lực cao không?

Có, hoàn toàn đáp ứng được. Tùy thuộc vào phôi vật liệu và độ dày thành ống (SCH40, SCH80, SCH160), sản phẩm có thể chịu được áp suất từ các hệ thống nước thông thường cho đến mạng lưới thủy lực, khí nén siêu áp lực lên tới hàng trăm Bar.

Nipple BSP và NPT khác nhau như thế nào?

Rất khác biệt. Ren NPT (chuẩn Mỹ) có góc đỉnh ren là 60 độ, các đỉnh và đáy ren được làm phẳng. Trong khi đó, ren BSP (chuẩn Anh/Quốc tế) có góc đỉnh ren là 55 độ, đỉnh và đáy ren được làm bo tròn. Do đó, chúng không thể vặn khớp hoàn toàn vào nhau.

Nên chọn carbon steel hay inox cho hệ thống của tôi?

Quy tắc rất đơn giản: Hãy chọn thép carbon nếu hệ thống dẫn nước thường, PCCC, khí nén, hơi nóng để tối ưu hóa chi phí vật tư. Chỉ chọn vật liệu Inox (304/316) khi hệ thống của bạn liên quan đến hóa chất ăn mòn, dung môi, thực phẩm hoặc nước biển.

Carbon steel nipple có thể mạ kẽm không?

Có. Để khắc phục nhược điểm dễ rỉ sét của thép đen, người ta thường đem nipple đi mạ kẽm điện phân (cho bề mặt sáng đẹp) hoặc mạ kẽm nhúng nóng (cho độ bền chống ăn mòn tối đa ở môi trường ngoài trời).

Carbon Steel Nipple – Giải pháp kết nối ren bền bỉ cho hệ thống công nghiệp

Tóm lại, carbon steel nipple tuy là một chi tiết vật tư phụ quy mô nhỏ nhưng lại mang trong mình trọng trách bảo vệ sự toàn vẹn của cả một hệ thống đường ống lớn. Sở hữu độ bền cơ học ấn tượng, sự đa dạng về chủng loại (từ hex, close đến barrel nipple) cùng mức giá thành đầu tư vô cùng hợp lý, thép carbon vẫn đang khẳng định vị thế không thể thay thế trong các phân xưởng công nghiệp.

Việc thiết lập một hệ thống kín khít, an toàn không đến từ sự may mắn, mà đến từ sự am hiểu. Lựa chọn đúng tiêu chuẩn ren, đúng mác vật liệu và đúng áp suất sẽ giúp các kỹ sư và chủ đầu tư triệt tiêu hoàn toàn rủi ro rò rỉ, giảm thiểu tối đa chi phí bảo trì bảo dưỡng trong tương lai.Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Carbon Steel Nipple
