Check Valve Flange: Giải Pháp Chống Chảy Ngược & Bảo Vệ Hệ Thống Đường Ống

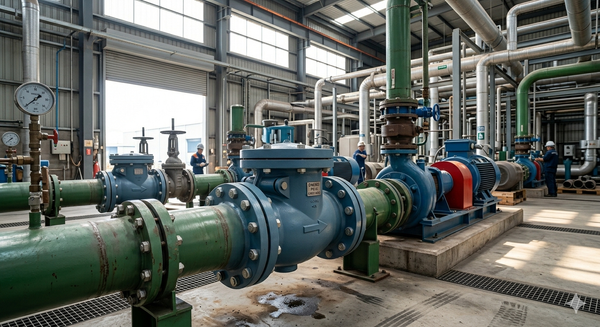

Trong vận hành hệ thống thủy lực, một sự cố phổ biến nhưng cực kỳ nguy hiểm là dòng chảy ngược (backflow). Hãy tưởng tượng hệ thống bơm đang hoạt động ổn định thì đột ngột mất điện; áp lực nước khổng lồ dội ngược lại có thể làm vỡ vỏ bơm, hỏng cánh quạt và gây rung lắc dữ dội toàn bộ đường ống.
Nguyên nhân gốc rễ thường nằm ở việc không lắp đặt hoặc chọn sai loại van một chiều. Hậu quả không chỉ là chi phí sửa chữa thiết bị đắt đỏ mà còn là rủi ro dừng vận hành nhà máy kéo dài. Để giải quyết triệt để vấn đề này, check valve flange (van một chiều mặt bích) chính là thiết bị bảo vệ không thể thay thế. Với khả năng chịu áp lực cao và kết nối chắc chắn, loại van này đảm bảo dòng lưu chất chỉ đi theo một hướng duy nhất, triệt tiêu hoàn toàn rủi ro búa nước và hư hại thiết bị.
Check valve flange là gì?

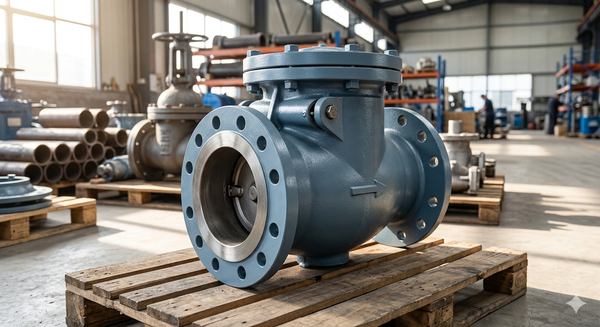

Check valve flange (hay còn gọi là van một chiều kết nối mặt bích) là dòng thiết bị công nghiệp được thiết kế để chỉ cho phép lưu chất (lỏng hoặc khí) chảy qua theo một hướng nhất định và tự động ngăn chặn dòng chảy theo chiều ngược lại. Điểm đặc trưng nhất của dòng van này là kiểu kết nối bằng mặt bích (flange) ở hai đầu, giúp việc lắp đặt vào các đường ống lớn trở nên dễ dàng và kín khít tuyệt đối.

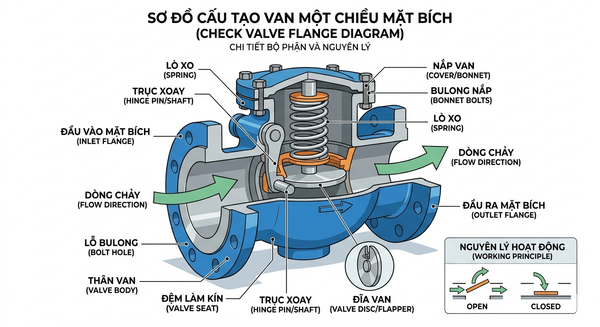

Cấu tạo cơ bản của van bao gồm:
Thân van (Body): Thường làm bằng gang, thép hoặc inox, có đúc sẵn mặt bích hai đầu.
Đĩa van (Disc): Bộ phận chính ngăn chặn dòng chảy, có thể dạng lật, dạng treo hoặc dạng lò xo.
Nắp van (Bonnet): Cho phép tiếp cận bên trong để bảo trì mà không cần tháo van khỏi đường ống.
Đệm làm kín (Seat): Đảm bảo không rò rỉ khi đĩa van đóng lại.

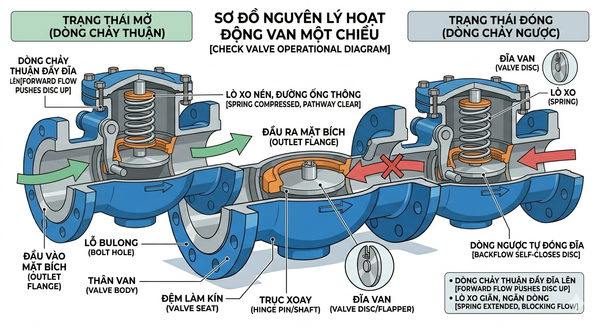

Nguyên lý hoạt động của check valve
Nguyên lý vận hành của check valve flange dựa trên sự chênh lệch áp suất và trọng lực (hoặc lực đàn hồi của lò xo).
Khi có dòng chảy (Thuận chiều): Áp lực của lưu chất tác động lên đĩa van, thắng được trọng lượng của đĩa hoặc lực lò xo, đẩy đĩa van mở ra để lưu chất đi qua.
Khi ngừng chảy hoặc chảy ngược: Khi áp suất đầu vào giảm xuống hoặc có xu hướng chảy ngược lại, trọng lượng của đĩa van kết hợp với áp lực ngược sẽ đẩy đĩa van về vị trí đóng (Seat).
Tại sao nguyên lý này quan trọng? Nếu van đóng không kịp thời hoặc bị kẹt, hiện tượng búa nước (water hammer) sẽ xảy ra. Đây là sự gia tăng áp suất đột ngột có thể phá hủy các mối nối yếu nhất trong hệ thống. Một chiếc check valve chất lượng sẽ phản ứng cực nhanh với sự thay đổi của dòng chảy.
Các loại check valve flange phổ biến
Tùy vào tính chất lưu chất và không gian lắp đặt, chúng ta có 4 loại phổ biến sau:
1. Swing Check Valve (Van một chiều lá lật)
Đây là loại phổ biến nhất. Đĩa van có dạng cánh cửa, tự lật lên khi có dòng chảy.
Ưu điểm: Tổn thất áp suất thấp do lòng van thông thoáng.
Ứng dụng: Thường dùng cho nước sạch, nước thải ở các đường ống lớn.
2. Dual Plate Check Valve (Van một chiều cánh bướm)
Thiết kế gồm hai đĩa hình bán nguyệt gắn trên một trục giữa.
Insight: Loại này cực kỳ hiệu quả trong việc giảm hiện tượng búa nước vì đĩa van nhẹ và có lò xo hỗ trợ đóng nhanh trước khi dòng chảy kịp đảo chiều.
3. Lift Check Valve (Van một chiều chữ ngã)
Đĩa van di chuyển lên xuống theo chiều thẳng đứng.
Ứng dụng: Thường dùng cho hệ thống hơi nóng (steam) hoặc khí nén nơi yêu cầu độ kín cao.
4. Spring Check Valve (Van một chiều lò xo)
Sử dụng lực lò xo để hỗ trợ đóng đĩa van. Loại này có thể lắp đặt ở mọi hướng (ngang, dọc, chéo).
Thông số kỹ thuật quan trọng
Khi lựa chọn check valve flange, bạn không thể bỏ qua bảng thông số kỹ thuật sau để đảm bảo tính tương thích:
| Thông số | Chi tiết phổ biến |
| Kích thước (Size) | DN50, DN100, DN150, DN200... lên đến DN1200 |
| Áp lực làm việc (Pressure) | PN10, PN16, PN25, Class 150, Class 300 |
| Tiêu chuẩn mặt bích | JIS (10K, 20K), ANSI (150LB), DIN, BS |
| Vật liệu (Material) | Gang cầu (Ductile Iron), Thép đúc (WCB), Inox (SUS304, SUS316) |
| Nhiệt độ | -10°C đến 400°C (tùy vật liệu và đệm kín) |
So sánh các loại check valve
| Loại Van | Ưu điểm | Nhược điểm |
| Swing | Cấu tạo đơn giản, giá thành rẻ, lưu lượng lớn. | Đóng chậm, dễ gây tiếng ồn nếu áp suất thay đổi đột ngột. |
| Lift | Độ bền cao, khả năng làm kín cực tốt. | Tổn thất áp suất (áp lực rơi) lớn qua van. |
| Dual Plate | Trọng lượng nhẹ, chống búa nước tốt, lắp đặt linh hoạt. | Chi phí bảo trì có thể cao hơn do cấu tạo phức tạp. |
Ứng dụng thực tế: Khi nào cần dùng?
Check valve flange được sử dụng rộng rãi trong các hệ thống yêu cầu độ an toàn cao:
Hệ thống bơm nước: Ngăn nước dội ngược làm hỏng máy bơm khi dừng đột ngột.
Phòng cháy chữa cháy (PCCC): Đảm bảo áp lực trong đường ống luôn ổn định và không bị thất thoát ngược về bể chứa.
Nhà máy hóa chất/Dầu khí: Ngăn chặn sự pha trộn không mong muốn của các hóa chất trên đường ống.
Hệ thống lò hơi: Bảo vệ thiết bị sinh hơi khỏi áp suất ngược từ các nhánh tiêu thụ.
Sai lầm thường gặp khi lắp đặt
Nhiều kỹ sư vẫn mắc phải những lỗi cơ bản khiến van không phát huy tác dụng:
Lắp ngược chiều: Đây là lỗi phổ biến nhất. Luôn quan sát mũi tên chỉ hướng dòng chảy trên thân van.
Chọn sai tiêu chuẩn bích: Ví dụ mặt bích tiêu chuẩn JIS không thể lắp vừa với mặt bích tiêu chuẩn ANSI dù cùng kích thước DN.
Bỏ qua áp lực mở (Cracking Pressure): Nếu áp suất hệ thống quá yếu, van lò xo sẽ không thể mở hoàn toàn, gây tụt áp.
Checklist: Cách chọn check valve flange đúng chuẩn
Để chọn được sản phẩm tối ưu, hãy đi qua danh sách kiểm tra sau:
[ ] Xác định lưu chất: Là nước sạch, nước thải, hóa chất hay hơi nóng? (Để chọn vật liệu Gang, Inox hay Nhựa).
[ ] Áp suất vận hành: Áp suất tối đa của hệ thống là bao nhiêu? (Chọn PN10, PN16 hay PN25).
[ ] Vị trí lắp đặt: Lắp đứng hay lắp ngang? (Lắp đứng thường ưu tiên van lò xo hoặc lift check).
[ ] Tiêu chuẩn kết nối: Phải đồng bộ với hệ thống đường ống hiện có (JIS, ANSI, DIN).
FAQ - Câu hỏi thường gặp
1. Van một chiều có gây tụt áp không?
Có. Mọi loại van đều tạo ra sức cản dòng chảy. Trong đó, Swing check valve gây tụt áp ít nhất, còn Lift check valve gây tụt áp nhiều nhất.
2. Tại sao van một chiều của tôi kêu "cạch cạch" khi hoạt động?
Đó thường là do hiện tượng dòng chảy không ổn định hoặc áp suất quá thấp khiến đĩa van không được đẩy mở dứt khoát, gây ra sự va đập giữa đĩa và thân van.
3. Van một chiều mặt bích có cần bảo trì không?
Có, ít nhất 6-12 tháng/lần bạn nên kiểm tra lớp đệm (seat) và độ rò rỉ để đảm bảo van vẫn đóng kín hoàn toàn.
Kết luận
Check valve flange không chỉ là một phụ kiện đường ống thông thường, mà là "người gác cổng" thầm lặng bảo vệ toàn bộ tài sản hệ thống của bạn. Việc đầu tư đúng loại van ngay từ đầu sẽ giúp bạn tiết kiệm hàng trăm triệu đồng chi phí sửa chữa và thay thế máy bơm sau này.
