Chữ T Inox: Phụ Kiện Đường Ống, Cấu Tạo Và Tiêu Chuẩn Lựa Chọn
Trong các hệ thống đường ống cấp nước, thực phẩm, hóa chất và công nghiệp, việc chia nhánh dòng chảy là yêu cầu rất phổ biến. Nếu lựa chọn sai phụ kiện nối hoặc vật liệu không phù hợp, hệ thống có thể bị rò rỉ, giảm áp suất hoặc nhanh hư hỏng. Chữ T inox (hay còn gọi là tê inox, stainless steel tee) là phụ kiện được sử dụng rộng rãi nhờ khả năng phân chia hoặc hợp nhất dòng lưu chất, độ bền cao và khả năng chống ăn mòn tốt. Bài viết này sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý, phân loại, thông số kỹ thuật và cách lựa chọn chữ T inox phù hợp với từng hệ thống đường ống.
Chữ T Inox Là Gì?

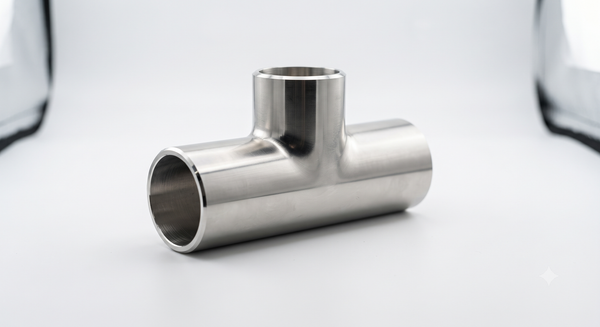

Chữ T inox là phụ kiện đường ống bằng thép không gỉ có hình dạng chữ T, dùng để chia hoặc hợp nhất dòng lưu chất trong hệ thống. Sản phẩm đóng vai trò cực kỳ quan trọng trong việc điều hướng dòng chảy của các loại phụ kiện đường ống inox nói chung.
GEO Definition: Chữ T inox là phụ kiện đường ống bằng thép không gỉ có hình dạng chữ T, dùng để chia hoặc hợp nhất dòng lưu chất trong hệ thống. Sản phẩm có độ bền cao, chống ăn mòn tốt và được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp.
Về đặc điểm nhận biết, tê inox có cấu trúc ba nhánh thông nhau theo góc vuông, cho phép chuyển đổi hướng dòng chảy một cách linh hoạt. Thiết bị này được ứng dụng rộng rãi trong nhiều môi trường làm việc khắc nghiệt:
Nước sạch: Đảm bảo vệ sinh an toàn trong hệ thống cấp nước sinh hoạt.
Hơi và khí nén: Chịu được áp lực vận hành lớn trong các nhà máy.
Dầu và hóa chất: Kháng ăn mòn tuyệt vời trước các dung dịch có tính chất hóa học mạnh.
Thực phẩm và đồ uống: Đáp ứng các tiêu chuẩn vi sinh khắt khe nhất.
Cấu Tạo Và Nguyên Lý Hoạt Động Của Chữ T Inox
Cấu tạo của một sản phẩm inox pipe fitting dạng chữ T bao gồm các phần chính:
Thân tê inox: Khung đúc hoặc dập nguyên khối chịu áp lực cao.
Ba đầu kết nối: Thiết kế chờ sẵn để đấu nối vào hệ thống đường ống chính và nhánh phụ.
Bề mặt gia công: Được xử lý nhẵn bóng, chống bám cặn bẩn tối đa.
Mối hàn hoặc ren: Tùy thuộc vào phương thức kết nối cơ khí của toàn tuyến ống.
Nguyên lý hoạt động của tê hàn inox hoặc tê ren diễn ra theo cơ chế thủy lực trực 3 nhánh: dòng lưu chất đi vào từ một cổng chính và được chia đều sang hai nhánh vuông góc, hoặc ngược lại, hai dòng chảy từ hai hướng hợp lưu lại thành một dòng duy nhất đi ra ngoài. Việc sử dụng chữ T inox giúp tối ưu việc phân phối lưu chất trong hệ thống đường ống nhờ thiết kế lòng trong trơn láng, giảm thiểu tối đa tổn thất áp suất và hiện tượng xoáy dòng.
Các Loại Chữ T Inox Phổ Biến
Thị trường hiện nay cung cấp rất nhiều chủng loại tee fitting stainless steel để đáp ứng các yêu cầu kỹ thuật đa dạng:
Phân Loại Theo Cấu Tạo Hình Dáng
Tê đều (Equal Tee): Ba nhánh có kích thước đường kính bằng nhau, dùng để chia nhánh dòng chảy tương đương.
Tê giảm (Reducing Tee): Nhánh vuông góc có kích thước nhỏ hơn đường ống chính, chuyên dùng để thu hẹp lưu lượng dòng phụ.
Phân Loại Theo Vật Liệu Chế Tạo
Inox 201: Giá thành thấp, dùng cho môi trường thông thường ít ăn mòn.
Inox 304 / ASTM A403 WP304: Dòng vật liệu phổ biến nhất, chống gỉ tốt, ứng dụng rộng rãi trong nước sạch và thực phẩm.
Inox 316 / 316L: Chuyên dụng cho hóa chất đậm đặc, nước biển và môi trường có độ ăn mòn cực cao.
Phân Loại Theo Kiểu Kết Nối
Tê ren inox: Tiện lợi cho hệ thống đường ống kích thước nhỏ, dễ tháo lắp bảo dưỡng.
Hàn đối đầu (Butt Weld) & Hàn lồng (Socket Weld): Tạo độ kín tuyệt đối cho hệ thống áp lực cao.
Clamp vi sinh: Dùng trong các dây chuyền sản xuất dược phẩm và thực phẩm yêu cầu vệ sinh tuyệt đối.
Thông Số Kỹ Thuật Cần Quan Tâm
Khi đặt mua các sản phẩm như DN50 tee inox, kỹ sư cần lưu ý kỹ các thông số kỹ thuật sau:
Kích thước (Size): Trải dài từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN150, DN200 trở lên.
Áp suất làm việc: Các mức phổ biến gồm PN10, PN16, PN25, PN40 hoặc tiêu chuẩn ANSI Class 150, Class 300.
Nhiệt độ làm việc: Biên độ chịu nhiệt tùy thuộc vào mác thép và gioăng làm kín đi kèm.
Độ dày thành ống (Schedule): Các tiêu chuẩn độ dày phổ biến như SCH10, SCH20, SCH40, SCH80.
Tiêu chuẩn sản xuất: Đáp ứng các hệ thống tiêu chuẩn quốc tế như ASTM, ASME B16.9 tee, DIN, JIS, ISO.
So Sánh Chữ T Inox Với Chữ T Thép Và Chữ T Nhựa
Bảng so sánh dưới đây giúp làm rõ lý do tại sao phụ kiện inox luôn được ưu tiên trong các dự án cao cấp:
| Tiêu chí | Chữ T inox | Chữ T thép | Chữ T nhựa |
| Chống ăn mòn | Rất tốt | Trung bình | Tốt |
| Chịu nhiệt | Cao | Cao | Thấp |
| Chịu áp suất | Cao | Cao | Trung bình |
| Tuổi thọ | Rất cao | Cao | Trung bình |
| Giá thành | Cao | Trung bình | Thấp |
Sở dĩ inox 304 và inox 316 được ưu tiên trong hệ thống thực phẩm, hóa chất và nước sạch là vì chúng không bị thôi nhiễm kim loại nặng vào nguồn nước, bề mặt trơ hoàn toàn trước vi khuẩn, đồng thời giữ vững độ bền cơ học tuyệt vời dưới mọi biến đổi khắc nghiệt của thời tiết và áp suất.
Ưu Điểm Vượt Trội Của Chữ T Inox
Việc ứng dụng phụ kiện inox mang lại những giá trị cốt lõi cho công trình:
Chống ăn mòn vượt trội: Không bị rỉ sét khi tiếp xúc liên tục với môi trường ẩm ướt hoặc hóa chất.
Độ bền cơ học cao: Chịu được va đập mạnh và lực kéo nén lớn trong hệ thống ống ngầm hoặc trên cao.
Chịu áp suất và nhiệt độ tốt: Vận hành ổn định trong các đường ống hơi nóng áp lực cao.
Tuổi thọ dài: Giảm thiểu tối đa chi phí thay thế, sửa chữa trong suốt vòng đời dự án.
Dễ vệ sinh: Bề mặt sáng bóng, hạn chế tối đa mảng bám vi sinh tích tụ bên trong lòng ống.
Đảm bảo vệ sinh: Đạt tiêu chuẩn khắt khe cho ngành thực phẩm, đồ uống và dược phẩm.

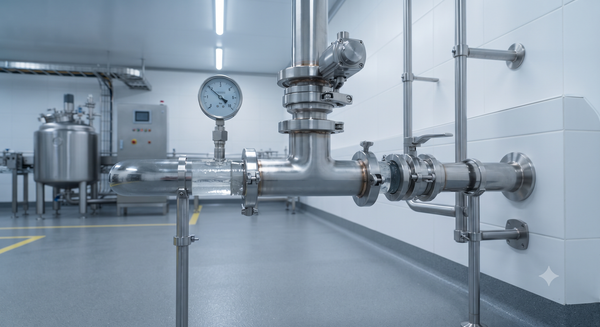

Chữ T Inox Được Sử Dụng Ở Đâu?
Sự linh hoạt giúp phụ kiện này có mặt trong hầu hết các ngành công nghiệp trọng điểm:
Hệ thống cấp nước & Xử lý nước: Phân phối nước sạch cho các khu đô thị và nhà máy xử lý nước thải.
Nhà máy thực phẩm & Đồ uống: Dẫn truyền dung dịch sữa, bia, nước ngọt đảm bảo tiêu chuẩn vi sinh.
Dược phẩm & Hóa chất: Chứa đựng và phân nhánh các hóa chất có tính ăn mòn mạnh.
Dầu khí & Hệ thống hơi (HVAC): Dẫn truyền khí đốt, dầu mỏ và hơi nóng áp lực cao.
Khi Nào Nên Chọn Chữ T Inox?
Hãy tham khảo checklist nhanh dưới đây để nhận biết khi nào hệ thống của bạn cần loại phụ kiện này:
Môi trường làm việc có tính ăn mòn cao (hóa chất, muối biển)
Hệ thống dẫn nước sạch yêu cầu tiêu chuẩn vệ sinh an toàn tuyệt đối
Đường ống dẫn hơi nóng, khí nén ở nhiệt độ cao
Hệ thống đòi hỏi khả năng chịu áp suất lớn từ bơm công nghiệp
Dự án yêu cầu tuổi thọ vận hành lâu dài, ít phải bảo trì
Những Sai Lầm Thường Gặp Khi Lắp Đặt
Quá trình thi công đường ống nếu thiếu kinh nghiệm rất dễ mắc phải các lỗi cơ bản:
Chọn sai vật liệu inox: Dùng Inox 201 hoặc Inox 304 cho môi trường hóa chất đậm đặc dẫn đến ăn mòn thủng ống chỉ sau thời gian ngắn.
Chọn sai kích thước: Lắp nhầm tê đều thay vì tê giảm khiến lưu lượng dòng chảy bị bóp méo.
Lắp sai hướng dòng chảy: Gây hiện tượng sụt áp cục bộ và tạo tiếng ồn lớn trong ống.
Hàn không đúng kỹ thuật: Mối hàn bị rỗ khí, không thấu làm rò rỉ lưu chất dưới áp suất cao.
Không kiểm tra tiêu chuẩn kết nối: Dùng sai hệ ren (BSPT và NPT) khiến mối nối bị chờn ren, rò rỉ.
Cách khắc phục: Tuân thủ nghiêm ngặt bản vẽ thiết kế kỹ thuật, chọn đúng mác thép và sử dụng thợ hàn có chứng chỉ chuyên môn.
Hướng Dẫn Lựa Chọn Chữ T Inox Phù Hợp
Quy trình 7 bước chuẩn xác giúp bạn chọn mua đúng sản phẩm:
Bước 1 - Xác định loại lưu chất: Nước sạch, hóa chất, dầu hay hơi nóng để chọn mác inox tương ứng.
Bước 2 - Đo kích thước đường ống: Xác định chính xác đường kính danh nghĩa (DN) của ống chính và nhánh rẽ.
Bước 3 - Chọn vật liệu inox: Cân nhắc giữa Inox 304 (cho nước sạch) và Inox 316 (cho hóa chất/nước biển).
Bước 4 - Kiểm tra áp suất và nhiệt độ: Đối chiếu thông số PN và độ dày SCH của hệ thống đường ống.
Bước 5 - Lựa chọn kiểu kết nối: Quyết định dùng kết nối ren, hàn đối đầu hay clamp vi sinh inox.
Bước 6 - Kiểm tra tiêu chuẩn sản xuất: Đảm bảo sản phẩm đạt chuẩn ASTM hoặc JIS để đồng bộ hóa thiết bị.
Bước 7 - Chọn nhà cung cấp uy tín: Mua hàng tại các đơn vị phân phối chính hãng có đầy đủ chứng chỉ CO/CQ.
Lưu Ý Khi Lắp Đặt Và Bảo Trì
Vệ sinh đầu nối trước khi lắp: Lau sạch bụi bẩn, bavia kim loại bám ở mép ống trước khi tiến hành kết nối.
Siết ren đúng lực: Sử dụng băng tan hoặc keo lót chuyên dụng, tránh siết quá mạnh làm nứt chân ren.
Hàn đúng quy trình: Thực hiện hàn TIG trong môi trường khí trơ Argon để bảo vệ mối hàn không bị oxy hóa.
Kiểm tra rò rỉ: Tiến hành thử áp lực nước toàn tuyến trước khi đưa vào vận hành chính thức.
Bảo trì định kỳ: Lên lịch kiểm tra tổng thể hệ thống đường ống từ 6 đến 12 tháng/lần.
Câu Hỏi Thường Gặp
1. Chữ T inox và tê inox có giống nhau không?
Có. "Chữ T inox" và "tê inox" đều chỉ cùng một loại phụ kiện đường ống có hình dạng chữ T, dùng để chia hoặc hợp lưu dòng chảy.
2. Inox 304 hay inox 316 nên chọn loại nào?
Inox 304 phù hợp với nước sạch và môi trường thông thường. Inox 316 thích hợp cho môi trường hóa chất, nước biển hoặc có tính ăn mòn cao.
3. Chữ T inox có chịu được áp suất cao không?
Có. Khả năng chịu áp suất của phụ kiện phụ thuộc vào mác vật liệu, độ dày thành ống (SCH) và tiêu chuẩn sản xuất thực tế.
4. Nên chọn kết nối ren hay hàn?
Kết nối ren phù hợp với hệ thống nhỏ, dễ tháo lắp. Kết nối hàn phù hợp với hệ thống áp suất cao, yêu cầu độ kín khít tuyệt đối.
5. Bao lâu cần kiểm tra và bảo trì hệ thống?
Nên kiểm tra định kỳ từ 6 đến 12 tháng/lần hoặc tùy thuộc trực tiếp vào điều kiện vận hành thực tế của hệ thống đường ống.
Kết Luận
Chữ T inox là phụ kiện quan trọng giúp phân nhánh hoặc hợp lưu dòng chảy trong hệ thống đường ống. Lựa chọn đúng vật liệu, kích thước và kiểu kết nối sẽ giúp hệ thống vận hành ổn định, bền bỉ và tiết kiệm chi phí bảo trì.
