Kiến Thức Toàn Diện Về Ciocca Flange: Giải Pháp Kết Nối Cho Hệ Thống Thủy Lực Áp Suất Cao

Vì Sao Hệ Thống Thủy Lực Áp Suất Cao Cần Ciocca Flange?

Trong các hệ thống thủy lực công nghiệp hiện đại, áp suất làm việc thường xuyên duy trì ở mức cực kỳ khắc nghiệt, có thể lên tới hàng trăm bar. Dưới những điều kiện vận hành này, việc đảm bảo một hệ thống đường ống liền mạch và an toàn là bài toán sống còn đối với mọi nhà máy.

Nếu sử dụng các phương pháp kết nối không đủ chắc chắn hoặc không đạt chuẩn, hệ thống sẽ phải đối mặt với hàng loạt rủi ro nghiêm trọng. Sự cố phổ biến nhất là rò rỉ dầu thủy lực, kéo theo đó là sự sụt giảm hiệu suất vận hành (áp suất không ổn định), gây hư hỏng trực tiếp cho các thiết bị đắt tiền như bơm hoặc van, và cuối cùng là buộc phải ngừng toàn bộ dây chuyền sản xuất để khắc phục.

Để giải quyết triệt để vấn đề này, Ciocca flange ra đời như một giải pháp thiết kế chuyên biệt dành riêng cho các hệ thống truyền động áp suất cao. Sản phẩm này không chỉ cam kết độ kín tuyệt đối mà còn duy trì độ bền bỉ lâu dài trước các xung lực mạnh mẽ. Vậy chính xác Ciocca flange là gì, tiêu chuẩn SAE hoạt động ra sao và khi nào chúng ta bắt buộc phải sử dụng loại mặt bích này?

Ciocca Flange Là Gì?

Ciocca flange là một dòng mặt bích thủy lực (hydraulic flange) chất lượng cao, được gia công và sản xuất tuân thủ nghiêm ngặt theo các bộ tiêu chuẩn quốc tế như SAE J518 hay ISO 6162. Đây là thiết bị cơ khí đóng vai trò then chốt trong các hệ thống truyền động thủy lực (fluid power system), đặc biệt là những nơi có áp suất và lưu lượng lớn.

Chức năng chính của mặt bích này là tạo ra một điểm nối vững chắc. Nó được dùng để kết nối các đoạn ống thủy lực thép lại với nhau, hoặc liên kết đường ống vào các thiết bị đầu cuối như bơm thủy lực, van điều hướng và cụm nguồn thủy lực (hydraulic power unit). Nhiệm vụ tối thượng của nó là đảm bảo độ kín tuyệt đối dưới sức ép khổng lồ của lưu chất.

Đặc điểm nổi bật giúp dòng sản phẩm này vượt trội bao gồm khả năng gia công cơ khí cực kỳ chính xác, khả năng chịu áp suất tĩnh và áp suất xung cực cao. Đồng thời, cấu trúc khối kim loại dày dặn giúp chúng chống lại hiện tượng rung động cộng hưởng rất tốt, từ đó mang lại tuổi thọ vận hành dài hạn cho toàn bộ cụm thiết bị.

Nguyên Lý Làm Kín Của Ciocca Flange

Khác với mặt bích ren thông thường, Ciocca flange sử dụng một cơ chế làm kín (O-ring seal) mang tính khoa học cao, dựa trên sự kết hợp giữa lực nén cơ học và tính đàn hồi của vật liệu cao su.

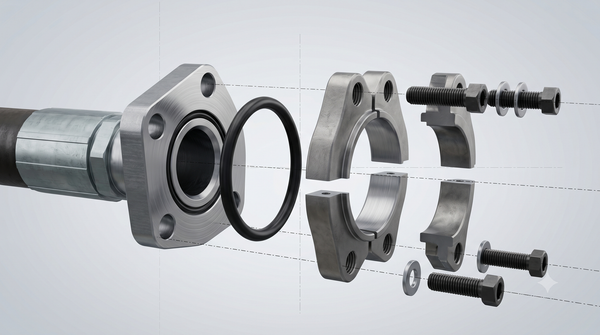

Cấu tạo của một bộ liên kết mặt bích thủy lực tiêu chuẩn bao gồm 4 thành phần cốt lõi:

• Flange head (Đầu mặt bích): Phần tiếp xúc trực tiếp với lưu chất, được hàn hoặc ép vào đường ống.

• Clamp (Mặt bích kẹp / Split flange): Gồm hai nửa hoặc một tấm liền, dùng để ốp quanh flange head.

• Bulong (Bolts): Tạo lực siết chặt kết nối.

• O-ring (Gioăng cao su): Đặt trong rãnh gia công sẵn trên bề mặt flange head, đóng vai trò ngăn chặn rò rỉ.

Nguyên lý hoạt động bắt đầu khi các bulong được siết với một mô-men xoắn tiêu chuẩn. Lực siết này sẽ truyền qua clamp, ép chặt flange head vào bề mặt thiết bị. Lúc này, gioăng O-ring nằm trong rãnh sẽ bị nén lại.

Vì sao độ kín của hệ thống này lại vượt trội? Lý do là vì áp lực nén được phân bổ cực kỳ đồng đều trên toàn bộ chu vi của mặt bích kẹp (flange clamp). Dưới lực ép, O-ring chịu biến dạng đàn hồi, lấp đầy mọi vi kẽ hở vi mô trên bề mặt kim loại. Thậm chí, khi áp suất hệ thống tăng lên, dầu thủy lực sẽ đẩy O-ring bám chặt hơn vào thành rãnh, giúp giảm thiểu tối đa nguy cơ rò rỉ tại các điểm nối chịu tải trọng động.

Các Loại Ciocca Flange Phổ Biến

Để đáp ứng linh hoạt các mức áp suất khác nhau trong công nghiệp, mặt bích thủy lực được phân chia thành các bộ mã (Code) theo tiêu chuẩn SAE (Hiệp hội Kỹ sư Ô tô Mỹ).

SAE Code 61 (Standard Pressure Series)

Đây là dòng mặt bích tiêu chuẩn, được thiết kế cho các ứng dụng có áp suất trung bình và thấp (lên đến 3000 PSI tùy thuộc vào kích thước).

• Đặc điểm: Chiều dày của bích kẹp và đường kính bulong ở mức tiêu chuẩn. Đây là loại code 61 flange được sử dụng rộng rãi nhất trong các hệ thống thủy lực công nghiệp thông thường, máy kéo nông nghiệp và các cụm van áp lực thấp.

SAE Code 62 (High Pressure Series)

Khi hệ thống yêu cầu xử lý áp suất cực lớn, code 62 flange là sự lựa chọn bắt buộc (chịu áp lên đến 6000 PSI).

• Đặc điểm: Thiết kế thành flange dày hơn đáng kể, sử dụng bulong có cấp bền cao hơn và kích thước lớn hơn so với Code 61. Khả năng chịu tải trọng xung và chống bục rách của dòng này là cực kỳ xuất sắc.

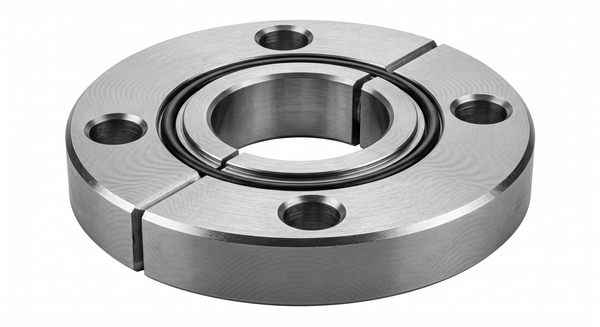

Split Flange (Mặt Bích Chia Nửa)

Mặt bích kẹp được chia làm hai nửa (flange halves).

• Đặc điểm: Thiết kế này sinh ra để tối ưu hóa sự tiện lợi. Nó cho phép kỹ sư lắp ráp mặt bích vào đường ống đã có sẵn đầu hàn mà không cần phải luồn qua toàn bộ chiều dài ống, cực kỳ dễ tháo lắp và thuận tiện cho công tác bảo trì định kỳ.

Hydraulic Flange Adapter (Bộ Chuyển Đổi Mặt Bích)

• Ứng dụng: Được sử dụng khi cần chuyển đổi từ kết nối mặt bích sang các chuẩn kết nối khác (như ren NPT, BSPP, JIC) hoặc kết nối đa tiêu chuẩn giữa các thiết bị ngoại vi và hệ thống đường ống chính (hydraulic pipeline).

Thông Số Kỹ Thuật Quan Trọng Của Ciocca Flange

Để tích hợp chính xác mặt bích vào một hệ thống phức tạp, các thông số kỹ thuật là ngôn ngữ bắt buộc mà người kỹ sư phải nắm rõ.

Về kích thước (Size):

Các sản phẩm SAE flange được chế tạo với dải kích thước rất đa dạng, tính theo đường kính định danh của ống, phổ biến từ các size nhỏ 1/2", 3/4", 1", 1-1/4" cho đến các đường ống chính cỡ lớn như 2", 3", và 4".

Về vật liệu (Material):

Việc chọn đúng vật liệu quyết định trực tiếp đến tuổi thọ của cụm nối (hydraulic connector).

• Carbon Steel (Thép carbon): Độ bền kéo cao, giá thành hợp lý, phổ biến nhất trong các hệ thống dùng dầu khoáng.

• Stainless Steel (Inox 304/316): Chống ăn mòn hóa học và chống gỉ sét cực tốt, chuyên dùng cho hàng hải hoặc thực phẩm.

• Alloy Steel (Thép hợp kim): Có khả năng chịu tải trọng nặng và nhiệt độ khắc nghiệt.

Về áp suất làm việc (Working Pressure):

Phụ thuộc chặt chẽ vào tiêu chuẩn thiết kế:

• Chuẩn SAE 3000 PSI (tương đương khoảng 210 bar) dành cho Code 61.

• Chuẩn SAE 6000 PSI (tương đương khoảng 420 bar) dành cho Code 62.

Tiêu chuẩn chế tạo:

Sản phẩm phải đáp ứng các quy chuẩn khắt khe về kích thước và thử nghiệm như SAE J518, chuẩn quốc tế ISO 6162, tiêu chuẩn DIN của Đức hoặc CETOP của châu Âu.

So Sánh Ciocca Flange Và Kết Nối Ren Thủy Lực

Nhiều hệ thống cũ vẫn đang sử dụng kết nối ren (threaded connections). Tuy nhiên, khi nâng cấp hệ thống, mặt bích thủy lực luôn được ưu tiên. Bảng phân tích dưới đây sẽ làm rõ sự khác biệt.

Với các hệ thống truyền động công suất lớn, kết nối mặt bích là giải pháp mang tính bền vững và an toàn hơn hẳn so với phụ kiện ren truyền thống (hydraulic fitting).

Vì Sao Ciocca Flange Được Ưa Chuộng Trong Thủy Lực Công Nghiệp?

Không phải ngẫu nhiên mà các tập đoàn công nghiệp nặng luôn chỉ định Ciocca flange trong các bản vẽ thiết kế (hydraulic manifold). Có 4 lý do cốt lõi tạo nên sự tin tưởng này.

Khả năng chịu áp lực lớn và xung áp (Pressure Spikes):

Trong quá trình vận hành, việc đóng mở van đột ngột tạo ra hiện tượng búa nước làm áp suất tăng vọt. Kết cấu bulong chịu kéo cường độ cao kết hợp với bích thép dày giúp cụm nối hấp thụ hoàn toàn lực sốc này mà không bị xé rách.

Giảm thiểu rủi ro rò rỉ dầu (Zero Leakage):

Dầu thủy lực có chi phí rất đắt đỏ và là tác nhân gây ô nhiễm môi trường nghiêm trọng nếu rò rỉ. Nhờ việc phân bổ lực ép đều lên O-ring, mặt bích thủy lực triệt tiêu hoàn toàn khả năng dầu rỉ ra ngoài, giữ cho khu vực sản xuất luôn sạch sẽ và an toàn.

Bảo trì, tháo lắp cực kỳ dễ dàng:

Khác với việc phải xoay cả một đoạn ống dài khi dùng khớp nối ren, kỹ sư chỉ cần tháo 4 con bulong của split flange là có thể lấy thiết bị (bơm, van) ra khỏi hệ thống. Điều này giúp tiết kiệm hàng giờ đồng hồ downtime (thời gian chết) của nhà máy.

Tính tương thích toàn cầu:

Được sản xuất theo chuẩn SAE J518 và ISO 6162, mặt bích này có thể lắp lẫn hoàn hảo với các thiết bị thủy lực (industrial hydraulic equipment) nhập khẩu từ Mỹ, Châu Âu hay Nhật Bản.

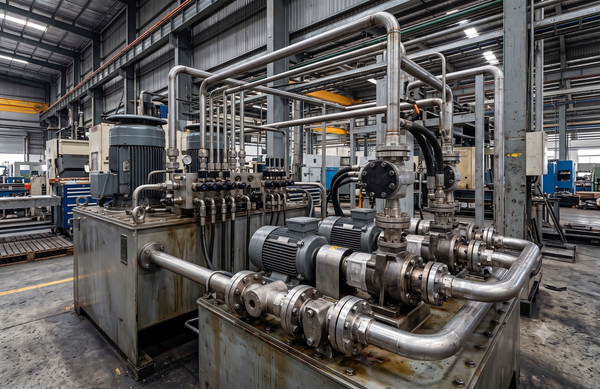

Ciocca Flange Được Sử Dụng Trong Những Ngành Nào?

Bất cứ nơi nào có sự hiện diện của "cơ bắp" thủy lực, nơi đó cần đến những điểm kết nối vững chắc như Ciocca flange.

Máy ép thủy lực (Hydraulic Press):

Các cỗ máy ép dập kim loại hàng nghìn tấn tạo ra áp suất cực kỳ khủng khiếp. Mặt bích Code 62 là thành phần bắt buộc trên các đường ống cấp dầu chính để đảm bảo máy không bị "vỡ mạch" khi đang hoạt động.

Thiết bị khai thác và Máy công trình:

Trong điều kiện làm việc khắc nghiệt nhiều rung chấn, các loại máy xúc (Excavator), cần cẩu (Crane) hay thiết bị khai thác mỏ (Mining Equipment) sử dụng mặt bích để đảm bảo hệ thống dẫn động gầu múc và xilanh nâng hạ không bị đứt gãy.

Nhà máy thép và Năng lượng:

Các hệ thống truyền động trong nhà máy cán thép hoặc hệ thống điều khiển tuabin (Turbine Control System) ở nhà máy điện luôn hoạt động 24/7. Sự ổn định của các pressure connection là yếu tố sống còn để dây chuyền không bị ngưng trệ.

Công nghiệp đóng tàu:

Sử dụng rộng rãi trong các hệ thống lái thủy lực, thiết bị tời neo và cụm trạm nguồn (Hydraulic Power Unit) trên tàu biển. Thường dùng chất liệu thép không gỉ để kháng muối biển.

Những Sai Lầm Thường Gặp Khi Sử Dụng Ciocca Flange

Ngay cả những hệ thống đắt tiền nhất cũng có thể gặp sự cố nếu quá trình lắp đặt phụ kiện thủy lực mắc phải các sai lầm mang tính cơ bản sau.

Chọn nhầm giữa Code 61 và Code 62:

Nhiều kỹ sư nhầm lẫn kích thước ống mà bỏ qua dải áp suất. Việc dùng Code 61 cho hệ thống yêu cầu áp 400 bar (của Code 62) sẽ dẫn đến quá tải áp lực, gây bục gioăng, cong vênh mặt bích kẹp và phóng dầu ra ngoài với tốc độ nguy hiểm.

Dùng sai loại gioăng O-ring:

O-ring có nhiều loại vật liệu (NBR, Viton, EPDM). Nếu hệ thống dùng dầu chống cháy (Skydrol) nhiệt độ cao nhưng lại dùng gioăng NBR thông thường, gioăng sẽ bị nhũn, biến dạng và gây rò rỉ dầu chỉ sau vài ngày vận hành.

Siết bulong không đúng lực (Torque):

Không sử dụng cờ lê lực (torque wrench) dẫn đến việc siết quá tay hoặc siết không đều chéo góc. Hậu quả là làm biến dạng mặt bích, chèn ép đứt gioăng cao su, hoặc siết quá lỏng khiến khớp nối bung ra khi có xung áp.

Không kiểm tra áp suất hệ thống tổng thể:

Việc nâng cấp một trạm nguồn có công suất lớn hơn mà quên không đánh giá lại khả năng chịu tải của các đường ống và mặt bích cũ sẽ dẫn đến hỏng kết nối đồng loạt trên toàn bộ line ống. [chèn link: Đọc thêm về cách đo kiểm áp suất thủy lực]

Cách Lựa Chọn Ciocca Flange Phù Hợp

Quy trình 5 bước kỹ thuật dưới đây sẽ giúp bạn tránh lãng phí chi phí vật tư và đảm bảo an toàn tuyệt đối cho hệ thống.

• Bước 1: Xác định lưu lượng và áp suất. Đây là thông số gốc. Biết được đường kính ống (phụ thuộc lưu lượng) và áp suất cực đại (Max Pressure) của bơm.

• Bước 2: Lựa chọn Code 61 hoặc Code 62. Nếu áp suất hệ thống ≤ 3000 PSI, chọn SAE Code 61 để tiết kiệm chi phí. Nếu áp suất vượt ngưỡng này lên tới 6000 PSI, bắt buộc phải chọn SAE Code 62.

• Bước 3: Kiểm tra và chọn vật liệu. Ưu tiên Carbon Steel cho các ứng dụng cơ khí chung. Sử dụng Stainless Steel (Inox) nếu lưu chất là nước, hóa chất hoặc vị trí lắp đặt có tính ăn mòn.

• Bước 4: Xác định môi trường làm việc. Nếu lắp đặt ngoài trời, gần biển hoặc môi trường ăn mòn hóa học, cần yêu cầu nhà sản xuất phủ mạ kẽm (Galvanized) hoặc dùng Inox để bảo vệ bề mặt.

• Bước 5: Kiểm tra tiêu chuẩn tương thích. Đảm bảo thiết bị (bơm/van) mà bạn chuẩn bị gắn mặt bích vào có cổng kết nối (Port) tuân thủ đúng chuẩn SAE J518, ISO, hay CETOP để các lỗ bulong khớp nhau 100%.



Checklist Trước Khi Đặt Mua Ciocca Flange

Để quá trình mua hàng và thi công diễn ra suôn sẻ, hãy sử dụng bảng checklist tóm tắt sau trước khi gửi yêu cầu báo giá:

• Kích thước ống chính xác (VD: 1", 2", 3"...) đã được đo kiểm chưa?

• Hệ lỗ bulong tuân thủ hệ mét (Metric) hay hệ inch (UNC) của tiêu chuẩn SAE?

• Đã phân định rõ là dùng Code 61 (3000 PSI) hay Code 62 (6000 PSI) chưa?

• Áp suất làm việc thực tế và áp suất xung (Spike) có vượt giới hạn của mặt bích không?

• Vật liệu chế tạo (Thép carbon hay Thép không gỉ) có đáp ứng được môi trường chưa?

• O-ring đi kèm có chất liệu phù hợp với loại dầu thủy lực đang dùng không?

• Sản phẩm có đầy đủ chứng nhận chất lượng (CO, CQ) không?

• Nhà cung cấp có đủ uy tín, năng lực tư vấn và trữ sẵn kho hàng không?

Câu Hỏi Thường Gặp Về Ciocca Flange

Ciocca flange là gì?

Ciocca flange là một thương hiệu/dòng mặt bích thủy lực chất lượng cao, được thiết kế chuyên biệt cho các hệ thống đường ống áp suất lớn, đáp ứng nghiêm ngặt các tiêu chuẩn kỹ thuật quốc tế như SAE J518 và ISO 6162.

Code 61 và Code 62 khác nhau thế nào?

Sự khác biệt cốt lõi nằm ở khả năng chịu áp suất và thiết kế cơ khí. Code 61 dùng cho áp suất tiêu chuẩn (lên đến 3000 PSI), trong khi Code 62 được thiết kế thành vách dày hơn, bulong lớn hơn để chịu áp suất cao (lên đến 6000 PSI).

Ciocca flange có dùng được ngoài trời không?

Hoàn toàn có thể, với điều kiện bạn phải lựa chọn đúng vật liệu. Đối với môi trường ngoài trời khắc nghiệt, nên sử dụng mặt bích thép không gỉ (Inox 316) hoặc mặt bích thép carbon được mạ kẽm chống rỉ sét.

Ciocca flange có thể thay thế flange SAE của hãng khác không?

Trong hầu hết các trường hợp là có thể. Miễn là cả hai mặt bích đều được sản xuất tuân thủ cùng một tiêu chuẩn quốc tế (ví dụ: cùng chuẩn SAE J518, cùng kích thước lỗ tâm PCD), chúng có thể lắp ráp thay thế lẫn nhau dễ dàng.

Tuổi thọ của Ciocca flange là bao lâu?

Tuổi thọ của thiết bị phụ thuộc vào điều kiện vận hành, tính chất ăn mòn của vật liệu và chu kỳ bảo trì. Tuy nhiên, nếu lắp đặt đúng kỹ thuật và không bị quá tải áp suất, chúng có thể hoạt động bền bỉ hàng chục năm trong môi trường công nghiệp.

Tổng Kết

Có thể khẳng định, Ciocca flange là một giải pháp kết nối thủy lực vượt trội và cực kỳ đáng tin cậy. Nhờ khả năng chịu tải trọng lớn, kết cấu chống rung hoàn hảo và cơ chế làm kín (zero-leak) tối ưu, nó chính là "người gác đền" bảo vệ hệ thống thủy lực áp suất cao khỏi các sự cố rò rỉ tốn kém. Việc am hiểu và lựa chọn đúng mã SAE Code 61 hay Code 62, cùng với vật liệu và kích thước chuẩn xác, sẽ giúp toàn bộ dây chuyền sản xuất của bạn vận hành trơn tru, an toàn và đạt hiệu suất cao nhất.
