Clamp Flange: Giải Pháp Kết Nối Nhanh "Phá Bỏ" Giới Hạn Mặt Bích Truyền Thống

Trong lĩnh vực cơ khí đường ống, việc kết nối các phân đoạn ống bằng mặt bích (flange) truyền thống luôn được coi là tiêu chuẩn vàng về độ bền. Tuy nhiên, hãy tưởng tượng trong một dây chuyền sản xuất dược phẩm hoặc thực phẩm, nơi hệ thống cần tháo rời để vệ sinh (CIP/SIP) hàng ngày. Việc tháo và siết hàng chục bulong cho mỗi điểm nối không chỉ gây tốn thời gian kinh khủng mà còn làm giảm đáng kể hiệu suất vận hành.

Vấn đề nằm ở sự thiếu linh hoạt và khó bảo trì của hệ thống cũ. Nhiều doanh nghiệp đang phải đối mặt với tình trạng lắp đặt chậm, tháo lắp khó khăn và tốn kém chi phí nhân công chỉ cho việc bảo trì định kỳ. Đây chính là lúc clamp flange xuất hiện như một giải pháp thay thế thông minh, giúp tối ưu hóa thời gian kết nối chỉ trong vài giây. Tuy nhiên, không phải ai cũng hiểu đúng về giới hạn chịu áp và cách lựa chọn tiêu chuẩn phù hợp cho loại phụ kiện này. Bài viết sau đây sẽ phân tích sâu về kỹ thuật để bạn có cái nhìn chuyên gia nhất.

1. Kiến thức nền tảng: Clamp flange là gì?

Clamp flange là một hệ thống kết nối đường ống đặc biệt, kết hợp hài hòa giữa cấu tạo của mặt bích (flange) và cơ chế siết chặt của vòng kẹp (clamp). Thay vì sử dụng một vòng tròn bulong xung quanh chu vi để tạo lực ép, hệ thống này sử dụng một bộ kẹp có bản lề hoặc khớp nối để giữ chặt hai đầu mặt bích lại với nhau.

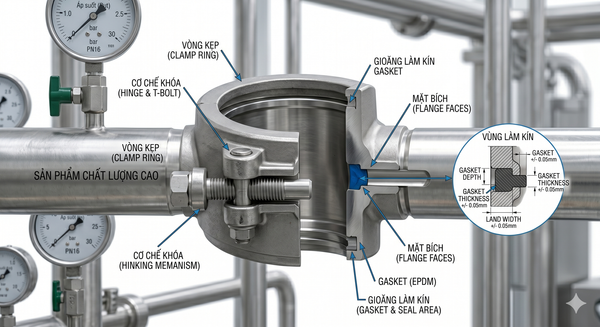

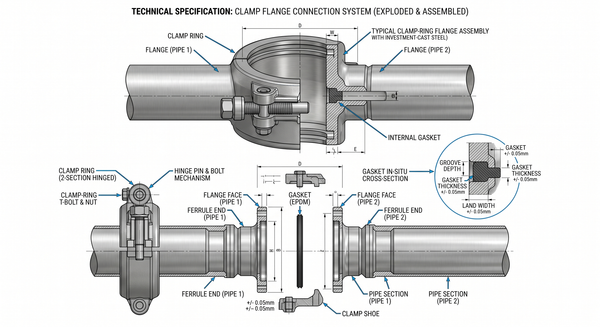

Hệ thống này thường bao gồm ba thành phần chính: hai đầu nối (ferrules) có gờ mặt bích, một gioăng làm kín (gasket) đặt ở giữa và một vòng kẹp (clamp) bao quanh.

Nguyên lý hoạt động và bản chất kỹ thuật

Nguyên lý cốt lõi của clamp flange dựa trên lực ép hướng tâm từ vòng kẹp chuyển hóa thành lực ép trục dọc. Khi bạn siết vít trên clamp, vòng kẹp sẽ ép hai mặt bích lại với nhau theo hình nêm. Gioăng làm kín nằm giữa hai rãnh mặt bích sẽ bị nén lại, điền đầy các khe hở và tạo ra độ kín khít tuyệt đối cho dòng lưu chất.

Bản chất của giải pháp này là giảm thiểu tối đa thời gian lắp đặt. Trong khi mặt bích thông thường cần siết đều 4, 8 hoặc 16 bulong theo thứ tự đối xứng, clamp flange chỉ yêu cầu thao tác trên một hoặc hai vít duy nhất, giúp việc bảo trì trở nên vô cùng đơn giản.

2. Phân tích chuyên sâu: Phân loại và Thông số kỹ thuật

Để ứng dụng thành công clamp flange, người kỹ sư cần hiểu rõ sự đa dạng trong cấu tạo và các tiêu chuẩn kỹ thuật khắt khe đi kèm. Việc nhầm lẫn giữa các loại có thể dẫn đến sự cố rò rỉ hoặc mất áp suất hệ thống.

Phân loại clamp flange theo mục đích sử dụng

• Clamp flange vi sinh (Tri-clamp): Đây là loại phổ biến nhất, được chế tạo từ Inox 304 hoặc 316L với độ bóng bề mặt cực cao. Thiết kế của nó không có "điểm chết", giúp ngăn chặn sự tích tụ của vi khuẩn, đáp ứng hoàn hảo tiêu chuẩn vệ sinh an toàn thực phẩm.

• Clamp flange công nghiệp: Thường dùng cho các hệ thống hóa chất nhẹ hoặc khí nén, nơi áp lực không quá lớn nhưng yêu cầu tháo lắp nhanh để thay thế thiết bị lọc hoặc van.

• Phân loại theo vật liệu: Ngoài Inox (304, 316), một số loại dùng cho môi trường ít ăn mòn có thể sử dụng thép mạ để tiết kiệm chi phí.

Các thông số kỹ thuật không thể bỏ qua

• Kích thước (DN): Dải kích thước rất rộng từ DN15 đến DN300. Tuy nhiên, kích thước càng lớn thì yêu cầu về lực siết của clamp càng cao.

• Áp lực làm việc: Đây là điểm yếu của clamp flange so với mặt bích bulong. Thông thường, chúng chịu được áp lực từ 10 bar đến 16 bar tùy loại. Các loại clamp chịu lực cao (heavy duty) có thể chịu mức áp lớn hơn nhưng cần sự tư vấn kỹ từ nhà sản xuất.

• Tiêu chuẩn kết nối: Bạn phải đảm bảo sự đồng bộ giữa các tiêu chuẩn như DIN (Đức), ISO (Quốc tế) hoặc SMS (Thụy Điển). Một đầu Ferrules tiêu chuẩn DIN sẽ không bao giờ khớp hoàn toàn với một đầu Ferrules tiêu chuẩn SMS dù cùng kích thước danh định.

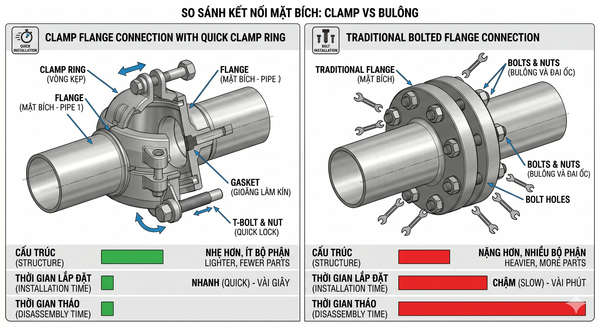

3. So sánh Clamp Flange vs Mặt bích bulong truyền thống

4. Ứng dụng thực tế và những sai lầm "đắt giá"

Khi nào bạn nên chuyển sang dùng Clamp Flange?

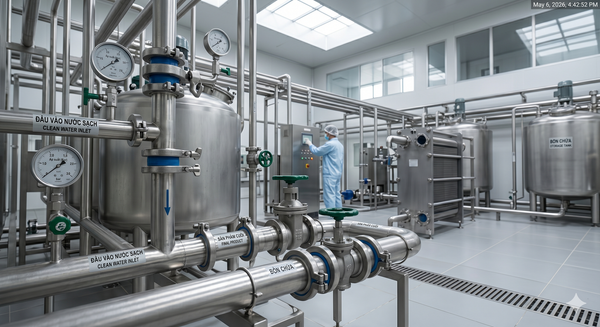

Sự thay đổi này đặc biệt cần thiết trong các ngành:

• Thực phẩm và đồ uống: Đường ống dẫn sữa, bia, nước giải khát.

• Dược phẩm: Các bồn chứa thuốc, hệ thống chiết rót yêu cầu khử trùng thường xuyên.

• Hóa chất nhẹ và mỹ phẩm: Nơi lưu chất không gây mòn quá nhanh cho gioăng cao su.

Những sai lầm thường gặp dẫn đến rò rỉ

1. Dùng cho hệ thống áp suất quá cao: Khi áp suất vượt ngưỡng, vòng kẹp có thể bị giãn hoặc bung ra, gây nguy hiểm cho người vận hành.

2. Chọn sai vật liệu gioăng: Dùng gioăng EPDM cho hệ thống dẫn dầu hoặc hóa chất mạnh sẽ khiến gioăng bị trương nở, mất khả năng làm kín. Trong trường hợp này, PTFE hoặc Viton là lựa chọn bắt buộc.

3. Siết lực không phù hợp: Siết quá lỏng gây rò rỉ, siết quá chặt có thể làm nứt đai kẹp hoặc làm biến dạng gioăng.

4. Nhầm lẫn tiêu chuẩn: Đây là lỗi phổ biến nhất khiến hai đầu mặt bích không khít nhau hoàn toàn, tạo ra các khe hở li ti cho vi khuẩn phát triển.

5. Hướng dẫn lắp đặt và Checklist mua hàng chuẩn xác

Quy trình lắp đặt đúng kỹ thuật

• Bước 1: Vệ sinh sạch sẽ hai đầu Ferrules và kiểm tra bề mặt không bị trầy xước.

• Bước 2: Đặt gioăng làm kín vào đúng rãnh của một đầu Ferrules.

• Bước 3: Áp đầu Ferrules còn lại vào sao cho gioăng nằm giữa hai mặt bích.

• Bước 4: Lồng vòng kẹp clamp bao quanh mối nối, đảm bảo gờ mặt bích nằm trọn trong rãnh của clamp.

• Bước 5: Siết vít trên clamp đều tay cho đến khi cảm thấy độ chắc chắn (không cần dùng lực quá mức).

Checklist lựa chọn Clamp Flange:

• Đúng kích thước (DN): Khớp với đường ống hiện có.

•  Đúng tiêu chuẩn: DIN, SMS, hay ISO?

• Vật liệu thân: Inox 304 (thông thường) hay 316L (chống ăn mòn cao)?

•  Vật liệu gioăng: EPDM (nước, thực phẩm), Silicone (nhiệt độ), PTFE (hóa chất)?

•  Loại kẹp: Clamp 1 chốt, 2 chốt hay loại chịu lực cao?



6. Câu hỏi thường gặp (FAQ)

1. Clamp flange có thể dùng thay thế hoàn toàn mặt bích bulong không?

Không hoàn toàn. Clamp flange chỉ thay thế tốt ở những nơi áp suất trung bình và cần tháo lắp nhanh. Với các đường ống dẫn hơi nóng áp suất cao hoặc ống dẫn dầu khí, mặt bích bulong vẫn là lựa chọn an toàn nhất.

2. Làm sao để biết gioăng clamp flange bị hỏng?

Khi thấy có hiện tượng rò rỉ li ti hoặc khi tháo ra thấy gioăng bị biến dạng bẹp dúm, nứt nẻ hoặc mất độ đàn hồi. Thông thường, nên thay gioăng mỗi khi tháo lắp để đảm bảo độ kín tốt nhất.

3. Clamp flange có gây giảm áp suất dòng chảy không?

Nếu chọn đúng kích thước và tiêu chuẩn, phần Ferrules có lòng trong bằng phẳng với ống, do đó không gây cản trở dòng chảy hay sụt áp đáng kể.

4. Có thể dùng kẹp thép mạ cho mặt bích inox không?

Có thể về mặt cơ học, nhưng không nên về mặt thẩm mỹ và vệ sinh, vì phần kẹp thép có thể bị rỉ sét sau một thời gian, gây bẩn cho hệ thống inox sạch.

Hy vọng bài viết chuyên sâu này đã giúp bạn hiểu rõ hơn về giải pháp clamp flange. Việc lựa chọn đúng phụ kiện không chỉ giúp hệ thống vận hành trơn tru mà còn tiết kiệm hàng trăm giờ lao động bảo trì cho doanh nghiệp của bạn. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Clamp Flange
