Clamp Vi Sinh: Giải Pháp Kết Nối Nhanh Tiêu Chuẩn GMP Cho Ngành Thực Phẩm & Dược Phẩm
Trong các dây chuyền sản xuất thực phẩm, dược phẩm hay đồ uống, độ sạch không chỉ là ưu tiên mà là sinh mệnh của doanh nghiệp. Chỉ cần một điểm nối không đảm bảo, một khe hở nhỏ tích tụ màng sinh học (biofilm) cũng đủ để gây nhiễm khuẩn toàn bộ lô hàng, dẫn đến thiệt hại hàng tỷ đồng và làm lung lay uy tín thương hiệu.
Thực tế, nhiều đơn vị vẫn gặp sai lầm khi chọn sai phụ kiện hoặc sử dụng Clamp vi sinh không đạt chuẩn, dẫn đến tình trạng rò rỉ hoặc tạo "điểm chết" cho vi khuẩn trú ngụ. Vậy Clamp vi sinh là gì và tại sao nó lại là tiêu chuẩn vàng trong các hệ thống đòi hỏi vệ sinh nghiêm ngặt? Bài viết này sẽ phân tích chi tiết từ góc nhìn chuyên gia kỹ thuật.
1. Clamp vi sinh là gì? Cấu tạo và Vật liệu chế tác

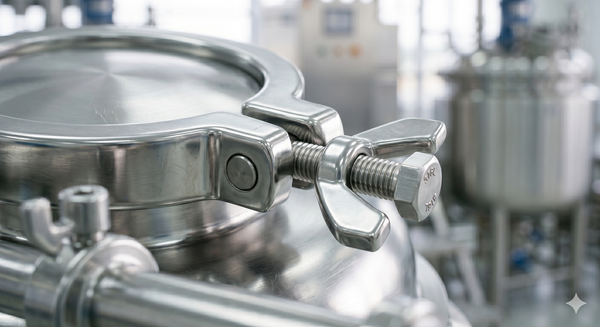

Clamp vi sinh (tên đầy đủ là Sanitary Clamp hay khớp nối nhanh vi sinh) là một loại phụ kiện kết nối đường ống inox được thiết kế để tháo lắp cực nhanh mà không cần dùng đến ren hay hàn trực tiếp tại vị trí nối. Điều này giúp việc vệ sinh thủ công hoặc kiểm tra định kỳ trở nên dễ dàng hơn bao giờ hết.

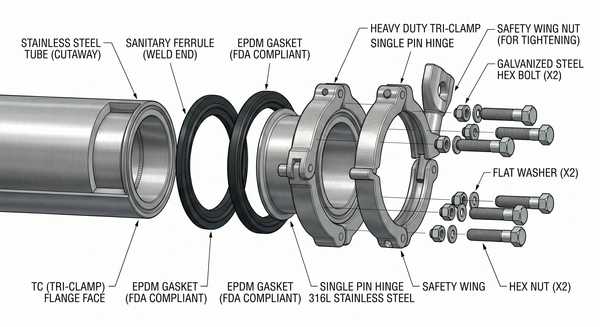

Cấu tạo của một bộ Clamp hoàn chỉnh
Một bộ khớp nối Clamp vi sinh tiêu chuẩn bao gồm 3 thành phần không thể tách rời:
2 đầu Ferrule (Đầu nối): Hai đoạn ống inox ngắn có phần vai loe ra để kẹp chặt. Chúng được hàn đối đầu vào hệ thống đường ống chính.
Gioăng Clamp (Gasket): Lớp đệm nằm giữa hai đầu Ferrule. Đây là thành phần quyết định độ kín thít và ngăn chặn sự xâm nhập của vi khuẩn.
Vòng siết Clamp (Clamp Ring): Vòng kẹp bao quanh hai vai của Ferrule, có chốt vặn để siết chặt bộ phận này lại với nhau.
Vật liệu phổ biến
Để đáp ứng chuẩn vệ sinh, vật liệu chế tạo bắt buộc phải là thép không gỉ cao cấp:
Inox 304: Phù hợp cho môi trường thực phẩm thông thường, nước giải khát, môi trường ít ăn mòn.
Inox 316 / 316L: Chứa hàm lượng Molypden cao, chống ăn mòn tuyệt vời trong môi trường hóa chất, dược phẩm và các quy trình CIP/SIP (vệ sinh tại chỗ bằng nhiệt độ cao).
2. Nguyên lý hoạt động và Ưu điểm vượt trội
Nguyên lý của Clamp vi sinh dựa trên cơ chế "Nén đồng tâm". Khi bạn vặn chốt trên vòng siết Clamp, lực ép sẽ đẩy hai mặt phẳng của đầu Ferrule ép chặt vào lớp gioăng ở giữa.
Tại sao lại gọi là "Vi sinh"?
Bản chất của các mối nối ren thông thường là có các khe hở li ti giữa bước ren – nơi chất lỏng có thể đọng lại và lên men. Clamp vi sinh triệt tiêu hoàn toàn vấn đề này:
Bề mặt không điểm chết: Khi siết chặt, bề mặt tiếp xúc bên trong giữa hai đầu Ferrule và gioăng tạo thành một đường thẳng mượt mà, không có gờ hay hốc sâu.
Độ bóng bề mặt (Surface Roughness): Các phụ kiện này thường được đánh bóng cơ học hoặc điện hóa đạt độ bóng Ra ≤ 0.8 µm (thậm chí 0.4 µm), giúp dòng chảy trôi hoàn toàn, không bám dính cặn bẩn.
3. Phân loại Clamp vi sinh theo tiêu chuẩn quốc tế
Việc hiểu rõ phân loại giúp kỹ sư tránh được lỗi "râu ông nọ chắp cằm bà kia" khi lắp đặt hệ thống.
Phân loại theo kiểu chốt (Pin)
Single Pin Clamp (1 chốt): Loại phổ biến nhất, nhẹ, dễ thao tác, dùng cho các ứng dụng áp lực trung bình.
Double Pin Clamp (2 chốt): Có hai bản lề, giúp lực siết phân bổ đều hơn xung quanh Ferrule.
Heavy Duty Clamp: Vòng siết dày dặn, chịu được áp suất cao và rung động mạnh trong các hệ thống bơm công suất lớn.
Phân loại theo tiêu chuẩn kỹ thuật (Rất quan trọng)
Tiêu chuẩn DIN (Đức): Phổ biến nhất tại Việt Nam và Châu Âu. Kích thước tính theo mm (DN10, DN25...).
Tiêu chuẩn SMS (Thụy Điển): Dùng nhiều trong ngành sữa và thực phẩm cao cấp.
Tiêu chuẩn 3A (Mỹ): Tiêu chuẩn khắt khe nhất dành riêng cho ngành thực phẩm và các sản phẩm từ sữa.
Tiêu chuẩn ISO: Thường dùng trong các hệ thống ống mỏng công nghiệp.
Lưu ý: Không thể dùng lẫn lộn đầu Ferrule chuẩn DIN với vòng siết chuẩn SMS vì kích thước và độ dày vai bích hoàn toàn khác nhau.

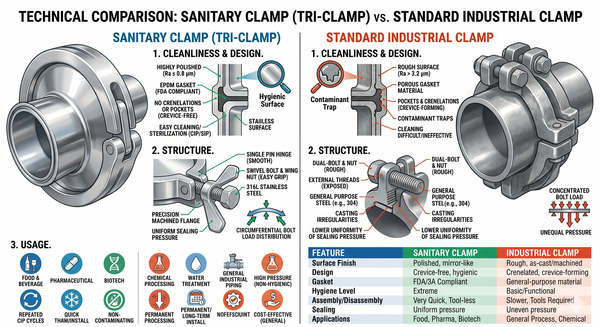

4. So sánh Clamp vi sinh và Clamp công nghiệp thông thường
Sự khác biệt giữa hai loại này không chỉ nằm ở vẻ ngoài mà là ở tiêu chuẩn xử lý bề mặt.
| Tiêu chí | Clamp vi sinh | Clamp công nghiệp thường |
| Độ bóng Ra | ≤ 0.8 µm (Rất mịn) | Không quy định (Thô) |
| Tháo lắp | Bằng tay (Cực nhanh) | Thường cần công cụ chuyên dụng |
| Điểm chết | Không có (Gasket làm phẳng) | Có nhiều khe hở |
| Vật liệu | Inox 304/316 tinh khiết | Thép mạ hoặc inox tạp chất |
5. Ứng dụng thực tế và những sai lầm gây "thảm họa" vệ sinh
Ứng dụng phổ biến
Nhà máy sữa & Nước giải khát: Kết nối các bồn chứa, máy tiệt trùng.
Sản xuất dược phẩm: Các hệ thống lọc, chiết rót thuốc tiêm, dịch truyền.
Hóa mỹ phẩm: Dây chuyền sản xuất kem bôi, dầu gội, nơi cần vệ sinh nhanh để đổi mẻ hàng.
Sai lầm thực tế và hậu quả
Dùng gioăng kém chất lượng: Inox có thể là 316 nhưng gioăng bằng cao su tạp chất sẽ bị bở, mủn khi gặp hóa chất vệ sinh, rơi vào sản phẩm gây nhiễm bẩn vật lý và hóa học.
Siết lệch lực: Khi lắp đặt vội vàng, vòng kẹp không bao trọn vai Ferrule dẫn đến tình trạng "hở môi", gây rò rỉ áp suất và thất thoát nguyên liệu.
Sai vật liệu môi trường: Dùng Inox 304 cho hệ thống chứa nước muối hoặc axit nồng độ cao dẫn đến hiện tượng ăn mòn lỗ (pitting), làm hỏng bề mặt vi sinh.

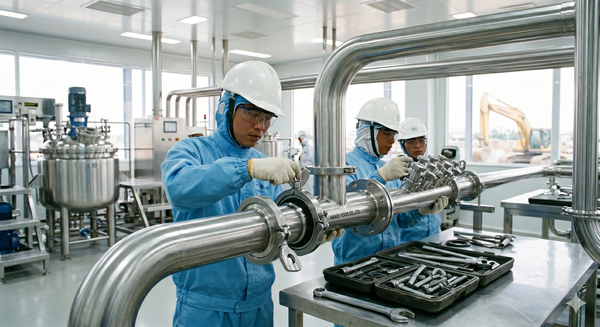

6. Hướng dẫn lắp đặt và Checklist lựa chọn chuẩn xác
Quy trình lắp đặt 4 bước
Kiểm tra: Đảm bảo hai mặt Ferrule không bị trầy xước sâu.
Đặt gioăng: Đặt gioăng vào rãnh của một đầu Ferrule. Lưu ý gioăng phải nằm chính tâm.
Kẹp vòng siết: Đưa đầu Ferrule còn lại vào và bao vòng Clamp ra ngoài.
Siết chốt: Vặn tay nắm cho đến khi thấy chặt tay. Không nên dùng kìm để siết quá lực làm rách gioăng.
Checklist chọn mua sản phẩm
Đúng tiêu chuẩn: Hệ thống đang dùng ống DIN, SMS hay ISO?
Vật liệu: Cần Inox 304 (thực phẩm) hay Inox 316 (hóa chất/dược)?
Loại gioăng: EPDM (nước, nhiệt độ 120°C), Silicone (thực phẩm sạch), hay PTFE (hóa chất mạnh)?
Chứng chỉ: Có đầy đủ CO/CQ và chứng nhận FDA cho vật liệu gioăng không?
7. FAQ - Những câu hỏi thường gặp về Clamp vi sinh
Câu 1: Clamp vi sinh có chịu được áp lực cao không?
Trả lời: Có, nhưng phụ thuộc vào loại Clamp. Loại Heavy Duty có thể chịu tới 10-25 bar tùy kích thước. Tuy nhiên, yếu tố yếu nhất thường là gioăng, bạn cần kiểm tra thông số áp suất của gioăng trước.
Câu 2: Tại sao không thể dùng lẫn lộn DIN và SMS?
Trả lời: Mặc dù trông giống nhau, nhưng đường kích ngoài và độ dày của vai Ferrule giữa hai tiêu chuẩn này khác nhau. Nếu lắp lẫn, vòng Clamp sẽ không thể ôm khít, gây rò rỉ ngay lập tức.
Câu 3: Bao lâu thì nên thay gioăng Clamp?
Trả lời: Tùy vào tần suất vệ sinh CIP (nhiệt độ và hóa chất). Thông thường, nên kiểm tra định kỳ 3-6 tháng. Nếu thấy gioăng bị biến dạng, đổi màu hoặc cứng lại, cần thay thế ngay.
Câu 4: Inox 316L có thực sự cần thiết?
Trả lời: Trong ngành dược phẩm hoặc thực phẩm có tính axit cao (như nước quả, tương cà), Inox 316L (L - Low Carbon) là bắt buộc để chống ăn mòn tại các mối hàn.
Hy vọng những phân tích chuyên sâu trên giúp bạn có cái nhìn toàn diện về Clamp vi sinh. Một hệ thống sản xuất an toàn bắt đầu từ những chi tiết kết nối nhỏ nhất nhưng quan trọng nhất. Rất mong các bạn quan tâm và theo dõi http://thegioivancongnghiep.com/ để cập nhật thông tin mới nhất về Clamp Vi Sinh
